Thermistances PTC pour le chauffage des liquides

Les thermistances PTC pour le chauffage des liquides sont particulièrement adaptées aux produits haut de gamme nécessitant une sécurité et une longévité élevées. Les PTC offrent d'excellentes performances en tant que composants d'isolation liquide. Par rapport aux fils chauffants électriques conventionnels, Les thermistances PTC pour le chauffage des liquides éliminent le besoin d'un système de contrôle de la température et sont également rentables.
La puissance de chauffage d'une thermistance PTC pour le chauffage de liquides varie en fonction des conditions de fonctionnement. Pour maximiser la puissance de dissipation thermique du PTC, le liquide chauffé doit avoir une bonne circulation ou convection. La densité de puissance (puissance de chauffage/zone de contact eau) d'un radiateur submersible est d'environ 6W/cm² (à une température de l'eau de 25°C). La densité de puissance (puissance de chauffage/zone de contact eau) d'un réchauffeur de fluide est d'environ 4-10W/cm² (à une température de l'eau de 25°C). Des températures d'eau plus élevées réduisent la puissance de chauffage.
Plus la température de combustion à sec d'un chauffage à thermostat liquide PTC est élevée, plus la puissance de chauffage qu'il génère est grande. Pour parvenir à une solution relativement peu coûteuse, Les radiateurs à thermostat liquide PTC sont généralement conçus pour une température de combustion à sec de 220 à 280°C.. Si la température de combustion à sec doit être abaissée, le volume ou le nombre de réchauffeurs à thermostat liquide PTC doit être augmenté en conséquence pour obtenir une puissance équivalente.

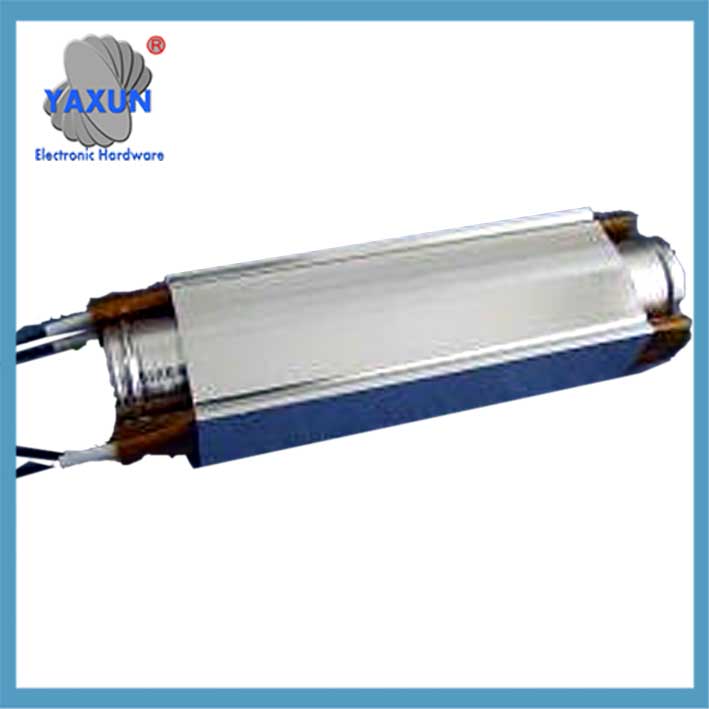

Apparence et structure du réchauffeur de liquide submersible PTC

Avantages du chauffage électrique liquide instantané PTC

Conception d'applications PTC pour les réchauffeurs de liquides

Conception d'application PTC de réchauffeur de liquide submersible

Conception d'application PTC de réchauffeur de liquide submersible

Ce chauffe-liquide submersible est inséré dans un récipient à liquide pour chauffer le liquide à une température constante. Utiliser un élément PTC comme source de chaleur, il offre un chauffage rapide, chauffage à température constante, puissance auto-ajustable, efficacité de conversion thermique élevée, fortes propriétés antitartre, et résistance aux dommages même dans des conditions de combustion à sec. Il est largement utilisé dans divers appareils de chauffage électrique de l'industrie de l'électroménager..

Spécifications techniques du réchauffeur de liquide submersible PTC

Tension de fonctionnement: 12-240V
Tension de tenue d'isolation: >3750V, grâce à un traitement d'isolation spécial, sûr et fiable
Température de surface: 100-250°C
Puissance nominale: 50-500W
Densité de puissance: (Zone de contact puissance de chauffage/eau) Environ 6W/cm² (à 25°C)

Chauffage PTC simple face (Diamètre du trou intérieur 13 mm)
Chauffage PTC double face (Diamètre du trou intérieur 20 mm)

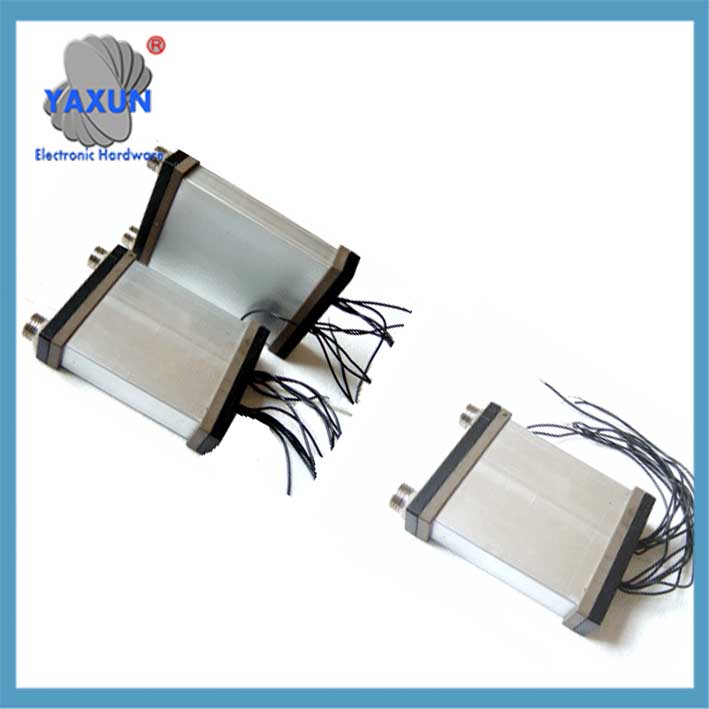

Structure externe instantanée de réchauffeur de liquide de chauffage de PTC
Avantages des réchauffeurs de liquide instantanés PTC

1. Facteur de sécurité élevé grâce à la séparation eau-électricité: Lorsque l'élément chauffant est déchargé ou que le contrôle de la température échoue, la résistance PTC augmente rapidement jusqu'à ce que la puissance descende à moins de 100W, éliminant le risque de chauffage à sec.
2. Chauffage rapide: Chauffe instantanément, avec eau chaude disponible à l'intérieur 10 secondes. Cela élimine le gaspillage de chaleur et économise l'énergie. 3. Sa taille compacte et son poids léger le rendent adapté au développement de chauffe-eau électriques ultra-minces, suivre le rythme de la tendance.
4. Pas de flamme nue, pas de mise à l'échelle, et longue vie.
5. Forte adaptabilité de tension: Le PTC s'adapte entièrement aux fluctuations de tension au sein 25% de la tension nominale, sans affecter la puissance.

Principaux paramètres du réservoir de chauffage instantané du petit radiateur de cuisine

Principaux paramètres du réservoir de chauffage du chauffe-eau électrique instantané
