Capteurs de température NTC pour la gestion des batteries

Dans les systèmes de gestion de batterie (GTC), CTN (Coefficient de température négatif) les capteurs de température servent de composants essentiels pour réaliser une surveillance précise de la température et une gestion thermique. Caractérisés par leur haute sensibilité, faible coût, et taille compacte, ils constituent une ligne de défense essentielle pour garantir la sécurité des batteries, performance, et longévité.

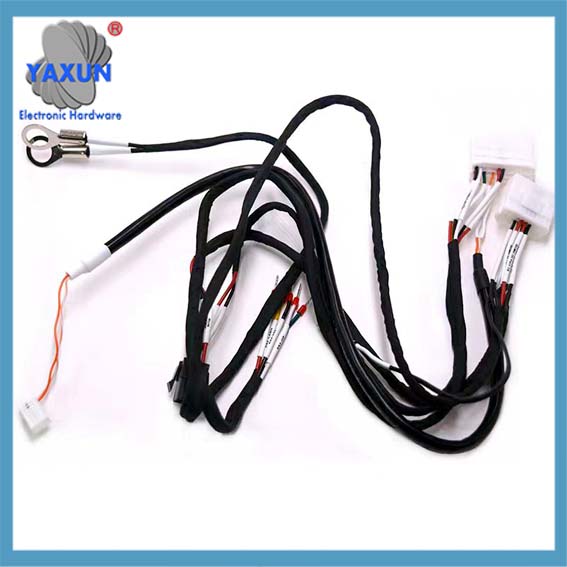

Capteur de température NTC de batterie de stockage d'énergie CCS New Energy

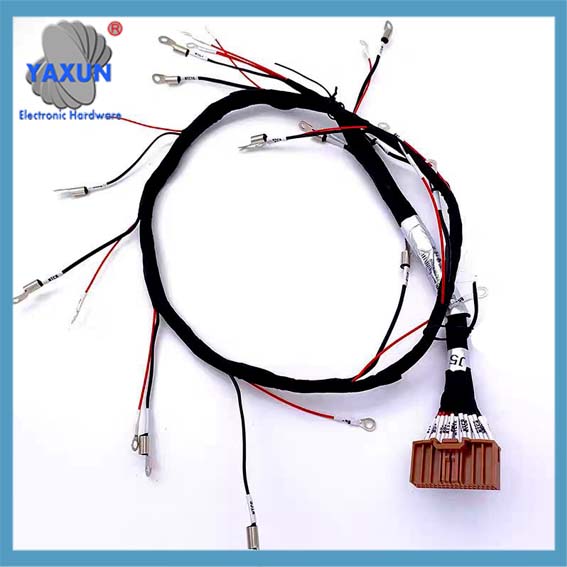

Tension de la batterie & Bornes du faisceau de détection de température — Capteur de température

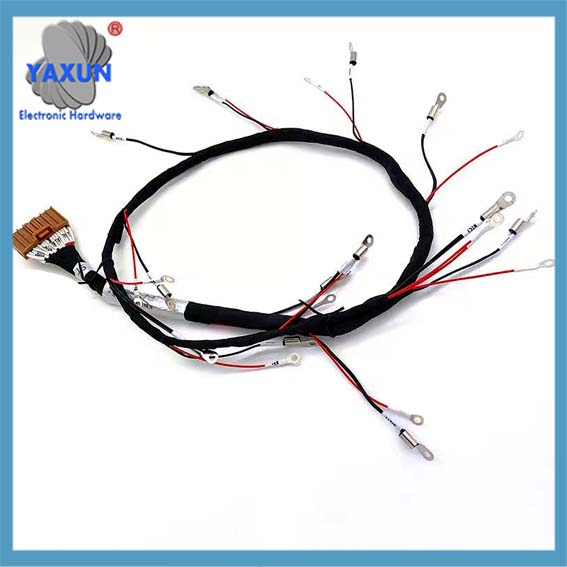

Capteurs de température NTC et PT100 — Bornes du faisceau de détection de température de la batterie

Le diagramme ci-dessous illustre le rôle central et le flux de travail opérationnel des capteurs NTC dans un BMS.:
organigramme TD
sous-graphe A [Couche de surveillance de la température]
A1[Déploiement du capteur NTC<br>(Cellules/Modules/Jeux de barres)]
fin

sous-graphe B [Couche de contrôle BMS]
B1[Contrôleur principal BMS]
fin

sous-graphe C [Couche d'exécution de la gestion thermique]
C1[Systèmes de refroidissement liquide/air]
C2[Contrôle de charge/décharge]
C3[Relais haute tension]
fin

A1 — “Données de température en temps réel” –> B1

B1 — “Commandes de contrôle” –> C1
B1 — “Commandes de contrôle” –> C2
B1 — “Commandes de contrôle” –> C3

C1 — “Exécuter le refroidissement/chauffage” –> A1

🎯 Fonction principale: Logique d'interopérabilité avec le BMS
Les capteurs NTC sont responsables de la collecte des données de température, tandis que le BMS utilise ces données pour prendre des décisions intelligentes, établissant ainsi un système de contrôle en boucle fermée:

Maintenir des conditions de fonctionnement optimales (25–35°C): Le BMS demande au système de refroidissement/chauffage de fonctionner à faible puissance, garantir que la batterie fonctionne dans sa plage de température optimale pour préserver son efficacité de charge/décharge et sa durée de vie.

Régulation modérée de la température (35–45°C): À mesure que les températures augmentent, le BMS augmente de manière proactive la puissance de dissipation thermique et réduit le taux de charge pour empêcher les températures élevées d'accélérer la dégradation de la batterie.

Protection haute température (45–65°C et plus): Si la température dépasse un seuil de sécurité (par ex., 60°C), le BMS déclenche une alarme et limite la puissance de décharge; s'il dépasse une limite critique (par ex., 65°C), il coupe immédiatement le circuit haute tension pour éviter un emballement thermique.

Préchauffage à basse température (≤10°C): Le BMS active le système de chauffage; les opérations normales de charge et de décharge ne reprennent qu'une fois que la température de la batterie est revenue dans une plage sûre (par ex., au dessus de 15°C), empêchant ainsi le placage au lithium causé par une charge à basse température, ce qui peut endommager les cellules de la batterie.

📍 **Lieux de déploiement clés et critères de sélection**
Les capteurs NTC sont stratégiquement déployés à plusieurs endroits critiques au sein de la batterie pour permettre une surveillance complète de la température..

Emplacement de déploiement	Principaux axes de surveillance	Caractéristiques NTC recommandées
Surface cellulaire / Languette	La capture des fluctuations de température réelles des cellules individuelles de la batterie constitue la première ligne de défense contre la surchauffe..	Grande précision (par ex., ± 0,1 ° C), réponse rapide (≤1 seconde), et large plage de températures de fonctionnement (-40°C à 150°C).
Écart entre les modules / Plaque de refroidissement liquide	La surveillance des différences de température entre les modules de batterie aide le BMS à atteindre une dissipation thermique équilibrée et à prévenir les points chauds localisés..	Excellente résistance à l'eau (par ex., IP67) et faisceau de câblage flexible pour une installation facile.
Boîtier de batterie / Ambiant	La surveillance de la température ambiante interne de la batterie fournit des données de référence critiques pour la prise de décision au niveau macro au sein du système de gestion thermique..	Taille compacte (par ex., Paquet CMS) et résistance aux interférences électromagnétiques (EMI).
Point de connexion haute tension	La surveillance des températures des composants haute tension, tels que les relais et les fusibles, permet d'éviter les pannes de surchauffe causées par un mauvais contact électrique..	Plage de températures de fonctionnement exceptionnellement large (par ex., -50°C à 300°C) et haute fiabilité.

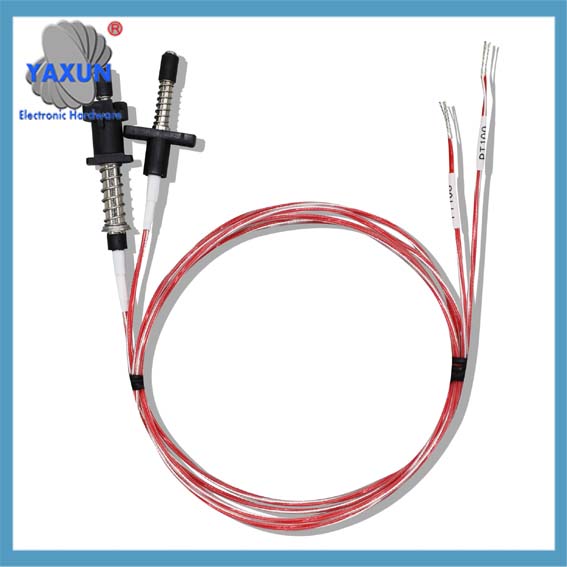

Sondes de capteur de température PT1000 et PT100 pour batteries au lithium

💡 **Stratégies d'optimisation et nouvelles technologies**
À mesure que la technologie évolue, l'application de capteurs NTC dans les systèmes de gestion de batterie (GTC) est en constante optimisation:

**Optimisation du placement des capteurs:** Des études ont démontré qu'en utilisant des simulations CFD et l'optimisation algorithmique pour affiner le nombre et l'emplacement des capteurs, il est possible de réduire le nombre de capteurs, par exemple, depuis 40 jusqu'à 20, sans compromettre la sécurité. Cette approche réduit efficacement les coûts et simplifie la disposition des faisceaux de câbles.. En outre, un tel placement optimisé peut réduire les temps de charge rapide en 15% et augmentez l'énergie disponible de la batterie de près de 20% dans des environnements à basse température, validant ainsi de manière concluante la supériorité d'un “simple mais précis” stratégie de déploiement.

**Conception intégrée:** Les capteurs NTC sont de plus en plus directement intégrés au système de connexion cellulaire (CSC) jeux de barres intégrés, où ils sont intégrés aux côtés de lignes de détection de tension et de courant. Cette conception améliore non seulement la densité globale d'intégration de la batterie et économise de l'espace, mais permet également une surveillance plus précise des sources de chaleur..

**Haute fiabilité et miniaturisation:** Pour répondre aux exigences de qualité automobile, les fabricants ont introduit des capteurs NTC très fiables, tels que la série NCU de Murata, qui présentent une empreinte d'environ 80% plus petit que les modèles précédents, ce qui les rend parfaitement adaptés aux cartes de circuits intégrés haute densité. En même temps, les capteurs fournis par des fabricants comme TE Connectivity utilisent un emballage en plastique fluoré résistant à l'huile et aux températures élevées, leur permettant de résister aux environnements de fonctionnement difficiles rencontrés dans les moteurs électriques et les batteries.

**Considérations sur la sécurité fonctionnelle:** Dans les conceptions BMS haut de gamme, des méthodes de mesure redondantes et indépendantes sont utilisées. Par exemple, en comparant les lectures de température obtenues à partir d'un circuit diviseur de tension NTC avec celles d'un chemin indépendant (comme une résistance de purge), la précision des données de température peut être validée de manière croisée, satisfaisant ainsi aux exigences d'ASIL-D - le plus haut niveau d'intégrité de sécurité fonctionnelle.

En résumé, Les capteurs de température NTC servent de “terminaisons nerveuses” à travers lequel un BMS détecte le niveau de charge de la batterie “température corporelle.” Leurs données de mesure précises et leurs stratégies de déploiement optimisées en permanence sont essentielles à une gestion thermique efficace., prolonger la durée de vie de la batterie, et éviter l'emballement thermique.

Si vous êtes intéressé par les méthodes de montage spécifiques des capteurs NTC sur des types de cellules particuliers (par ex., cylindrique, prismatique, ou cellules de poche), ou si vous souhaitez approfondir les détails des conceptions de circuits associées, N'hésitez pas à me le faire savoir.
