Porte-fusible électrique en ligne & Ensemble de câbles

Les porte-fusibles électriques et les assemblages de câbles sont des composants essentiels des systèmes de protection des circuits, utilisé pour sécuriser et connecter les fusibles. Ils assurent une interruption rapide du circuit en cas de surcharge ou de court-circuit. Voici les informations clés:
je. Fonctions et catégories principales
‌Fonction de base‌
Fournit un support mécanique et une connexion électrique pour garantir un fonctionnement stable du fusible..
Lorsque le flux de courant est anormal, le fusible coupe le circuit, équipement de protection.
‌Catégories principales‌
‌Par méthode d'installation‌:
‌Montage sur panneau‌: À utiliser avec des appareils tels que des amplificateurs et des haut-parleurs de voiture.
‌Support PCB‌: À utiliser avec les circuits imprimés, comme le porte-fusible 5×20mm.
‌Montage en plomb‌: Couramment trouvé dans les faisceaux de câbles automobiles, prend en charge le branchement et le débranchement rapides.
‌Par type de fusible‌:
‌Support de prise‌: Convient aux petits, moyen, et gros fusibles automobiles (tels que les systèmes 12 V/24 V).
‌Montage à vis‌: À utiliser avec des applications à courant élevé (tel que l'équipement industriel 200A).

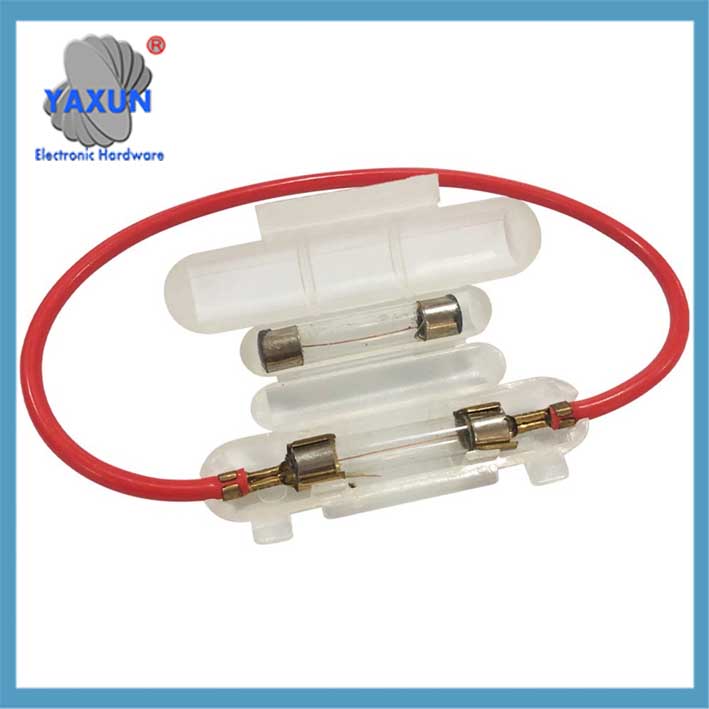

Porte-fusible à montage filaire avec outils pour fusibles 6x30mm 10A & Amélioration de la maison

Faisceau de câbles ATC, ATO20A, 30UN, 40Un porte-fusible à lame 12AWG pour camion marin de voiture

MRS FUSE BOX HOLDER HARNAIS EN LIGNE pour 125cc 250cc ATV DIRT PIT BIKE GO KART

II. Paramètres de conception clés
Performances électriques
Courant nominal: Couvre 1A à 200A. Les véhicules à énergie nouvelle doivent supporter des hautes tensions de 300V-1000V.
Capacité de coupure de circuit: Les onduleurs solaires doivent répondre aux exigences d'interruption de forte puissance.

Matériaux et transformation
Composants conducteurs: Conducteurs en alliage de cuivre ou plaqués argent, garantissant une faible résistance de contact (<10mΩ).
Isolation: Plastique technique PBT ou polyimide, avec une résistance à haute température supérieure à 85°C.

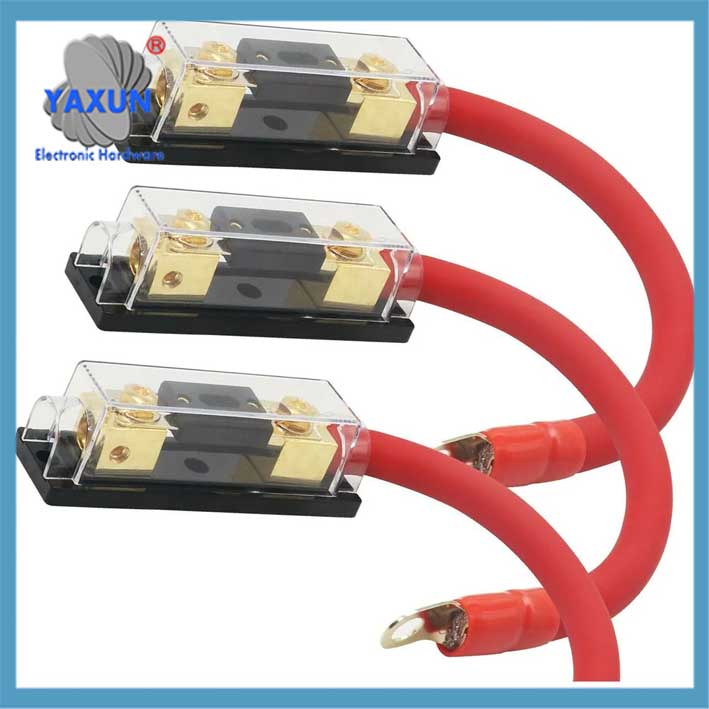

OFC 200 Kit d'installation de batterie avec porte-fusible et borne dorée Amp ANL

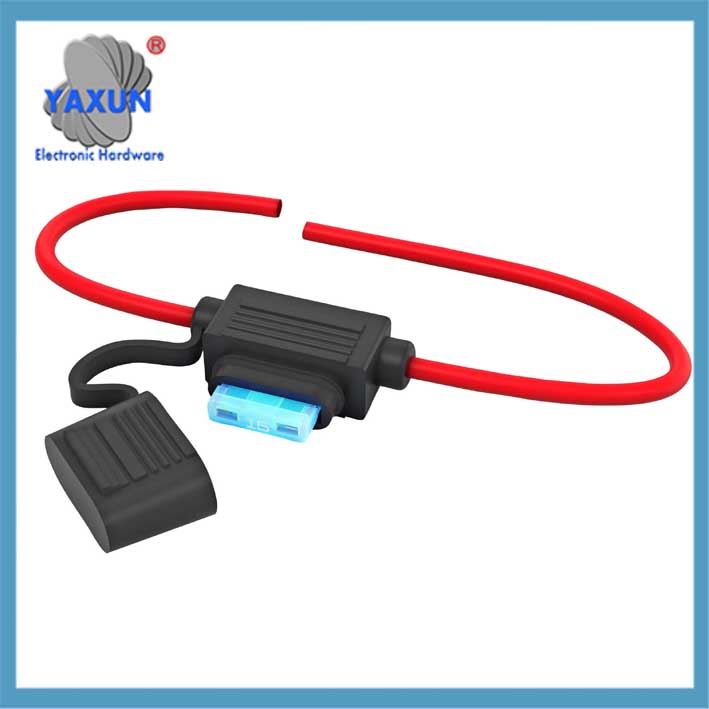

16 Fusible automatique de lame de voiture de fil de cuivre de jauge d'AWG imperméable avec 15 AMP

III. Scénarios d'application typiques
Automobile
Les boîtes à fusibles du compartiment moteur et de la cabine protègent les circuits critiques tels que l'ECU et les phares..
Conception étanche (par ex., Indice IP67) pour environnements humides.

Nouvelles énergies et industrielles
Les systèmes haute tension des véhicules électriques nécessitent des porte-fusibles spécialisés qui résistent aux températures et aux courants élevés. (par ex., 200UN).
L'onduleur photovoltaïque utilise un porte-fusible certifié UL prenant en charge un fusible CC de 20 A à 30 A..

Iv. Points clés de sélection et d’installation
‌Correspondance de charge‌: Les circuits moteur nécessitent un type à action lente, tandis que l'équipement électronique nécessite un type à coup rapide.
‌Adaptabilité environnementale‌: Pour les environnements à haute température, choisissez un boîtier en céramique; pour les espaces compacts, utiliser une structure filetée brevetée.
‌Normes de certification‌: Les produits certifiés UL et IEC sont privilégiés pour garantir la sécurité et la conformité.
