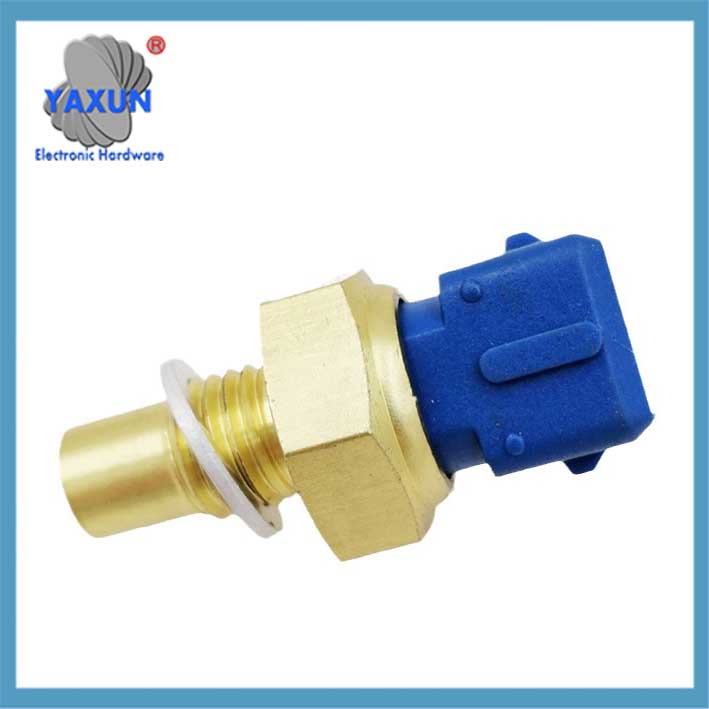

Bouchon de capteur de température de l'eau de voiture (pour le ventilateur de refroidissement du radiateur)

Le capteur de température de l'eau est le composant central du système de refroidissement de la voiture. Son composant central est la thermistance NTC, qui est installé sur la culasse du moteur ou le canal d'eau. Ce composant semble simple, Mais il est en fait très critique pour le contrôle du moteur. Il affectera directement l'ajustement de l'ECU de la quantité d'injection et du timing d'allumage.

Le capteur de température de l'eau est le composant central du système de refroidissement de la voiture. Son composant central est la thermistance NTC, qui est installé sur la culasse du moteur ou le canal d'eau. Ce composant semble simple, Mais il est en fait très critique pour le contrôle du moteur. Il affectera directement l'ajustement de l'ECU de la quantité d'injection et du timing d'allumage.

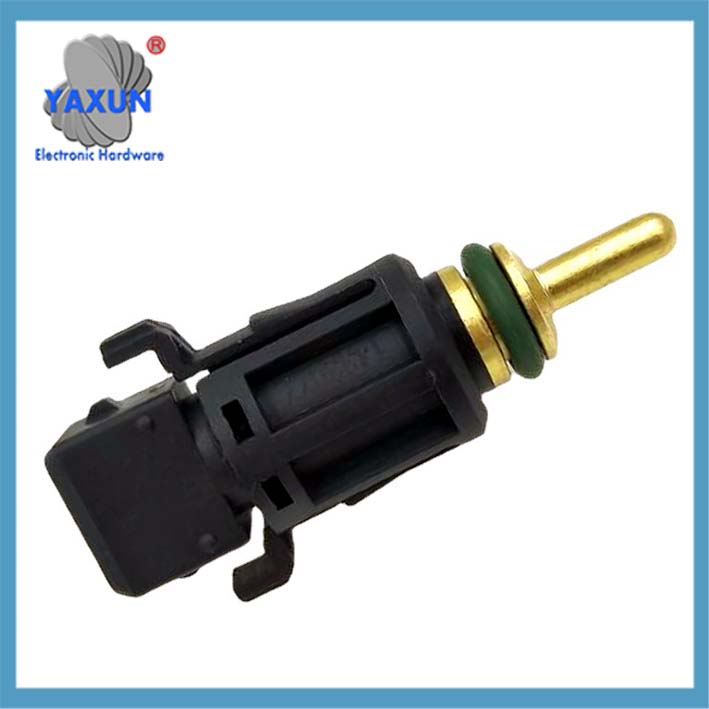

1433077 13621433077 MEK105210 NSC000100 pour les systèmes de refroidissement BMW Capteur de température de l'eau

1433077 13621433077 MEK105210 NSC000100 pour les systèmes de refroidissement BMW Capteur de température de l'eau

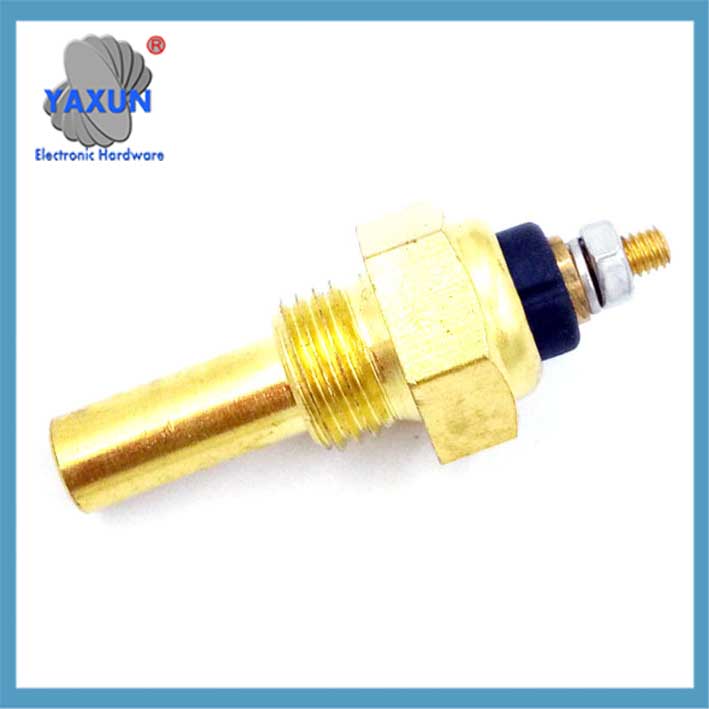

1/2Capteur de température d'eau NPT VDO, pour jauge de température d'huile et d'eau, 38℃~120℃

1/2Capteur de température d'eau NPT VDO, pour jauge de température d'huile et d'eau, 38℃~120℃

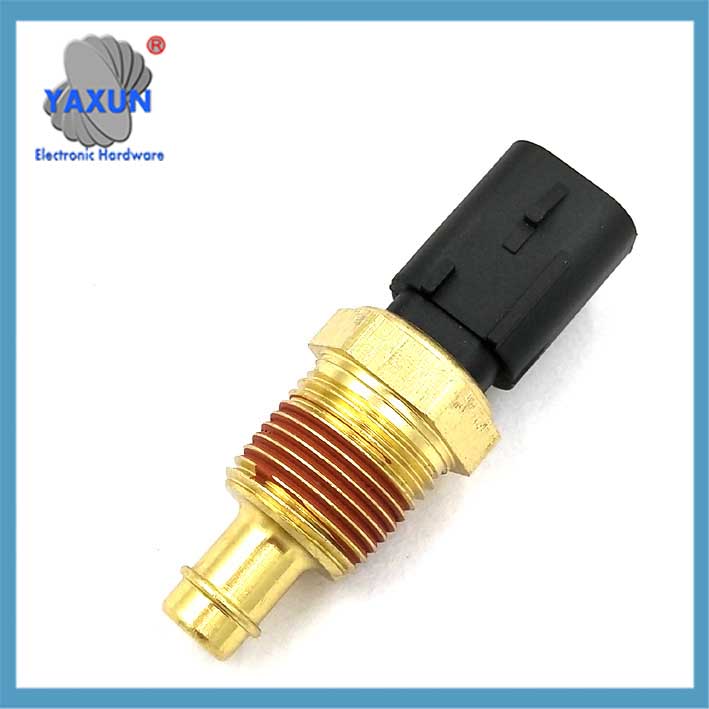

Capteur de température de l'eau du moteur 3/8 NPT 3W 103 Partie du générateur de capteurs de température de l'eau en laiton

Capteur de température de l'eau du moteur 3/8 NPT 3W 103 Partie du générateur de capteurs de température de l'eau en laiton

La résistance de la thermistance à l'intérieur du capteur changera avec la température: plus la température est basse, plus la résistance est grande, et plus la température est élevée, plus la résistance est petite. L'ECU détermine la température de l'eau en mesurant ce changement de résistance. 8 Note complémentaire: À 30°C, la résistance est généralement comprise entre 1,4 et 1,9 kΩ.

La position d'installation du capteur de température d'eau varie considérablement selon les modèles: La corolle est du côté droit du bloc-cylindres, L'accord est à l'avant du moteur, et l'accent est mis sur l'arrière du bloc-cylindres. Les modèles modernes sont davantage installés sur le côté de la culasse près du thermostat.

Phénomènes de défaillance courants des capteurs de température d'eau: démarrage à froid difficile, régime de ralenti instable, jauge de température d'eau anormale, etc.. Le moteur doit augmenter la quantité d'injection de 30% à basse température, et si le capteur tombe en panne, il ne peut pas être compensé correctement.

Il existe cinq façons de détecter les capteurs de température de l'eau: mesure de résistance multimètre, essai d'eau chaude, analyse du flux de données, etc.. Parmi eux, le test de chauffage avec un multimètre est la méthode de détection sur site la plus couramment utilisée.

Lors du remplacement du capteur de température d'eau, le liquide de refroidissement doit d'abord être vidangé, sinon cela provoquera une entrée d'air dans le système de refroidissement. Après l'installation, l'étanchéité doit également être vérifiée pour éviter les fuites de liquide de refroidissement.

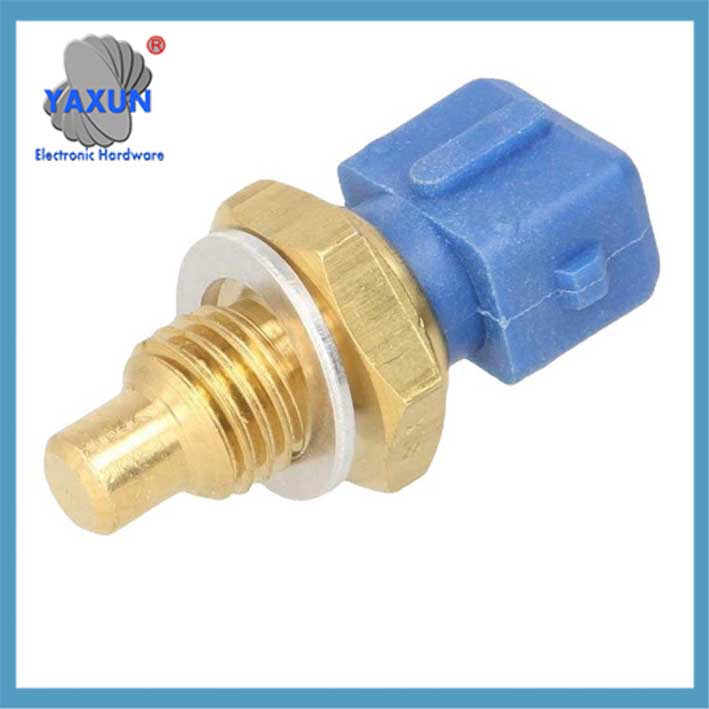

0015422317 A0105422317 0025425917 0005423717 3455427417 Commutateur de capteur de température d'eau de refroidissement

0015422317 A0105422317 0025425917 0005423717 3455427417 Commutateur de capteur de température d'eau de refroidissement

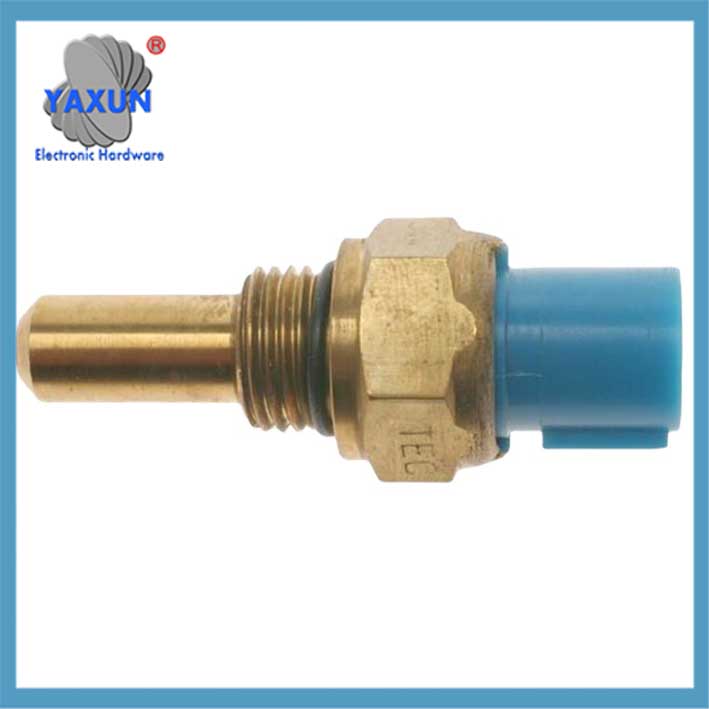

Interrupteur thermique de capteur de voiture Honda 37770-PY3-A01 37770PY3A01

Interrupteur thermique de capteur de voiture Honda 37770-PY3-A01 37770PY3A01

Applicable au capteur de température d'eau Daewoo Chevrolet 96279857 96325864

Applicable au capteur de température d'eau Daewoo Chevrolet 96279857 96325864

Ce qui suit est une description complète du capteur de température d'eau automobile, qui est organisé en combinaison avec des principes techniques, caractéristiques fonctionnelles et points de dépannage:

je. Structure de base et principe de fonctionnement

1. Caractéristiques des thermistances
Utilisation d'un coefficient de température négatif (CTN) matériaux semi-conducteurs, la valeur de la résistance diminue de façon exponentielle lorsque la température augmente (environ 2,5kΩ à 20℃, et tombe à 0,3kΩ à 80℃).
Le changement de résistance est converti en un signal électrique (1.3-3.8Plage linéaire V) via un circuit à trois ou quatre fils et transmis à l'unité de commande du moteur (ECU).

2. Logique de sortie de signal
L'ECU calcule la température de l'eau en temps réel après avoir reçu le signal de tension:
Conditions de basse température (-20℃): Augmentez l'angle d'avance à l'allumage de 8 à 12° et augmentez la quantité d'injection (+30% compensation de démarrage à froid).
Conditions de température élevée (100℃): Retardez l'angle d'avance à l'allumage de 4 à 6 ° pour éviter une explosion.

II. Emplacement et type d'installation

Classification des emplacements‌ Proportion Exemples de modèles typiques‌
Culasse / chemise d'eau du cylindre 65% Toyota Corolla (côté droit du bloc-cylindres)
Canal d'eau près du thermostat 22% Honda Accord (devant du moteur)
Tuyau de sortie de radiateur 13% Ford Focus (arrière du bloc-cylindres)

Note: Les modèles modernes utilisent principalement un capteur intégré à quatre fils, qui se fixe au niveau de l'interface du thermostat sur le côté de la culasse.

III. Explication détaillée des fonctions et des effets
1. Contrôle moteur
Correction de carburant: augmenter la concentration d'injection à basse température et restaurer la quantité d'injection de référence à haute température.
Réglage du ralenti: augmenter la vitesse à 1200-1500 tr/min à basse température (via la vanne de régulation du ralenti).
2. Gestion du système de refroidissement
Lorsque la température de l'eau est ≥95℃, le ventilateur de refroidissement est déclenché pour démarrer (coordonné avec l'interrupteur de contrôle de température normalement fermé).
Lorsque la température est anormalement élevée (>105℃), le mode de fonctionnement à grande vitesse du ventilateur est activé.
3. Instruments et diagnostic
La jauge de température de l'eau d'entraînement affiche la température en temps réel (erreur <±15 ℃ est normal).
Code d'erreur de sortie (tel que P0115/P0118) pour que l'instrument de diagnostic lise.

Iv. Manifestation et diagnostic des défauts
Types de défauts courants

Phénomène de défaut‌ Cause première Impact sur le moteur‌
Démarrage à froid difficile Circuit ouvert/court-circuit de la thermistance L'ECU ne peut pas fournir un mélange riche
Fluctuation/clignotement du régime de ralenti Dérive du signal (valeur de résistance anormale) Échec de la correction de l'injection de carburant
Affichage anormal de la jauge de température d’eau Mauvais contact de ligne ou capteur endommagé Pointeur bloqué ou indication hors de portée
Le ventilateur continue de fonctionner Fausse alarme de signal de température élevée (comme un court-circuit au pôle positif) ECU jugé à tort comme une surchauffe

Méthode de diagnostic
1. Test de résistance
Retirez le capteur et utilisez un multimètre pour mesurer la résistance entre les bornes:
30℃ environnement: valeur de résistance normale 1,4-1,9 kΩ.
80℃ immersion dans l'eau chaude: la résistance devrait chuter entre 0,3 et 0,4 kΩ (si inchangé, échec).

2. Analyse du flux de données
L'instrument de diagnostic lit le flux de données de l'ECU:
Valeur normale: 90–105℃ (conduite).
Invite de panne: Affichage -40℃ (circuit ouvert) ou 130℃ inchangé (court-circuit).

V. Précautions d'entretien
1. Spécifications de l'opération de remplacement
Vidanger le liquide de refroidissement avant de retirer le capteur pour éviter toute entrée d'air dans le système de refroidissement.
Utiliser du scellant lors de l'installation, et contrôlez le couple à 8–12N•m (prévention des fuites).
2. Sélection et correspondance des modèles
Plage de résistance: Doit correspondre aux caractéristiques de résistance de 275 à 6 500 Ω de la voiture d'origine.
Type d'interface: Confirmez les spécifications telles que le filetage M18 × 1,5 ou le filetage conique ZM14.
Avertissement: Une défaillance du capteur peut entraîner une augmentation de la consommation de carburant de plus de 15% ou des dommages permanents au moteur, et doit être remplacé à temps.
Code de copie de sirène
graphique TD
UN[Panne du capteur de température d'eau] –> B{Étapes de détection}
B –> C[Mesure de résistance multimètre]
B –> D[L'instrument de diagnostic lit le flux de données]
C –>|Résistance anormale| E[Remplacer le capteur]
D –>|Dérive du signal| E
C –>|Résistance normale| F[Vérifier la mise à la terre de la ligne]
D –>|Signal normal| G[Vérifiez d'autres systèmes]
