5×20 mm Rapide (Lent) Fusibles du tube avec les pistes

Le 520 le fusible est un tube fusible cylindrique en verre ou en céramique d'un diamètre de 5 mm et d'une longueur de 20 mm. La tension nominale est généralement de 250 V, et le courant varie de 0,1A à 30A.

Il existe deux principaux types de 5*20 fusibles: type à coup rapide (Type F) et type à coup lent (Type T). Le type à soufflage rapide convient aux équipements électroniques généraux, tandis que le type à soufflage lent convient aux équipements avec un courant de démarrage important tels que les moteurs. Les spécifications actuelles sont très larges, allant du plus petit 0,1A au plus grand 30A.

Fusible à fusion rapide F5AL Fusibles en verre 5A 250V 0.2 X 0.79 pouce, 5 X 20 mm (5ampli)

2Une cartouche de tube en verre à action rapide de 250 V 5 mm x 20 mm

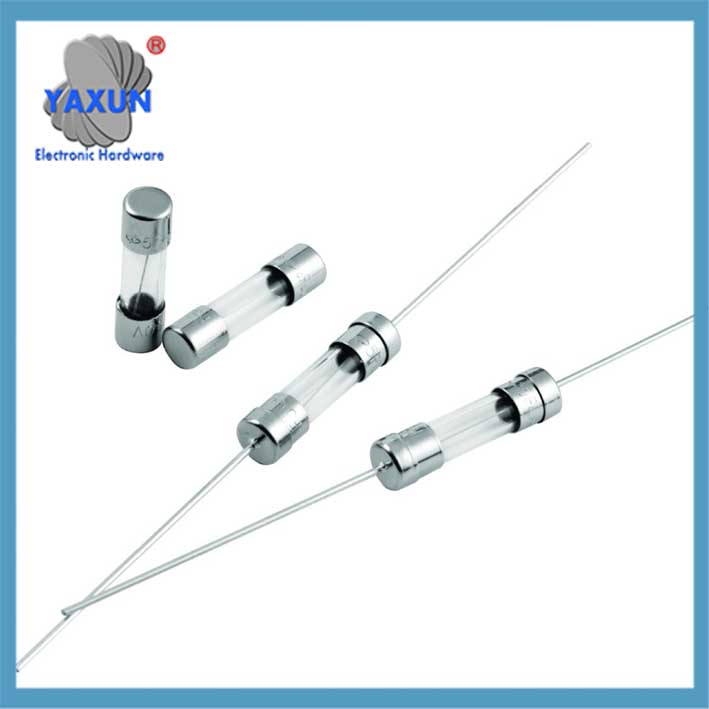

5 * 20Tube de fusible en verre Axial de mm avec image de taille de fil de plomb

Concernant les scénarios d'application, ce type de fusible est largement utilisé dans les appareils électroménagers, équipement industriel, électronique automobile et autres domaines. Les paramètres auxquels il faut prêter attention lors de l'achat incluent le courant nominal, tension nominale, caractéristiques de fusion (rapide ou lent), et normes de certification (comme UL, ASC, VDE, etc.).

Il existe également différents types de 5*20 porte-fusibles, comme le type de plug-in direct, type étanche avec câbles, et type de montage PCB. Les porte-fusibles étanches conviennent aux environnements difficiles tels que l'éclairage extérieur. La capacité de charge actuelle du porte-fusible est généralement de 6 à 10 A., et peut atteindre jusqu'à 30A.

5*20 le fusible est de taille standard (5mm diamètre, 20mm longueur) composant de protection de circuit cylindrique, principalement utilisé pour la protection contre les surintensités. Voici ses principales caractéristiques et informations d'application:

je. Spécifications et types de base
‌Taille standard‌
Conception cylindrique unifiée d'un diamètre de 5 mm × longueur de 20 mm, emballage en verre ou en céramique, et électrodes à capuchon métallique aux deux extrémités. ‌
‌Tube de verre‌: transparent et visible, facile d'observer l'état du fusible (courant dans les appareils électroménagers basse tension).
‌Tube en céramique‌: forte résistance aux températures élevées, adapté aux environnements industriels. ‌

‌Plage de courant et de tension‌
‌Tension nominale‌: le courant principal est de 250 V, et certains modèles prennent en charge 125 V. ‌
‌Gamme actuelle‌: Couvrant ‌0,1A ~ 30A‌, les segments communs incluent:
‌Petit courant‌ (≤1A): 0.1UN, 0.2UN, 0.25UN, 0.5UN, 1UN (instruments de précision, Éclairage LED);
‌Courant moyen et élevé‌ (>1UN): 2UN, 3UN, 5UN, 10UN, 15UN, 20UN, 30UN (équipement d'alimentation électrique, moteur);

‌Caractéristiques de fusion‌ ‌Type à rupture rapide (Type F): Réponse rapide, adapté aux équipements électroniques sensibles (marqué comme F1A, F5A). ‌
‌Type à rupture lente (Type T): Résistant aux chocs de courant instantanés, adapté aux moteurs et transformateurs (marqué tel que T2A, T10A). ‌

5 * 20Tube de fusible en verre Axial mm, coup rapide 250V avec fil de plomb 0,5a/1A/2A/3A/3,15a/4A/5A/6,3a/8A/10A/12A/15A

5 * 20Fusible en verre axial mm, rupture rapide, 250V, avec fil de plomb, 0,5a-25a

520S-250mA .25A 250V Coup lent 5 X 20 Fusible à cartouche

II. Paramètres clés et certifications ‌

Performances électriques‌ ‌Pouvoir de coupure‌: 35A@250V (modèle à courant faible) à 200A@250V (modèle à courant élevé), assurer une déconnexion sûre en cas de court-circuit. ‌
‌Adaptabilité à la température‌: Température de fonctionnement ‌-55℃~125℃‌, a réussi le test de choc chaud et froid (-40Cycle ℃~90℃). ‌

‌Certification de sécurité‌
Les produits grand public ont passé ‌UL, ASC, CCC, VDE, Certification RoHS‌ et répond aux normes de sécurité internationales. ‌

🛠️III. Scénarios d'application et accessoires ‌Applications typiques‌
‌ Appareils de maison: adaptateur secteur, circuit imprimé pour petit appareil électroménager (couramment utilisé 1A ~ 5A). ‌
Équipement industriel‌: servomoteur, module d'alimentation (couramment utilisé 10A ~ 30A). ‌
‌Équipement extérieur‌: porte-fusible étanche (Degré IP67) pour l'éclairage public et les équipements embarqués sur véhicule. ‌

‌Porte-fusible assorti‌
‌Type d'installation de PCB‌: conception jambe droite/jambe courbée (comme le PTF-77), supportant un courant de 10A ~ 20A. ‌
‌Type de câble étanche‌: avec gaine PVC et bornes en laiton nickelé (tel que H3-520E), adapté aux environnements difficiles. ‌

💡IV. Recommandations d'achat ‌Correspondance actuelle‌
Sélectionnez selon 1.5 multiplié par le courant de fonctionnement maximum du circuit (Par exemple: le courant maximum du circuit est de 2A → sélectionner un fusible de 3A). ‌
‌Type de moteur‌: Préférez le type à pause lente (T) pour éviter les faux fusibles au démarrage. ‌Circuit numérique‌: Sélectionnez le type de pause rapide (F) pour améliorer la réponse aux surintensités. ‌
‌Certification et fiabilité‌
Confirmez que le produit porte la marque ‌UL/CCC‌ pour éviter les marques non certifiées (risques élevés pour la sécurité). ‌

‌Acheter des chaînes‌
Achat en gros: Yaxun Électronique’ 1688 plate-forme ($0.02/morceau, 100 pièces minimum) ‌
Remplacement au détail: Yaxun Électronique’ JD/Tmall (à propos $0.5 pour 10 pièces). ‌

💎 Résumé
5*20 le fusible est le composant de protection de base des circuits électroniques. La sélection doit être basée sur la demande actuelle, caractéristiques de fusion et conditions environnementales. Privilégier les produits de marque avec des certifications complètes (comme Litte et Huade), et associez-les aux porte-fusibles correspondants pour garantir une installation stable. ‌ Pour les scènes industrielles ou extérieures, assurez-vous de choisir des modèles étanches et résistants aux hautes températures pour garantir une fiabilité à long terme.
