Interrupteur de protection contre la surchauffe de micro-moteur & Protecteur de surcharge

Comparaison des différences entre le commutateur de protection contre la surchauffe du micro-moteur & protecteur de surcharge. En ce qui concerne les protecteurs thermiques des micromoteurs, la fourchette de prix se situe entre $0.1 des yuans et $0.4 yuan. Les modèles incluent 5ap, TB02-BB8D, 17suis, KSD9700, ST01, S06, etc., qui sont principalement utilisés pour les moteurs d'essuie-glace de toit ouvrant de siège et ont des caractéristiques d'étanchéité et d'étanchéité. Paramètres du modèle 17AM: normalement fermé, température de fonctionnement 120 degrés, courant maximum 10A ~ 35A. Fonction de réinitialisation automatique, adapté aux militaires, domaines médicaux et autres. Ici, nous devons souligner la plage de température et les paramètres actuels, ainsi que les caractéristiques de réinitialisation automatique.

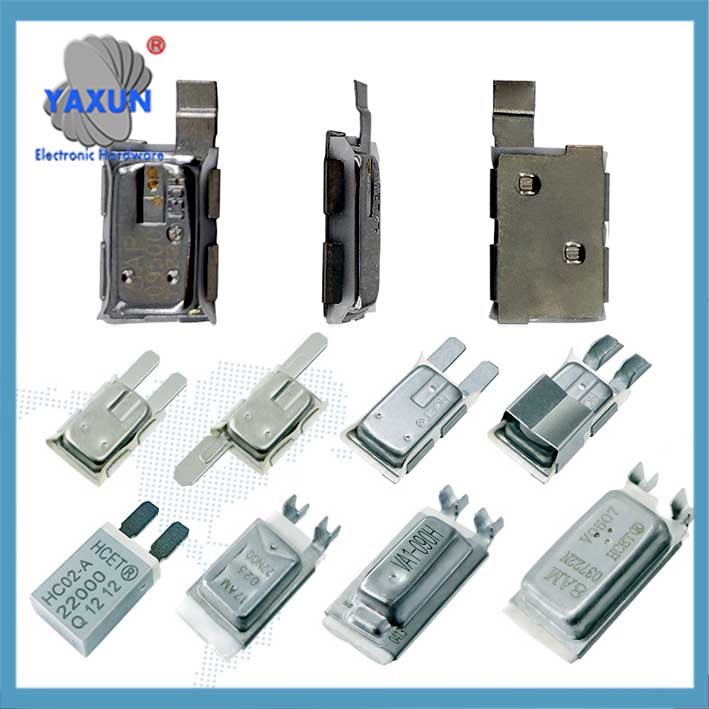

Moteur TB05, BB8DTB02, ST-22 35℃- 160℃ mini protecteur thermique

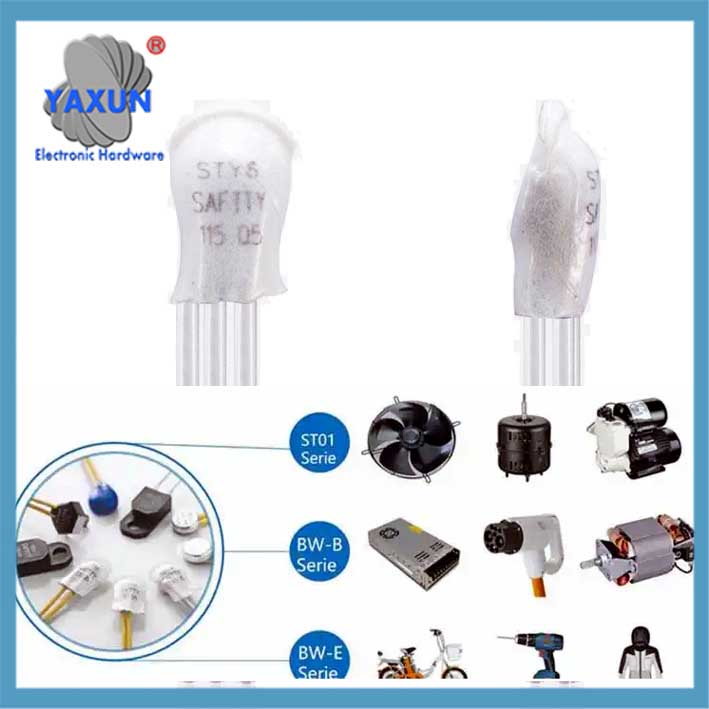

Micro interrupteur de contrôle de température de protection thermique S01, S06, ST-22

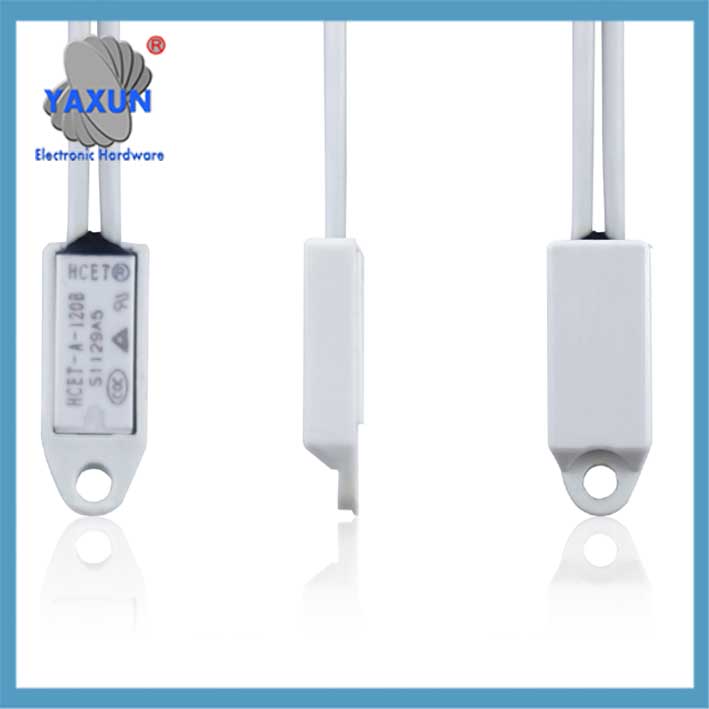

2Député, 6PA, 17AM + PTC, 5PA, 8SUIS, Interrupteur de protection de surchauffe du moteur KSD9700

Concernant les protecteurs de surcharge du moteur, protecteurs de moteur moteur (M-B) utiliser la technologie des microprocesseurs. Il dispose de plusieurs protections telles que la surintensité, échec de la phase, et décrocher, et le temps de trajet est réglable (0.2-30 secondes), et prend en charge la réinitialisation manuelle ou électrique. La méthode de paramétrage est complétée, comme régler la protection contre les surintensités sur 1.5-2 fois le courant nominal et la surcharge pour 1.1-1.3 fois. Ces paramètres sont très importants pour les applications pratiques.

La protection contre le décrochage du protecteur de surcharge du moteur prend effet une fois le démarrage terminé. Lorsque le courant dépasse la valeur définie, il agira immédiatement. La protection à coupure rapide est destinée aux défauts de court-circuit, et est divisé en deux états: démarrage et fonctionnement. La protection à temps inverse contre la surchauffe est basée sur le modèle d'accumulation de chaleur, combinant les effets thermiques des courants directs directs et inverses. Ces mécanismes de protection doivent être expliqués par points pour garantir que les utilisateurs comprennent comment gérer les différents défauts.

En termes d'installation et de compatibilité, il est à noter que le protecteur peut être installé à l'avant de l'onduleur, mais il convient de prêter attention aux exigences d'adaptation du courant nominal et de mise à la terre (diamètre du fil ≥3,5 mm², résistance <10Oh). La différence entre les relais thermiques et les relais de température est que les premiers sont basés sur l'effet thermique du courant., et ce dernier est installé à l'intérieur du moteur pour mesurer la température. Il faut ici distinguer pour éviter toute confusion.

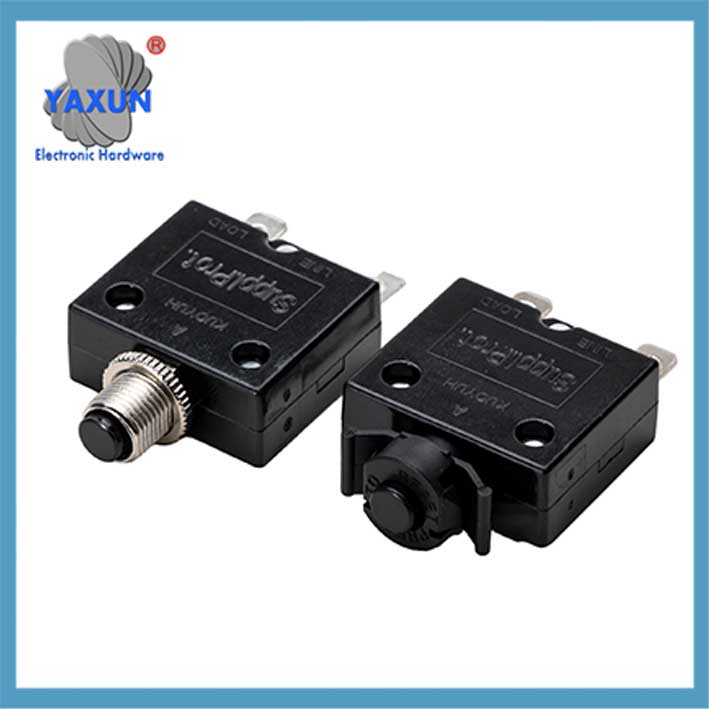

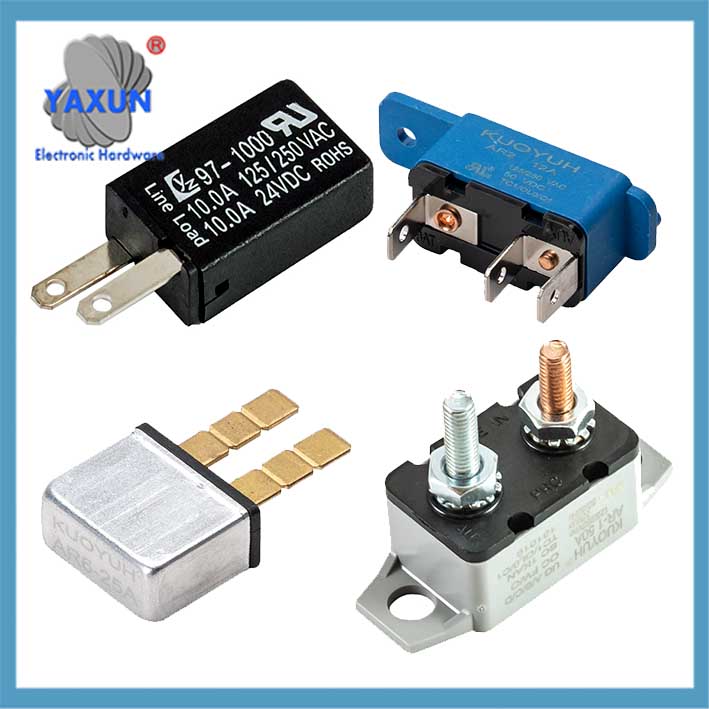

Disjoncteurs de moteur automobile AR, AR2, 24, 97, 18, 17 Série

98 Manuel de série, Protecteur de surcharge de moteur à réinitialisation automatique

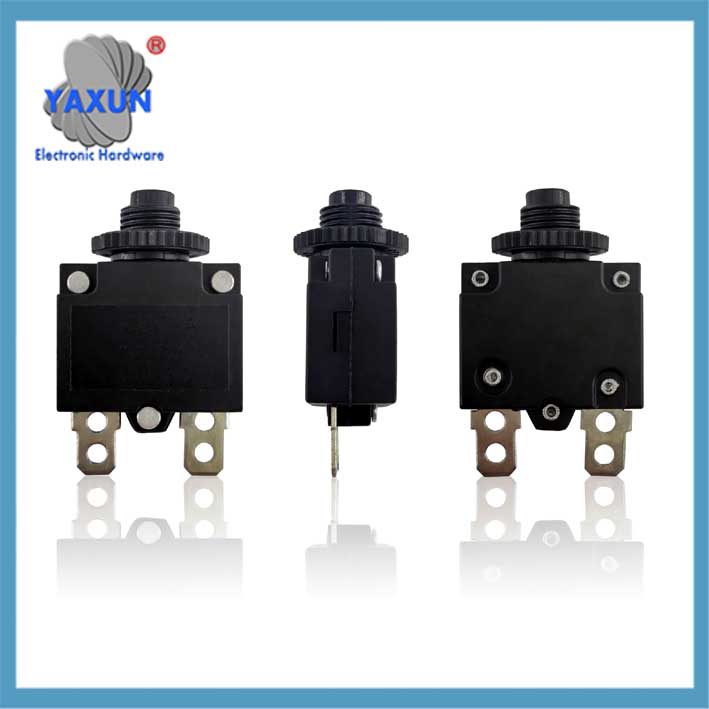

KUOYUH 88 Protecteur de surcharge de moteur de série

je. Interrupteur de protection contre la surchauffe (protecteur de température)
‌Principe de fonctionnement et caractéristiques‌
Utilisation d'éléments de détection de température bimétalliques, lorsque la température atteint le seuil réglé, les contacts s'ouvrent/se ferment automatiquement et coupent le circuit; Lorsque la température baisse, il se réinitialise automatiquement et reprend le travail.
‌Modèles typiques‌: comme 17h, 17AM+PTCT, Série TB02-BB8D, température de fonctionnement 40 ℃ ~ 160 ℃, courant maximum 10A ~ 60A, tension nominale 250 V, conception normalement fermée, avec fonction d'étanchéité.
‌Volume et installation‌: Conception miniaturisée (comme une installation à plat), adapté aux scènes à espace limité, directement intégré dans l'enroulement du moteur ou dans la surface du composant chauffant.

‌Scénarios d'application de base‌
Micromoteurs automobiles: moteurs de toit ouvrant, moteurs d'essuie-glace, moteurs de réglage du siège, etc..
Appareils électroménagers: appareils à faible consommation tels que des ventilateurs de refroidissement, moteurs de pompe à eau, et les outils électriques qui doivent éviter la surchauffe.
Dans un système d'allumage, il peut arrêter le moteur pour éviter les dommages dus à la surchauffe.

II. Protecteur de surcharge (Protecteur de moteur KUOYUH)
‌Mécanisme de protection multifonction‌
‌Protection contre les surcharges‌: Surveiller le courant et déclencher lorsqu'il dépasse la valeur nominale (généralement réglé sur 1.1-1.3 fois).
‌Protection contre les courts-circuits‌: Coupe instantanément le circuit lorsque le courant augmente anormalement (temps d'action <0.1 deuxième).
‌Protection contre les coups de couteau‌: Si le courant continue à être ≥200 % de la valeur nominale après le démarrage, il agira immédiatement.
‌Protection contre la perte de phase/déséquilibre‌: En cas de perte de phase ou de déséquilibre triphasé, il répondra dans 3 secondes.
Surveille le courant circulant dans le circuit du moteur et ouvre le circuit lorsque le courant dépasse une limite prédéterminée.
Mécanisme:
Peut être thermique (en utilisant un bilame) ou électronique, et se déclenche après un certain délai pour permettre le démarrage des surtensions.
Cas d'utilisation:
Protège les moteurs contre les dommages dus à des situations de surintensité prolongées, comme ceux causés par une roue bloquée ou une charge de couple élevée.
Exemple:
Un protecteur de surcharge du compresseur du réfrigérateur éteindra le compresseur s'il surchauffe ou s'il ne démarre pas..

‌Fonctionnalités de mise à niveau technologique‌
Microprocesseur intégré, prend en charge la surveillance de haute précision en temps réel du courant, tension, température, et affiche la cause du défaut par LED.
Il a les deux fonctions de communication (comme l'interface RS485) et prend en charge la réinitialisation à distance et le téléchargement de données.
Compatible avec l'installation sur rail de 35 mm, peut remplacer directement les relais thermiques traditionnels.

III. Points de sélection et d'installation
‌Principe de paramétrage‌
Courant de protection contre les surintensités: réglé sur 1.5-2 multiplié par le courant nominal du moteur.
Protection contre la température: Le courant nominal est 0.8 multiplié par la valeur nominale du moteur.
Protection contre le décrochage: Le seuil est fixé à 200% du courant nominal, et l'action est sans délai.

‌Considérations de compatibilité‌
Lors de l'installation de l'avant de l'onduleur, la puissance de sortie de l'onduleur doit être adaptée, et le courant nominal est ajusté au maximum pour éviter un faux déclenchement.
Exigences de mise à la terre: Le protecteur et le moteur doivent être mis à la terre de manière fiable (diamètre du fil ≥ 3,5 mm² fil de cuivre, résistance à la terre <10Oh).

Iv. Comparaison de produits typiques

Conseil: Pour micromoteurs, interrupteurs de température intégrés (comme 17h) sont préférés pour une protection compacte; dans des scénarios industriels, protecteurs intelligents (comme ARD2) sont amenés à faire face à des pannes complexes.
