فیوز تراشه قابل تنظیم چیست?

فیوز چیپ قابل تنظیم مجدد, همچنین به عنوان PTC شناخته می شود (ضریب دمای مثبت) فیوز قابل تنظیم مجدد, نوعی دستگاه نصب سطحی است (SMD) که مدارهای الکترونیکی را از جریان بیش از حد و گرمای بیش از حد محافظت می کند. این فیوز مانند یک فیوز سنتی عمل می کند اما می تواند به طور خودکار پس از رفع خطا، خود را بازنشانی کند. هنگامی که یک خطا مانند جریان اضافه یا اتصال کوتاه رخ می دهد, مقاومت فیوز افزایش می یابد, محدود کردن جریان جریان. پس از رفع عیب و خنک شدن فیوز, مقاومت آن به حالت عادی باز می گردد, اجازه دادن به جریان دوباره.

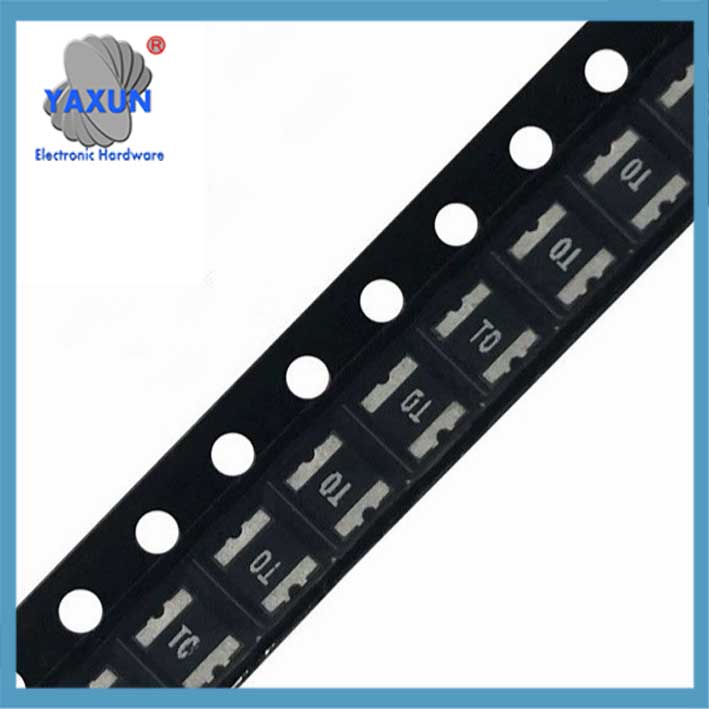

فیوز خود بازیابی تراشه PPTC 1210 2یک SMD 2.5A 3A 6V 30V 33V 60V SMD

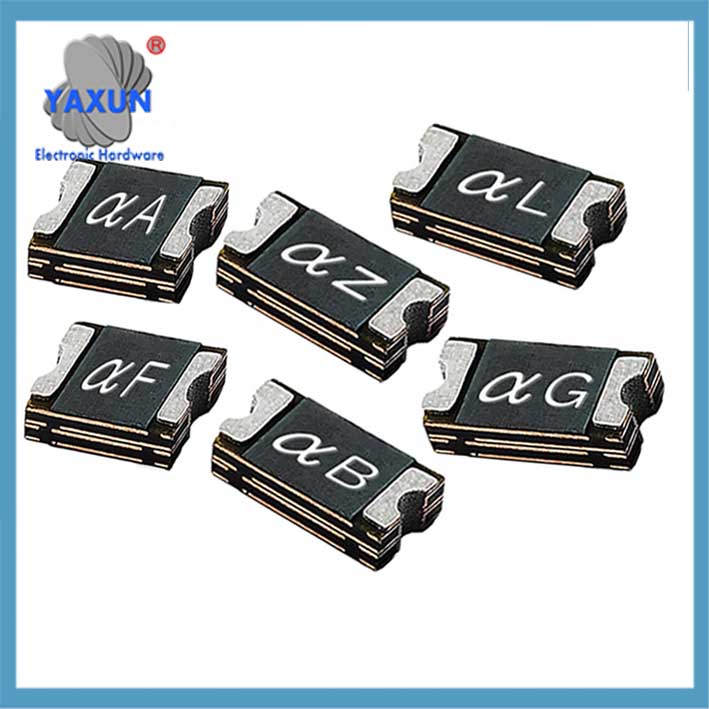

فیوز SMD قابل تنظیم مجدد 1206 تراشه SMD 6V 0.35A (e0113 4c5f1 48d2a d4c5b 1f85e d0afa

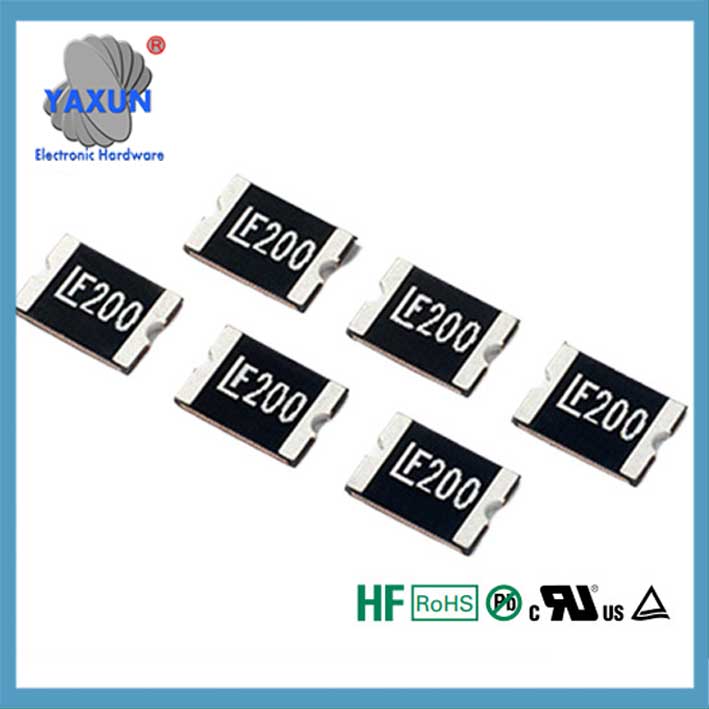

SMD فیوز قابل تنظیم مجدد 1812 16V 2a تراشه سطح سطح برای ارتباطات حفاظت بیش از حد

فیوز چیپ قابل تنظیم مجدد (PPTC) یک عنصر محافظ جریان اضافه بر اساس ویژگی های ضریب دمایی مثبت یک پلیمر است. دارای عملکرد تنظیم مجدد خودکار است و به طور گسترده در حفاظت مدار تجهیزات الکترونیکی استفاده می شود. موارد زیر نکات اصلی آن است:

1. ساختار و اصل کار
ترکیب مواد
این از یک رزین پلیمری خاص تشکیل شده است (مانند پلیمر پلی اتیلن) و ذرات رسانا (کربن سیاه یا ذرات فلزی). در شرایط عادی, ذرات رسانا یک مسیر با مقاومت کم را تشکیل می دهند (0.1-چندین اهم)‌.
مکانیسم حفاظتی
هنگامی که جریان بیش از حد رخ می دهد, اثر حرارتی جریان باعث ذوب شدن و انبساط رزین می شود, شبکه رسانا می شکند, و مقاومت به طور ناگهانی به حالت مقاومت بالا افزایش می یابد (تا سطح megohm), محدود کردن جریان به سطح میکرو آمپر.
بعد از رفع عیب, ذرات رسانا سرد و منقبض می شوند, دوباره وصل شوید, و به حالت مقاومت کم برگردید, بدون نیاز به تعویض دستی.
رفتار PTC:
فیوزهای قابل تنظیم مجدد از یک ضریب دمای مثبت پلیمری استفاده می کنند (PPTC) مواد. این ماده با افزایش دما مقاومت قابل توجهی از خود نشان می دهد.

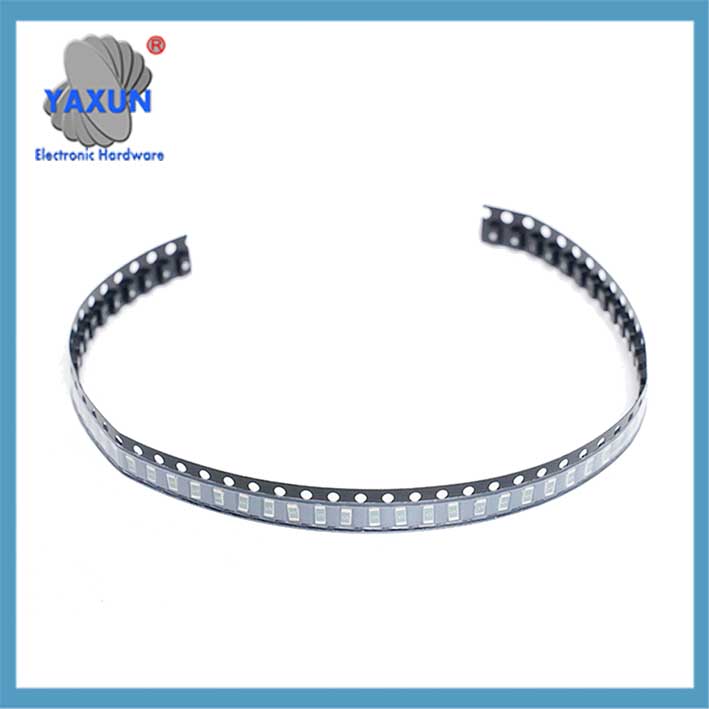

فیوز قابل تنظیم مجدد Littelfuse Surface Mount چین تامین کننده

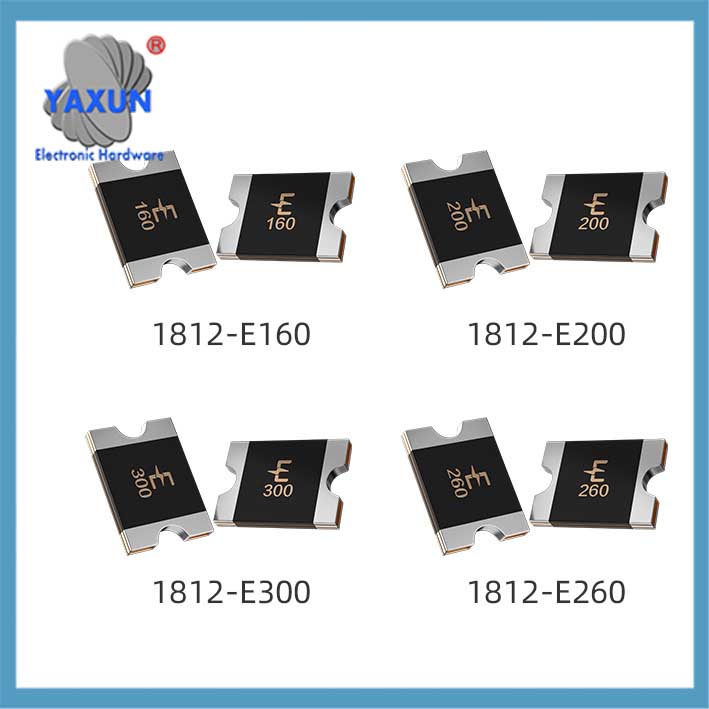

LF 1812 فیوز قابل تنظیم مجدد PPTC 1812L SMD Self-Recovery 0.2A 0.5A 500mA 0.75A 1.1A 1.5A 2A 2.6A 3A 6V 8V 13.2V 15V 24V 30V

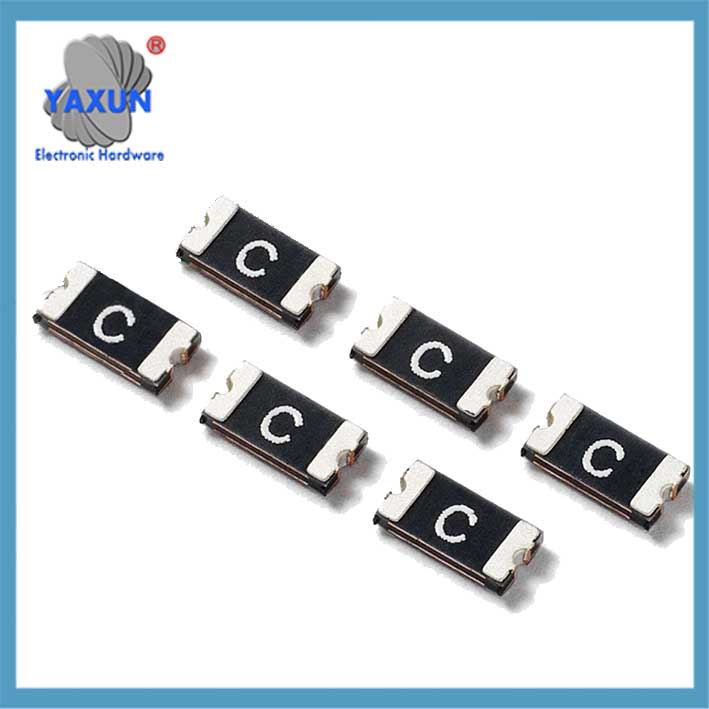

فیوز 6 ولت 30 ولت 33 ولت 60 ولت SMD PPTC محافظ سطحی محافظ جریان بیش از حد

حفاظت بیش از حد:
زمانی که جریان از مقدار نامی فیوز بیشتر شود جریان می یابد, مواد PPTC گرم می شود, باعث افزایش مقاومت آن می شود. این افزایش مقاومت باعث کاهش جریان جریان می شود, جلوگیری از آسیب به مدار.

تنظیم مجدد خودکار:
پس از رفع عیب و خنک شدن فیوز, مقاومت کاهش می یابد, اجازه می دهد تا جریان عادی از سر گرفته شود.

ویژگی ها و مزایای کلیدی:
خود تنظیم مجدد:
قابلیت تنظیم مجدد خودکار پس از یک رویداد خطا، آن را به یک جایگزین قابل استفاده مجدد برای فیوزهای سنتی تبدیل می کند.

حفاظت بیش از حد:
مدارها را از آسیب ناشی از جریان بیش از حد محافظت می کند, اتصال کوتاه, یا گرمای بیش از حد.

صرفه جویی در فضا:
بسته بندی SMD امکان ادغام در دستگاه های الکترونیکی فشرده را فراهم می کند.
طیف گسترده ای از برنامه های کاربردی:
در دستگاه های مختلف یافت می شود, از جمله کامپیوتر, تلفن های همراه, تجهیزات پزشکی, و الکترونیک خودرو.

مثال:
موقعیتی را تصور کنید که در آن یک پورت USB در لپ تاپ به طور تصادفی اتصال کوتاه می کند. یک فیوز قابل تنظیم مجدد روی خط برق USB جریان اضافه را تشخیص داده و مقاومت آن را افزایش می دهد, محدود کردن جریان و جلوگیری از آسیب رساندن به منبع تغذیه لپ تاپ و سایر قطعات. پس از برداشتن کوتاه, فیوز ریست می شد, و پورت USB آماده استفاده مجدد خواهد بود.
