سنسور دمای آب موتور ماشین چیست?

سنسور دمای آب موتور اتومبیل دمای آب یا مایع مایع را اندازه گیری می کند. این سنسورها در برنامه های مختلف استفاده می شوند, از جمله موتورهای اتومبیل, سیستم های خنک کننده آب, و فرآیندهای صنعتی, برای نظارت و تنظیم دما. در فرآیندهای مختلف صنعتی برای اندازه گیری دمای آب یا مایعات دیگر به کار می رود, اغلب در رابطه با چوب های داده یا سیستم های کنترل.

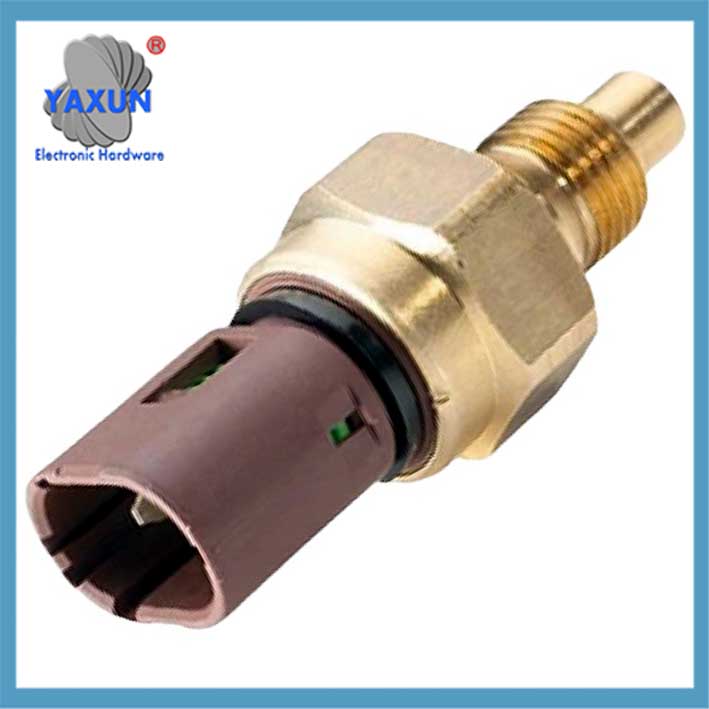

سنسور دمای آب 1338418 55187822 71741090 1338.C7 کلید دمای آب

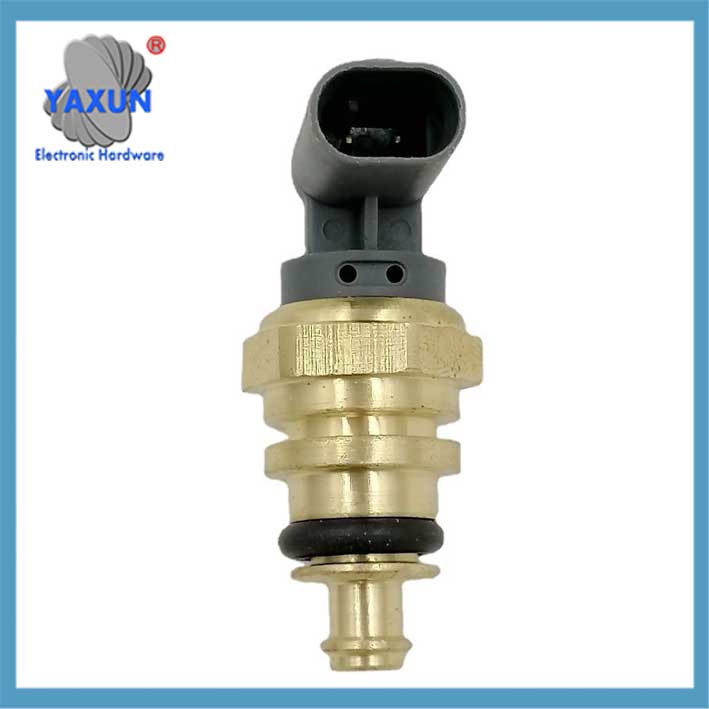

6پلاگین سنسور دمای آب K2A-12A648-AA مناسب برای فن خنک کننده آب فورد

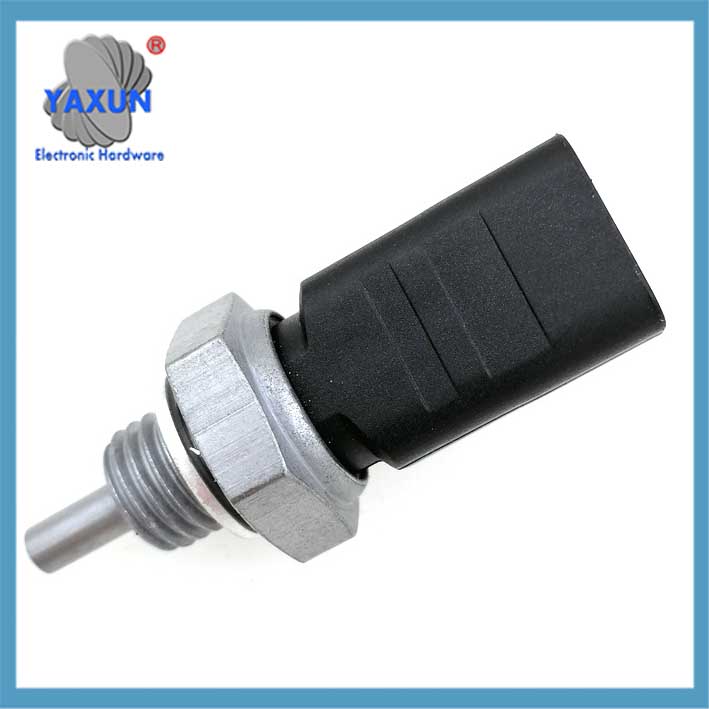

تعویض سنسور دمای آب, 1/4″ NPT – لوازم مسابقه اتومبیل رانی

وظیفه اصلی سنسور دمای آب نظارت بر دمای مایع خنک کننده موتور است. جزء اصلی آن یک ترمیستور با ضریب دمایی منفی است (NTC). مقدار مقاومت این ماده با افزایش دما به صورت تصاعدی کاهش می یابد, مانند حدود 2.5kΩ در 20℃ و حدود 0.3kΩ در 80℃. این ویژگی به آن اجازه می دهد تا تغییرات دما را به سیگنال های الکتریکی تبدیل کند.

در مورد محل نصب, اکثر سنسورها (65%) روی ژاکت آب بلوک سیلندر موتور/سرسیلندر نصب می شوند. برخی نیز نزدیک ترموستات سر سیلندر هستند (22%) یا خروجی رادیاتور (13%). این طراحی برای تماس مستقیم با مایع خنک کننده برای اطمینان از اندازه گیری دقیق دما است.

نقش سنسور بسیار مهم است: در دماهای پایین, ECU حجم تزریق را افزایش می دهد 30% برای کمک به شروع سرد; در دمای بالا, مقدار پایه تزریق اصلاح خواهد شد. بر روی سیستم جرقه زنی نیز تاثیر می گذارد, مانند پیشبرد زاویه اشتعال 8-12 درجه در 20- درجه سانتیگراد و تاخیر 4-6 درجه در 100 درجه برای جلوگیری از انفجار.. علاوه بر این, کنترل سرعت دور آرام نیز به آن بستگی دارد, و سرعت در دماهای پایین به 1200-1500 دور در دقیقه افزایش می یابد.

از نظر تجلی عیب, مشکلات رایج عبارتند از دشواری در شروع سرد, سرعت آرام ناپایدار, عملکرد غیر عادی فن, OTC. روش های مختلفی برای تشخیص وجود دارد: برای اندازه گیری ولتاژ منبع تغذیه از مولتی متر استفاده کنید (5 یا 12 ولت معمولی), جریان داده را بخوانید (سیگنال دمای آب معمولی حدود 95 درجه سانتیگراد است), یا مقدار مقاومت را پس از گرم کردن اندازه گیری کنید (باید 1.4-1.9kΩ در 30 درجه سانتیگراد باشد).

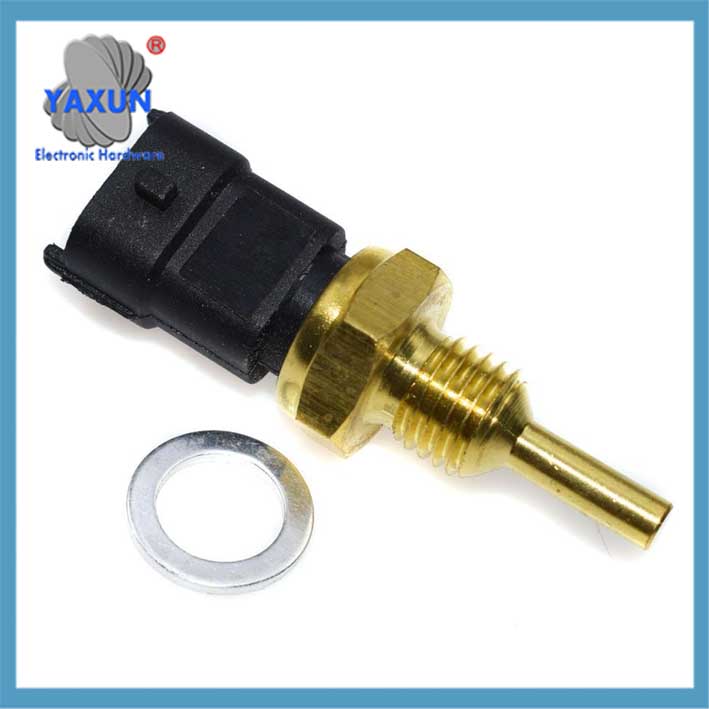

7700810879 عملکرد و کاربرد سنسور دمای آب خودرو

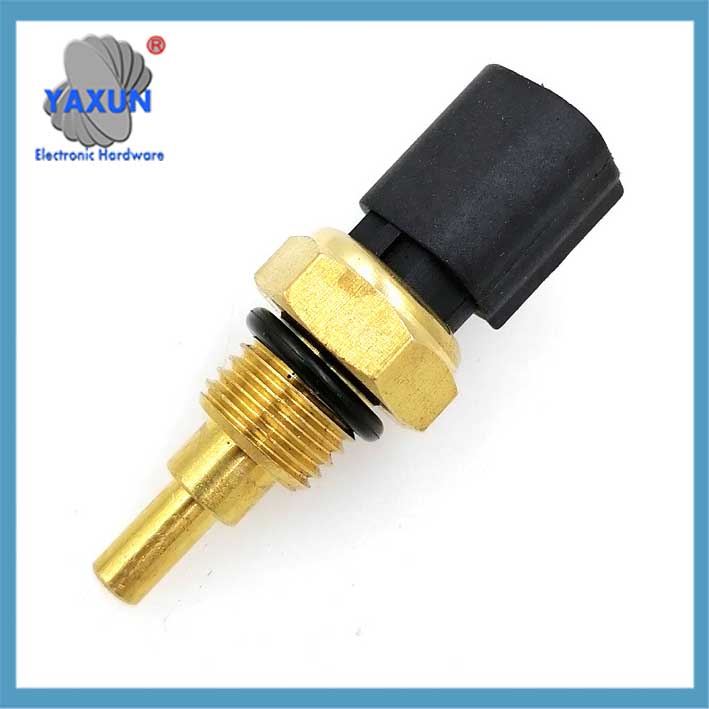

مونتاژ پروب مسی سنسور دمای آب NTC سفارشی

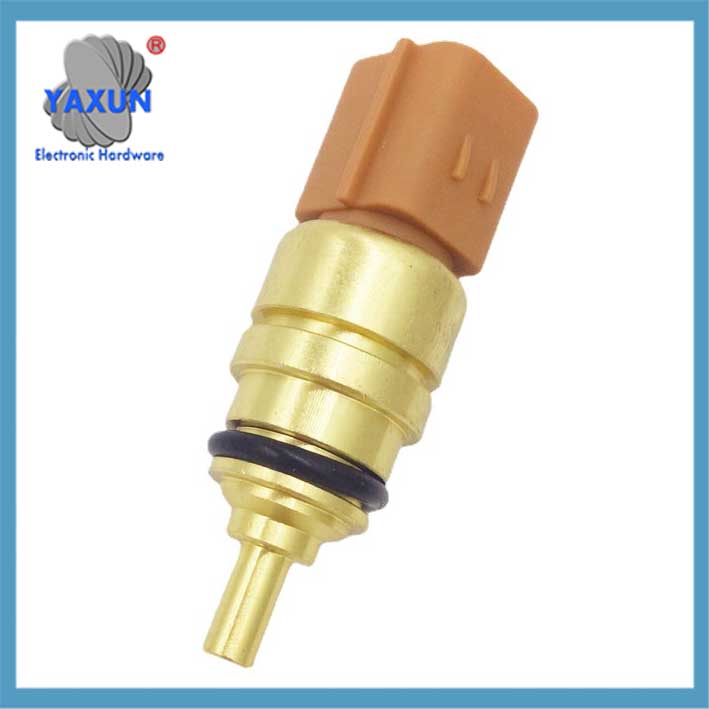

فرستنده دمای آب ~ سنسور دمای خنک کننده & مهار کانکتور Pigtail برای GM TX3 TS10075 15326386

سنسور دمای آب موتور خودرو عنصر اصلی نظارت بر سیستم مدیریت موتور است. عملکرد آن, ساختار, اصل کار و بروز خطا به شرح زیر است:

🔧 1. ساختار و اصل کار
عنصر اصلی: اتخاذ ترمیستور با ضریب دمایی منفی (NTC), با افزایش دما مقدار مقاومت به صورت تصاعدی کاهش می یابد (مانند حدود 2.5 کیلو اهم در دمای 20 درجه سانتیگراد, و در دمای 80 درجه به 0.3kΩ کاهش می یابد).
تبدیل سیگنال: تغییر دمای مایع خنک کننده را به سیگنال الکتریکی تبدیل کنید (معمولاً تغییر خطی 1.3-3.8 ولت) و آن را به واحد کنترل موتور منتقل کنید (ECU).

محل نصب:
بلوک سیلندر موتور / ژاکت آب سر سیلندر (حسابداری برای 65%);
لوله شنت خنک کننده یا نزدیک ترموستات.

انواع سنسورهای دمای آب:
سنسورهای دمای مایع خنک کننده موتور (ECTS):
در وسایل نقلیه یافت می شود, این سنسورها دمای مایع خنک کننده موتور را کنترل می کنند, ارائه بازخورد به واحد کنترل موتور (ECU) برای تزریق سوخت بهینه و زمان احتراق.
سنسورهای سیستم خنک کننده آب:
مورد استفاده در حلقه های خنک کننده آب رایانه شخصی یا سیستم های خنک کننده صنعتی برای نظارت بر دمای مایع خنک کننده و اطمینان از اتلاف گرما مناسب.

نمونه هایی از برنامه های کاربردی:
خودرو: نظارت بر دمای مایع خنک کننده موتور برای بهینه سازی عملکرد موتور و جلوگیری از گرمای بیش از حد.
آب خنک کننده: حفظ دمای بهینه در حلقه های خنک کننده آب کامپیوتر برای عملکرد پایدار سیستم.
فرآیندهای صنعتی: پایش دما در فرآیندهای تولید, سیستم های HVAC, و سایر کاربردهای مربوط به مایعات.
آبزی پروری: نظارت بر دمای آب برای رشد مطلوب ماهی یا گیاه.
اقیانوس شناسی: اندازه گیری دمای آب در اعماق مختلف برای تحقیق و پایش.

⚙️ 2. توابع اصلی
سنسور دمای آب داده های دمایی را در زمان واقعی به ECU برای تنظیم پویا عملکرد موتور ارائه می دهد:

کنترل سوخت: دمای پایین (<86℃): مقدار تزریق را افزایش دهید (تا +30% جبران خسارت) برای بهبود عملکرد شروع سرد;
دمای بالا: مقدار تزریق را کاهش دهید و نسبت هوا به سوخت را بهینه کنید.
تنظیم جرقه: زاویه پیشروی جرقه را در دماهای پایین افزایش دهید (8-12 درجه در -20 درجه سانتیگراد), و در دمای بالا به تاخیر بیفتد (4-6 درجه در 100 درجه سانتیگراد) برای جلوگیری از انفجار.
کنترل اتلاف گرما و بیکار: سرعت دور آرام را در دمای پایین به 1200-1500 دور در دقیقه افزایش دهید;
شروع و توقف فن خنک کننده را فعال کنید (عملکرد با سرعت بالا در دمای بالا).
نمایشگر ابزار: نشانگر دمای آب را هدایت کنید, 90℃ دمای کاری ایده آل است.

ویژگی های کلیدی:
محدوده اندازه گیری: محدوده دماهایی که سنسور می تواند به دقت اندازه گیری کند.
دقت: خوانش سنسور چقدر با دمای واقعی مطابقت دارد.
زمان پاسخ: سرعت واکنش سنسور به تغییرات دما.
ماندگاری: توانایی سنسور برای تحمل شرایط محیطی (به عنوان مثال, آب, افراط در دما).
سبک نصب: نحوه اتصال سنسور به سیستم (به عنوان مثال, غوطه ور شدن, نوع نخ).

⚠️ سوم. بروز خطا و تشخیص
(1) علائم خطای معمولی:
مشکل استارت زدن ماشین سرد, نوسانات بیکار یا افزایش غیر طبیعی;
نشانگر دمای غیرعادی آب (بدون حرکت, کاذب زیاد یا خارج از محدوده);
فن خنک کننده به کار خود ادامه می دهد یا اصلا روشن نمی شود;
افزایش مصرف سوخت و شتاب ضعیف.

(2) روش تشخیص:

من. مکانیسم تاثیر خطا اعوجاج سیگنال: ECU دما را اشتباه ارزیابی می کند (مانند دریافت سیگنال ثابت 40- یا 130 درجه سانتیگراد), منجر به استراتژی تزریق/اشتعال نادرست می شود;
گسل خط: مدار باز / اتصال کوتاه انتقال سیگنال را مسدود می کند, باعث عدم تعادل مخلوط می شود;
پیری اجزا: رانش مشخصه ترمیستور یا خوردگی مایع خنک کننده باعث کاهش دقت می شود.

💎 خلاصه
سنسور دمای آب مانند “دماسنج” از موتور. دقت آن ارتباط مستقیمی با مصرف سوخت دارد, کنترل انتشار و عمر مکانیکی. به طور منظم ویژگی های مقاومت و پایداری سیگنال را بررسی کنید (به خصوص مقایسه بین حالت های سرد و گرم) می تواند به طور موثر از خرابی های سیستمیک ناشی از خرابی سنسور جلوگیری کند.
