تفاوت و کاربرد فیوزهای سریع و آهسته دمنده

تفاوت اصلی بین فیوزهای سریع و کند اثر. تفاوت اصلی آنها در سرعت ذوب و توانایی مقاومت در برابر جریان پالس نهفته است. فیوزهای سریع الاثر به سرعت پاسخ می دهند و برای محافظت از مدارهای حساس مناسب هستند; فیوزهای کند عمل می توانند در برابر جریان های موج آنی مقاومت کنند و از تحریک کاذب جلوگیری کنند.

در مورد سناریوهای کاربردی, ذکر شده است که فیوزهای سریع الاثر برای بارهای مقاومتی و حفاظت آی سی مناسب هستند, در حالی که فیوزهای کند عمل برای بارهای خازنی/القایی مناسب هستند. این اطلاعات بسیار مهم است زیرا سناریوی برنامه اشتباه باعث می شود دستگاه شروع به کار نکند یا محافظت از کار بیفتد.. به ویژه تأکید می شود که فیوزهای کند عمل باید در مواقعی با جریان های افزایشی مانند منابع تغذیه سوئیچینگ استفاده شوند..

از نظر اصول فنی, را “ویژگی های تاخیر” فیوزهای کند اثر از ساختارها و طرح های مواد خاص مشتق شده اند, که آنها را قادر به جذب انرژی و مقاومت در برابر پالس می کند. این توضیح اصلی بسیار ارزشمند است و می تواند به کاربران کمک کند تا بفهمند چرا فیوزهای سریع الاثر نمی توانند به سادگی جایگزین فیوزهای کند عمل شوند..

پیشنهادات کاربردی برای انتخاب پارامتر: جریان نامی است 1.5-2 برابر جریان کاری. هر چند, توجه به این سوء تفاهم مهم است که هر چه سرعت عمل بیشتر باشد, بهتر. در “سستی” فیوزهای کند عمل در واقع بازتابی از توانایی قضاوت هوشمند آنهاست.

برای نشان دادن مقایسه، سازماندهی آن در جدولی واضح تر است. جدول باید شامل چهار بعد باشد: ویژگی های ذوب, بارهای قابل اجرا, برنامه های کاربردی معمولی, و اصول جایگزینی, تا کاربران بتوانند در یک نگاه آن را ببینند. به عنوان مثال, را “مقاومت در برابر موج” یک فیوز آهسته با بارهای خازنی/القایی مطابقت دارد, و کاربردهای معمولی عبارتند از سوئیچینگ منابع تغذیه و راه اندازی موتور.

تفاوت اصلی بین سرعت عمل (ضربه سریع) و کند عمل (ضربه آهسته) فیوزها در ویژگی های فیوزینگ نهفته است, سناریوهای کاربردی و مقاومت در برابر موج. مقایسه خاص به شرح زیر است:

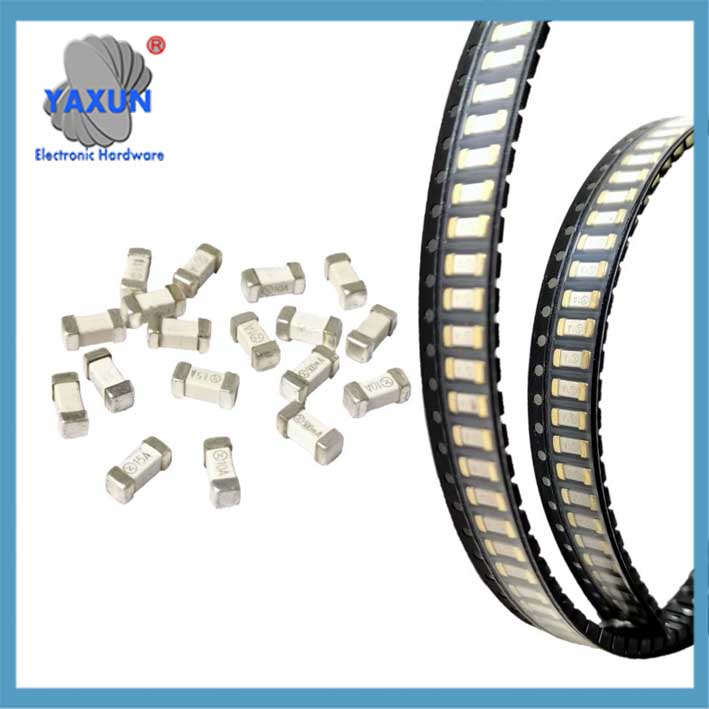

سریع-آهسته, روزه 6125 فیوز تراشه 20A, 30بوها, 40بوها, برای حفاظت از مدار بسته باتری انرژی جدید

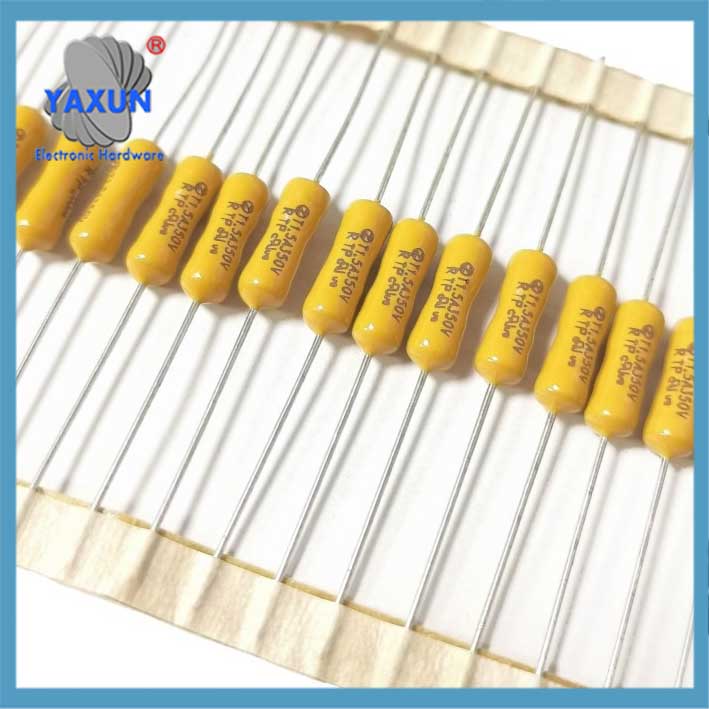

فیوز کارتریج مینیاتوری Pico نوع مقاومت میکرو فیوز 250 ولتی با سرب محوری سبز با اثر سریع و سریع

6×30, 6.3×32 فیوز سریع الاثر 200mA-50A 500V, 600حرفهای, 750, 1000حرفهای

من. تفاوت اصلی

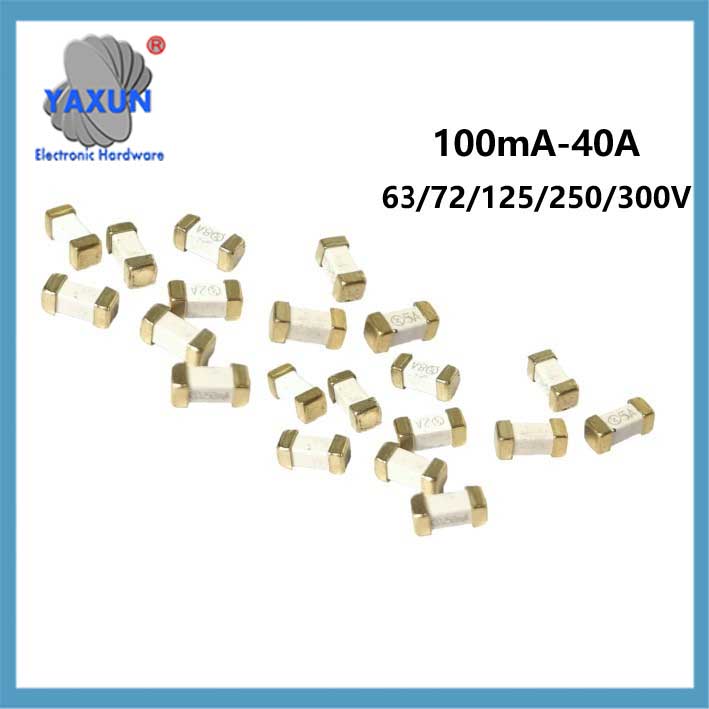

سریع الاثر, فیوزهای تراشه کند عمل 63 ولت 72 ولت 125 ولت 250 ولت 300 ولت برای باتری های انرژی جدید

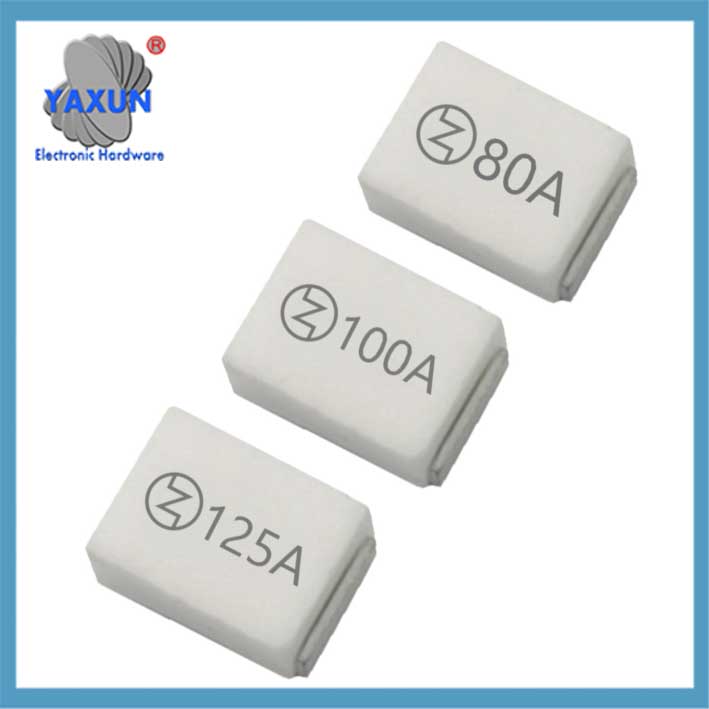

8810 فیوز تراشه با جریان بالا فیوز سرامیکی مربعی 20A-125A با جریان آهسته 32 تا 125 ولت

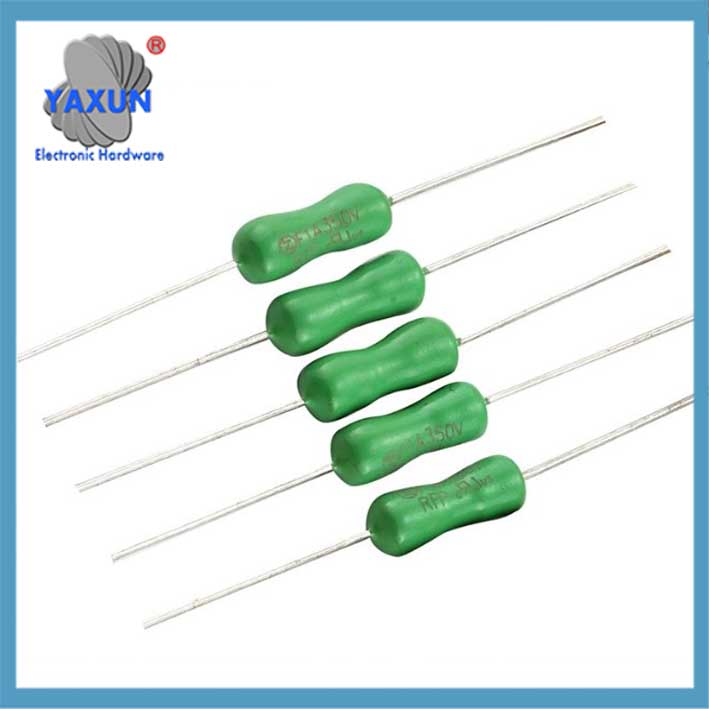

2.4-7فیوز محوری سبز/زرد 125-250 ولت 630 میلی آمپر 1A~15A Fast-Slow Blow PICO Resistance Fuse

II. سناریوی کاربردی
سناریوی قابل اجرا فیوز سریع الاثر
مدار مقاومتی با جریان کاری پایدار (کتری برقی, بخاری);
مداری که نیاز به محافظت سریع از دستگاه های ارزشمند دارد (کیهان, لوله MOS);
تجهیزات الکترونیکی حساس بدون افزایش جریان.

سناریوهای کاربردی فیوز آهسته دمنده
مدارهای خازنی با نوسان راه اندازی (شارژ خازن های الکترولیتی منبع تغذیه سوئیچینگ);
بارهای القایی با جریان های راه اندازی بزرگ (موتوری, کمپرسورها);
پایانه های ورودی/خروجی برق و سایر لینک های مستعد تداخل پالس.

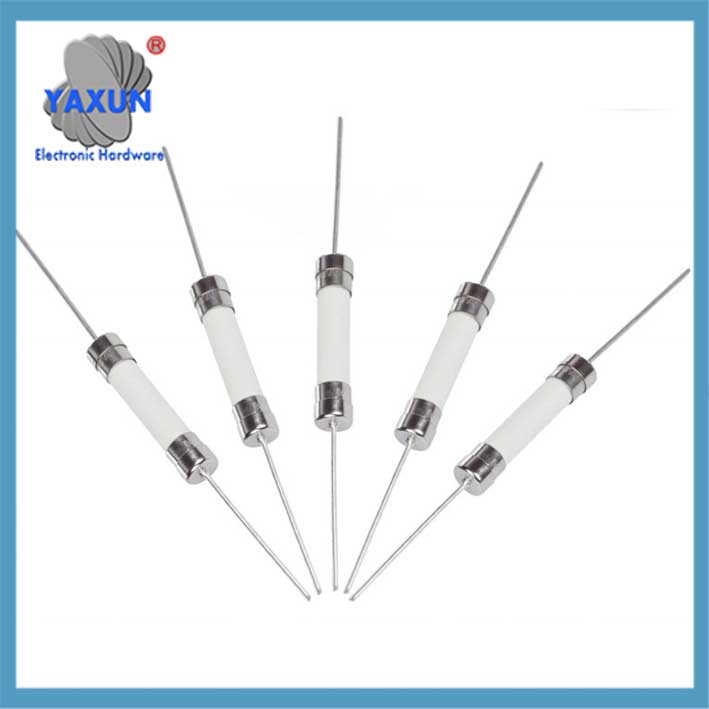

6×30 فیوز سرامیکی 500 ولت / 250 ولت / 125 ولت 200 میلی آمپر - 50 آمپر آهسته دمش سریع

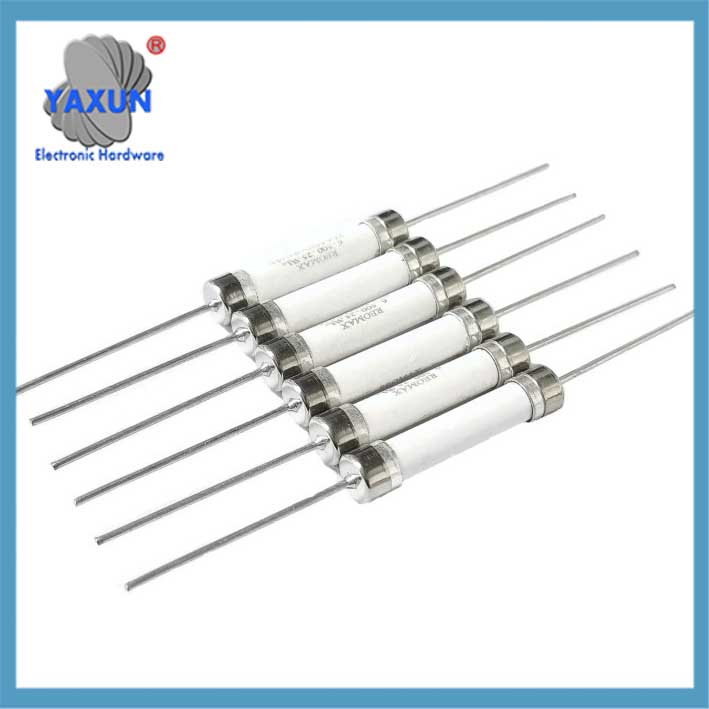

6×30, 6.35×32 لوله فیوز سرامیکی ولتاژ بالا 200mA-50A 500V, 600حرفهای, 750حرفهای, 1000حرفهای

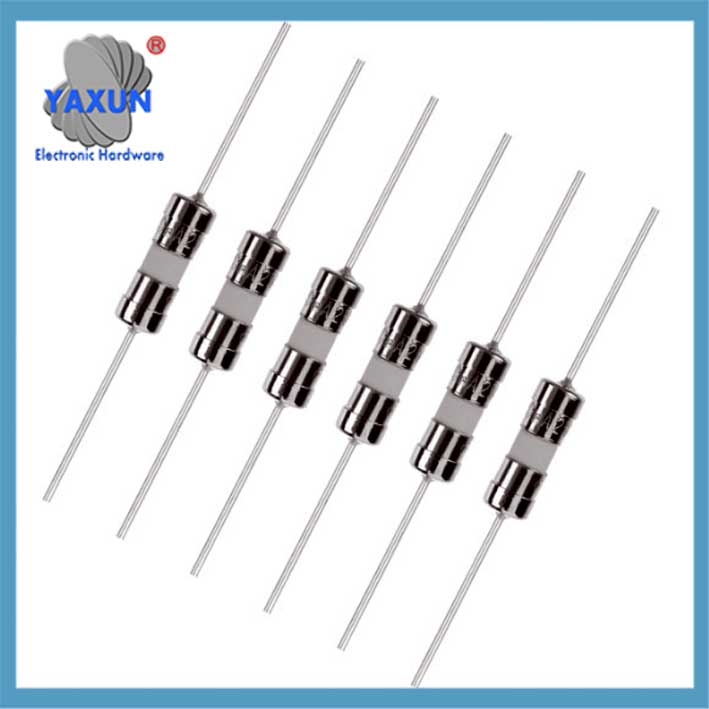

فیوز سرامیکی 3×10, 3.6×10, 4لوله فیوز سرامیکی x11mm 200mA-15A تک بدنه & با سیم سربی

III. ملاحظات انتخاب
جریان نامی: معمولا 1.5-2 برابر حداکثر جریان عملیاتی تجهیزات برای سازگاری با نوسانات.
اصل جایگزینی:
برای بهبود ضد تداخل، می توان Fast Break را با Slow Break جایگزین کرد (به جز مدارهای حساس);
هرگز اسلو بریک را با فست بریک جایگزین نکنید, در غیر این صورت باعث فیوز راه اندازی می شود (مانند زمانی که موتور روشن می شود).
علامت گذاری تمایز:
Fast Break معمولا با حرف F مشخص می شود (سریع الاثر), و آهسته بریک با T مشخص شده است (تاخیر زمانی).

IV. اصل فنی
مکانیسم تاخیر کند شکست: جذب انرژی از طریق ساختارهای خاص (مانند ذوب های آلیاژی), به طور موقت جریان های پالس را تحمل می کند (مانند جریان های شارژ خازن), و فقط در صورت بارگذاری مداوم فیوز می شود.
مکانیسم شکستن سریع: فیوز ساختار ظریفی دارد و به تغییرات جریان حساس است, هنگامی که جریان بیش از حد اتفاق می افتد، بلافاصله شکسته می شود.

⚠️ تصحیح سوء تفاهم: آرام شکستن به این معنی نیست “پاسخ آهسته”, اما می تواند بین جریان خطا و جریان پالس تمایز قائل شود تا از حفاظت کاذب جلوگیری شود.
