حفاظت بیش از حد | 5×20 6×30 فیوز کارتریج میلی متری

فیوز الکتریکی محافظ جریان بیش از حد یک وسیله حفاظت مدار است که جریان غیرعادی را از طریق مکانیزم فیوز قطع می کند. عملکرد اصلی آن فیوز شدن زمانی است که جریان از مقدار نامی بیشتر می شود تا از تجهیزات پشتیبان محافظت کند. در زیر توضیح دقیقی در مورد طبقه بندی و ویژگی ها ارائه شده است:

6×30 دستگاه حفاظت از جریان اضافه فیوز سرامیکی

5×20 دستگاه حفاظت از جریان اضافه فیوز شیشه ای

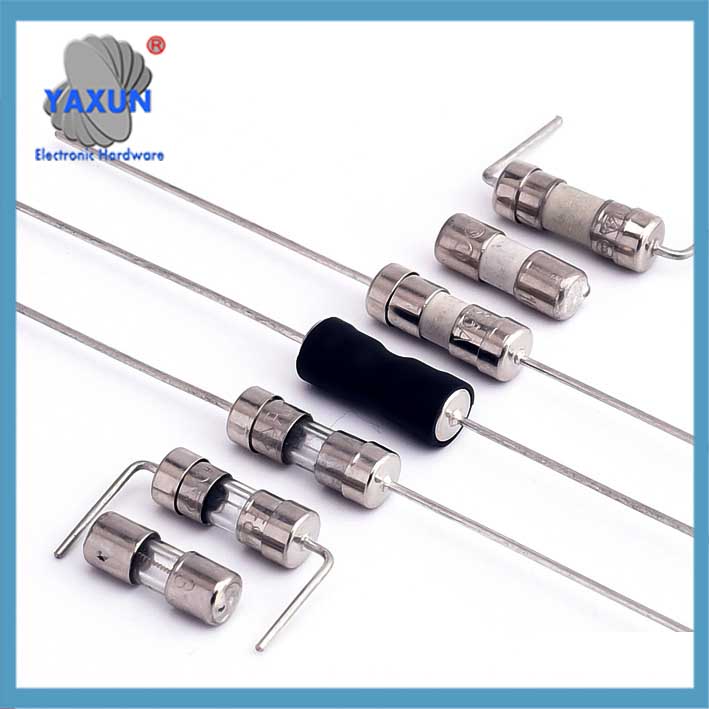

3.6×10 فیوز کارتریج میلی متری برای محافظت در برابر جریان بیش از حد

فیوز از نوع فیوز سنتی
اصل کار:
زمانی که جریان از حد مجاز فراتر رفت, مذاب فلز به دلیل اثر حرارت ژول ذوب می شود و مدار را قطع می کند, که یک وسیله حفاظتی یکبار مصرف است. زمان پاسخ معمولی بر حسب میلی ثانیه است, و حفاظت در برابر اتصال کوتاه نیاز به فیوزینگ سریع دارد (مانند زمان فیوز لوله شیشه ای ≤40ms) ‌. پیوند جوش پذیر:
یک فیوز حاوی یک کوچک است, سیم یا نوار رسانا (پیوند ذوب پذیر) طراحی شده برای ذوب یا تبخیر زمانی که جریان عبوری از آن بیش از ظرفیت نامی آن باشد.
حفاظت بیش از حد:
این عمل ذوب مدار را باز می کند, قطع جریان برق و جلوگیری از آسیب بیشتر.
یکبار مصرف:
فیوزها برای یک بار مصرف طراحی شده اند و پس از قطع شدن مدار باید تعویض شوند.

قابلیت اطمینان: فیوزها به دلیل قابلیت اطمینان خود در قطع جریان اضافه شناخته شده اند.
مقرون به صرفه بودن: آنها به طور کلی در مقایسه با سایر دستگاه های محافظ جریان اضافه ارزان هستند.
سادگی: طراحی ساده است, درک و استفاده از آنها را آسان می کند.
تنوع: فیوزها در سایزهای مختلفی عرضه می شوند, اشکال, و رتبه بندی های فعلی متناسب با برنامه های مختلف.
انواع: فیوزها در کلاس های مختلفی دسته بندی می شوند (به عنوان مثال, L, RK1, RK5, تی, جی, CC, و غیره) برای رسیدگی به سناریوهای اضافه جریان خاص و الزامات عملکرد.

انواع و ساختارها نوع پلاگین: معمولا در مدارهای خودرو استفاده می شود, جریان 1-120A, به چهار مشخصات از فوق العاده کوچک تا بزرگ تقسیم می شود.
نوع SMD: بسته بندی SMD, مناسب برای PCB با چگالی بالا, حاوی محیط خاموش کننده قوس شنی کوارتز.
نوع لوله شیشه ای: پوسته شفاف برای مشاهده وضعیت فیوز مناسب است, جریان 0.5-80A.

‌پارامترهای کلیدی جریان/ولتاژ نامی: مانند 250 ولت / 10 آمپر از نوع کند بریک, باید بر اساس آن کاهش یابد 75% (استاندارد UL) یا 90% (استاندارد IEC) از جریان واقعی.
ویژگی های همجوشی: نوع فوری (ضد اتصال کوتاه) و از نوع کند بریک (ضد موج).

چه زمانی از فیوزها استفاده می شود?
مدارهای شاخه ای:
فیوزها معمولاً در سیستم های الکتریکی خانگی و تجاری برای محافظت از مدارهای جداگانه استفاده می شوند.
حفاظت از تجهیزات:
آنها می توانند برای محافظت از اجزای خاص در یک دستگاه استفاده شوند, مانند ترانسفورماتور یا برد مدار.
تاخیر زمانی و سریع الاثر:
فیوزها را می توان برای کاربردهای تاخیر زمانی طراحی کرد (به عنوان مثال, برای بارهای القایی با جریان های هجومی بالا) یا برنامه های کاربردی سریع الاثر (به عنوان مثال, برای بارهای مقاومتی).

فیوز خود تنظیم شونده (PPTC) مکانیسم عمل
ساخته شده از پلیمر مولکولی بالا و ذرات رسانا, رزین در اثر گرما منبسط می شود که جریان بیش از حد اتفاق می افتد, مسدود کردن مسیر, و پس از رفع عیب، برای بازگرداندن مقاومت کم خنک می شود. 1011. سرعت پاسخ با شدت جریان نسبت معکوس دارد (مانند 0805 بسته حفاظتی سطح دوم)‌.

در مقایسه با فیوزهای سنتی

نمونه هایی از سناریوهای جریان بیش از حد:
اتصالات کوتاه:
هنگامی که دو یا چند هادی در تماس مستقیم قرار می گیرند, ایجاد یک مسیر با مقاومت کم برای جریان, یک اتصال کوتاه رخ می دهد.
اضافه بارها:
هنگامی که یک مدار برای مدت طولانی تحت جریانی بالاتر از ظرفیت خود قرار می گیرد, اضافه بار در نظر گرفته می شود.
گسل های زمینی:
وقتی برق از یک سیم برق دار به زمین می رسد (زمین), به آن خطای زمین می گویند.
گسل های قوس:
اینها تخلیه الکتریکی خطرناکی هستند که می توانند در سیم کشی یا قطعات الکتریکی رخ دهند.
محدودیت ها:
جایگزینی: فیوزها پس از منفجر شدن نیاز به تعویض دارند, که می تواند ناخوشایند باشد.
قابل تنظیم مجدد نیست: بر خلاف کلیدهای مدار, فیوزها قابل تنظیم مجدد و استفاده مجدد نیستند.
ممکن است آنقدر دقیق نباشد: فیوزها ممکن است به اندازه برخی از قطع کننده های مدار در جریان های قطع کننده دقت نداشته باشند.
در نتیجه, فیوزها بخش مهمی از ایمنی الکتریکی هستند, ارائه یک راه مطمئن و مقرون به صرفه برای محافظت از مدارها و تجهیزات در برابر خطرات جریان اضافی.
