دوشاخه سنسور دمای آب خودرو (برای فن خنک کننده رادیاتور)

سنسور دمای آب جزء اصلی سیستم خنک کننده خودرو است. جزء اصلی آن ترمیستور NTC است, که روی سرسیلندر موتور یا کانال آب نصب می شود. این جزء ساده به نظر می رسد, اما در واقع برای کنترل موتور بسیار حیاتی است. این به طور مستقیم بر تنظیم مقدار تزریق و زمان احتراق توسط ECU تأثیر می گذارد.

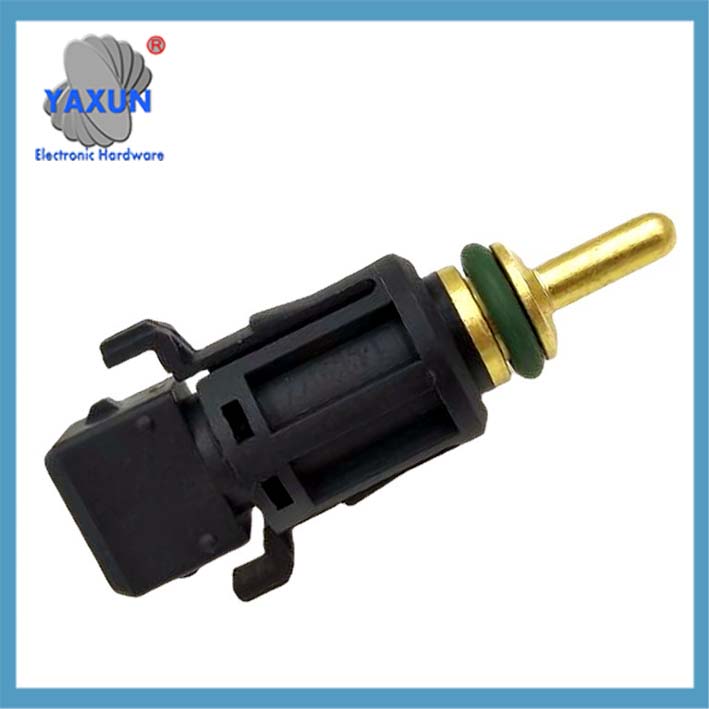

1433077 13621433077 سنسور دمای آب MEK105210 NSC000100 برای سیستم های خنک کننده BMW

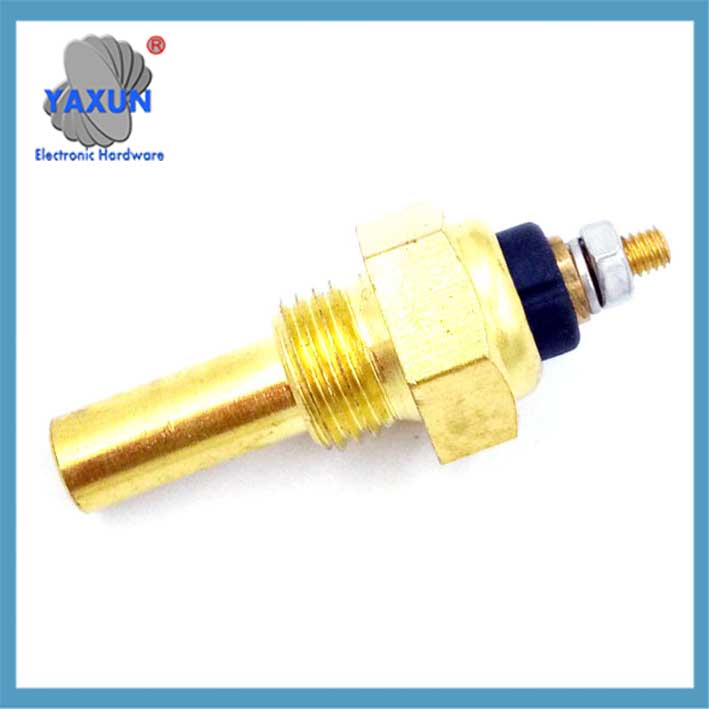

1/2سنسور دمای آب NPT VDO برای دماسنج دمای آب روغن, 38℃~120℃

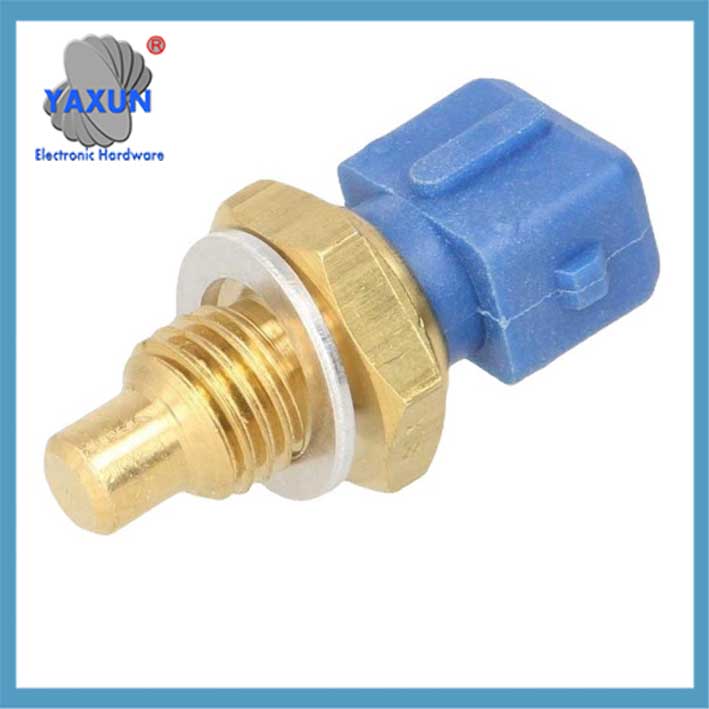

سنسور دمای آب موتور 3/8 NPT 3W 103 قطعه ژنراتور سنسور دمای آب موتور برنجی

مقاومت ترمیستور داخل سنسور با دما تغییر می کند: هر چه دما کمتر باشد, هر چه مقاومت بیشتر باشد, و هر چه دما بالاتر باشد, هر چه مقاومت کمتر باشد. ECU با اندازه گیری این تغییر مقاومت دمای آب را تعیین می کند. 8 یادداشت تکمیلی: در 30 درجه سانتی گراد, مقاومت معمولا بین 1.4-1.9kΩ است.

موقعیت نصب سنسور دمای آب برای مدل های مختلف بسیار متفاوت است: کرولا در سمت راست بلوک سیلندر قرار دارد, آکورد در جلوی موتور قرار دارد, و فوکوس در قسمت عقب بلوک سیلندر است. مدل های مدرن بیشتر در کنار سر سیلندر نزدیک ترموستات نصب می شوند.

پدیده های رایج خرابی سنسورهای دمای آب: شروع سرد سخت, سرعت آرام ناپایدار, دماسنج غیر طبیعی آب, OTC. موتور باید مقدار تزریق را افزایش دهد 30% در دماهای پایین, و اگر سنسور از کار بیفتد, نمی توان آن را به درستی جبران کرد.

پنج راه برای تشخیص سنسورهای دمای آب وجود دارد: اندازه گیری مقاومت مولتی متر, تست آب گرم, تجزیه و تحلیل جریان داده ها, OTC. در میان آنها, تست گرمایش با مولتی متر رایج ترین روش تشخیص در محل است.

هنگام تعویض سنسور دمای آب, ابتدا مایع خنک کننده باید تخلیه شود, در غیر این صورت باعث ورود هوا در سیستم خنک کننده می شود. پس از نصب, آب بندی نیز باید برای جلوگیری از نشت مایع خنک کننده بررسی شود.

0015422317 A0105422317 0025425917 0005423717 3455427417 سوئیچ سنسور دمای آب خنک کننده

سوئیچ حرارتی سنسور خودرو هوندا 37770-PY3-A01 37770PY3A01

قابل استفاده برای سنسور دمای آب دوو شورلت 96279857 96325864

در ادامه توضیحات جامعی از سنسور دمای آب خودرو ارائه شده است, که در ترکیب با اصول فنی سازماندهی شده است, ویژگی های عملکردی و نقاط عیب یابی:

من. ساختار اصلی و اصل کار

1. ویژگی های ترمیستور
استفاده از ضریب دمایی منفی (NTC) مواد نیمه هادی, با افزایش دما مقدار مقاومت به صورت تصاعدی کاهش می یابد (حدود 2.5 کیلو اهم در 20 درجه سانتیگراد, و در دمای 80 درجه به 0.3kΩ کاهش می یابد).
تغییر مقاومت به سیگنال الکتریکی تبدیل می شود (1.3-3.8محدوده خطی V) از طریق یک مدار سه سیمه یا چهار سیمه و به واحد کنترل موتور منتقل می شود (ECU).

2. منطق خروجی سیگنال
ECU دمای آب را پس از دریافت سیگنال ولتاژ به صورت بلادرنگ محاسبه می کند:
شرایط دمای پایین (-20℃): زاویه پیشروی جرقه را 8-12 درجه افزایش دهید و مقدار تزریق را افزایش دهید (+30% جبران شروع سرد).
شرایط دمای بالا (100℃): برای جلوگیری از انفجار، زاویه پیشروی جرقه را 4-6 درجه به تاخیر بیندازید.

II. محل نصب و نوع

‌طبقه بندی مکان	‌نسبت	‌نمونه های مدل معمولی
ژاکت آب سر سیلندر/سیلندر	65%	تویوتا کرولا (سمت راست بلوک سیلندر)
کانال آب نزدیک ترموستات	22%	هوندا آکورد (جلوی موتور)
لوله خروجی رادیاتور	13%	فورد فوکوس (پشت بلوک سیلندر)

توجه داشته باشید: مدل های مدرن بیشتر از یک سنسور یکپارچه چهار سیم استفاده می کنند, که در رابط ترموستات در کنار سرسیلندر ثابت می شود.

III. توضیح دقیق توابع و اثرات
1. کنترل موتور
اصلاح سوخت: غلظت تزریق را در دمای پایین افزایش دهید و مقدار تزریق مرجع را در دمای بالا بازیابی کنید.
تنظیم سرعت در حالت آزاد: سرعت را به 1200-1500 دور در دقیقه در دمای پایین افزایش دهید (از طریق شیر کنترل سرعت دور آرام).
2. مدیریت سیستم خنک کننده
وقتی دمای آب ≥95 ℃ است, فن خنک کننده برای راه اندازی فعال می شود (با سوئیچ کنترل دمای معمولی بسته هماهنگ شده است).
زمانی که دما به طور غیر طبیعی بالا باشد (＞105 ℃), حالت عملکرد پرسرعت فن فعال می شود.
3. ابزار و تشخیص
گیج دمای آب درایو دمای واقعی را نمایش می دهد (خطا <± 15 درجه طبیعی است).
کد خطای خروجی (مانند P0115/P0118) برای خواندن ابزار تشخیص.

من. بروز خطا و تشخیص
انواع خطاهای رایج

‌پدیده گسل	‌علت ریشه ای	‌تاثیر روی موتور
شروع سرد سخت	مدار باز ترمیستور / اتصال کوتاه	ECU نمی تواند مخلوط غنی ارائه دهد
نوسان سرعت دور آرام/چشمک می زند	رانش سیگنال (مقدار مقاومت غیر طبیعی)	خرابی اصلاح تزریق سوخت
نمایشگر غیر طبیعی گیج دمای آب	تماس ضعیف خط یا آسیب سنسور	نشانگر گیر کرده یا نشانگر خارج از محدوده است
فن به دویدن ادامه می دهد	هشدار کاذب سیگنال دمای بالا (مانند اتصال کوتاه به قطب مثبت)	ECU به عنوان گرمای بیش از حد اشتباه ارزیابی شده است

روش تشخیصی
1. تست مقاومت
سنسور را بردارید و از یک مولتی متر برای اندازه گیری مقاومت بین پایانه ها استفاده کنید:
30℃ محیط زیست: مقدار مقاومت معمولی 1.4-1.9kΩ.
80℃ غوطه وری در آب گرم: مقاومت باید به 0.3-0.4kΩ کاهش یابد (اگر بدون تغییر, شکست).

2. تجزیه و تحلیل جریان داده ها
ابزار تشخیصی جریان داده ECU را می خواند:
ارزش عادی: 90-105 ℃ (رانندگی).
اعلان خطا: نمایشگر -40℃ (مدار باز) یا 130 درجه بدون تغییر (اتصال کوتاه).

حرفهای. اقدامات احتیاطی نگهداری
1. مشخصات عملیات تعویض
برای جلوگیری از ورود هوا به سیستم خنک کننده، قبل از برداشتن سنسور، مایع خنک کننده را تخلیه کنید.
در هنگام نصب از درزگیر استفاده کنید, و گشتاور را روی 8-12N•m کنترل کنید (جلوگیری از نشت).
2. انتخاب مدل و تطبیق
محدوده مقاومت: نیاز به مطابقت با ویژگی های مقاومت 275-6500Ω ماشین اصلی.
نوع رابط: مشخصاتی مانند نخ M18×1.5 یا نخ مخروطی ZM14 را تأیید کنید..
هشدار: خرابی سنسور می تواند باعث افزایش مصرف سوخت بیش از بیش از 15% یا آسیب دائمی به موتور, و باید به موقع تعویض شود.
پری دریایی کپی کد
نمودار TD
بوها[خرابی سنسور دمای آب] –> ب{مراحل تشخیص}
ب –> سی[اندازه گیری مقاومت مولتی متر]
ب –> D[ابزار تشخیصی جریان داده را می خواند]
سی –>|مقاومت غیر طبیعی| E[سنسور را تعویض کنید]
D –>|رانش سیگنال| E
سی –>|مقاومت معمولی| اف[اتصال به زمین را بررسی کنید]
D –>|سیگنال معمولی| جی[سیستم های دیگر را بررسی کنید]
