سوئیچ محافظت بیش از حد موتور میکرو & محافظ اضافه بار

مقایسه تفاوت بین سوئیچ حفاظت از گرمای بیش از حد میکرو موتور & محافظ اضافه بار. وقتی صحبت از محافظ های حرارتی میکرو موتور می شود, محدوده قیمت بین $0.1 یوان و $0.4 یوان. مدل ها شامل 5ap هستند, TB02-BB8D, 17هستم, KSD9700, ST01, S06, و غیره, که عمدتا برای موتورهای برف پاک کن سانروف صندلی استفاده می شود و دارای ویژگی های آب بندی و ضد آب هستند. پارامترهای مدل 17AM: به طور معمول بسته است, دمای عملیاتی 120 درجه, حداکثر جریان 10A~35A. عملکرد تنظیم مجدد خودکار, مناسب برای سربازی, پزشکی و سایر رشته ها. در اینجا باید بر محدوده دما و پارامترهای جریان تأکید کنیم, و همچنین ویژگی های تنظیم مجدد خودکار.

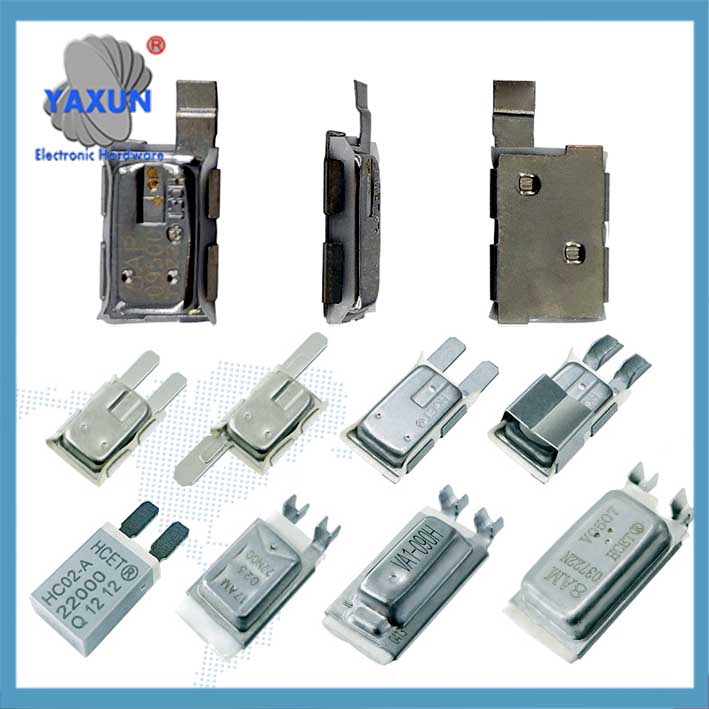

موتور TB05, BB8DTB02, ST-22 35 ℃- 160℃ محافظ حرارتی مینی

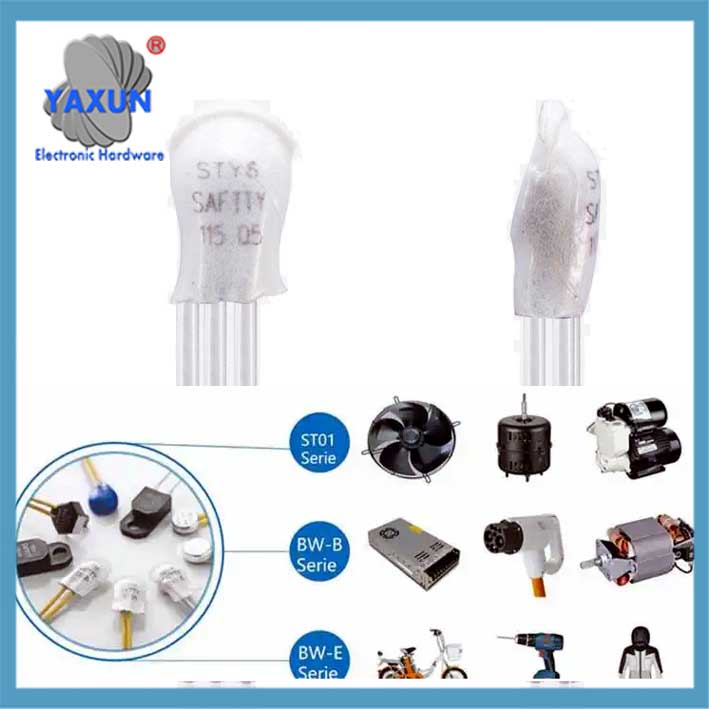

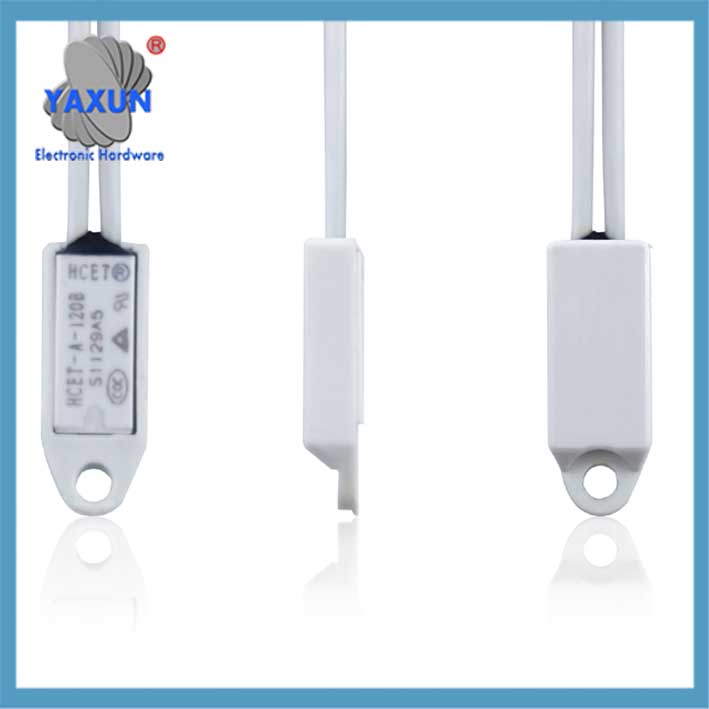

سوئیچ کنترل دمای محافظ میکرو حرارتی S01, S06, ST-22

2نماینده, 6AP, 17Am+PTC, 5AP, 8من, سوئیچ محافظت بیش از حد موتور KSD9700

در مورد محافظ های اضافه بار موتور, محافظ موتور موتور (M-B) استفاده از فناوری ریزپردازنده. دارای چندین حفاظت مانند جریان بیش از حد است, شکست فاز, و غرفه, و زمان سفر قابل تنظیم است (0.2-30 ثانیه), و از تنظیم مجدد دستی یا الکتریکی پشتیبانی می کند. روش تنظیم پارامتر تکمیل شده است, مانند تنظیم حفاظت جریان اضافه روی 1.5-2 برابر جریان نامی و اضافه بار به 1.1-1.3 بار. این تنظیمات برای کاربردهای عملی بسیار مهم هستند.

پس از اتمام راه‌اندازی، محافظت در برابر اضافه بار موتور در حالت توقف فعال می‌شود. زمانی که جریان از مقدار تنظیم شده بیشتر شود, بلافاصله عمل خواهد کرد. حفاظت از شکست سریع برای خطاهای اتصال کوتاه است, و به دو حالت تقسیم می شود: راه اندازی و بهره برداری. حفاظت معکوس زمان گرمای بیش از حد بر اساس مدل انباشت گرما است, ترکیب اثرات حرارتی جریان های توالی مثبت و منفی. این مکانیسم‌های حفاظتی باید در نکاتی توضیح داده شوند تا اطمینان حاصل شود که کاربران نحوه رسیدگی به خطاهای مختلف را درک می‌کنند.

از نظر نصب و سازگاری, اشاره می شود که محافظ را می توان در قسمت جلویی اینورتر نصب کرد, اما باید به تطابق جریان نامی و الزامات اتصال به زمین توجه شود (قطر سیم ≥3.5mm², مقاومت <10اوه). تفاوت بین رله حرارتی و رله دما در این است که اولی بر اساس اثر حرارتی جریان است, و دومی برای اندازه گیری دما در داخل موتور نصب می شود. برای جلوگیری از سردرگمی لازم است در اینجا متمایز شود.

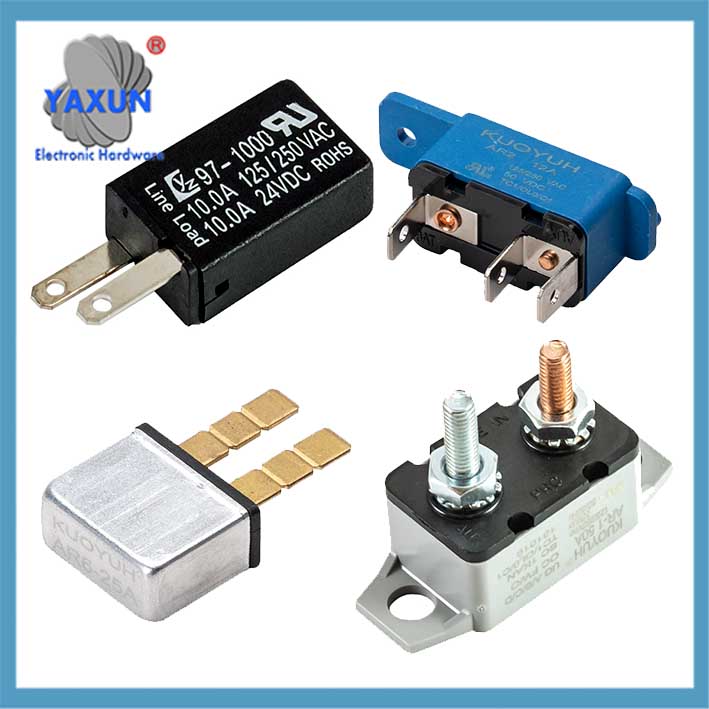

قطع کننده مدار موتور خودرو AR, AR2, 24, 97, 18, 17 سری

98 کتابچه راهنمای سری, تنظیم مجدد خودکار محافظ اضافه بار موتور

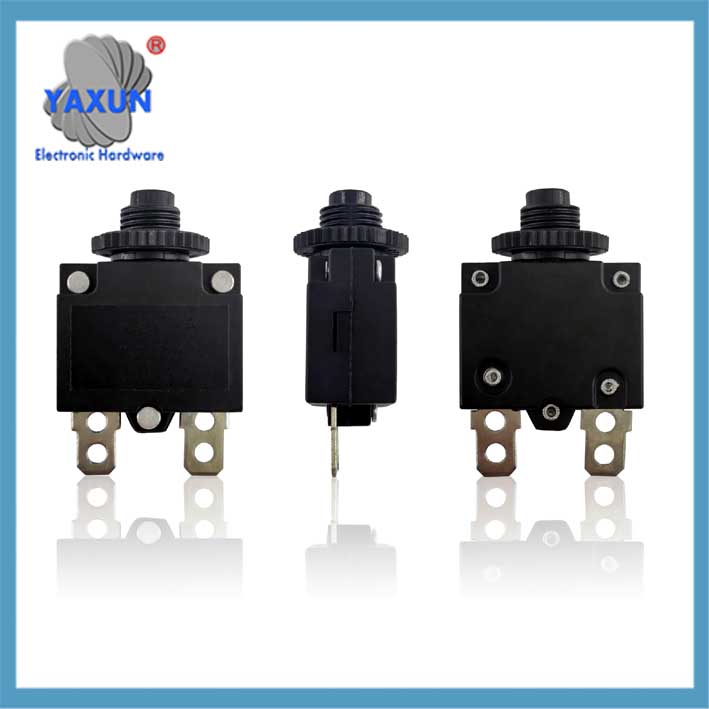

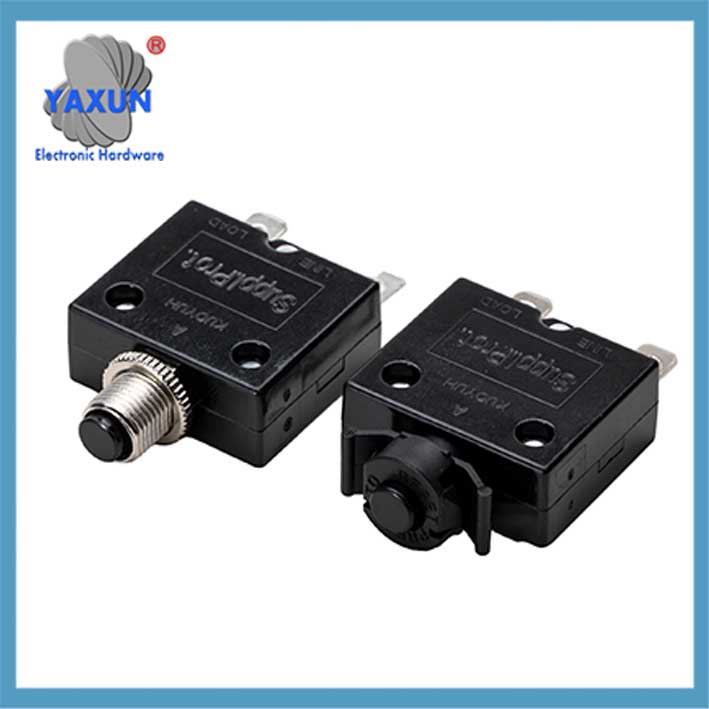

KUOYUH 88 محافظ اضافه بار موتور سری

من. سوئیچ محافظ در برابر گرمای بیش از حد (محافظ دما)
اصل کار و خصوصیات
استفاده از عناصر حسگر دما دو فلزی, زمانی که دما به آستانه تعیین شده برسد, کنتاکت ها به طور خودکار باز/بسته می شوند و مدار را قطع می کنند; هنگامی که دما کاهش می یابد, به طور خودکار ریست می شود و کار را از سر می گیرد.
مدل های معمولی: مانند ساعت 17 صبح, 17AM + PTCT, سری TB02-BB8D, دمای کار 40 ~ 160 ℃, حداکثر جریان 10A~60A, ولتاژ نامی 250 ولت, طراحی به طور معمول بسته, با عملکرد آب بندی ضد آب.
حجم و نصب: طراحی مینیاتوری (مانند نصب تخت), مناسب برای صحنه های با فضای محدود, به طور مستقیم در سیم پیچ موتور یا سطح جزء گرمایش تعبیه شده است.

سناریوهای کاربردی اصلی
میکرو موتورهای خودرو: موتورهای سانروف, موتورهای برف پاک کن, موتورهای تنظیم صندلی, OTC.
لوازم خانگی: دستگاه های کم مصرف مانند فن های خنک کننده, موتورهای پمپ آب, و ابزارهای برقی که نیاز به جلوگیری از گرمای بیش از حد دارند.
در سیستم جرقه زنی, می تواند موتور را خاموش کند تا از گرم شدن بیش از حد آسیب جلوگیری کند.

II. محافظ اضافه بار (محافظ موتور KUOYUH)
مکانیسم حفاظتی چند منظوره
حفاظت از اضافه بار: هنگامی که از مقدار نامی تجاوز می کند، جریان و حرکت را کنترل کنید (معمولا تنظیم می شود 1.1-1.3 بار).
حفاظت از اتصال کوتاه: هنگامی که جریان به طور غیر عادی افزایش می یابد، فورا مدار را قطع کنید (زمان اقدام <0.1 دوم).
محافظت از ضربه چاقو: اگر جریان پس از شروع به 200٪ از مقدار نامی ادامه دهد, بلافاصله عمل خواهد کرد.
‌حفاظت از دست دادن / عدم تعادل فاز: زمانی که افت فاز یا عدم تعادل سه فاز وجود دارد, درون پاسخ خواهد داد 3 ثانیه.
جریان عبوری از مدار موتور را کنترل می کند و زمانی که جریان از حد از پیش تعیین شده فراتر رفت مدار را باز می کند..
مکانیسم:
می تواند حرارتی باشد (با استفاده از یک نوار دو فلزی) یا الکترونیکی, و پس از تأخیر زمانی معینی سفر می کند تا امکان شروع موج را فراهم کند.
موارد استفاده:
از موتورها در برابر آسیب ناشی از شرایط جریان بیش از حد پایدار محافظت می کند, مانند مواردی که در اثر گیر کردن پروانه یا بار با گشتاور بالا ایجاد می شود.
مثال:
یک محافظ اضافه بار کمپرسور یخچال در صورت گرم شدن بیش از حد کمپرسور یا روشن نشدن آن، آن را خاموش می کند..

ویژگی های ارتقاء فناوری
ریزپردازنده یکپارچه, از نظارت زمان واقعی با دقت بالا پشتیبانی می کند, ولتاژ, درجه حرارت, و علت عیب را از طریق LED نمایش می دهد.
این هر دو عملکرد ارتباطی را دارد (مانند رابط RS485) و از تنظیم مجدد و آپلود داده از راه دور پشتیبانی می کند.
سازگار با نصب ریل 35 میلی متری, می تواند به طور مستقیم جایگزین رله های حرارتی سنتی شود.

III. نقاط انتخاب و نصب
اصل تنظیم پارامتر
جریان حفاظتی بیش از حد: تنظیم کنید 1.5-2 برابر جریان نامی موتور.
حفاظت در برابر دما: جریان نامی است 0.8 برابر ارزش نامی موتور.
حفاظت از غرفه: آستانه تعیین شده است 200% از جریان نامی, و عمل با تاخیر صفر است.

ملاحظات سازگاری
هنگام نصب قسمت جلویی اینورتر, توان خروجی اینورتر باید مطابقت داشته باشد, و جریان نامی به حداکثر تنظیم می شود تا از تحریک کاذب جلوگیری شود.
الزامات زمین: محافظ و موتور باید به طور مطمئن به زمین متصل شوند (قطر سیم ≥ 3.5 میلی متر مربع سیم مسی, مقاومت زمین <10اوه).

من. مقایسه محصولات معمولی

نکته: برای موتورهای میکرو, سوئیچ های دمای یکپارچه (مانند ساعت 17 صبح) برای حفاظت فشرده ترجیح داده می شوند; در سناریوهای صنعتی, محافظ های هوشمند (مانند ARD2) برای مقابله با عیوب پیچیده مورد نیاز است.
