عنصر سنجش دما دو فلزی KSD301/KSD302

در ادامه به تجزیه و تحلیل دقیق ویژگی های سازه می پردازیم, اصل کار و نکات فنی عنصر سنجش دمای هسته کلید دما KSD301/KSD302 – نوار دو فلزی:
من. ویژگی های اصلی عنصر حسگر دما دو فلزی

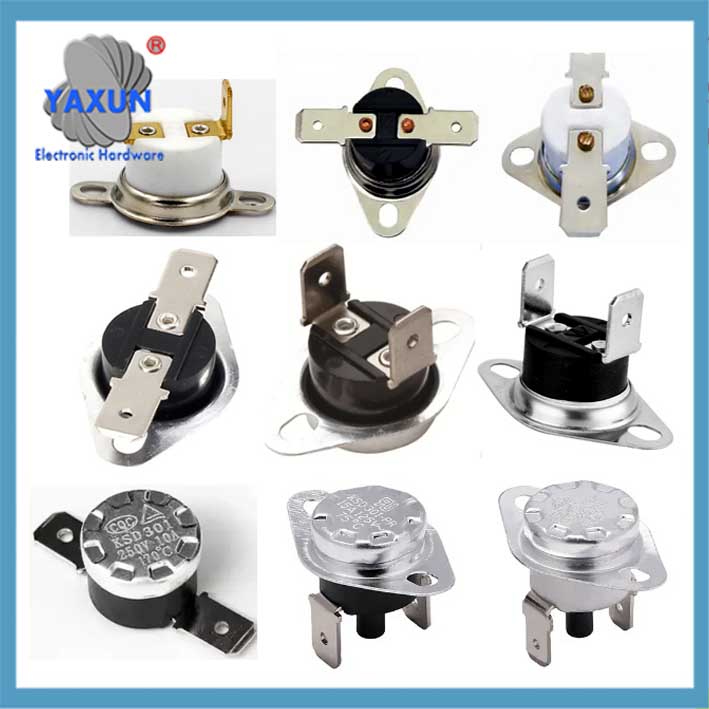

عنصر حسگر دما دو فلزی سوئیچ دمای عادی باز KSD301

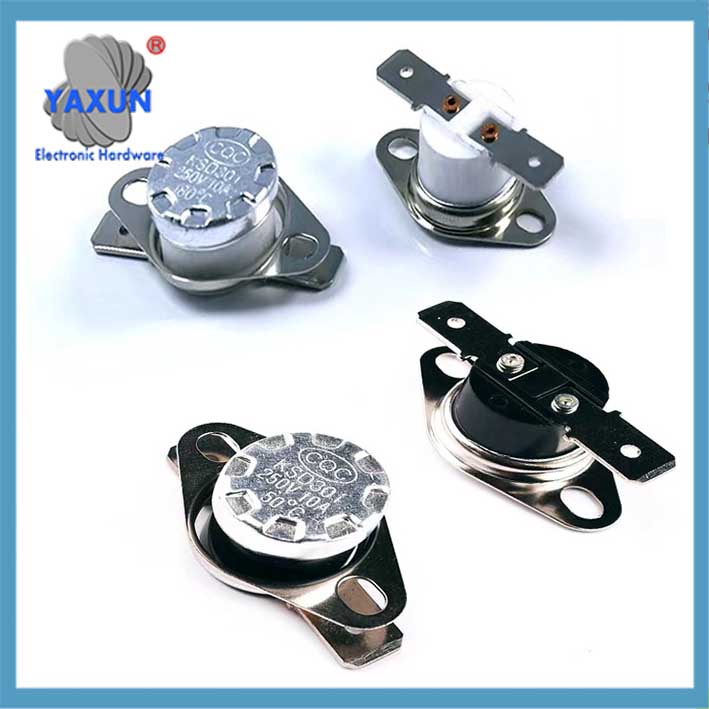

سوئیچ محدودیت دمای بالا KSD301

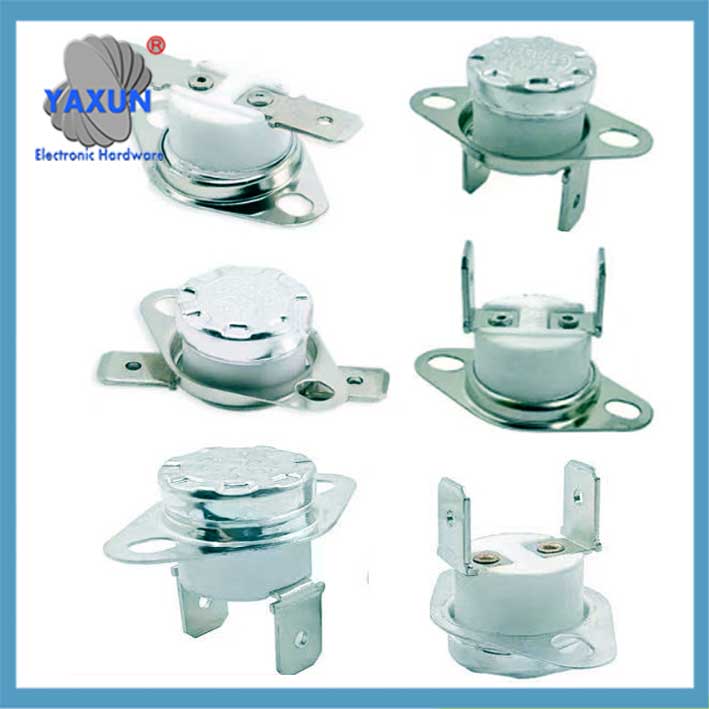

عنصر سنجش دما دو فلزی KSD301

پارامترهای سوئیچ دما KSD301

II. تجزیه فرآیند کار
پری دریایی کپی کد
نمودار LR
بوها[حالت دمای معمولی] –>|نوار دو فلزی آزاد و مستقیم| ب[تماس بسته/باز]
سی[دما به مقدار عمل افزایش می یابد] –>|تغییر ناگهانی ارتفاع قوس نواری دو فلزی| D[مکانیزم درایو پرش آنی]
D –>|نوع معمولی بسته| E[مدار قطع تماس]
D –>|نوع معمولی باز| اف[مدار اتصال تماسی]
جی[دما کاهش می یابد تا مقدار بازنشانی شود] –>|نوار دو فلزی به حالت مستقیم باز می گردد| ب

نکته کلیدی: تغییر ناگهانی ارتفاع قوس نواری دو فلزی منبع این نام است “سوئیچ قطع کننده نوع ضربه ای”, اطمینان حاصل شود که عمل تماس تمیز است و حالت میانی ندارد.

III. نکات کلیدی برای استفاده و نگهداری
از آسیب های مکانیکی جلوگیری کنید
فشار دادن نوار دو فلزی با نیروی خارجی ممنوع است, زیرا تغییر شکل باعث می شود دمای عمل تغییر کند یا از بین برود.
الزامات هدایت حرارتی
سطح نصب باید صاف و تمیز باشد, و گریس حرارتی باید اعمال شود تا اطمینان حاصل شود که گرما به موقع به نوار فلزی منتقل می شود.
محدودیت های دما
حد تحمل نوار دو فلزی: کوتاه مدت ≤300℃, بلند مدت ≤240℃ (گرمای بیش از حد مستعد خستگی فلز است).
تطبیق بار
تجاوز از جریان نامی به شدت ممنوع است (مانند مدل 10 آمپر متصل به بار 15 آمپر), زیرا دمای بالای قوس باعث متخلخل شدن نوار دو فلزی می شود.

من. مرجع تشخیص عیب
چسبندگی تماسی : جریان بار بیش از حد باعث جوش قوس می شود, و تطابق بار باید بررسی شود و مدل باید جایگزین شود.
تاخیر اقدام : سطح نصب از نظر حرارتی ضعیف است یا نوار دو فلزی در حال پیر شدن است, بنابراین مجدداً گریس سیلیکون بزنید یا قطعه را تعویض کنید.
بازنشانی خرابی : نوار دو فلزی تغییر شکل داده و گیر کرده است, و ترموستات به طور کلی باید تعویض شود.

▶️ خلاصه: نوار دو فلزی است “سنسور دما + محرک” مؤلفه یکپارچه KSD301. طراحی ساختار دیسک شکل و نسبت آلیاژ آن به طور مستقیم دقت و قابلیت اطمینان کنترل دما را تعیین می کند.
