Termistores PTC para calentamiento a temperatura constante

Descripción general del producto
Las características de calentamiento a temperatura constante de los termistores PTC para calentamiento a temperatura constante están determinadas por las propiedades del material.. El principio es que cuando se aplica energía al termistor PTC, El autocalentamiento hace que la temperatura del componente aumente., causando que el valor de resistencia entre en la región de transición y la corriente caiga rápidamente. Como consecuencia, la temperatura de la superficie del termistor PTC permanece constante. Esta temperatura depende únicamente de la temperatura Curie del termistor PTC y del voltaje aplicado., y es en gran medida independiente de la temperatura ambiente.

Los calentadores de temperatura constante PTC son dispositivos de calefacción diseñados para utilizar las características de calentamiento a temperatura constante de los termistores PTC.. En bajo- y aplicaciones de calentamiento de potencia media, Los calentadores PTC ofrecen ventajas sobre los elementos calefactores tradicionales, como calentamiento a temperatura constante, sin llamas abiertas, alta eficiencia de conversión de calor, Influencia mínima del voltaje de la fuente de alimentación, y una larga vida útil. Su uso en electrodomésticos eléctricos es cada vez más favorecido por R&D Ingenieros.

Los termistores PTC para calentamiento a temperatura constante se pueden fabricar en una variedad de formas y especificaciones.. Las formas comunes incluyen discos., rectángulos, tiras, anillos, y poros en forma de panal. La combinación de los elementos calefactores PTC mencionados anteriormente con componentes metálicos puede crear varios calentadores PTC de alta potencia..

Diseño de aplicaciones
Utilizando el principio de calentamiento a temperatura constante de los termistores PTC, Estos dispositivos pueden diseñarse para aplicaciones como planchas de pelo., pinzas para el cabello, pinzas para el cabello, permanentes, permanentes, permanentes de cerámica, pinzas para el cabello, rizadores, peines electricos, rizadores de pelo de iones negativos, masajeadores, repelentes de mosquitos, repelentes de mosquitos, dispensadores de espirales para mosquitos, dispensadores de fragancias, dispensadores de perfumes, pistolas de pegamento termofusible, baños de pies calientes, maquinas laminadoras, tazas termo, calderas de agua, máquinas de café, calentadores de cafe, calentadores de cafe, dispensadores de agua, dispensadores de agua fría y caliente, calentadores de leche, calentadores de agua, calentadores de ducha, repelentes de mosquitos electricos, calentadores de manos, secadoras, placas eléctricas calientes, planchas electricas, soldadores electricos, adhesivos termicos electricos, rizadores, duchas, calentadores de ventilador, cuartos de secado, calentadores electricos, calentadores electricos, sistemas de aire acondicionado, sistemas de calefacción de aire acondicionado, calentadores de espacio, sistemas de calefacción de aire, hervidores de agua caliente, Secadores de zapatos, dispositivos para secar zapatos, calentadores de pies, placas calefactoras eléctricas, analizadores de espectro, terapia de espectro, dispositivos de fisioterapia, calefacción por infrarrojos, secadoras de ropa, carburadores de motocicleta, humidificadores electricos, Calefacción a prueba de humedad para instrumentos eléctricos., Pequeño dispositivo de cristal para baños a temperatura constante., incubadoras de temperatura constante, termos electronicos, cajas aisladas, tazas aisladas, bandejas aisladas, gabinetes aislados, mesas aisladas, placas calefactoras eléctricas, dispositivos de terapia termal, maquinas de cafe caliente, tratamientos de belleza con vapor, fundidores de cera, generadores de vapor, humidificadores, humidificadores, extrusoras de chocolate, paquetes calientes, soldadores electricos, acupuntura, catéteres urinarios, calentadores de pies, secadores de manos, maquinas de algodon de azucar, masajeadores, calentamiento de bombonas de gas licuado, pequeños calentadores de aire caliente, secadores de pelo, calentadores de habitación, secadoras, gabinetes secos, secadoras de ropa, equipos de secado industriales, Calentador eléctrico de tolva recolectora de polvo, calentador eléctrico de locomotora de tren, calentamiento del molde, armario eléctrico calefacción a prueba de humedad, monitorear a prueba de humedad, horno electrico, tostadora electrica, caja de infusión, equipo medico, electrodomésticos, electrodomésticos diarios, pequeños electrodomésticos…etc..

Fabricante chino del calentador PTC

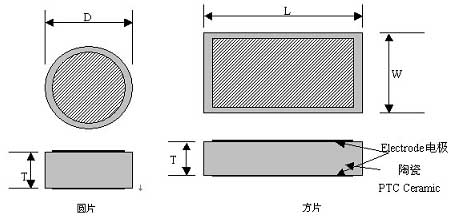

La estructura y el tamaño de la placa calefactora PTC.

Parámetros del modelo

Resistencia a la temperatura del anillo 25°C/Ω	Temperatura de la superficie /℃	Voltaje máximo /V	Diámetro diámetro/mm	Longitud L/mm	Ancho ancho/mm	Espesor T/mm
500~1500	50	270	8			3
300~800	85	140		16	11	2.5
150~400	90	140		16	11	2.5
600~1500	100	270	20			2.5
500~1500	110	270		16	11	2.2
500~1500	130	270	20			2.2
200~800	150	140	10.8			2.2
200~800	155	270	10.8			2.2
500~1500	155	270	10.8			2.2
1.5~5K	170	140		5	4	1.6
150~500	175	140	10.8			2.2
500~1500	180	270	10.8			2.2
200~800	185	270	10.8			2.2
1~3K	195	270	8			2.5
800~2K	230	270		19	12	2.2
800~2K	250	270	13			2.5
2~5K	250	270	20			2.5
300~1K	250	140		23.5	10	2.2
800~2K	255	270		23.5	10	2.2
500~2K	275	270		35	10	2.1
300~800	280	140		24	15	2.5
0.8~3.5K	280	270		24	15	2.5

Notas de uso
1) El calentador PTC cuenta con control automático de temperatura constante., eliminando la necesidad de un sistema de control de temperatura. Es el componente principal de todos los calentadores PTC..
2) Hay cuatro tipos de electrodos disponibles: níquel no electrolítico + plata, aluminio fundido, aluminio impreso + plata, y aluminio impreso.
3) El rango de tensión de funcionamiento es muy amplio.. Incluso con un aumento del doble de la tensión de funcionamiento, la temperatura de la superficie cambia mínimamente.
4) Cuando se utilizan varios calentadores PTC juntos, deben estar conectados en paralelo, no en serie.
5) Este producto no tiene cables ni aislamiento.. Si esto no es factible, Seleccione un modelo con una película aislante externa o una carcasa de metal..

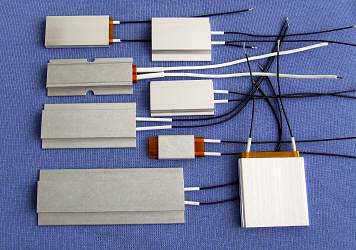

Calentador PTC con carcasa metálica

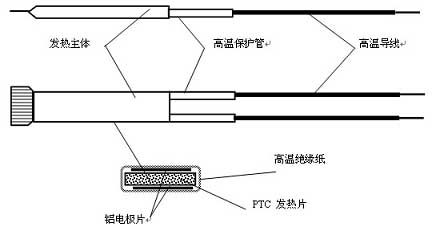

Dimensiones y estructura del calentador PTC de carcasa metálica.

Dimensiones y estructura de calentadores PTC de película aislada externamente

Parámetros del modelo

Longitud/mm	Ancho/mm	Espesor/mm	Temperatura de la superficie/℃	Tensión soportada de aislamiento/V	Voltaje de funcionamiento/V
30~120	20	5.0	60~280	3750	100~240
30~120	30	6.0	60~280	3750	100~240
30~120	33	7.0	60~280	3750	100~240
30~120	35	7.0	60~280	3750	100~240
30~120	40	7.0	60~280	3750	100~240
30~120	43	7.0	60~280	3750	100~240
30~120	46	7.0	60~280	3750	100~240
30~120	56	7.0	60~280	3750	100~240

Las temperaturas se pueden diseñar entre 60°C y 280°C, y los voltajes de operación se pueden diseñar entre 12V y 240V, dependiendo de los requisitos del cliente.

Precauciones de uso
1) Después de aplicar energía, La potencia de calentamiento disminuye gradualmente y luego se estabiliza.. La potencia estable depende de las condiciones de funcionamiento.. La potencia de un mismo calentador PTC puede variar varias veces según las condiciones de funcionamiento.. Cuanto más rápida sea la disipación del calor, cuanto mayor sea el poder estable; cuanto mayor sea la temperatura de la superficie del PTC, cuanto mayor sea el poder.
2) La temperatura de la superficie del calentador PTC está controlada por el propio PTC y puede controlarse desconectando el circuito., pero no ajustando el voltaje.
3) Si bien los PTC son inherentemente altamente confiables y tienen una larga vida útil, Un montaje inadecuado puede provocar inestabilidad en la energía y la temperatura..
4) Cuando se utilizan varios PTC, deben estar conectados en paralelo, no en serie.

Calentadores PTC de película aislada externamente

Dimensiones y estructura de calentadores PTC de película aislada externamente

Parámetros del modelo

Longitud (milímetros)	Ancho (milímetros)	Espesor (milímetros)	Temperatura de la superficie (°C)	Tensión soportada de aislamiento (V)	Voltaje de funcionamiento (V)
24	10	3.0~3.5	85~280	3750	100~240
24	15	3.0~3.5	85~280	3750	100~240
35	8	3.0~3.5	85~280	3750	100~240
35	10	3.0~3.5	85~280	3750	100~240
35	13	3.0~3.5	85~280	3750	100~240
35	15	3.0~3.5	85~280	3750	100~240
48	8	3.0~3.5	85~280	3750	100~240
48	10	3.0~3.5	85~280	3750	100~240
48	13	3.0~3.5	85~280	3750	100~240
48	15	3.0~3.5	85~280	3750	100~240
60	8	3.0~3.5	85~280	3750	100~240
60	10	3.0~3.5	85~280	3750	100~240
60	13	3.0~3.5	85~280	3750	100~240
60	15	3.0~3.5	85~280	3750	100~240
70	8	3.0~3.5	85~280	3750	100~240
70	10	3.0~3.5	85~280	3750	100~240
70	13	3.0~3.5	85~280	3750	100~240
70	15	3.0~3.5	85~280	3750	100~240
70 arriba	15	3.0~3.5	85~280	3750	100~240

Las temperaturas se pueden diseñar entre 50°C y 280°C, y los voltajes de operación se pueden diseñar entre 3V y 240V, dependiendo de los requisitos del cliente.
