Interruptor de límite de temperatura KSD301
KSD301 realiza el control de la temperatura a través del elemento de detección de temperatura bimetálica: Cuando la temperatura del equipo alcanza la temperatura de acción preestablecida, La tira bimetálica se deforma por el calor y impulsa instantáneamente el contacto para desconectar el circuito; Después de que la temperatura cae a la temperatura de reinicio, El contacto cierra y reanuda automáticamente.
KSD301 is a widely used bimetallic temperature-controlled Limit switch, mainly used for overheat protection or temperature control of electrical equipment. Its main features and information are as follows:
I. Core Principle
KSD301 realiza el control de la temperatura a través del elemento de detección de temperatura bimetálica: Cuando la temperatura del equipo alcanza la temperatura de acción preestablecida, La tira bimetálica se deforma por el calor y impulsa instantáneamente el contacto para desconectar el circuito; Después de que la temperatura cae a la temperatura de reinicio, El contacto cierra y reanuda automáticamente.
II. Key Parameters
| Parameters |
Typical values | Remarks |
| Rated voltage/current | CA 250 V / 5A、10A、15A、16A | Applicable to resistive loads |
| Rango de temperatura de acción | 40°C–250°C | 5°C steps available |
| Temperature accuracy | ± 2 ℃、±3℃、±5℃、±10 ℃ | Dependiendo del modelo |
| Reset temperature difference | 8–100℃ (personalizable) | Action and reset temperature difference |
| Resistencia de contacto | ≤50mΩ | |
| Insulation resistance | ≥100MΩ | |
| Mechanical life | ≥100.000 veces |
 Interruptor de límite de temperatura KSD301 |
 Interruptor de temperatura KSD301 |

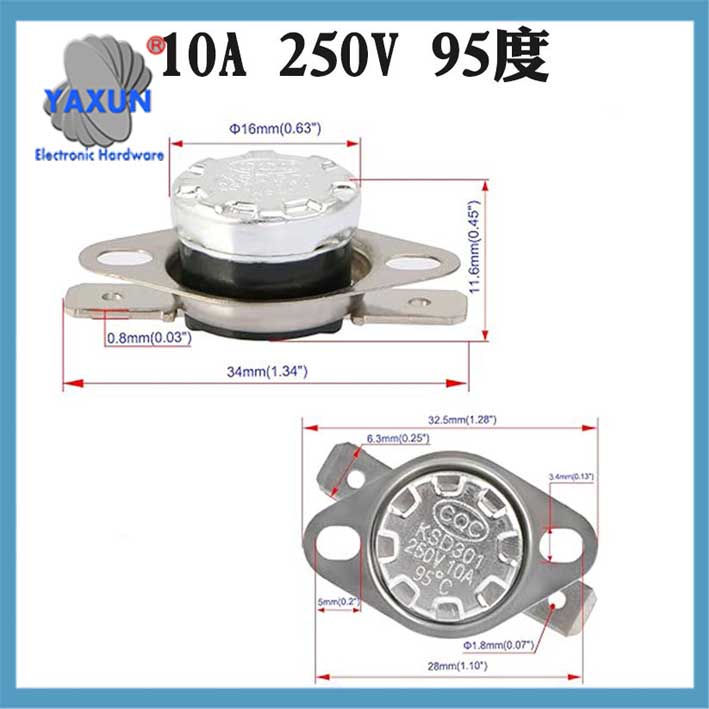

 Dimensional parameters of KSD301 temperature switch |
III. Specifications and Types
Contact Form
Normal Closed (CAROLINA DEL NORTE): The contact disconnects when the temperature rises (most commonly used).
Normal Open (NO): The contact connects when the temperature rises.
Mounting Structure
Bent-leg/flat-angle terminals are optional (remarks are required when placing an order).
Nivel de protección del gabinete: IP00 (metal enclosure grounded).
IV. Typical Applications
Electrodomésticos: dispensadores de agua, ollas arroceras, gabinetes de desinfección, hornos microondas, máquinas de café.
Equipo industrial: acondicionadores de aire, laminadores, aparatos de calefacción eléctrica.
Automotive field: diesel filter heating system.
V. Procurement and selection
Temperature marking: The required operating temperature (such as 85°C, 125°C) and contact type must be specified when purchasing.
Tip: The operating temperature tolerance and reset temperature difference must be confirmed according to the specific model. The tolerance of some high-precision models is as low as ±2°C.
