Enchufe del sensor de temperatura del agua del automóvil (para ventilador de enfriamiento del radiador)
El sensor de temperatura del agua es el componente central del sistema de enfriamiento del automóvil. Su componente central es el termistor NTC, que se instala en la cabeza del cilindro del motor o el canal de agua. Este componente se ve simple, Pero en realidad es muy crítico para el control del motor. Afectará directamente el ajuste de la ECU de la cantidad de inyección y el tiempo de encendido.
El sensor de temperatura del agua es el componente central del sistema de enfriamiento del automóvil. Su componente central es el termistor NTC, que se instala en la cabeza del cilindro del motor o el canal de agua. Este componente se ve simple, Pero en realidad es muy crítico para el control del motor. Afectará directamente el ajuste de la ECU de la cantidad de inyección y el tiempo de encendido.
 1433077 13621433077 MEK105210 NSC000100 para sistemas de enfriamiento BMW sensor de temperatura del agua |

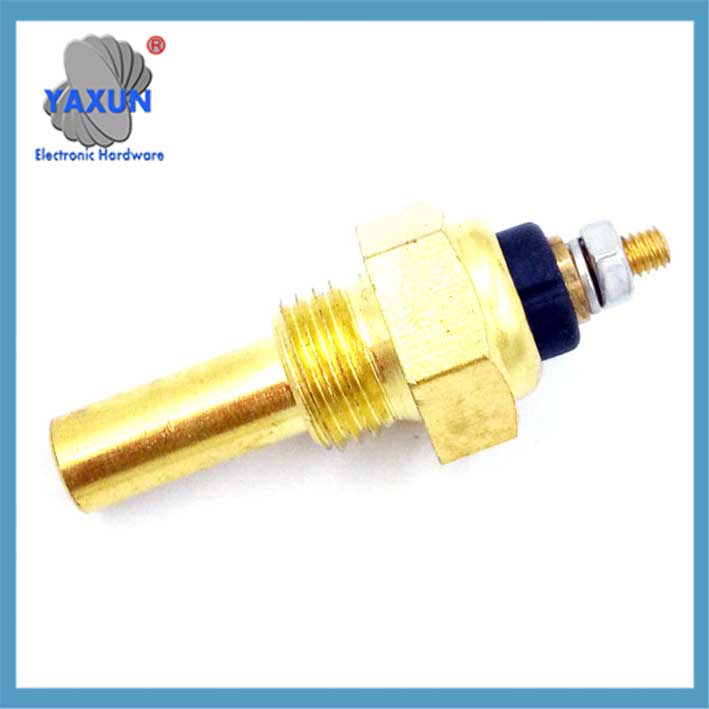

 1/2Sensor de temperatura NPT de agua VDO para indicador de temperatura de agua y aceite, 38℃ ~ 120 ℃ |
 Sensor de temperatura del agua del motor 3/8 NPT 3W 103 Parte del generador de sensor de temperatura del agua del motor de latón |
La resistencia del termistor dentro del sensor cambiará con la temperatura.: cuanto menor sea la temperatura, cuanto mayor sea la resistencia, y cuanto mayor sea la temperatura, cuanto menor sea la resistencia. La ECU determina la temperatura del agua midiendo este cambio de resistencia.. 8 Nota complementaria: A 30°C, la resistencia suele estar entre 1,4 y 1,9 kΩ.
La posición de instalación del sensor de temperatura del agua varía mucho según los diferentes modelos.: Corolla está en el lado derecho del bloque de cilindros., Accord está en la parte delantera del motor., y el foco está en la parte trasera del bloque de cilindros.. Los modelos modernos están más instalados en el lado de la culata, cerca del termostato..
Fenómenos de falla comunes de los sensores de temperatura del agua.: arranque en frío difícil, Velocidad de ralentí inestable, indicador de temperatura del agua anormal, etc.. El motor necesita aumentar la cantidad de inyección en 30% a bajas temperaturas, y si el sensor falla, no se puede compensar correctamente.
Hay cinco formas de detectar sensores de temperatura del agua.: medición de resistencia con multímetro, prueba de agua caliente, análisis de flujo de datos, etc.. Entre ellos, La prueba de calentamiento con un multímetro es el método de detección in situ más utilizado..
Al reemplazar el sensor de temperatura del agua, primero se debe drenar el refrigerante, De lo contrario, provocará la entrada de aire en el sistema de refrigeración.. Después de la instalación, También se debe comprobar el sellado para evitar fugas de refrigerante..
 0015422317 A0105422317 0025425917 0005423717 3455427417 Interruptor del sensor de temperatura del agua refrigerante |

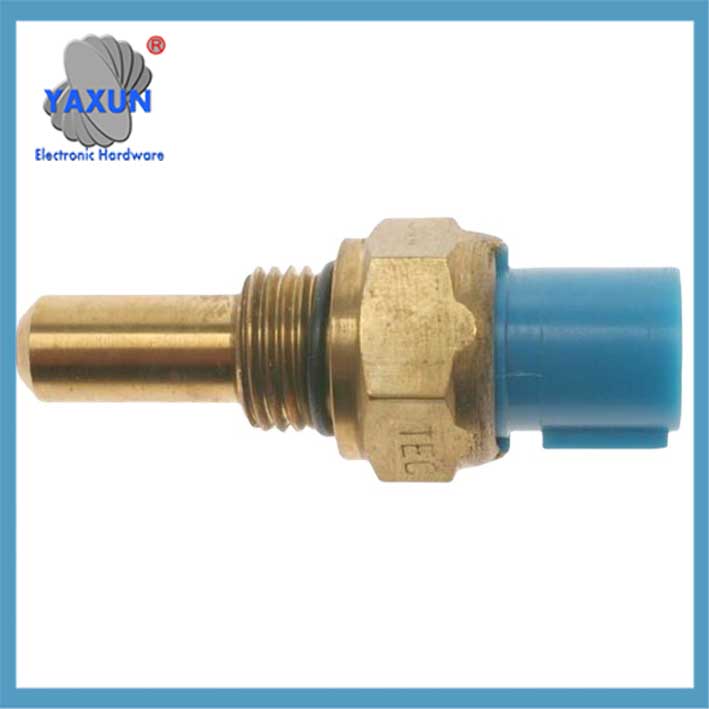

 Interruptor térmico del sensor del coche Honda 37770-PY3-A01 37770PY3A01 |
 Aplicable al sensor de temperatura del agua Daewoo Chevrolet 96279857 96325864 |
La siguiente es una descripción completa del sensor de temperatura del agua para automóviles., que se organiza en combinación con principios técnicos, características funcionales y puntos de solución de problemas:
I. Estructura central y principio de funcionamiento.
1. Características del termistor
Usando coeficiente de temperatura negativo (CNT) materiales semiconductores, El valor de resistencia disminuye exponencialmente cuando aumenta la temperatura (aproximadamente 2,5 kΩ a 20 ℃, y cae a 0.3kΩ a 80 ℃).
El cambio de resistencia se convierte en una señal eléctrica. (1.3-3.8rango lineal V) a través de un circuito de tres o cuatro hilos y transmitido a la unidad de control del motor (ECU).
2. Lógica de salida de señal
La ECU calcula la temperatura del agua en tiempo real después de recibir la señal de voltaje.:
Condiciones de baja temperatura (-20℃): Aumente el ángulo de avance del encendido entre 8 y 12° y aumente la cantidad de inyección. (+30% compensación de arranque en frío).
Condiciones de alta temperatura (100℃): Retrasar el ángulo de avance del encendido entre 4 y 6° para evitar una explosión.
II. Ubicación y tipo de instalación.
| Clasificación de ubicación | Proporción | Ejemplos de modelos típicos |
| Culata/camisa de agua del cilindro | 65% | Toyota Corola (lado derecho del bloque de cilindros) |
| Canal de agua cerca del termostato | 22% | Honda Accord (frente del motor) |
| Tubo de salida del radiador | 13% | Ford Enfoque (parte trasera del bloque de cilindros) |
Nota: Los modelos modernos utilizan principalmente un sensor integrado de cuatro cables., que se fija en la interfaz del termostato en el lado de la culata del cilindro.
III. Explicación detallada de funciones y efectos.
1. control del motor
Corrección de combustible: aumentar la concentración de inyección a baja temperatura y restablecer la cantidad de inyección de referencia a alta temperatura.
Ajuste de velocidad de ralentí: aumentar la velocidad a 1200-1500 rpm a baja temperatura (a través de la válvula de control de velocidad de ralentí).
2. Gestión del sistema de refrigeración.
Cuando la temperatura del agua es ≥95 ℃, el ventilador de refrigeración se activa para iniciar (Coordinado con el interruptor de control de temperatura normalmente cerrado.).
Cuando la temperatura es anormalmente alta (>105 ℃), el modo de funcionamiento de alta velocidad del ventilador está activado.
3. Instrumentos y diagnóstico.
El indicador de temperatura del agua de accionamiento muestra la temperatura en tiempo real. (error <±15℃ es normal).
Código de falla de salida (como P0115/P0118) para que el instrumento de diagnóstico lea.
IV. Manifestación y diagnóstico de fallas.
Tipos de fallas comunes
| Fenómeno de falla | Causa principal | Impacto en el motor |
| Arranque en frío difícil | Circuito abierto/cortocircuito del termistor | La ECU no puede proporcionar una mezcla rica |
| Fluctuación/intermitente de velocidad de ralentí | Deriva de señal (valor de resistencia anormal) | Fallo de corrección de inyección de combustible |
| Pantalla anormal del medidor de temperatura del agua | Mal contacto de línea o daño al sensor | Puntero atascado o indicación fuera de alcance |
| El ventilador sigue funcionando | Falsa alarma de señal de alta temperatura (como cortocircuito al polo positivo) | La ECU se juzgó erróneamente como sobrecalentamiento |
Método de diagnóstico
1. Prueba de resistencia
Retire el sensor y use un multímetro para medir la resistencia entre los terminales.:
30℃ ambiente: valor de resistencia normal 1,4-1,9 kΩ.
80℃ inmersión en agua caliente: la resistencia debe caer a 0,3–0,4kΩ (si no cambia, falla).
2. Análisis de flujo de datos
El instrumento de diagnóstico lee el flujo de datos de la ECU.:
Valor normal: 90–105 ℃ (conduciendo).
Aviso de falla: Pantalla -40 ℃ (circuito abierto) o 130 ℃ sin cambios (cortocircuito).
V. Precauciones de mantenimiento
1. Especificaciones de operación de reemplazo
Drene el refrigerante antes de retirar el sensor para evitar la entrada de aire en el sistema de refrigeración..
Utilice sellador durante la instalación., y controlar el par a 8–12 N•m (prevención de fugas).
2. Selección y combinación de modelos.
Rango de resistencia: Debe coincidir con las características de resistencia de 275–6500 Ω del automóvil original.
Tipo de interfaz: Confirme las especificaciones como rosca M18 × 1,5 o rosca cónica ZM14..
Advertencia: La falla del sensor puede causar que el consumo de combustible aumente en más de 15% o daño permanente al motor., y necesita ser reemplazado a tiempo.
código de copia de sirena
gráfico TD
A[Fallo del sensor de temperatura del agua] –> B{Pasos de detección}
B –> do[Medición de resistencia con multímetro]
B –> D[El instrumento de diagnóstico lee el flujo de datos]
do –>|Resistencia anormal| mi[Reemplazar sensor]
D –>|Deriva de señal| mi
do –>|Resistencia normal| F[Verifique la conexión a tierra de la línea]
D –>|señal normal| GRAMO[Consultar otros sistemas]
