Cable axial 125/250V Fusible de resistencia PICO

A 2.4 x fusible de cable axial de 7 mm con una clasificación de 125/250 V y un tamaño pico es pequeño, Fusible cilíndrico diseñado para protección contra sobrecorriente en dispositivos electrónicos.. El “2.4 x 7mm” se refiere a sus dimensiones, indicando un diámetro de 2,4 mm y una longitud de 7 mm. El “cable axial” Significa que tiene cables que se extienden desde cada extremo para soldar fácilmente en una placa de circuito.. La clasificación de 125/250 V especifica el voltaje máximo que el fusible puede soportar antes de fundirse.. “pico” indica su pequeño tamaño, A menudo se utiliza en aplicaciones donde el espacio es limitado..

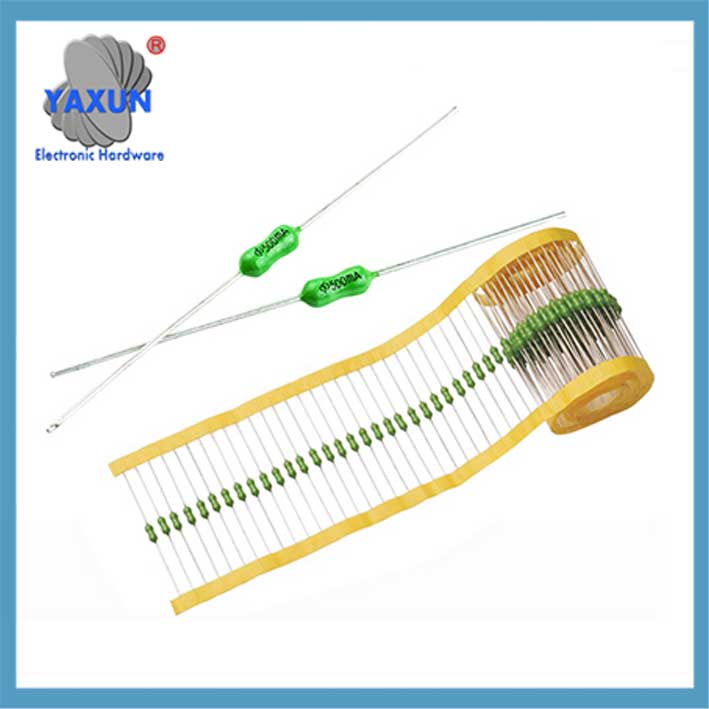

2.4 * 7Fusible de fusión rápida de resistencia de mm 63mA 125mA 250mA 1A 2A 3A 4A 5A 7A 8A 10A

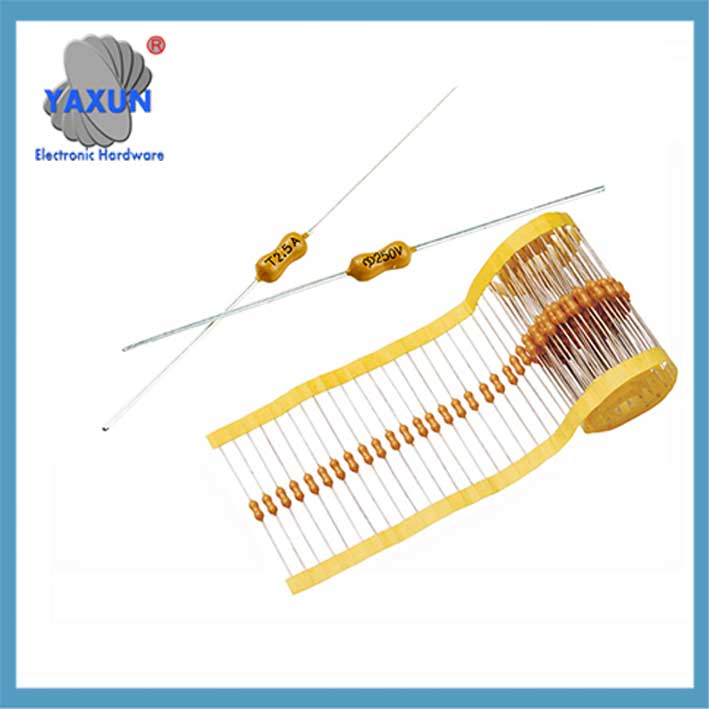

2.4 * 7mm axial Cable Verde, Fusible de acción lenta de resistencia amarilla

El Pico® II 2.4 x 7 mm Fusible de acción muy rápida Tamaño pequeño

1. ‌Características principales y clasificación‌
‌Apariencia y estructura‌: Paquete de recubrimiento epoxi, el color del cuerpo es mayormente verde o amarillo, Y algunos modelos usan anillos de colores para indicar los parámetros actuales. (como 2×6mm, 3× especificaciones de 9 mm).
‌Características de fusión‌:
tipo rápido: Velocidad de respuesta rápida, adecuado para circuitos sensibles;
tipo lento: resistir sobrecorriente a corto plazo (como la corriente de arranque del motor).
‌Doble función‌: actúa como una resistencia en funcionamiento normal y fusiona el circuito en caso de sobrecorriente‌.
Tamaño: 2.4mm x 7 mm, indicando sus dimensiones físicas.
Cable axial: El fusible tiene cables que se extienden desde ambos extremos., haciéndolo adecuado para montaje a través de orificios en una PCB.
125/250V: Esto indica el voltaje máximo que el fusible puede interrumpir de manera segura.. Se puede utilizar en circuitos de 125V o 250V..
pico: Se refiere a un factor de forma pequeño., A menudo se utiliza en dispositivos electrónicos compactos..
Fusible de resistencia: Un fusible es un dispositivo de seguridad que protege los circuitos contra sobrecorriente.. Cuando la corriente excede un cierto umbral, el elemento fusible se derrite, romper el circuito y evitar daños.
Protección contra sobrecorriente: La función principal del fusible es proteger el circuito de daños causados ​​por un flujo excesivo de corriente..
Aplicaciones Electrónicas: Estos fusibles se encuentran comúnmente en varios dispositivos electrónicos., incluyendo fuentes de alimentación, muestra, y equipos de red.

2. ‌Parámetros y modelos clave‌
‌ Especificaciones eléctricas‌:
Clasificación de voltaje:
Asegúrese de que la clasificación de voltaje del fusible sea adecuada para el circuito que protegerá..
Clasificación actual:
Elija un fusible con la clasificación de corriente correcta para que coincida con los requisitos del circuito.. El uso de un fusible con una clasificación de corriente demasiado baja hará que se funda prematuramente., mientras que usar uno con una clasificación demasiado alta no proporcionará la protección adecuada.
Tipo de fusible:
Los fusibles pico están disponibles en diferentes tipos (P.EJ., acción rápida, retraso de tiempo). Seleccione el tipo apropiado según la aplicación específica y las características del circuito que protegerá..
Rango actual: 62mA a 15A, Modelos típicos como el S3090. (1A-5A), R2560 (1A-3A)‌.
‌Estándares de certificación‌: Certificaciones internacionales aprobadas como UL., CSA, ROHS, CCC‌.

3. ‌ Escenarios de aplicación típica‌
‌ Electrónica de consumo ‌: adaptador de corriente USB, protección contra sobrecorriente en circuitos de carga‌;
‌ Equipo industrial‌: Montaje en placa PCB de alta densidad (como los modelos de paquete SMD);
‌ Electrónica automotriz‌: Estructura enchufable para protección de circuitos de vehículos‌.

4. ‌Precauciones de selección y uso‌
‌Coincidencia de parámetros‌: El modelo debe seleccionarse según la corriente de trabajo., voltaje y velocidad del fusible‌;
‌Método de instalación‌: El embalaje con cinta es adecuado para la producción automatizada de parches, y los modelos de cable axial son adecuados para soldadura de orificio pasante‌;
‌Sustitución prohibida‌: Está estrictamente prohibido utilizar resistencias comunes o cables de cobre para evitar fallas en la protección..
