5×20 mm rápido (Lento) Fusos de tubo con cables

El 520 El fusible es un tubo de fusible de vidrio cilíndrico o cerámica con un diámetro de 5 mm y una longitud de 20 mm. El voltaje nominal suele ser de 250 V, y la corriente varía de 0.1a a 30a.

Hay dos tipos principales de 5*20 fusibles: Tipo de bloqueo rápido (Tipo F) y tipo de bloqueo lento (Tipo t). El tipo de bloqueo rápido es adecuado para equipos electrónicos generales, Si bien el tipo de bloqueo lento es adecuado para equipos con una gran corriente de arranque, como motores. Las especificaciones actuales son muy amplias, que van desde los 0.1a más pequeños hasta los 30a más grandes.

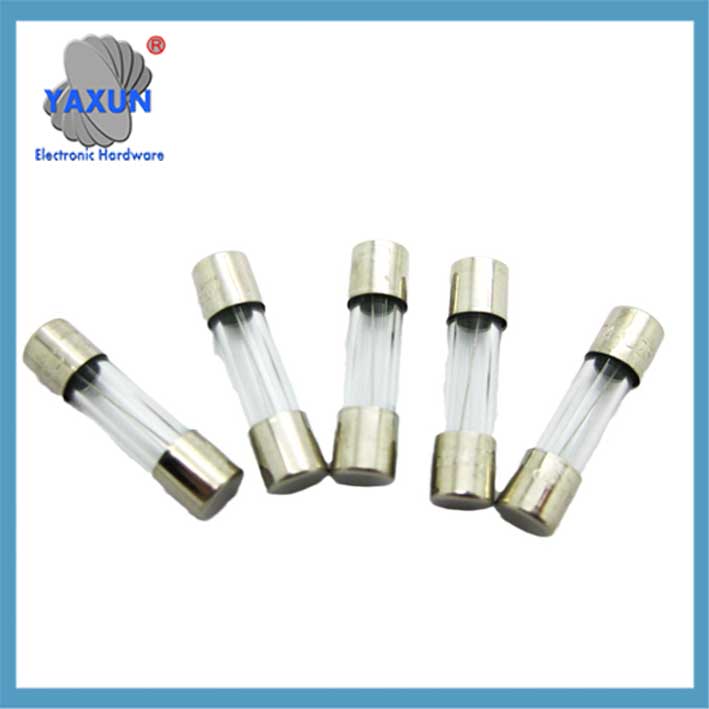

F5al fusible de soplado rápido 5a 250v fusibles de vidrio 0.2 X 0.79 pulgada, 5 X 20 milímetros (5amperio)

2Un 250v 5 mm x 20 mm Fusible de cartucho de tubo de vidrio de acción rápida

5 * 20Tubo de fusible de vidrio axial mm con imagen de tamaño de alambre de plomo

Con respecto a los escenarios de aplicación, Este tipo de fusible se usa ampliamente en los electrodomésticos, equipo industrial, Electrónica automotriz y otros campos. Parámetros a los que deben prestarse la atención cuando la compra incluye la corriente calificada, voltaje nominal, Características de fusión (rápido o lento), y estándares de certificación (como UL, CSA, VDE, etc.).

También hay diferentes tipos de 5*20 titulares de fusibles, como el tipo de complemento directo, Tipo impermeable con cables, y tipo de montaje de PCB. Los soportes de fusibles impermeables son adecuados para entornos hostiles como la iluminación al aire libre. La capacidad de carga actual del titular del fusible suele ser 6-10a, y puede alcanzar hasta 30a.

5*20 El fusible es un tamaño estándar (5mm de diámetro, 20longitud mm) componente de protección del circuito cilíndrico, Principalmente utilizado para la protección contra sobrecorriente. Las siguientes son sus características centrales e información de la aplicación.:

I. Especificaciones y tipos básicos
‌ Distonios estándar‌
Diseño cilíndrico unificado con un diámetro de 5 mm × longitud de 20 mm, Paquete de vidrio o cerámica, y electrodos de la tapa de metal en ambos extremos. ‌
‌ Tubo de glass‌: transparente y visible, Fácil de observar el estado del fusible (Común en electrodomésticos de bajo voltaje).
‌ tubo ccerámico‌: fuerte resistencia a alta temperatura, Adecuado para entornos industriales. ‌

‌ rango de corriente y voltaje‌
‌ Voltaje rentado‌: La corriente principal es de 250V, y algunos modelos admiten 125V. ‌
‌ rango de corriente: Cubriendo ‌0.1a ~ 30a‌, Los segmentos comunes incluyen:
‌ Small Current‌ (≤1a): 0.1A, 0.2A, 0.25A, 0.5A, 1A (instrumentos de precisión, Iluminación LED);
‌Medium y alta corriente‌ (>1A): 2A, 3A, 5A, 10A, 15A, 20A, 30A (equipo de suministro de energía, motor);

‌ Características de fusión ‌ ‌ Tipo de ruptura rápida (Tipo F): Respuesta rápida, Adecuado para equipos electrónicos sensibles (marcado como F1A, F5A). ‌
‌ Tipo de ruptura (Tipo t): Resistente a choque de corriente instantánea, Adecuado para motores y transformadores (marcado como t2a, T10A). ‌

5 * 20MM Axial Glass Fuse Tube Bloque rápido 250V con cable de plomo 0.5a/1a/2a/3a/3.15a/4a/5a/6.3a/8a/10a/12a/15a

5 * 20Fusible de vidrio de vidrio axial MM ROMPO RÁPIDO 250 V con cable de plomo 0.5A-25A

520S-250MA .25A 250V Bloque lento 5 X 20 Fusible

II. Parámetros y certificaciones clave ‌

Rendimiento eléctrico‌ ‌ Capacidad rota‌: 35A@250V (modelo de baja corriente) a 200a@250v (modelo de alta corriente), Asegurar una desconexión segura en caso de cortocircuito. ‌
‌ Adaptabilidad de la temperatura‌: Temperatura de trabajo ‌-55 ℃ ~ 125 ℃‌, pasó la prueba de choque caliente y fría (-40℃ ~ 90 ℃ Ciclo). ‌

‌ Certificación de seguridad‌
Los productos convencionales han pasado ‌ul, CSA, CCC, VDE, Certificación ROHS‌ y cumplir con los estándares de seguridad internacionales. ‌

🛠️ III. Escenarios de aplicación y accesorios ‌ Aplicaciones típicas ‌
‌ Electrodomésticos: adaptador de potencia, placa de circuito de electrodomésticos pequeños (comúnmente usado 1a ~ 5a). ‌
‌ Equipo industrial‌: servo, módulo de potencia (comúnmente usado 10a ~ 30a). ‌
‌ Equipo de outdoor‌: Soporte de fusible impermeable (Grado IP67) Para luces de calle y equipos montados en vehículos. ‌

‌ Matching Fuse Holder‌
‌PCB Tipo de instalación‌: diseño de pierna recta/pierna doblada (como PTF-77), Soporte de 10a ~ 20a corriente. ‌
‌ Tipo de plomo improvisado: con envoltura de PVC y terminales de latón chapadas en níquel (como H3-520E), Adecuado para entornos duros. ‌

💡 IV. Recomendaciones de compra ‌ Corriente coincidencia‌
Seleccione según 1.5 Times la corriente de operación máxima del circuito (Por ejemplo: La corriente máxima del circuito es 2a → seleccione un fusible 3A). ‌
‌ Tipo de motor‌: Prefiere el tipo de ruptura lenta (t) Para evitar el fusible falso al inicio. ‌ Circuito digital‌: Seleccione el tipo de ruptura rápida (F) Para mejorar la respuesta de sobrecorriente. ‌
‌ Certificación y confiabilidad‌
Confirme que el producto tiene la marca ‌ul/ccc‌ para evitar marcas no certificadas (Altos riesgos de seguridad). ‌

‌ canales de compra‌
Compra a granel: Electrónica de Yaxun’ 1688 plataforma ($0.02/pedazo, 100 piezas mínimo) ‌
Reemplazo minorista: Electrónica de Yaxun’ Jd/tmall (acerca de $0.5 para 10 piezas). ‌

💎 Resumen
5*20 El fusible es el componente de protección básico de los circuitos electrónicos. La selección debe basarse en la demanda actual, Características de fusión y condiciones ambientales. Dar prioridad a los productos de marca con certificaciones completas (como Litte y Huade), y coincidirlos con los titulares de fusibles correspondientes para garantizar una instalación estable. ‌ para escenas industriales o al aire libre, Asegúrese de elegir modelos impermeables y resistentes a la alta temperatura para garantizar la confiabilidad a largo plazo..
