Η διαφορά και η εφαρμογή των γρήγορων και βραδείας αναστροφής ασφάλισης

Η βασική διαφορά μεταξύ ασφαλειών ταχείας και αργής δράσης. Οι κύριες διαφορές τους έγκεινται στην ταχύτητα τήξης και στην ικανότητα να αντέχουν τα παλμικά ρεύματα. Οι ασφάλειες ταχείας δράσης ανταποκρίνονται γρήγορα και είναι κατάλληλες για την προστασία ευαίσθητων κυκλωμάτων; Οι ασφάλειες αργής δράσης μπορούν να αντέξουν τα στιγμιαία ρεύματα υπέρτασης και να αποφύγουν την ψευδή ενεργοποίηση.

Σχετικά με τα σενάρια εφαρμογής, αναφέρεται ότι οι ασφάλειες ταχείας δράσης είναι κατάλληλες για ωμικά φορτία και προστασία IC, ενώ οι ασφάλειες βραδείας δράσης είναι κατάλληλες για χωρητικά/επαγωγικά φορτία. Αυτές οι πληροφορίες είναι πολύ σημαντικές επειδή το λάθος σενάριο εφαρμογής θα προκαλέσει την αποτυχία εκκίνησης της συσκευής ή την αποτυχία της προστασίας. Τονίζεται ιδιαίτερα ότι οι ασφάλειες αργής δράσης πρέπει να χρησιμοποιούνται σε περιπτώσεις με ρεύματα υπέρτασης, όπως τροφοδοτικά μεταγωγής.

Ως προς τις τεχνικές αρχές, ο “χαρακτηριστικά καθυστέρησης” Οι ασφάλειες αργής δράσης προέρχονται από ειδικές κατασκευές και σχέδια υλικών, που τους επιτρέπουν να απορροφούν ενέργεια και να αντιστέκονται στους παλμούς. Αυτή η εξήγηση αρχής είναι πολύ πολύτιμη και μπορεί να βοηθήσει τους χρήστες να κατανοήσουν γιατί οι ασφάλειες γρήγορης δράσης δεν μπορούν απλώς να αντικαταστήσουν τις ασφάλειες αργής δράσης.

Πρακτικές προτάσεις για την επιλογή παραμέτρων: Το ονομαστικό ρεύμα είναι 1.5-2 φορές το ρεύμα εργασίας. Ωστόσο, είναι σημαντικό να σημειωθεί η παρανόηση ότι όσο πιο γρήγορη είναι η δράση, τόσο το καλύτερο. Ο “νωθρότητα” των ασφαλειών αργής δράσης είναι στην πραγματικότητα μια αντανάκλαση της ευφυούς ικανότητας κρίσης τους.

Θα ήταν πιο ξεκάθαρο να εξετάσουμε το ενδεχόμενο να το οργανώσουμε σε πίνακα για να δείξουμε τη σύγκριση. Ο πίνακας πρέπει να περιλαμβάνει τέσσερις διαστάσεις: Χαρακτηριστικά τήξης, ισχύοντα φορτία, τυπικές εφαρμογές, και αρχές αντικατάστασης, ώστε οι χρήστες να μπορούν να το δουν με μια ματιά. Για παράδειγμα, ο “αντίσταση υπέρτασης” μιας ασφάλειας αργής εμφύσησης αντιστοιχεί σε χωρητικά/επαγωγικά φορτία, και τυπικές εφαρμογές είναι η μεταγωγή τροφοδοτικών και η εκκίνηση του κινητήρα.

Η κύρια διαφορά μεταξύ ταχείας δράσης (γρήγορο χτύπημα) και βραδείας δράσης (αργό χτύπημα) οι ασφάλειες βρίσκονται στα χαρακτηριστικά σύντηξης, σενάρια εφαρμογής και αντίσταση υπέρτασης. Η συγκεκριμένη σύγκριση έχει ως εξής:

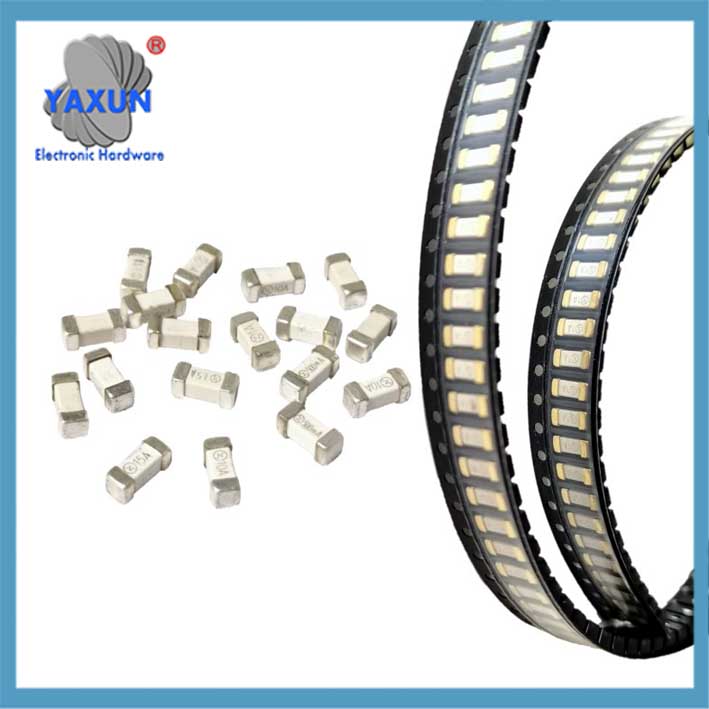

Γρήγορα-αργά, γρήγορο διάλειμμα 6125 ασφάλεια τσιπ 20Α, 30ΕΝΑ, 40ΕΝΑ, για προστασία κυκλώματος μπαταρίας νέας ενέργειας

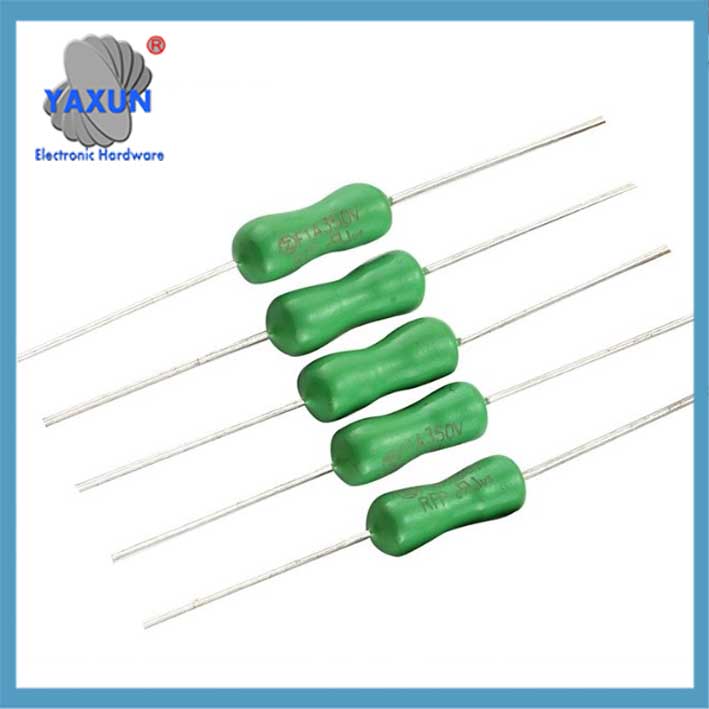

Micro Resistor Τύπος Pico Miniature Cartridge Fuse 250v with Axial Lead Green Fast Acting Fast Blow

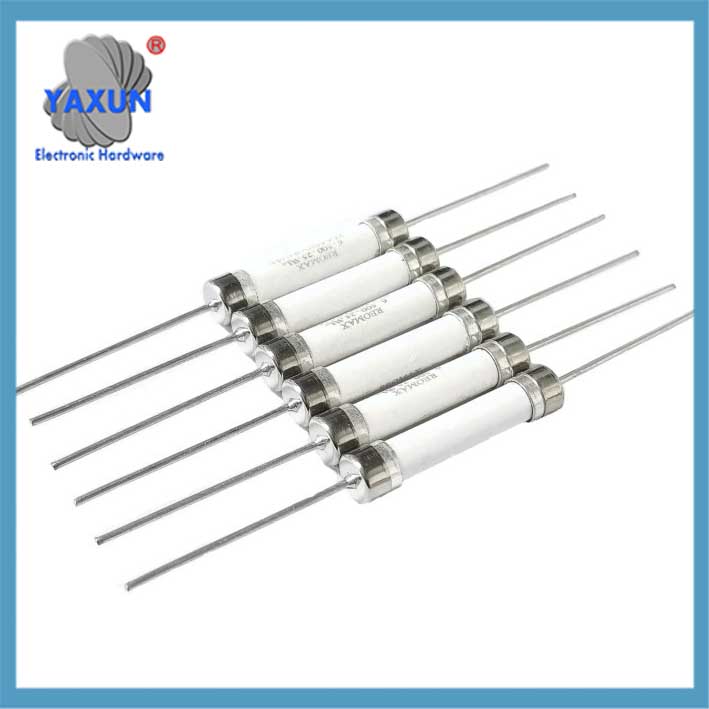

6×30, 6.3×32 ταχείας δράσης ασφάλεια Tube 200mA-50A 500V, 600V, 750, 1000V

εγώ. Βασική διαφορά

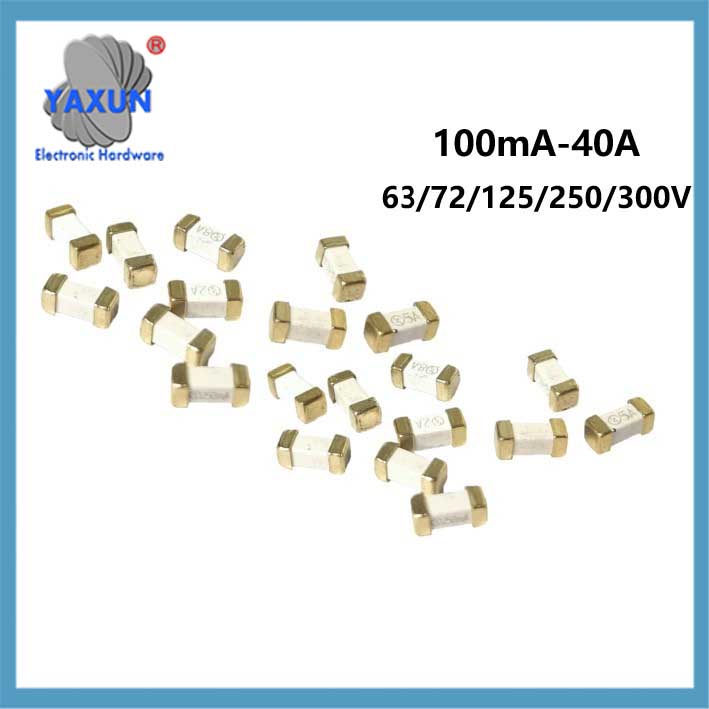

Γρήγορης δράσης, αργής δράσης ασφάλειες τσιπ 63V 72V 125V 250V 300V για μπαταρίες νέας ενέργειας

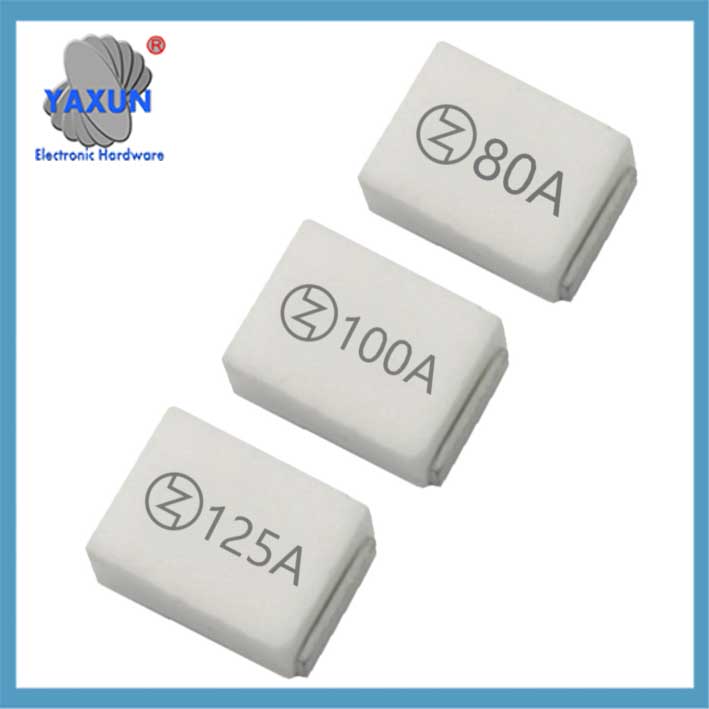

8810 ασφάλεια τσιπ υψηλού ρεύματος 20A-125A τετράγωνη κεραμική ασφάλεια αργής εμφύσησης 32V~125V

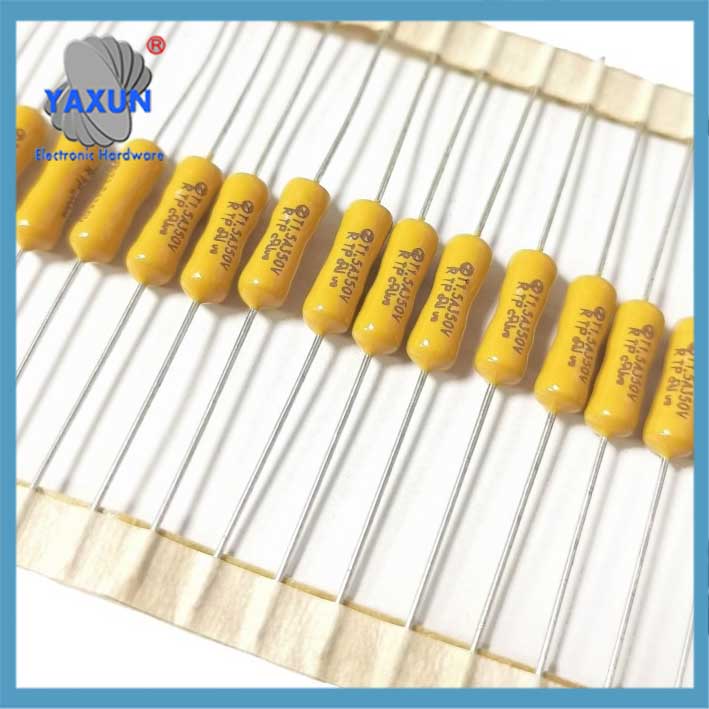

2.4-7mm αξονική μολύβδινη πράσινη/κίτρινη ασφάλεια 125-250V 630mA 1A~15A Fast-Slow Blow PICO Resistance Fuse

Ii. Σενάριο εφαρμογής
Εφαρμόσιμο σενάριο ασφάλειας ταχείας δράσης
Κύκλωμα αντίστασης με σταθερό ρεύμα λειτουργίας (ηλεκτρικός βραστήρας, θερμάστρα);
Κύκλωμα που πρέπει να προστατεύει γρήγορα πολύτιμες συσκευές (Ριζικό, Σωλήνας MOS);
Ευαίσθητος ηλεκτρονικός εξοπλισμός χωρίς ρεύμα υπέρτασης.

‌Σενάρια εφαρμογής ασφαλειών αργής έκρηξης
Χωρητικά κυκλώματα με υπερτάσεις εκκίνησης (φόρτιση ηλεκτρολυτικών πυκνωτών τροφοδοσίας μεταγωγής);
Επαγωγικά φορτία με μεγάλα ρεύματα εκκίνησης (κινητήρες, συμπιεστές);
Ακροδέκτες εισόδου/εξόδου ισχύος και άλλες ζεύξεις που είναι επιρρεπείς σε παρεμβολές παλμών.

6×30 κεραμική ασφάλεια 500V/250V/125V 200mA-50A slow-blow fast-blow

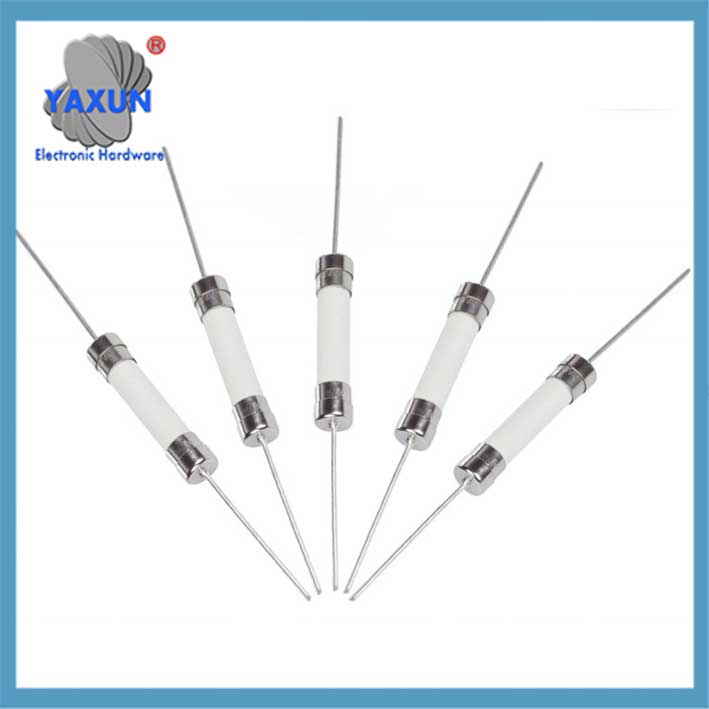

6×30, 6.35×32 υψηλής τάσης κεραμική ασφάλεια σωλήνα 200mA-50A 500V, 600V, 750V, 1000V

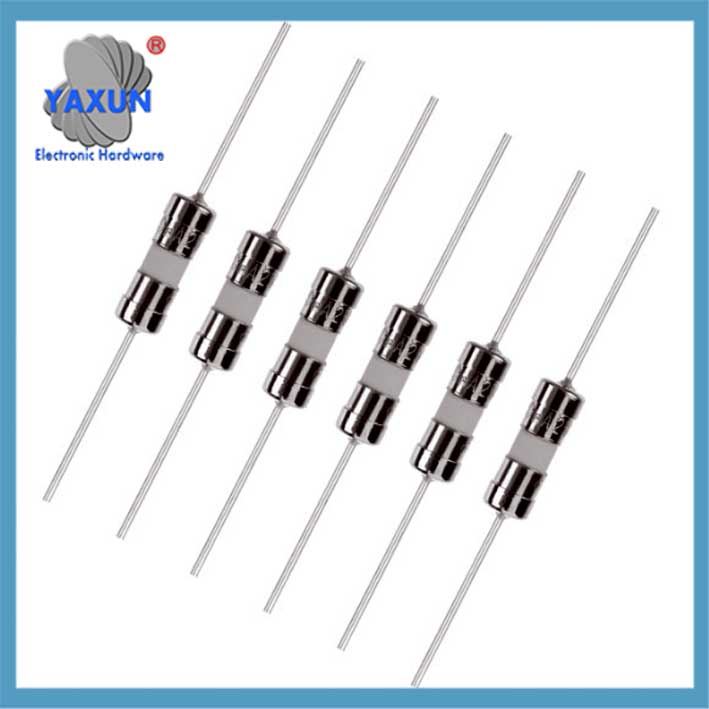

Κεραμική ασφάλεια 3×10, 3.6×10, 4x11mm κεραμικός σωλήνας ασφάλειας 200mA-15A μονό σώμα & με σύρμα μολύβδου

III. Θέματα επιλογής
Ονομαστικό ρεύμα: Συνήθως 1.5-2 φορές το μέγιστο ρεύμα λειτουργίας του εξοπλισμού για να είναι συμβατό με υπερτάσεις.
Αρχή αντικατάστασης:
Το Fast-break μπορεί να αντικατασταθεί με το slow-break για να βελτιωθεί η προστασία από παρεμβολές (εκτός από ευαίσθητα κυκλώματα);
Ποτέ μην αντικαθιστάτε το slow-break με το fast-break, διαφορετικά θα προκαλέσει ασφάλεια εκκίνησης (όπως όταν ξεκινά ο κινητήρας).
Διάκριση σήμανσης:
Το Fast-break συνήθως σημειώνεται με το γράμμα ‌F‌ (Γρήγορης δράσης), και το αργό διάλειμμα σημειώνεται με ‌Τ‌ (Χρονοκαθυστέρηση).

IV. Τεχνική αρχή
‌Μηχανισμός καθυστέρησης αργής διακοπής: Απορροφήστε ενέργεια μέσω ειδικών δομών (όπως τήγματα κραμάτων), αντέχουν προσωρινά παλμικά ρεύματα (όπως ρεύματα φόρτισης πυκνωτών), και ασφαλίστε μόνο όταν υπερφορτώνετε συνεχώς.
Μηχανισμός ταχείας διακοπής: Η ασφάλεια έχει λεπτή δομή και είναι ευαίσθητη στις αλλαγές ρεύματος, σπάει αμέσως όταν συμβεί υπερένταση.

⚠️ Διόρθωση παρεξήγησης: Slow-break δεν σημαίνει “αργή απάντηση”, Αλλά μπορεί να διακρίνει μεταξύ του ρεύματος σφάλματος και του ρεύματος παλμού για να αποφευχθεί η ψευδή προστασία.
