Λειτουργίες και Εφαρμογές Ηλεκτρονικών Ασφαλειών (eFuses)

Μια αποχέτευση (ονομάζεται επίσης σύνδεσμος διαφυγής) είναι ένα ηλεκτρονικό εξάρτημα που χρησιμοποιείται για την προστασία ενός κυκλώματος από υπερένταση ή υπερθέρμανση. Η βασική του λειτουργία είναι να φυσάει αυτόματα σε μη φυσιολογικές καταστάσεις για να διακόψει το κύκλωμα. Ακολουθούν τα βασικά του σημεία:
εγώ. Βασική Αρχή και Δομή

Αρχή Εργασίας

Όταν το ρεύμα αυξάνεται ασυνήθιστα, ο αγωγός θερμαίνεται λόγω αντίστασης (ακολουθώντας τον τύπο Q=I2RTQ=I2RT), και όταν φτάσει στο σημείο τήξης του τήγματος υλικού, λιώνει αυτόματα, διακόπτοντας έτσι το κύκλωμα.

Βασική Δομή

Λιωμένο υλικό: Κράμα μολύβδου-αντιμονίου (χαμηλό σημείο τήξης, υψηλή ειδική αντίσταση) χρησιμοποιήθηκε τις πρώτες μέρες, και ασήμι, ο χαλκός ή τα ειδικά κράματα χρησιμοποιούνται κυρίως στη σύγχρονη εποχή.

Φόρμα συσκευασίας: Συμπεριλαμβανομένου γυάλινου σωληνωτού (όπως 5×20 χλστ, 6× 32 mm, 3.6× 10 mm), κεραμικό σωληνωτό, σεντόνι (για αυτοκίνητα), Τύπος patch SMD, και τα λοιπά.

Προστασία υπερέντασης:
Οι ασφάλειες e-ασφάλειες διακόπτουν τη ροή του ρεύματος όταν υπερβαίνει ένα προκαθορισμένο όριο, αποτροπή ζημιών σε ευαίσθητα ηλεκτρονικά εξαρτήματα.

Προστασία από βραχυκύκλωμα:
Εντοπίζουν γρήγορα και διακόπτουν τα βραχυκυκλώματα, που είναι μονοπάτια χαμηλής αντίστασης που προκαλούν υπερβολική ροή ρεύματος.

Προστασία υπερφόρτωσης:
Οι eFuse προστατεύουν από παρατεταμένες συνθήκες υπερέντασης, όπως αυτά που προκαλούνται από ασυμβίβαστο φορτίο.

Ανίχνευση και απομόνωση σφαλμάτων:
Μπορούν να σχεδιαστούν για να ανιχνεύουν και να απομονώνουν διάφορες συνθήκες σφάλματος, συμπεριλαμβανομένων των ρευμάτων εισροής, υπέρταση, αντίστροφο ρεύμα, και αντίστροφη πολικότητα.

Αυτοπεποίθηση:
Πολλές eFuse μπορούν να επαναρυθμιστούν ηλεκτρονικά, επιτρέποντάς τους να επιστρέψουν στην κανονική λειτουργία μετά την εξάλειψη μιας κατάστασης σφάλματος, εξαλείφοντας την ανάγκη για φυσική αντικατάσταση.

Ρυθμιζόμενος ρυθμός περιστροφής:
Ορισμένες eFuse προσφέρουν ρυθμιζόμενους ρυθμούς περιστροφής, επιτρέποντας τον έλεγχο της ταχύτητας με την οποία αυξάνεται το ρεύμα, που μπορεί να είναι χρήσιμο για την πρόληψη ζημιών από ρεύματα εισροής.

Γυάλινη ασφάλεια 5×20 single 250/125V γρήγορο και αργό σπάσιμο 32mA-20A

Ενσωματωμένη ασφάλεια 5×20 mm Και 1 X 1-4 Γρήγορη γυάλινη ασφάλεια ίντσας

5×20 mm 3 ΕΝΑ 3 αμπέραζ 125 Volt 0,2×0.78 Γυάλινες ασφάλειες ιντσών F3AL125V Fast-blow

III. Ταξινόμηση και Σενάρια Εφαρμογής

Εφαρμογές Ηλεκτρονικών Ασφαλειών:
Ηλεκτρονικά Αυτοκινήτων:
Οι eFuse χρησιμοποιούνται σε διάφορα συστήματα αυτοκινήτων, συμπεριλαμβανομένων των μονάδων ελέγχου κινητήρα, συστήματα infotainment, και συστήματα ασφαλείας.

Βιομηχανικός αυτοματισμός:
Χρησιμοποιούνται σε προγραμματιζόμενους λογικούς ελεγκτές (PLC), συστήματα ελέγχου κινητήρα, και άλλος εξοπλισμός βιομηχανικού αυτοματισμού.

Ηλεκτρονικά καταναλωτικά:
Οι eFuse βρίσκονται σε smartphone, φορητούς υπολογιστές, δισκία, και άλλες φορητές συσκευές.

Κέντρα Δεδομένων:
Χρησιμοποιούνται σε μονάδες διανομής ισχύος και σε rack server για την προστασία της υποδομής ζωτικής σημασίας.

Συστήματα Hot-Swap:
Οι eFuse παρέχουν προστασία σε συστήματα όπου μπορούν να προστεθούν ή να αφαιρεθούν εξαρτήματα ενώ το σύστημα λειτουργεί.

Συστήματα Διαχείρισης Μπαταριών:
Χρησιμοποιούνται σε κυκλώματα φόρτισης και εκφόρτισης μπαταριών για την αποφυγή συνθηκών υπερέντασης και υπέρτασης.

Διανομή Ισχύος:
Οι eFuses χρησιμοποιούνται σε μονάδες διανομής ρεύματος και τροφοδοτικά για προστασία από υπερένταση και βραχυκυκλώματα.

Γενική προστασία κυκλώματος:
Οι eFuses μπορούν να χρησιμοποιηθούν σε οποιοδήποτε ηλεκτρονικό κύκλωμα όπου απαιτείται προστασία από υπερένταση.

6×30, 6.3×32 γυάλινος σωλήνας ασφάλειας γρήγορο και αργό σπάσιμο 250V/125V 250mA-20A

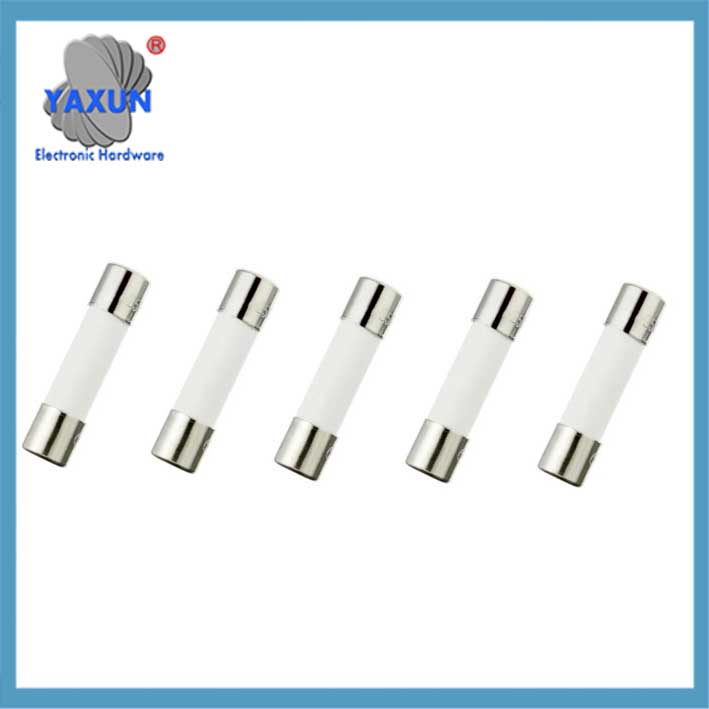

5×20 κεραμικό eFuse 00mA 1A 2A 3A 4A 5A 6.3A 8A 10A 12A 15A 16A 20A 25A 30A

Κεραμική ασφάλεια Fast Quick Blow 630mA (0.63ΕΝΑ) 250V, 5x20 mm (3/16 ίντσα x 3/4 ίντσα)

III. Βασικές προδιαγραφές χρήσης
Απαγορευμένη αντικατάσταση υλικών
Το χάλκινο σύρμα ή το σύρμα σιδήρου δεν μπορεί να χρησιμοποιηθεί ως υποκατάστατο (χαμηλή αντίσταση, υψηλό σημείο τήξης), που μπορεί να προκαλέσει ατύχημα λόγω αποτυχίας έγκαιρου φυσήματος.
Παράγοντες επιλογής
Ονομαστικό ρεύμα: Πρέπει να είναι ελαφρώς υψηλότερο από το μέγιστο ρεύμα λειτουργίας του κυκλώματος (όπως ασφάλεια 6Α για κύκλωμα 5Α).
Σπασματική ικανότητα: Πρέπει να είναι μεγαλύτερο από το μέγιστο ρεύμα βραχυκυκλώματος του κυκλώματος (όπως βραχυκύκλωμα 100Α, Ικανότητα θραύσης ≥100A).
Θερμοκρασία περιβάλλοντος: Απαιτείται υποβάθμιση για περιβάλλον υψηλής θερμοκρασίας.

Γρήγορα-αργά, γρήγορο διάλειμμα 6125 ασφάλεια τσιπ 20Α, 30ΕΝΑ, 40ΕΝΑ, για προστασία κυκλώματος μπαταρίας νέας ενέργειας

Micro Resistor Τύπος Pico Miniature Cartridge Fuse 250v with Axial Lead Green Fast Acting Fast Blow

6×30 6.35×32 High Voltage Ceramic Fuse Tube 200mA-50A 500V/600V/750/1000V

IV. Τεχνολογική πρόοδος
Αυτόματη ανίχνευση: Όπως εξαρτήματα μεταφοράς υλικού + συσκευή ανίχνευσης μηχανικής όρασης, για τη βελτίωση της αποδοτικότητας της παραγωγής και της διαλογής ασφαλειών.
Βελτιστοποίηση δομής: Οι ασφάλειες υψηλής τάσης υιοθετούν ένα σχέδιο ελατηρίου σύσφιξης για να απλοποιήσουν τη διαδικασία εγκατάστασης.

σημείωμα: Αφού καεί η ασφάλεια, πρέπει να αντικατασταθεί με νέο προϊόν ίδιας προδιαγραφής. Για μοντέλα γυάλινων σωλήνων, η κατάσταση της ασφάλειας μπορεί να παρατηρηθεί οπτικά για να προσδιοριστεί εάν δεν είναι έγκυρη.
