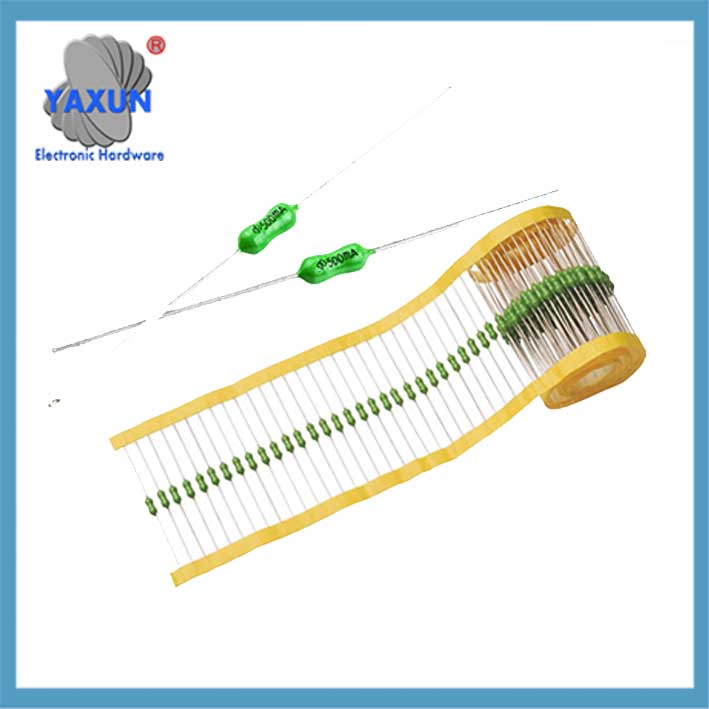

Αξονικός μόλυβδος 125/250V Ασφάλεια αντίστασης PICO

ΕΝΑ 2.4 x 7mm αξονική ασφάλεια ηλεκτροδίου με ονομαστική τάση 125/250V και μέγεθος pico είναι μικρό, κυλινδρική ασφάλεια σχεδιασμένη για προστασία από υπερένταση σε ηλεκτρονικές συσκευές. Ο “2.4 x 7mm” αναφέρεται στις διαστάσεις του, υποδεικνύοντας διάμετρο 2,4 mm και μήκος 7 mm. Ο “αξονικό καλώδιο” σημαίνει ότι έχει καλώδια που εκτείνονται από κάθε άκρο για εύκολη συγκόλληση σε μια πλακέτα κυκλώματος. Η ονομαστική τιμή 125/250 V καθορίζει τη μέγιστη τάση που μπορεί να χειριστεί η ασφάλεια πριν από το φύσημα. “Πίκο” δείχνει το μικρό του μέγεθος, χρησιμοποιείται συχνά σε εφαρμογές όπου ο χώρος είναι περιορισμένος.

2.4 * 7mm Αντίσταση Fast Blow Fuse 63mA 125mA 250mA 1A 2A 3A 4A 5A 7A 8A 10A

2.4 * 7mm αξονικό Πράσινο μολύβδινο, Κίτρινη αντίσταση αργή ασφάλεια

Το PICO® II 2.4 x 7mm πολύ γρήγορη ασφάλιση μικρού μεγέθους

1. Βασικά χαρακτηριστικά και ταξινόμηση
Εμφάνιση και δομή: Συσκευασία εποξειδικής επίστρωσης, το χρώμα του σώματος είναι κυρίως πράσινο ή κίτρινο, και ορισμένα μοντέλα χρησιμοποιούν έγχρωμους δακτυλίους για να υποδείξουν τις τρέχουσες παραμέτρους (όπως 2×6mm, 3Προδιαγραφές ×9mm).
Χαρακτηριστικά σύντηξης:
Γρήγορος τύπος: γρήγορη ταχύτητα απόκρισης, κατάλληλο για ευαίσθητα κυκλώματα;
Αργός τύπος: αντέχουν σε βραχυπρόθεσμη υπερένταση (όπως το ρεύμα εκκίνησης του κινητήρα).
Διπλής λειτουργίας: λειτουργεί ως αντίσταση σε κανονική λειτουργία και σβήνει το κύκλωμα σε περίπτωση υπερέντασης.
Μέγεθος: 2.4mm x 7 mm, υποδεικνύοντας τις φυσικές του διαστάσεις.
Αξονική απαγωγή: Η ασφάλεια έχει καλώδια καλωδίων που εκτείνονται και από τα δύο άκρα, καθιστώντας το κατάλληλο για τοποθέτηση μέσω οπής σε PCB.
125/250V: Αυτό υποδεικνύει τη μέγιστη τάση που μπορεί να διακόψει με ασφάλεια η ασφάλεια. Μπορεί να χρησιμοποιηθεί σε κυκλώματα είτε 125V είτε 250V.
Πίκο: Αναφέρεται σε μικρό παράγοντα μορφής, χρησιμοποιείται συχνά σε συμπαγείς ηλεκτρονικές συσκευές.
Ασφάλεια αντίστασης: Η ασφάλεια είναι μια συσκευή ασφαλείας που προστατεύει τα κυκλώματα από υπερένταση. Όταν το ρεύμα ξεπεράσει ένα ορισμένο όριο, το στοιχείο της ασφάλειας λιώνει, σπάζοντας το κύκλωμα και αποτρέποντας τη ζημιά.
Προστασία υπερέντασης: Η κύρια λειτουργία της ασφάλειας είναι να προστατεύει το κύκλωμα από ζημιές που προκαλούνται από υπερβολική ροή ρεύματος.
Ηλεκτρονικές Εφαρμογές: Αυτές οι ασφάλειες βρίσκονται συνήθως σε διάφορες ηλεκτρονικές συσκευές, συμπεριλαμβανομένων των τροφοδοτικών, εμφανίζει, και εξοπλισμός δικτύωσης.

2. Βασικές παράμετροι και μοντέλα
Ηλεκτρολογικές Προδιαγραφές:
Εκτίμηση τάσης:
Βεβαιωθείτε ότι η ονομαστική τάση της ασφάλειας είναι κατάλληλη για το κύκλωμα που θα προστατεύει.
Τρέχουσα βαθμολογία:
Επιλέξτε μια ασφάλεια με τη σωστή ονομαστική τιμή ρεύματος για να ταιριάζει με τις απαιτήσεις του κυκλώματος. Η χρήση μιας ασφάλειας με πολύ χαμηλή ονομαστική ένταση ρεύματος θα προκαλέσει πρόωρη έκρηξη, ενώ η χρήση ενός με πολύ υψηλή βαθμολογία δεν θα παρέχει επαρκή προστασία.
Τύπος ασφάλειας:
Οι ασφάλειες Pico διατίθενται σε διάφορους τύπους (π.χ., ταχείας δράσης, χρονική καθυστέρηση). Επιλέξτε τον κατάλληλο τύπο με βάση τη συγκεκριμένη εφαρμογή και τα χαρακτηριστικά του κυκλώματος που θα προστατεύει.
Τρέχον εύρος: 62mA έως 15A, τυπικά μοντέλα όπως το S3090 (1Α-5Α), R2560 (1Α-3Α)‌.
Πρότυπα πιστοποίησης: Πέρασε διεθνείς πιστοποιήσεις όπως το UL, CSA, Rohs, CCC.

3. Τυπικά σενάρια εφαρμογής
Ηλεκτρονικά είδη ευρείας κατανάλωσης: Μετασχηματιστής USB, προστασία από υπερένταση σε κυκλώματα φόρτισης;
Βιομηχανικός εξοπλισμός: Στερέωση πλακέτας PCB υψηλής πυκνότητας (όπως μοντέλα πακέτων SMD);
Ηλεκτρονικά αυτοκινήτων: Δομή βυσμάτων για προστασία κυκλώματος οχήματος.

4. Προφυλάξεις επιλογής και χρήσης
Αντιστοίχιση παραμέτρων: Το μοντέλο πρέπει να επιλεγεί σύμφωνα με το ρεύμα εργασίας, τάση και ταχύτητα ασφάλειας;
Τρόπος εγκατάστασης: Η συσκευασία ταινιών είναι κατάλληλη για αυτοματοποιημένη παραγωγή μπαλωμάτων, και τα μοντέλα αξονικού μολύβδου είναι κατάλληλα για συγκόλληση μέσω οπών;
Απαγορευμένη αντικατάσταση: Απαγορεύεται αυστηρά η χρήση συνηθισμένων αντιστάσεων ή χάλκινων συρμάτων για την αποφυγή βλάβης της προστασίας.
