Διαφορές μεταξύ των ταχέως δράσης και της αργής δράσης ασφάλειες

Οι βασικές διαφορές μεταξύ των ασφάλειων γρήγορης δράσης και αργής δράσης βρίσκονται στην ταχύτητα απόκρισης και τα σενάρια εφαρμογής τους: Οι ασφάλειες γρήγορης δράσης φυσούν αμέσως για να προστατεύσουν τα ευαίσθητα εξαρτήματα, Ενώ οι ασφάλειες αργής δράσης καθυστερούν την εκτόξευση για να αντέξουν τα ρεύματα κύματος.

Ανάλυση των Βασικών Διαφορών

Χαρακτηριστικά φυσήματος και ταχύτητα απόκρισης.

Ασφάλειες ταχείας δράσης:

Έχουν εξαιρετικά γρήγορους χρόνους απόκρισης, φυσώντας μέσα σε χιλιοστά του δευτερολέπτου (τυπικά 0,1ms-5s) όταν εμφανίζεται υπερένταση. Είναι κατάλληλα για την προστασία ηλεκτρονικών εξαρτημάτων ακριβείας όπως τσιπ IC και συσκευές ημιαγωγών. (Πρότυπο UL).

Ακολουθούν το φαινόμενο θέρμανσης Joule (Q = I²Rt), έχουν απλό σχεδιασμό ασφάλειας, και χρησιμοποιήστε μεταλλικό σύρμα στενής διατομής για γρήγορη μεταφορά θερμότητας.

Είναι ευαίσθητα στα στιγμιαία ρεύματα και δεν μπορούν να αντέξουν τα ρεύματα υπέρτασης κατά την ενεργοποίηση/απενεργοποίηση ή την εκκίνηση του κινητήρα.

Διαφορές μεταξύ των ταχέως δράσης και της αργής δράσης ασφάλειες

Επιλογή και εφαρμογή ασφαλειών ταχείας και αργής εμφύσησης

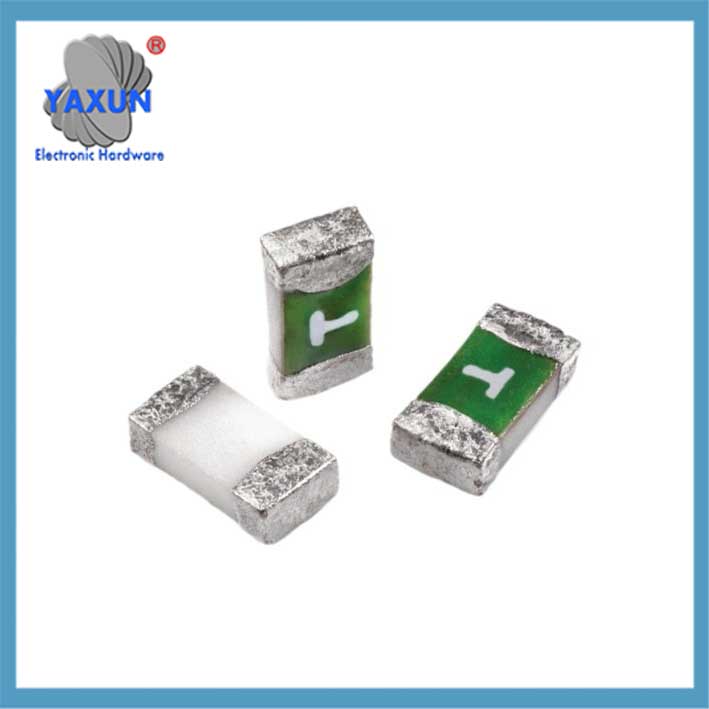

Εφαρμογές Ασφαλειών Chip Γρήγορης και Αργής Δράσης

Ασφάλειες αργής δράσης:

Αντέχουν σε βραχυπρόθεσμα υπερρεύματα (π.χ., 7 φορές το ονομαστικό ρεύμα για 0.5-3 δευτερόλεπτα κατά την εκκίνηση του κινητήρα). ,
Διαθέτει λειτουργία χρονικής καθυστέρησης, λήψη 5 να 10 δευτερόλεπτα για να συγχωνευθούν 2 φορές το ονομαστικό ρεύμα, και μπορεί να αντέξει βραχυπρόθεσμες υπερτάσεις υψηλού ρεύματος (όπως ρεύματα εκκίνησης κινητήρα μέχρι 7 φορές το ονομαστικό ρεύμα).
Έχει υψηλή τιμή θερμότητας τήξης, επιτυγχάνοντας καθυστερημένο άνοιγμα της ασφάλειας μέσω απορρόφησης θερμότητας σε χαλαζιακή άμμο ή σπειροειδή σχεδίαση.

Γρήγορες εφαρμογές:
Κυκλώματα αντίστασης φορτίου (ηλεκτρικές συσκευές θέρμανσης, Φωτισμός LED);
Προστασία ευαίσθητων συσκευών ημιαγωγών (όπως MOSFET και πακέτα μπαταριών λιθίου για προστασία από βραχυκύκλωμα);
Ανθεκτικά φορτία (ηλεκτρικοί βραστήρες, κουζίνες ρυζιού);
Προστασία ευαίσθητων κυκλωμάτων όπως πακέτα μπαταριών λιθίου και πλακέτες κυκλωμάτων;
Εφαρμογές που απαιτούν ταχεία διακοπή ρευμάτων βραχυκυκλώματος.

Εφαρμογές αργής ροής:
Επαγωγικά/χωρητικά φορτία (κινητήρες, μεταγωγή τροφοδοτικών);
Εφαρμογές που απαιτούν προστασία από υπερτάσεις (όπως η μαγνητιστική προστασία από υπερτάσεις για μετασχηματιστές άνω των 100 kVA);
Επαγωγικά/χωρητικά κυκλώματα όπως κινητήρες, προμηθεία τροφοδοσίας, και μετατροπείς;
Εξοπλισμός που υπόκειται σε ρεύμα εισόδου εκκίνησης (όπως τροφοδοτικά μεταγωγής και μετασχηματιστές);
Περιβαλλοντικά περιβάλλοντα που απαιτούν ανοχή παλμικού ρεύματος.

Διαφορές λειτουργιών προστασίας Ασφάλειες γρήγορης εμφύσησης: Παρέχετε μόνο προστασία από βραχυκύκλωμα και δεν μπορείτε να διακρίνετε μεταξύ υπερφόρτισης και παροδικών παλμών. ,
Ασφάλειες αργής εμφύσησης: Παρέχετε προστασία τόσο από υπερφόρτωση όσο και από βραχυκύκλωμα, χρησιμοποιώντας την τιμή I²t (το ολοκλήρωμα του τετραγώνου του ρεύματος και του χρόνου) για τον προσδιορισμό της ενέργειας. ,

Βασικές Παράμετροι και Βασικά Σημεία Επιλογής
Διαφορές καμπύλης I-T
Οι ασφάλειες γρήγορης εμφύσησης έχουν πιο απότομη καμπύλη, με χρόνο τήξης ≤0,1 s σε 2 φορές το ονομαστικό ρεύμα; Οι ασφάλειες αργής ροής έχουν πιο επίπεδη καμπύλη, με χρόνο αντοχής ≥10s σε 2 φορές το ονομαστικό ρεύμα.
Κίνδυνος ανταλλαγής
Η αντικατάσταση μιας ασφάλειας αργής εμφύσησης με μια ασφάλεια γρήγορης εμφύσησης μπορεί να προκαλέσει την αποτυχία εκκίνησης της συσκευής; η αντικατάσταση μιας ασφάλειας ταχείας εμφύσησης με μια ασφάλεια αργής εμφύσησης μπορεί να αυξήσει τον κίνδυνο βλάβης σε ευαίσθητα εξαρτήματα.
Κόστος και Δομή
Οι ασφάλειες αργής ροής είναι πιο ακριβές λόγω των ειδικών κραμάτων ή των πολύπλοκων δομών τους.

Θέματα Επιλογής
‌Προτεραιότητα υπολογισμού παραμέτρων:
Βεβαιωθείτε ότι η τιμή I²t της μέγιστης υπέρτασης του κυκλώματος είναι μικρότερη από την τιμή αντοχής της ασφάλειας (για παράδειγμα, ένα τροφοδοτικό πρέπει να περάσει μια δοκιμή υπέρτασης 15A/150ms). ,
Η ικανότητα διακοπής πρέπει να είναι μεγαλύτερη από το μέγιστο ρεύμα βραχυκυκλώματος του συστήματος (π.χ., για βραχυκύκλωμα 35 kA, επιλέξτε χωρητικότητα διακοπής 50 kA). ,

Συνήθεις παρανοήσεις:
Οι υψηλές θερμοκρασίες μπορεί να προκαλέσουν πτώση του ονομαστικού ρεύματος μιας ασφάλειας αργής ροής 30%. ,
Η κακή χρήση μιας γρήγορης ασφάλειας σε ένα UPS μπορεί να προκαλέσει ψευδή ενεργοποίηση (μία περίπτωση οδήγησε σε απώλειες 1.8 εκατομμύρια γιουάν). ,
Τα πειράματα δείχνουν ότι όταν μια μπαταρία λιθίου βραχυκυκλώνεται, η πιθανότητα θερμικής διαφυγής που προκαλείται από μια ασφάλεια αργής εμφύσησης είναι οκτώ φορές μεγαλύτερη από αυτή μιας ασφάλειας γρήγορης.
Σε δοκιμές inverter, Η κακή χρήση μιας ασφάλειας αργής εμφύσησης μπορεί να αυξήσει το ποσοστό βλάβης της μονάδας 1% να 37%.
