China PT100 Temperatursenderlieferant

PT100-Temperaturtransmitter, Der Thermowiderstands-Temperaturtransmitter SBWZ ist ein feldmontierter Temperaturtransmitter der Geräteserie DDZ-S. Es verwendet eine Zweidraht-Übertragungsmethode (zwei Drähte als Stromeingang und eine gemeinsame Übertragungsleitung für den Signalausgang). Wandeln Sie die Thermoelement- und Thermowiderstandssignale in elektrische Eingangssignale oder gemessene Temperaturen oder lineare 4-20-mA-Ausgangssignale um. Der Sender kann in der Anschlussdose des Thermoelements und des Thermowiderstands installiert werden, um mit ihm eine integrierte Struktur zu bilden. Als neue Generation von Temperaturmessgeräten, Es kann in vielen Industriezweigen wie der Metallurgie eingesetzt werden, Petrochemie, Strom, Leichtindustrie, Textilien, Essen, Landesverteidigung, und wissenschaftliche Forschung.

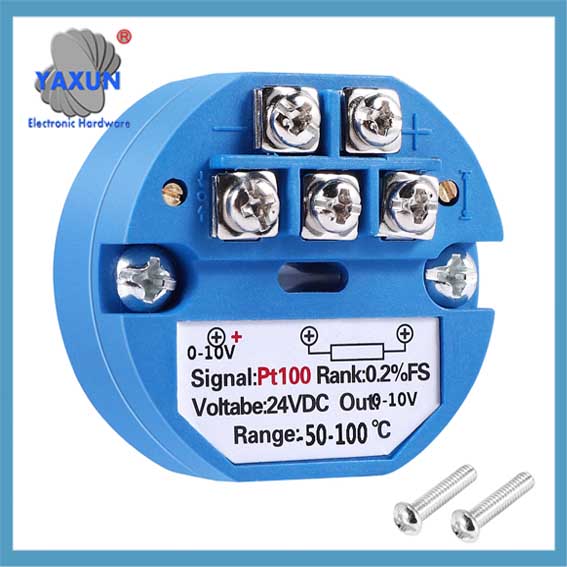

RTD PT100 Temperatursender DC24V minus 50 ~ 100 ℃

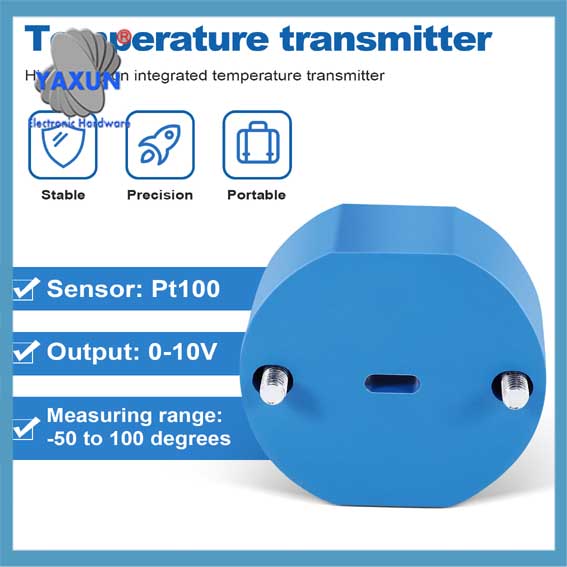

PT100 Temperatursender

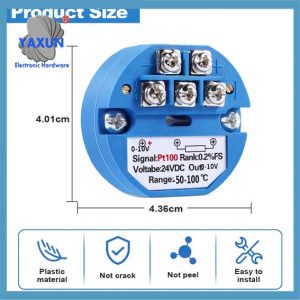

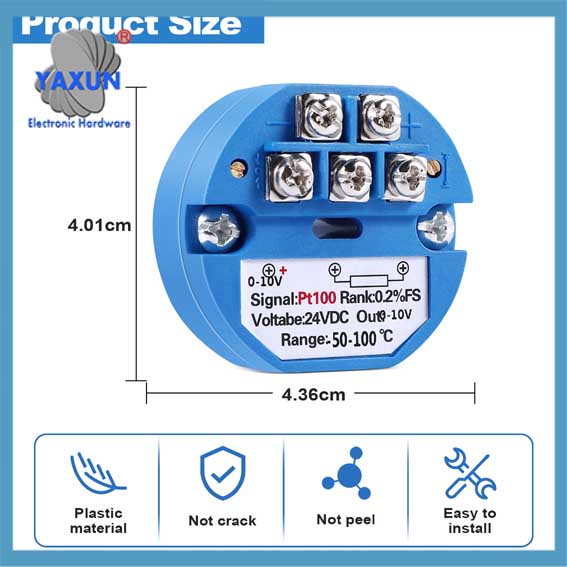

Eingang Thermowiderstand Pt100, Cu50, Abmessungen des Cu100-Temperaturtransmitters

2. Merkmale des PT100-Temperaturtransmitters
1. Es verfügt über eine Epoxidharz-Versiegelungsstruktur, daher ist es stoßfest und temperaturbeständig, und ist für die Installation und den Einsatz in rauen Feldumgebungen geeignet.
2. Der Einbau erfolgt vor Ort im Anschlusskasten von Thermowiderstand und Thermoelement, und gibt direkt 4-20mA aus, Das spart nicht nur die teuren Kompensationsdrahtkosten, sondern verbessert auch die Entstörungsfähigkeit des Signals bei der Übertragung über große Entfernungen.
3. Hohe Präzision, Niedriger Stromverbrauch, großer Betriebstemperaturbereich, stabiler und zuverlässiger Betrieb.
4. Der Bereich ist einstellbar und verfügt über eine lineare Korrekturfunktion. Der Thermoelement-Temperaturtransmitter verfügt über eine automatische Kaltendekompensationsfunktion. Es hat ein breites Anwendungsspektrum. Es kann eine integrierte Feldinstallationsstruktur mit Thermoelementen und Wärmewiderständen bilden, und kann auch als Funktionsmodul in das Detektionsgerät eingebaut werden.

III. Wichtigste technische Indikatoren des PT100-Temperaturtransmitters:
1. Eingang: Thermowiderstand Pt100, Cu50, Cu100
Thermoelement K, E, S, B, T, J, N
2. Ausgabe: Geben Sie ein 4~20-mA-Gleichstromsignal innerhalb des Bereichs aus, welches linear zum Ausgangswiderstandssignal des thermischen Widerstandsthermometers sein kann, und kann linear zum Eingangstemperatursignal des thermischen Widerstandsthermometers sein. Es kann linear zum Millivoltsignal des Thermoelementeingangs sein, und kann auch linear zum Eingangstemperatursignal des Thermoelement-Thermometers sein.
3. Grundlegender Fehler: ±0,2 %, ±0,5 %
4. Übertragungsmodus: Zweileitersystem
5. Die minimale Betriebsspannung des Senders beträgt 12 V, das Maximum beträgt 35V, und die Nennbetriebsspannung beträgt 24 V.
6. Laden: Der maximale negative Lastwiderstand wird wie folgt berechnet
RL (max) = 50 × (Vmm-12)
Das heißt, Der Belastungswiderstand ist im Bereich von wählbar 0 bis 600 Ω bei 24 V) Nennlast 250 Ω.
Notiz: Für Sender mit einstellbarer Reichweite, Der Nullpunkt und der Skalenendwert müssen beim Ändern des Bereichs wiederholt debuggt werden; Der Thermoelement-Transmitter muss dafür vorgeheizt werden 30 Minuten vor dem Debuggen.
7. Einfluss der Umgebungstemperatur ≤0,05 %1℃
8. Normales Arbeitsumfeld:
A. Umgebungstemperatur -25℃~+80℃
B. Relative Luftfeuchtigkeit 5 % bis 95 %
C. Mechanische Vibration f≤55Hz Amplitude<0,15mm

Iv. Modell und Kategorie des Temperaturtransmitters:

RTD PT100 Temperatursender DC24V minus 50 ~ 100 Grad

Vom Sender, Widerstandssignal des thermischen Widerstands kann sich in konvertieren lassen 4-20 MA -Stromsignal, bequem mit dem Computer zu verwenden.
Sensor: Pt100
Messbereich: -50 Zu 100 Grad
Ausgabe: 0-10V

Betriebsspannung: DC 24V
Genauigkeit: Plus oder Minus 0.2% FS
Masse: 45mm Durchmesser (1.77Zoll)
Farbe: Blau
Material: Plastik
Gewicht: 30G

Packungsinhalt:
1 x Temperaturtransmitter Nur der oben genannte Packungsinhalt, andere Produkte sind nicht im Lieferumfang enthalten. Notiz: Lichtaufnahmen und unterschiedliche Anzeigen können dazu führen, dass die Farbe des Artikels auf dem Bild etwas von der tatsächlichen Farbe abweicht. Der zulässige Messfehler beträgt +/- 1-3cm.
