Überhitzungsschutzschalter für Mikromotor & Überlastungsschutz

Vergleich der Unterschiede zwischen Mikromotor-Überhitzungsschutzschaltern & Überlastschutz. Wenn es um Thermoschutzvorrichtungen für Mikromotoren geht, Die Preisspanne liegt zwischen $0.1 Yuan und $0.4 Yuan. Die Modelle umfassen 5AP, TB02-BB8D, 17Bin, KSD9700, ST01, S06, usw., die hauptsächlich für Sitz-Schiebedach-Wischermotoren verwendet werden und über abdichtende und wasserdichte Eigenschaften verfügen. Parameter des 17AM-Modells: normalerweise geschlossen, Betriebstemperatur 120 Grad, Maximaler Strom 10A ~ 35A. Automatische Reset-Funktion, geeignet für Militär, medizinische und andere bereiche. Hier müssen wir den Temperaturbereich und die Stromparameter hervorheben, sowie die Eigenschaften des automatischen Resets.

Motor TB05, BB8DTB02, ST-22 35℃- 160℃ Mini-Wärmeschutz

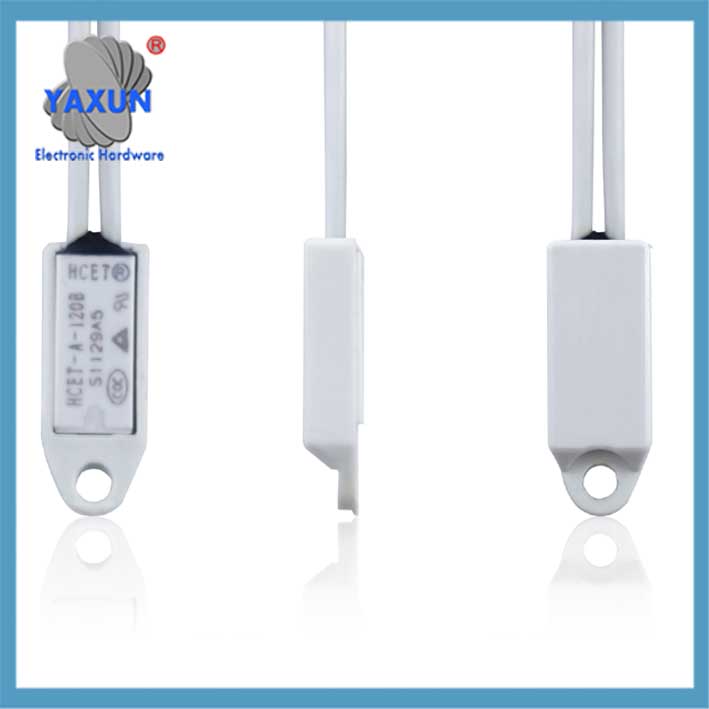

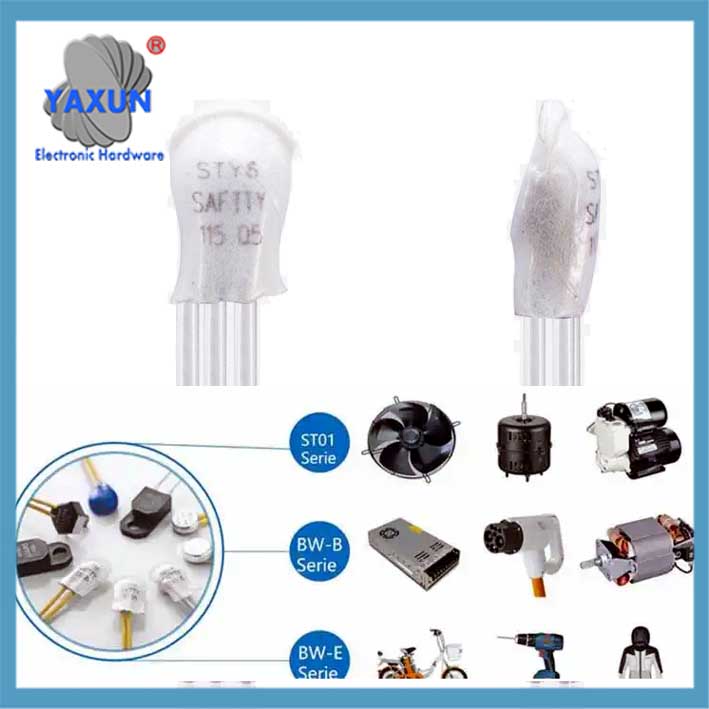

Mikro-Thermoschutz-Temperaturkontrollschalter S01, S06, ST-22

2Abgeordneter, 6AP, 17AM+PTC, 5AP, 8BIN, KSD9700 Motor -Überhitzungsschutzschalter

Bezüglich Motorüberlastschutz, Motorschutzvorrichtungen (M-B) Verwenden Sie Mikroprozessortechnologie. Es verfügt über mehrere Schutzfunktionen wie Überstrom, Phasenausfall, und stall, und die Auslösezeit ist einstellbar (0.2-30 Sekunden), und unterstützt manuelles oder elektrisches Zurücksetzen. Die Parametereinstellungsmethode wird ergänzt, wie zum Beispiel die Einstellung des Überstromschutzes auf 1.5-2 mal den Nennstrom und die Überlast auf 1.1-1.3 mal. Diese Einstellungen sind für praktische Anwendungen sehr wichtig.

Der Blockierschutz des Motorüberlastschutzes wird nach Abschluss des Hochlaufs wirksam. Wenn der Strom den festgelegten Wert überschreitet, es wird sofort handeln. Der Schnellunterbrechungsschutz ist für Kurzschlussfehler vorgesehen, und ist in zwei Staaten unterteilt: Inbetriebnahme und Betrieb. Der Überhitzungs-Umkehrzeitschutz basiert auf dem Wärmeakkumulationsmodell, Kombination der thermischen Effekte von Mit- und Gegensystemströmen. Diese Schutzmechanismen müssen punktuell erläutert werden, um sicherzustellen, dass Benutzer verstehen, wie mit verschiedenen Fehlern umgegangen wird.

In Bezug auf Installation und Kompatibilität, Es wird darauf hingewiesen, dass der Schutz an der Vorderseite des Wechselrichters installiert werden kann, Es sollte jedoch auf die Anforderungen an die Nennstromanpassung und Erdung geachtet werden (Drahtdurchmesser ≥3,5 mm², Widerstand <10Oh). Der Unterschied zwischen Thermorelais und Temperaturrelais besteht darin, dass erstere auf der thermischen Wirkung von Strom basieren, Letzterer wird im Inneren des Motors installiert, um die Temperatur zu messen. Hier muss unterschieden werden, um Verwirrung zu vermeiden.

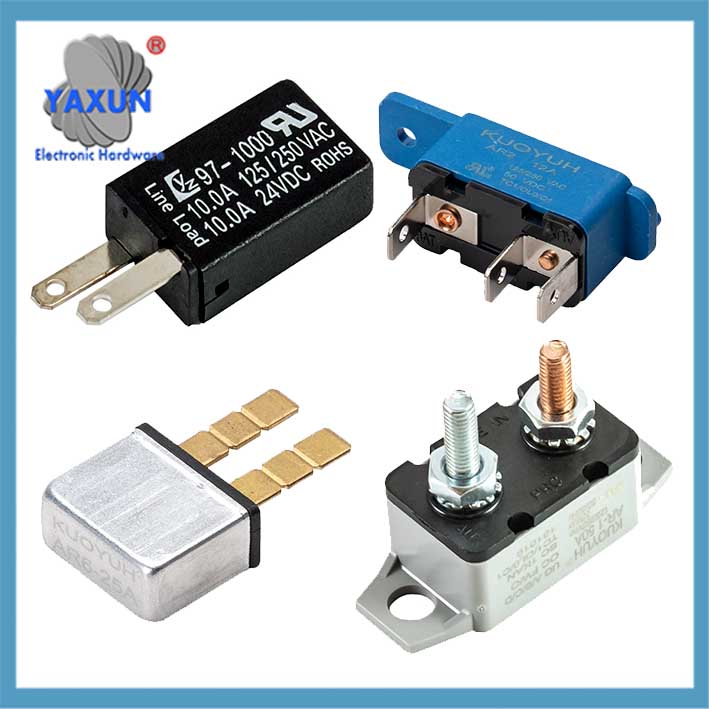

Kfz-Motorschutzschalter AR, AR2, 24, 97, 18, 17 Serie

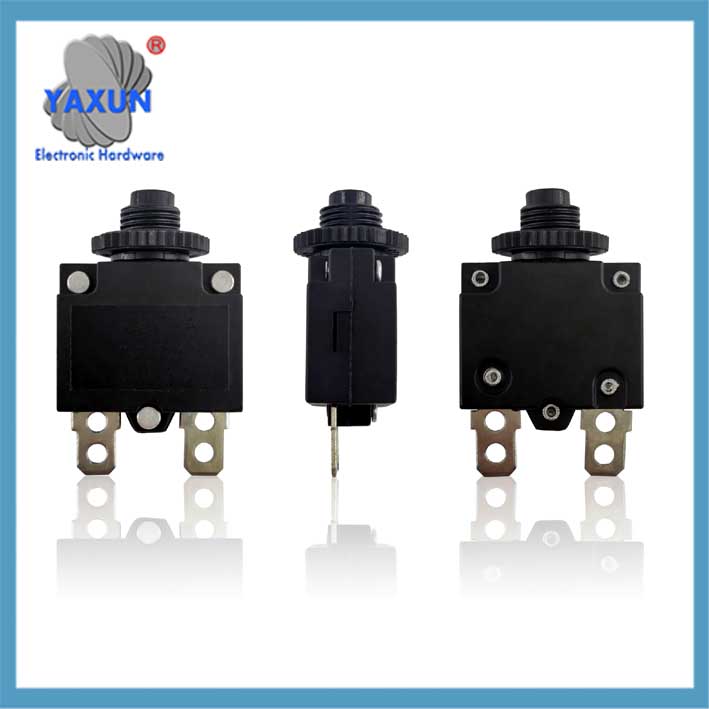

98 Serienhandbuch, Motorüberlastschutz mit automatischer Rückstellung

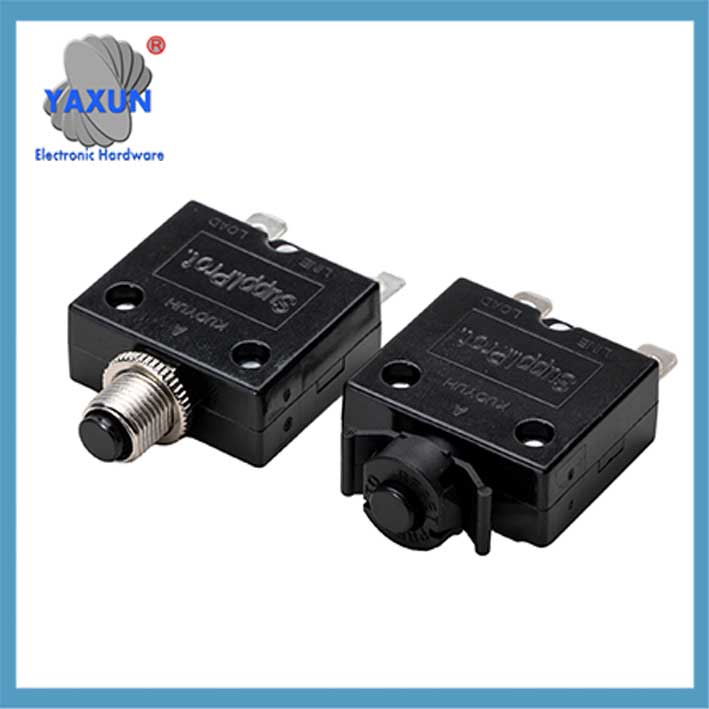

KUOYUH 88 Serie Motorüberlastschutz

ICH. Überhitzungsschutzschalter (Temperaturschutz)
‌Funktionsprinzip und Eigenschaften‌
Verwendung von bimetallischen Temperatursensorelementen, wenn die Temperatur den eingestellten Schwellenwert erreicht, Die Kontakte öffnen/schließen sich automatisch und unterbrechen den Stromkreis; wenn die Temperatur sinkt, Es wird automatisch zurückgesetzt und nimmt die Arbeit wieder auf.

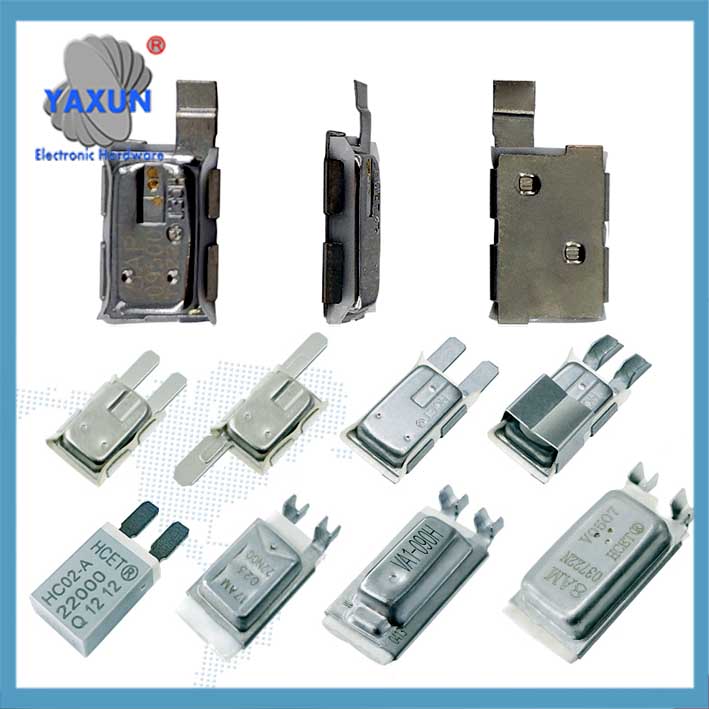

‌Typische Modelle‌: wie 17 Uhr, 17AM+PTCT, TB02-BB8D-Serie, Betriebstemperatur 40℃~160℃, Maximaler Strom 10A ~ 60A, Nennspannung 250V, normalerweise geschlossenes Design, mit wasserdichter Versiegelungsfunktion.
‌Volumen und Installation‌: Miniaturisiertes Design (wie flache Installation), Geeignet für Szenen mit begrenztem Platzangebot, direkt in die Motorwicklung oder die Oberfläche des Heizelements eingebettet.

‌Kernanwendungsszenarien‌
Automobil-Mikromotoren: Schiebedachmotoren, Scheibenwischermotoren, Sitzverstellmotoren, usw.
Haushaltsgeräte: Geräte mit geringem Stromverbrauch wie Kühlventilatoren, Wasserpumpenmotoren, und Elektrowerkzeuge, die eine Überhitzung verhindern müssen.
In einem Zündsystem, Es kann den Motor abstellen, um Schäden durch Überhitzung zu verhindern.

Ii. Überlastschutz (KUOYUH Motorschutz)
‌Multifunktionsschutzmechanismus‌
‌Overload -Schutz‌: Überwachen Sie den Strom und lösen Sie aus, wenn er den Nennwert überschreitet (normalerweise eingestellt 1.1-1.3 mal).
‌Short Circuit Protection‌: Unterbrechen Sie den Stromkreis sofort, wenn der Strom ungewöhnlich ansteigt (Aktionszeit <0.1 zweite).
‌Stechschutz‌: Wenn der Strom nach dem Start weiterhin ≥200 % des Nennwerts beträgt, es wird sofort handeln.
‌Phasenausfall-/Unsymmetrieschutz‌: Wenn ein Phasenausfall oder ein dreiphasiges Ungleichgewicht vorliegt, es wird im Inneren reagieren 3 Sekunden.
Überwacht den durch den Motorstromkreis fließenden Strom und öffnet den Stromkreis, wenn der Strom einen vorgegebenen Grenzwert überschreitet.
Mechanismus:
Kann thermisch sein (mit einem Bimetallstreifen) oder elektronisch, und löst nach einer bestimmten Zeitverzögerung aus, um Anlaufstöße zu berücksichtigen.
Anwendungsfälle:
Schützt Motoren vor Schäden durch anhaltende Überstromsituationen, B. durch ein verklemmtes Laufrad oder eine Last mit hohem Drehmoment verursacht werden.
Beispiel:
Ein Überlastschutz für den Kühlschrankkompressor schaltet den Kompressor ab, wenn er überhitzt oder nicht startet.

‌Technologie-Upgrade-Funktionen‌
Integrierter Mikroprozessor, unterstützt die hochpräzise Überwachung des Stroms in Echtzeit, Stromspannung, Temperatur, und zeigt die Fehlerursache per LED an.
Es verfügt über beide Kommunikationsfunktionen (wie RS485-Schnittstelle) und unterstützt Remote-Reset und Daten-Upload.
Kompatibel mit der 35-mm-Schieneninstallation, kann herkömmliche Thermorelais direkt ersetzen.

III. Auswahl- und Installationspunkte
‌Parametereinstellungsprinzip‌
Überstromschutzstrom: eingestellt auf 1.5-2 mal dem Nennstrom des Motors.
Temperaturschutz: Der Nennstrom ist 0.8 mal dem Nennwert des Motors.
Stallschutz: Der Schwellenwert ist auf eingestellt 200% des Nennstroms, und die Aktion ist verzögerungsfrei.

‌Kompatibilitätsüberlegungen‌
Bei der Installation des Wechselrichter-Frontends, Die Ausgangsleistung des Wechselrichters muss angepasst sein, und der Nennstrom wird auf das Maximum eingestellt, um Fehlauslösungen zu vermeiden.
Erdungsanforderungen: Der Protektor und der Motor müssen zuverlässig geerdet sein (Drahtdurchmesser ≥ 3,5 mm² Kupferdraht, Erdungswiderstand <10Oh).

Iv. Vergleich typischer Produkte

Tipp: Für Mikromotoren, integrierte Temperaturschalter (wie 17 Uhr) werden für kompakten Schutz bevorzugt; in industriellen Szenarien, Intelligente Beschützer (wie ARD2) sind für die Bewältigung komplexer Störungen erforderlich.
