Im Folgenden erfolgt eine detaillierte Analyse der Strukturmerkmale, Funktionsprinzip und technische Punkte des Kerntemperatur-Sensorelements des Temperaturschalters „KSD301/KSD302“. – der „Bimetallstreifen“.:
ICH. Kerneigenschaften des Bimetall-Temperatursensorelements
| Merkmale | Technische Beschreibung |
| Materialstruktur | Ein Verbundwerkstoff aus zwei Metalllegierungen mit unterschiedlichen Ausdehnungskoeffizienten (wie Nickel-Eisen/Mangan-Kupfer), zu einer scheibenförmigen dünnen Blechstruktur gestanzt |
| Funktionsprinzip | Die Temperatur steigt → Der Bimetallstreifen verformt sich durch die Hitze → Die Bogenhöhe ändert sich plötzlich → Treibt den mechanischen Mechanismus an, um sofort zu springen und die Kontakte zu öffnen und zu schließen |
| Reaktionsgeschwindigkeit | Plötzliche Sprungaktion im Millisekundenbereich, um Lichtbogenschäden an den Kontakten zu vermeiden |
| Temperaturgenauigkeit | Toleranz von nur ±2℃ (Hochpräziser Typ), herkömmliche Modelle ±3~10℃, wird durch den Wärmebehandlungsprozess des Blechs bestimmt |
| Reset-Mechanismus | Nachdem die Temperatur gesunken ist, Der Bimetallstreifen kehrt in seinen ursprünglichen Zustand zurück und die Kontakte werden automatisch zurückgesetzt (Der normalerweise geschlossene Typ schließt, wenn die Temperatur sinkt, Der normalerweise offene Typ öffnet sich, wenn die Temperatur sinkt) |

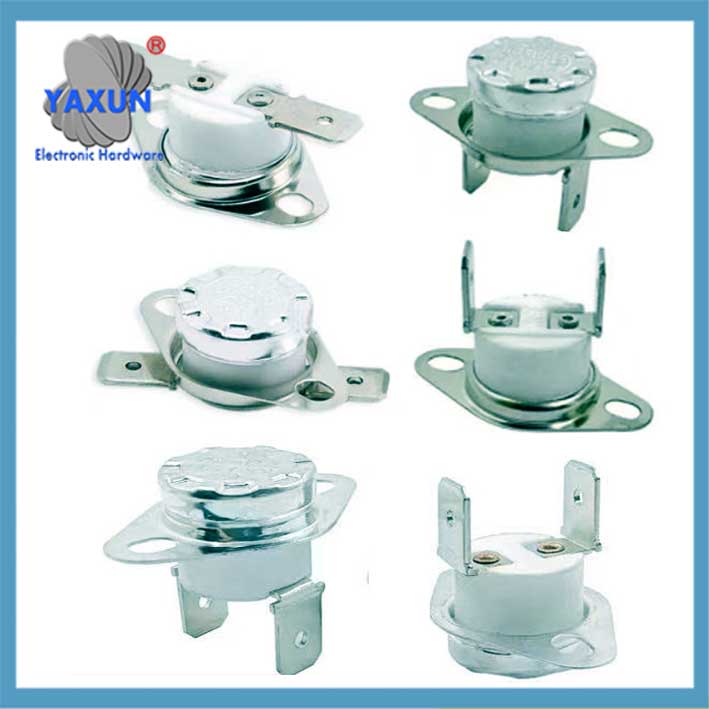

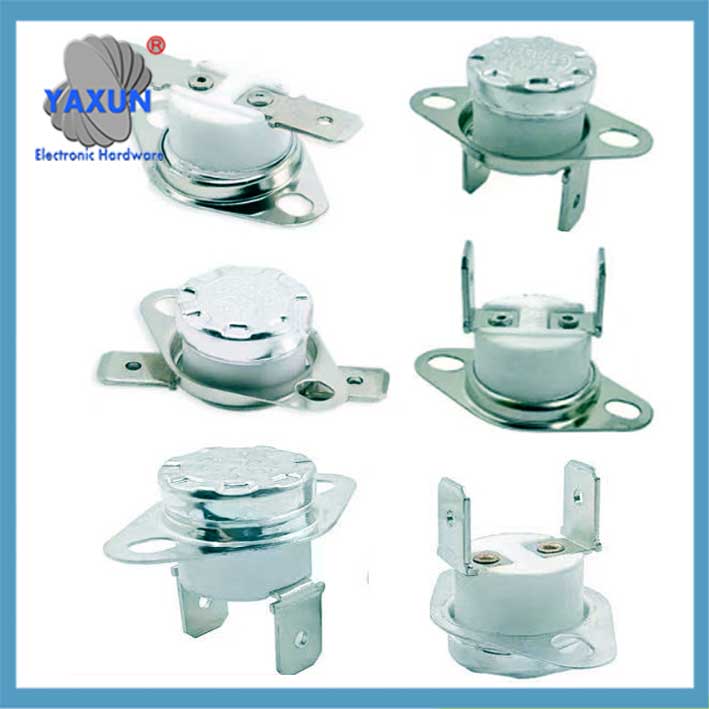

 Normal offener KSD301-Temperaturschalter mit bimetallischem Temperatursensorelement |

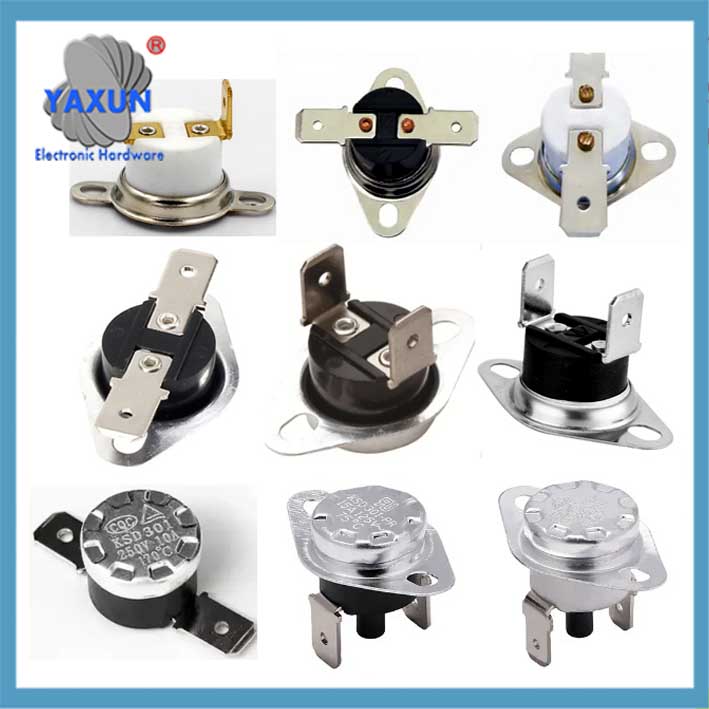

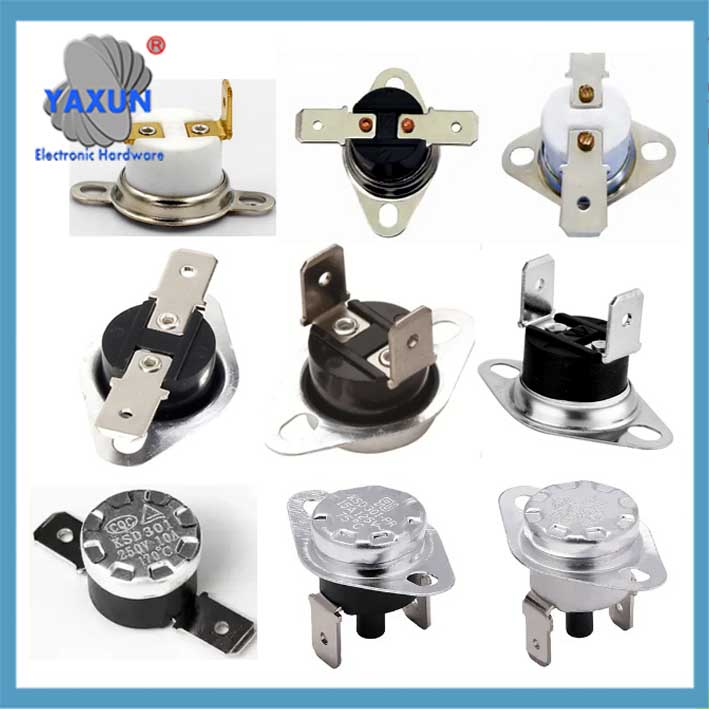

 Hochtemperaturbegrenzungsschalter KSD301 |

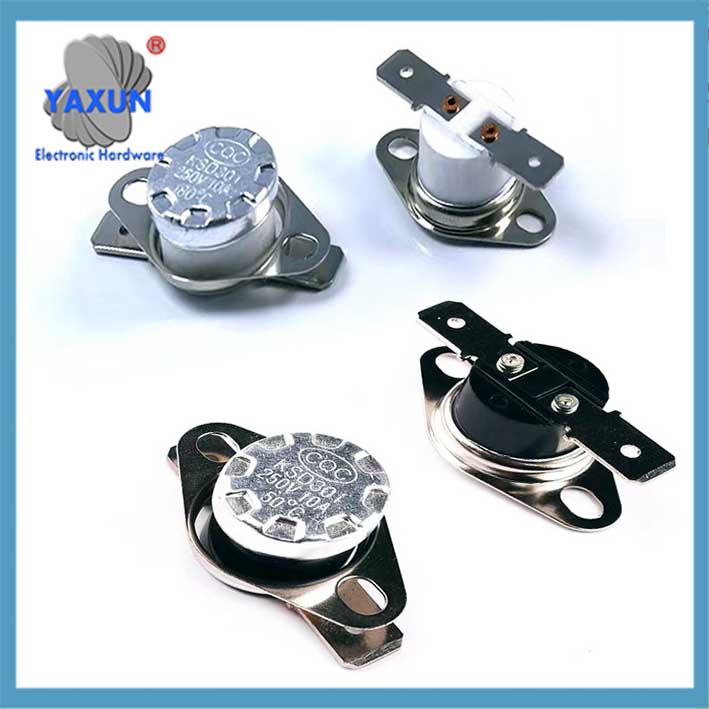

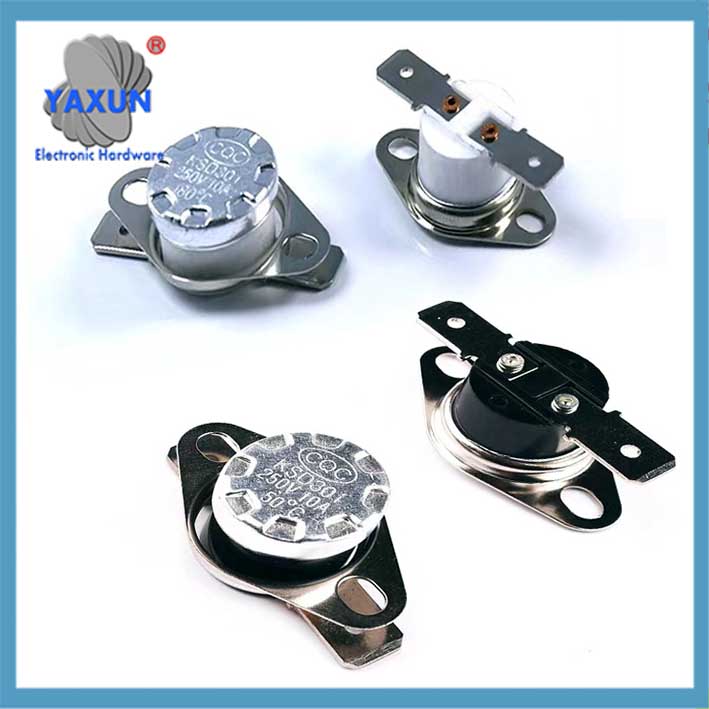

 Bimetallisches Temperaturmesselement von KSD301 |
KSD301 Temperaturschalterparameter
Ii. Zerlegung des Arbeitsprozesses
Meerjungfrau-Kopiercode
Grafik LR
A[normaler Temperaturzustand] –>|Bimetallstreifen frei und gerade| B[Kontakt geschlossen/offen]
C[Die Temperatur steigt auf den Aktionswert] –>|Bimetallstreifenbogenhöhe plötzliche Änderung| D[Mechanismus mit sofortigem Sprungantrieb]
D –>|normalerweise geschlossener Typ| E[Kontakttrennschaltung]
D –>|normalerweise offener Typ| F[Kontaktverbindungsschaltung]
G[Die Temperatur sinkt auf den Reset-Wert] –>|Bimetallstreifen kehrt in die Gerade zurück| B
Kernpunkt: Die plötzliche Höhenänderung des Bimetallstreifenbogens ist die Quelle des Namens “Schnapp-Trennschalter”, Sicherstellen, dass die Kontaktwirkung sauber ist und keinen Zwischenzustand aufweist.
Iii. Wichtige Punkte für Nutzung und Wartung
Voide mechanische Beschädigung
Es ist verboten, den Bimetallstreifen mit äußerer Kraft zusammenzudrücken, da eine Verformung dazu führt, dass die Aktionstemperatur schwankt oder ausfällt.
Wärmeleitungsanforderungen
Die Montagefläche muss eben und sauber sein, Um sicherzustellen, dass die Wärme rechtzeitig auf das Metallband übertragen wird, sollte Wärmeleitpaste aufgetragen werden.
Temperaturbeschränkungen
Toleranzgrenze für Bimetallstreifen: kurzfristig ≤300℃, langfristig ≤240℃ (Überhitzung führt zu Metallermüdung).
Matching laden
Es ist strengstens verboten, den Nennstrom zu überschreiten (B. ein 10-A-Modell, das an eine 15-A-Last angeschlossen ist), da die hohe Temperatur des Lichtbogens den Bimetallstreifen sintern lässt.
Iv. Referenz zur Fehlerdiagnose
Kontakthaftung : Ein zu hoher Laststrom führt zum Lichtbogenschweißen, und die Lastanpassung muss überprüft und das Modell ersetzt werden.
Aktionsverzögerung : Die Montagefläche ist schlecht wärmeleitend oder der Bimetallstreifen altert, Tragen Sie also erneut Silikonfett auf oder tauschen Sie das Bauteil aus.
Fehler beim Zurücksetzen : Der Bimetallstreifen ist verformt und klemmt, und der Thermostat muss komplett ausgetauscht werden.
▶️ Zusammenfassung: Der bimetallische Streifen ist der “Temperatursensor + Aktuator” integrierte Komponente von KSD301. Sein Scheiben-förmiger Strukturdesign und Legierungsverhältnis bestimmen direkt die Genauigkeit und Zuverlässigkeit der Temperaturkontrolle.
