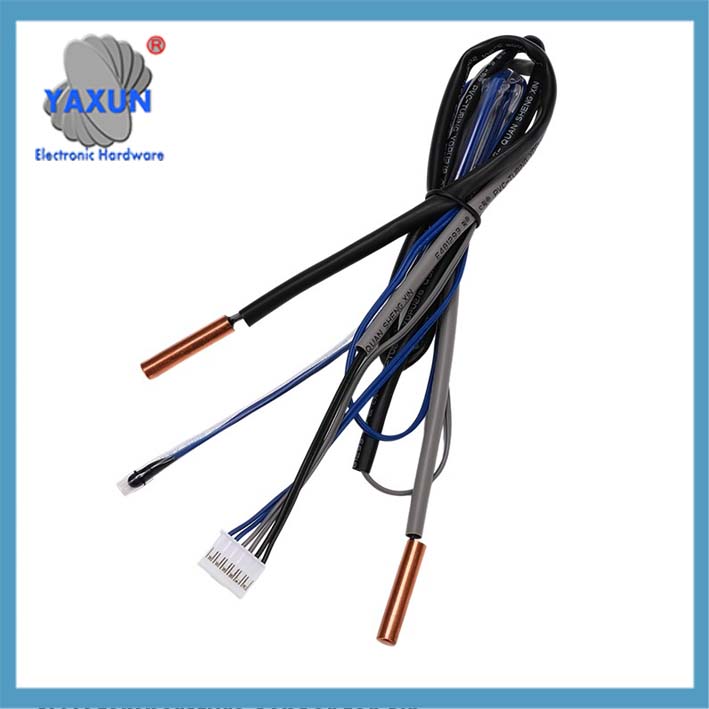

Kupferkopf 10K Klimaanlagen-Temperatursensor-Ersatz. Kaufen Sie online zum besten Preis in YAXUN

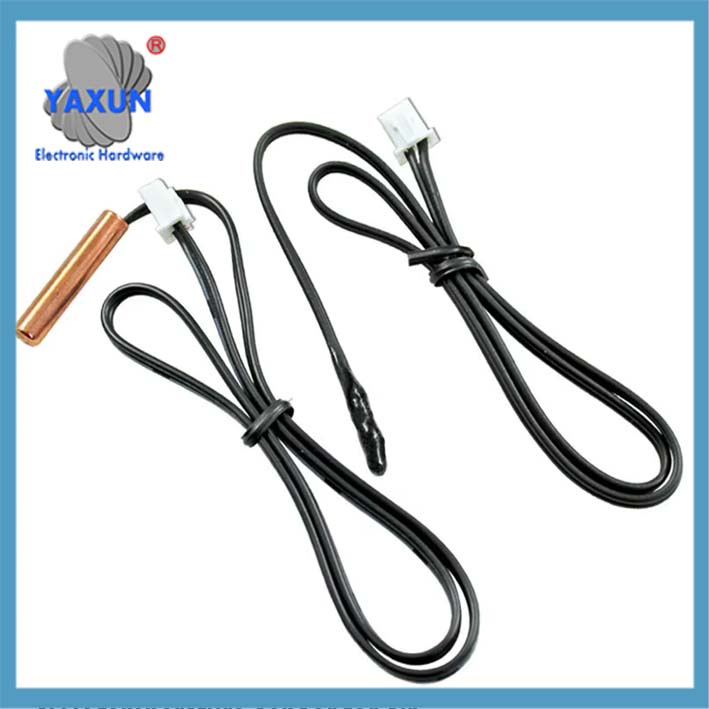

In+out tc 5k 502 Klimaanlagen -Temperatursensor für Daikin Haier Hitachi usw.

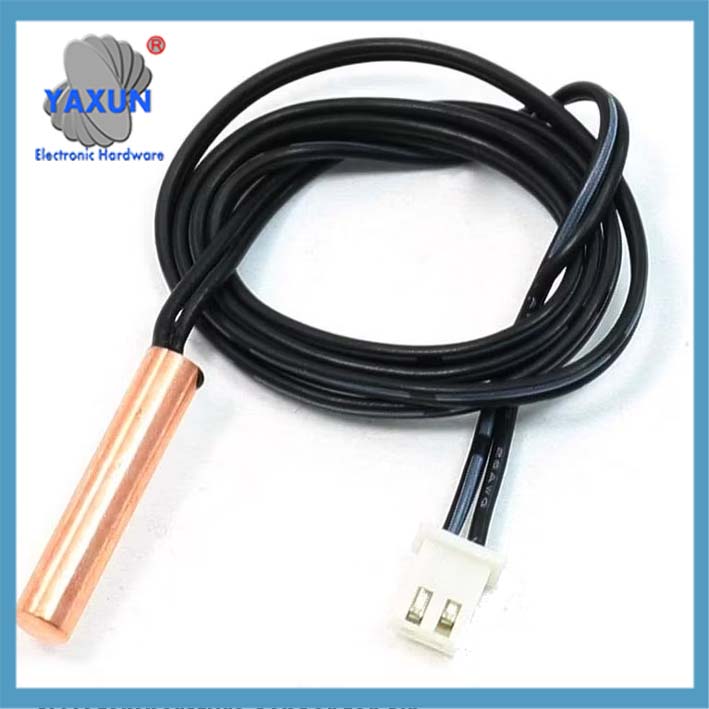

5K 10K 15K Klimaanlage NTC-Temperatursensor

Ob es sich um unsere Wandklimaanlage für zu Hause handelt, zentrale Klimaanlage, oder Autoklimaanlage, Der Temperatursensor ist eine sehr kritische Komponente. Viele Soft Faults von Klimaanlagen werden durch Schäden am Temperatursensor verursacht.

Das Verständnis der Funktion und des Prinzips des Temperatursensors ist für uns bei der Reparatur von Klimaanlagen sehr wichtig.
Der Temperatursensor der Klimaanlage ist eigentlich ein Thermistor aus NTC-Material mit negativem Temperaturkoeffizienten. Bei hohen Temperaturen ist der Widerstand gering, und der Widerstand ist groß, wenn die Temperatur niedrig ist.

Klimaanlagen verschiedener Marken verwenden Temperatursensoren mit unterschiedlichen Widerstandswerten.

In gewöhnlichen Haushaltsklimaanlagen, Die üblicherweise verwendeten Widerstandswerte von Temperatursensoren liegen bei 5K, 10K, 15K, 20K, 50K, usw. (Dies sind Nennwiderstandswerte entsprechend 25 Grad Celsius).
Verschiedene häufig verwendete Sensoren

Sensoren für Haushaltsklimaanlagen werden üblicherweise nach ihren Funktionen unterteilt: Innentemperatursensor; Innenspulentemperatursensor;

Temperatursensor für die Außenumgebung; Temperatursensor für Außenregister; Temperatursensor für Kompressorabgas.

Seine Funktion ist ungefähr wie folgt:

1. Der Innentemperatursensor befindet sich am Luftauslass des Innengeräts.
Allgemein, wenn Sie den Filter entfernen, Sie können eine schwarze Plastikkopfzeile sehen.
Standort des Raumtemperatursensors
Raumtemperatursensor

Seine Funktion besteht darin, die Innentemperatur zu erfassen und sie der CPU zum Vergleich mit der Solltemperatur bereitzustellen. Dies steuert den Start und Stopp des Kompressors und überwacht die Laufgeschwindigkeit des internen Lüfters.

2. Der Temperatursensor der Innenspule ist normalerweise ein Kupferkopf und wird am Kupferrohr des Verdampfers des Innengeräts befestigt. Sie können es sehen, indem Sie das Innengehäuse des Geräts entfernen.
Rohrtemperatursensor

Seine Funktion besteht hauptsächlich darin, die Spulentemperatur der Inneneinheit zu erfassen.

Vermeiden Sie kalten Wind beim Heizen im Winter. Wenn die Temperatur nicht hoch genug ist, Steuern Sie den Innenventilator, um das Ausblasen kalter Luft zu vermeiden.

Im Sommer Abkühlung, Die Inneneinheit ist vor Frost geschützt.

Verhindern Sie, dass die Kältemitteltemperatur zu niedrig ist und die Rohrleitung einfriert.

3. Umgebungstemperatursensor im Freien
Seine Position befindet sich am Außenschalter (normalerweise an den Lamellen auf der Rückseite des Außengeräts befestigt), und ist auf der Rückseite des Außengeräts zu sehen.
Äußere Umgebungstemperatur

Seine Funktion besteht darin, die Umgebungstemperatur des Außengeräts zu überwachen und die Betriebsgeschwindigkeit des Außengeräts beim Kühlen und Heizen der Klimaanlage zu steuern.

4. Abgastemperatursensor des Kompressors, welches am Auspuffrohr des Kompressors befestigt wird.

Seine Hauptfunktion besteht darin, die Abgastemperatur des Kompressors zu überwachen, um den Öffnungsgrad des Expansionsventils zu bestimmen, Dadurch wird die Betriebsgeschwindigkeit des Kompressors gesteuert und sichergestellt, dass die Abgastemperatur nicht zu hoch ist.

5. Der Außentemperatursensor ist an der Spule des Außenkondensators befestigt.

Seine Hauptfunktion besteht darin, zu verhindern, dass die Systemtemperatur zu hoch wird und einen Überhitzungsschutz verursacht.

Temperatursensor (Thermistor) Der Ausfall ist relativ hoch. Sobald es einen offenen Stromkreis gibt, Kurzschluss oder schlechte Kennlinie, Die Klimaanlage zeigt einen abnormalen Code an und funktioniert nicht richtig.

Messung der Qualität des Temperatursensors:

In der tatsächlichen Wartung, Zur Messung der Qualität des Temperatursensors werden im Allgemeinen die folgenden drei Methoden verwendet:

1. Methode zur Widerstandsmessung
Da der Sensor ein Thermistor ist, Wir müssen lediglich seinen tatsächlichen Widerstand bei einer bestimmten Temperatur messen und ihn mit dem Nennwiderstand vergleichen, um seine Qualität zu ermitteln.

Natürlich, im Leerlauf- und Kurzschlusszustand, Einer der Widerstandswerte ist unendlich und der andere ist Null. Das weiß jeder.

2. Spannungsmessmethode
Die Spannung des Sensors (Thermistor) im Stromkreis wird durch in Reihe geschaltete Widerstände aufgeteilt, und die Spannungsänderungen werden an die CPU zurückgemeldet.

Die Spannung an beiden Enden ist im Grunde diese Spannung, und der Normalwert liegt dazwischen 2 Und 3 Volt.

Durch Testen der Spannung an beiden Enden und Vergleichen mit dem Normalwert, Sie können auch wissen, ob es gut oder schlecht ist.

3. Vergleichsmethode
Allgemein, Die für Klimaanlagen-Umgebungstemperatursensoren und Rohrtemperatursensoren verwendeten Widerstandswerte sind gleich.

Wenn Sie vermuten, dass einer der Sensoren beschädigt ist, Testen Sie den Widerstand des anderen Sensors, ohne dessen Widerstand zu kennen. Durch Ersetzen des Sensors durch einen Sensor derselben Spezifikation wird das Problem gelöst.

Natürlich, beim Austausch des Temperatursensors, Es gibt noch ein weiteres Problem, dem Aufmerksamkeit geschenkt werden muss: zusätzlich zum Widerstandswert, Auch der Temperatursensor der Klimaanlage hat einen wichtigen Parameter.

Der Temperaturparameter bezieht sich auf die Änderungsrate des Widerstandswerts mit der Temperatur, wenn die Temperatur um ein Grad ansteigt, was als „Temperaturkoeffizient“ bezeichnet wird. Die am häufigsten verwendeten Klimaanlagenhersteller sind 3450, 3480, 3950, usw.

Der gleiche Widerstandswert hat unterschiedliche Temperaturkoeffizienten. Bei unterschiedlichen Temperaturen, Der Widerstandswert ändert sich stark.
Widerstandswerte von Umgebungstemperatur- und Rohrtemperatursensoren verschiedener Marken

In der tatsächlichen Wartung, wenn Widerstandswert und Temperaturkoeffizient falsch gewählt sind, Dies kann dazu führen, dass die Klimaanlage in einem bestimmten Temperaturbereich nicht ordnungsgemäß funktioniert.

Zum Beispiel: der Widerstand des Innentemperatursensors wird größer, Dies führt dazu, dass die Klimaanlage häufig startet.

Wenn sein Widerstand kleiner wird, Dies bedeutet, dass die von der Klimaanlage gemessene Temperatur gestiegen ist und nicht gesenkt werden kann, also wird es nicht aufhören.

Und wenn der Widerstand des Innenrohrtemperatursensors kleiner wird, Dies führt kurz nach dem Start zu einer Fehlfunktion der Klimaanlage.

Wenn sein Widerstand Null ist, Die gesamte Maschine reagiert nicht, wenn sie aus der Ferne eingeschaltet wird.

Zusamenfassend, Änderungen in der Leistung des Temperatursensors der Klimaanlage können dazu führen, dass die Klimaanlage nicht ordnungsgemäß funktioniert, und es gibt verschiedene Fehler!

Darauf muss jeder bei der eigentlichen Wartung achten!
