Co je to zařízení pro ochranu přehřátí?

Ochranstvím přehřátí je automatické řídicí zařízení, které dosahuje ochrany bezpečnosti zařízení prostřednictvím sledování teploty. Jeho základní funkcí je odříznout obvod nebo spustit ochranný mechanismus, když teplota překročí prahovou hodnotu nastavení, aby se zabránilo nefunkčnímu zařízení nebo způsobujícím oheň v důsledku přehřátí. Následuje jeho technické údaje a analýza aplikací:

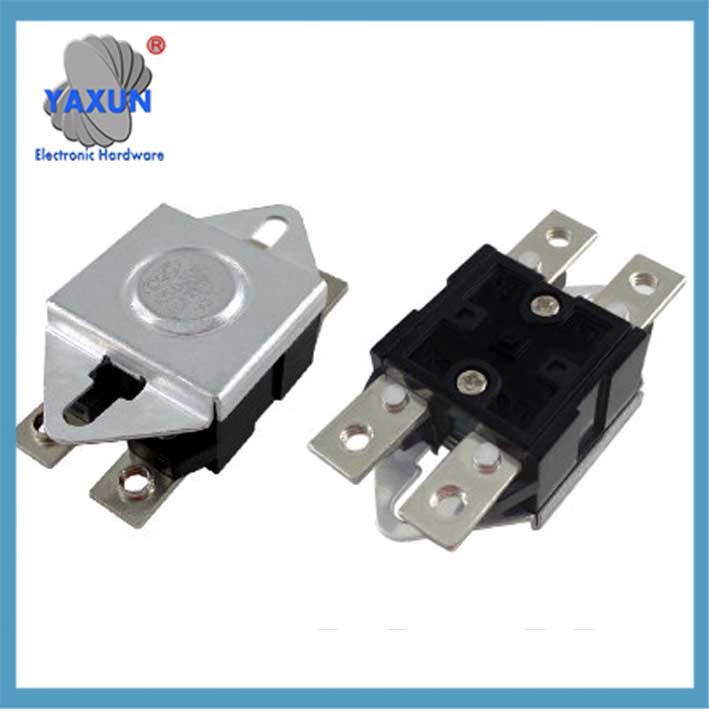

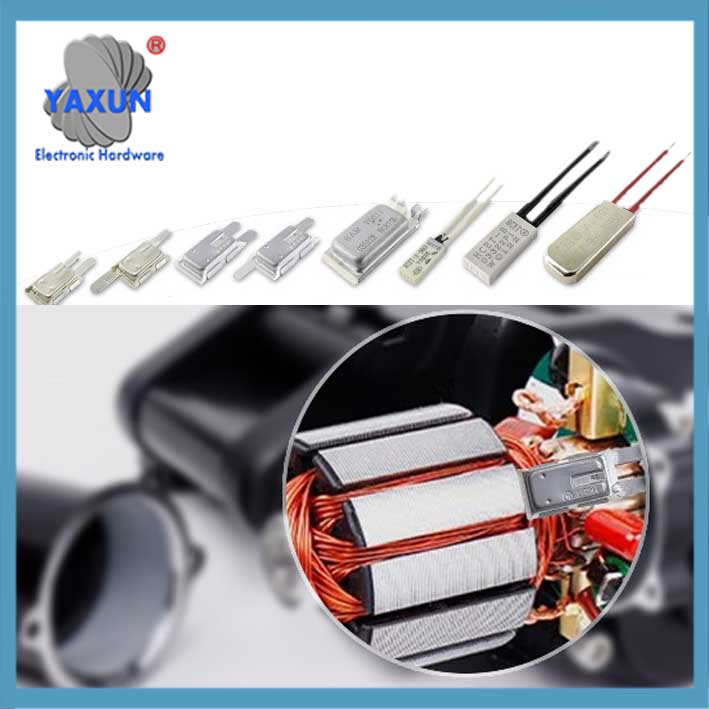

Funkce a aplikace ochranného zařízení pro přehřátí motoru

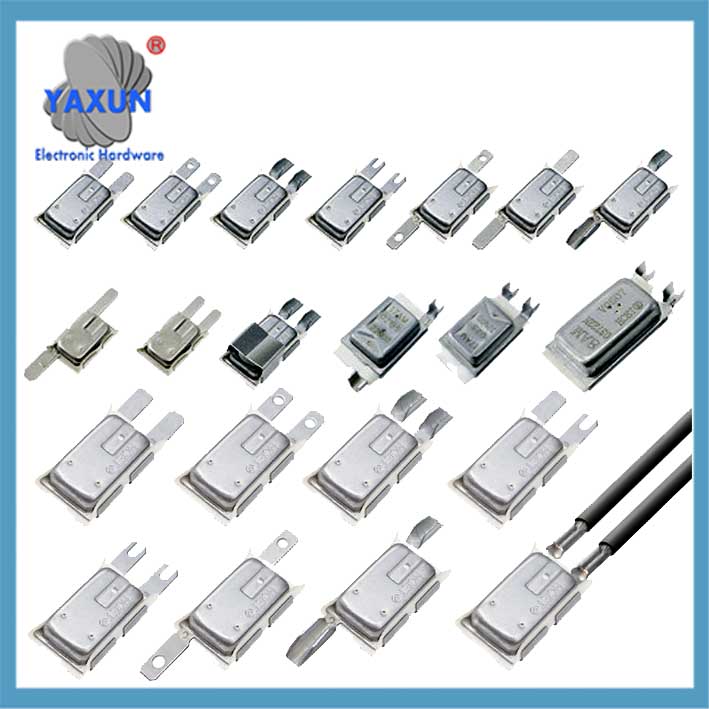

Případ aplikace automobilového motoru pro ochranu předběžného hůř pro přehřátí

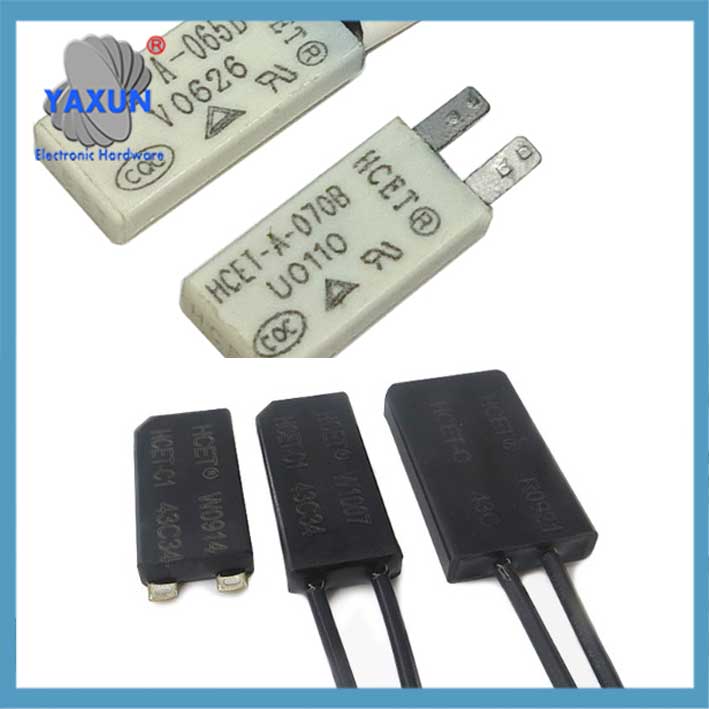

Zařízení tepelného chrániče aplikované na baterii

1. ‌Core Princip and Type‌
‌Bimetallic Struktura proužku‌: Použití dvou kovových kompozitních listů s různými koeficienty tepelné roztažení, Deformace spustí kontaktní akci, když se teplota zvyšuje (Normálně otevřený/normálně uzavřený typ).
‌ Samostatné rekordér a typ ne-self-recovery‌:
Typ sebeobrany: Po snížení teploty automaticky resetujte (jako jsou chladničky, pračky);
Typ ne-self-recovery: Je nutný manuální reset (jako jsou palivové motory, průmyslové vybavení).
‌Thermistor Linkage‌: Některé modely kombinují termistory nebo mikropočítače s jedním čipem k dosažení přesné kontroly teploty.

Jak to funguje:
Senzory:
Zařízení pro ochranu nad předchůdcem obvykle využívají teplotní senzory (jako termistory nebo bimetalické proužky) sledovat teplotu konkrétní oblasti.
Práh:
Když teplota překročí předem nastavenou prahovou hodnotu, Senzor spustí signál.
Akce:
Tento signál poté aktivuje jistič, relé, nebo jiný mechanismus, který buď odpojí napájení nebo snižuje výkon zařízení.

2. ‌Key Parametry a výběr‌
‌TEMPERURETY ROZSAH‌: Obecná akční teplota 40-180 ℃ (například tolerance řady KSD9700 ± 3/5 ℃);
‌Current/napětí‌: Typické specifikace AC250V/5A, Vysokopěťové modely mohou dosáhnout AC1800V;
‌ Strukturální forma‌:
Plastová skořápka (Materiál PBT, lehký);
Kovová/keramická skořápka (odolný proti vysoké teplotě, izolace).

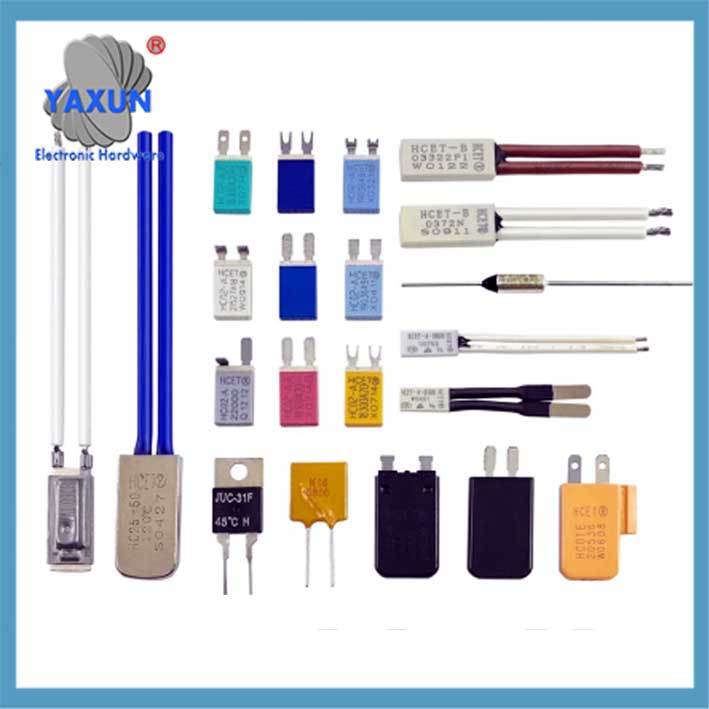

Zařízení tepelného chrániče pro vytápění podložku

Zařízení tepelného chrániče pro lékařské ošetření

Tepelné ochránce pro okamžité ohřívač vody

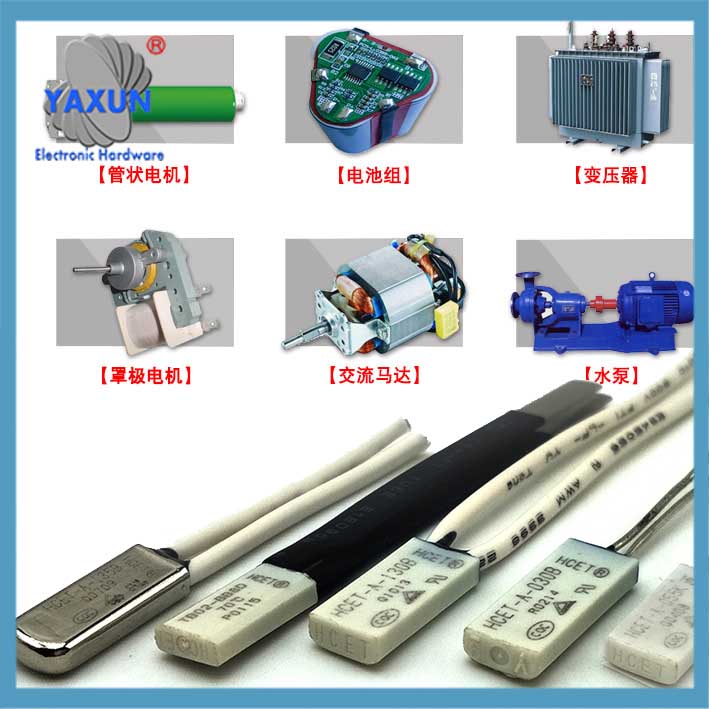

3. ‌Typické scénáře aplikace‌
‌Household spotřebiče‌: Motory klimatizace, pračky, atd., Aby se zabránilo přehřátí motorových vinutí‌; ‌Industriální vybavení‌: Monitorování teploty cívky ponorného čerpadla (například ochránce GB-220V); ‌Elektronické obvody‌: Ochrana proti rozptylu tepla procesoru, aby se zabránilo zranitelnosti útoku na vysokou teplotu. Příklady zařízení na ochranu přehřátí:
Tepelné chrániče v motorech:
Tato zařízení jsou zabudována do elektrických motorů, aby se zabránilo přehřátí, což by mohlo způsobit selhání motoru nebo zapálit.
Ochrana přehřátí kabiny ve vozidlech:
Některá vozidla, jako Tesla, mít funkci ochrany před přehřátí kabiny, která automaticky aktivuje klimatizaci, aby se zabránilo interiéru nebezpečně horké při zaparkování.

4. Termostory PTC v elektronice:
Používají se v různých aplikacích k ochraně obvodů před přehřátím výrazným zvýšením jejich odporu, když je překročena určitá teplota.
Teplotní omezení v topných systémech:
Tato zařízení, jako ten popsaný v článku HeatSystems, se používají k zabránění příliš horkému topnému prvkům, což by mohlo poškodit topný prvek nebo okolní materiály.
Důležitost ochrany přehřátí:
Bezpečnost: Prevence požárů, Poškození vybavení, a potenciální zranění při přehřátí.
Spolehlivost: Zajištění dlouhověkosti a správného fungování zařízení a systémů.
Účinnost: V některých případech, jako ve vozidlech, Ochrana přehřátí může pomoci optimalizovat využití energie.

5. „Problémy a preventivní opatření
‌Instalační požadavky‌: Je třeba být blízko povrchu kontrolovaného zařízení, aby se zabránilo deformaci skořepiny ovlivňující výkon‌;
‌Risk falešné operace‌: Stárnutí pájky nebo mechanické poškození může způsobit selhání ochrany‌;
‌ Difference z ochrany přetížení‌: Ochrana přehřátí je založena na prahu teploty, zatímco ochrana přetížení reaguje na současnou abnormalitu‌.

6. Trends ‌Technology Development Trends‌
‌ Integrated Design‌: Jako je bimetalický ochránce skoku v kombinaci s nadproudem/přehřátím duálních funkcí‌;
‌ Zlepšení spolehlivosti‌: Kramické obaly a obvody proti zásahu zlepšují přizpůsobivost průmyslového prostředí‌.
