Co je to snímač teploty voda motoru automobilu?

Senzor teploty voda vozidla měří teplotu vody nebo chladicí kapalinu tekutého. Tyto senzory se používají v různých aplikacích, včetně automobilových motorů, Systémy chlazení vody, a průmyslové procesy, monitorovat a regulovat teplotu. Používáno v různých průmyslových procesech k měření teploty vody nebo jiných kapalin, často ve spojení s datovými protokoly nebo řídicími systémy.

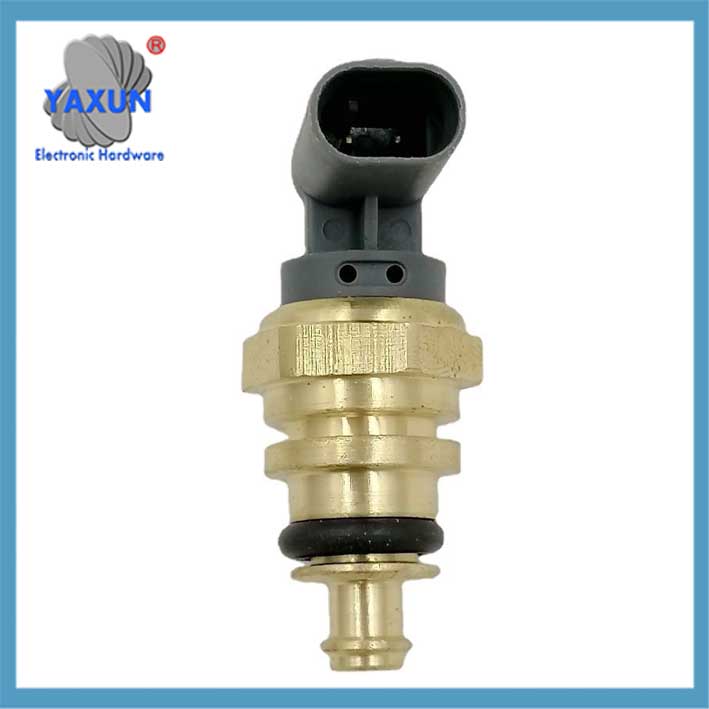

Senzor teploty vody 1338418 55187822 71741090 1338.C7 Spínač teploty vody

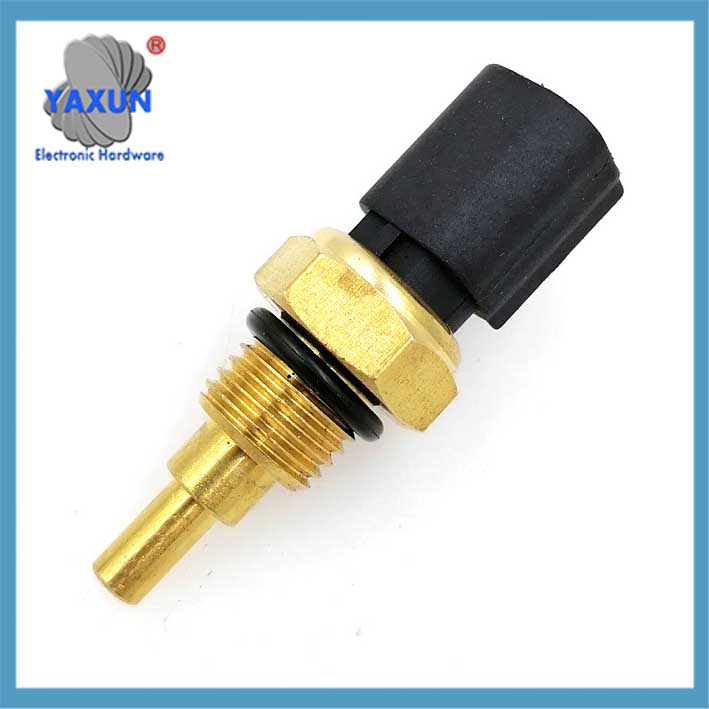

6K2A-12A648-AA Senzor teploty vody vhodný pro ventilátor chlazení vodou Ford

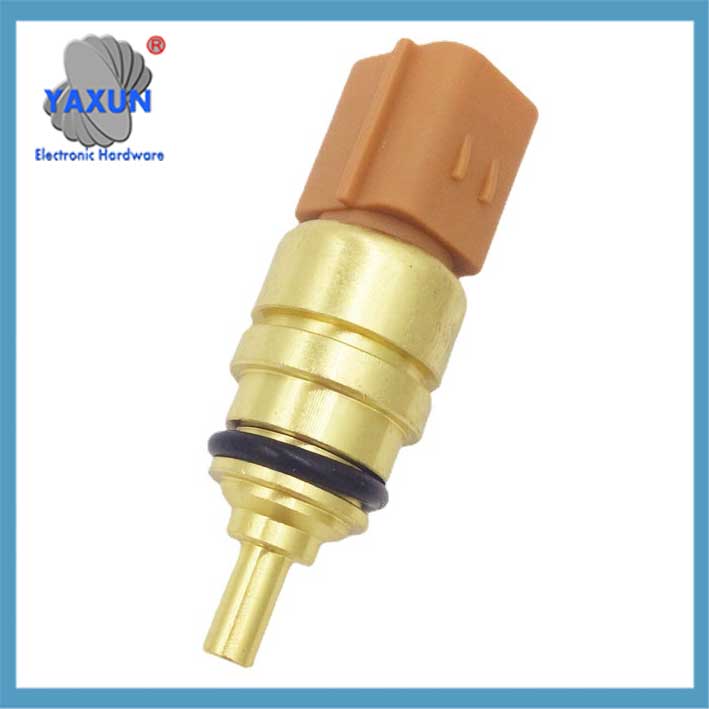

Náhradní snímač teploty vody, 1/4″ NPT – Auto závodní potřeby

Hlavní funkcí snímače teploty vody je sledování teploty chladicí kapaliny motoru. Jeho hlavní součástí je termistor se záporným teplotním koeficientem (NTC). Hodnota odporu tohoto materiálu exponenciálně klesá, když teplota stoupá, jako je asi 2,5 kΩ při 20 ℃ a asi 0,3 kΩ při 80 ℃. Tato funkce umožňuje převádět změny teploty na elektrické signály.

Ohledně místa instalace, většina senzorů (65%) jsou instalovány na vodním plášti bloku válců motoru/hlavě válců. Některé jsou také poblíž termostatu hlavy válců (22%) nebo výstup chladiče (13%). Tato konstrukce má přímý kontakt s chladicí kapalinou, aby bylo zajištěno přesné měření teploty.

Role senzoru je kritická: při nízkých teplotách, ECU zvýší vstřikovaný objem o 30% pomoci studenému startu; při vysokých teplotách, množství injekční báze bude opraveno. Bude to mít vliv i na systém zapalování, jako je posunutí úhlu zážehu o 8-12° při -20°C a jeho zpoždění o 4-6° při 100°C, aby se zabránilo výbuchu. Navíc, na něm závisí i regulace volnoběžných otáček, a rychlost se zvýší na 1200-1500 ot./min při nízkých teplotách.

Z hlediska projevu závady, Mezi běžné problémy patří potíže se studeným startem, nestabilní volnoběžné otáčky, abnormální chod ventilátoru, atd. Existuje několik způsobů diagnostiky: použijte multimetr k měření napájecího napětí (normální 5V nebo 12V), číst datový tok (normální signál teploty vody je asi 95℃), nebo změřte hodnotu odporu po zahřátí (by měla být 1,4-1,9 kΩ při 30℃).

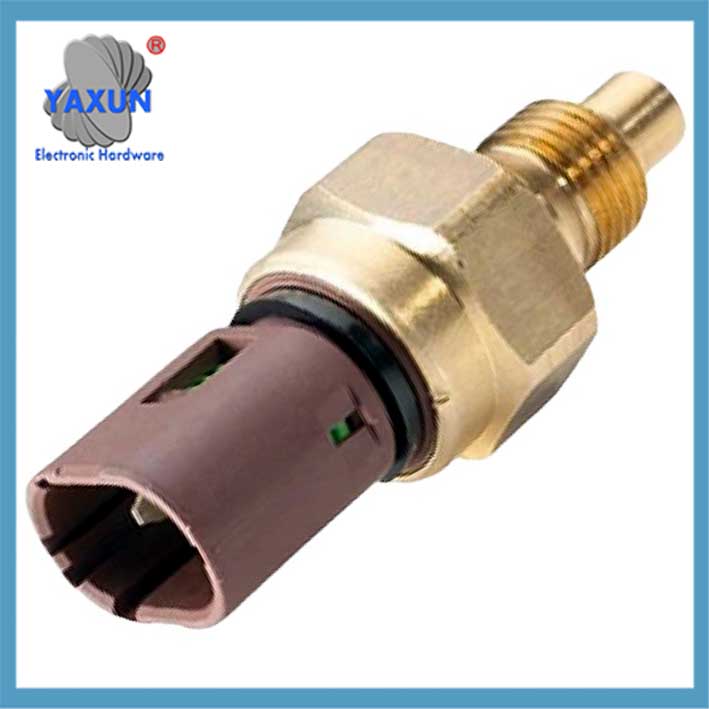

7700810879 Funkce a použití snímače teploty vody v automobilu

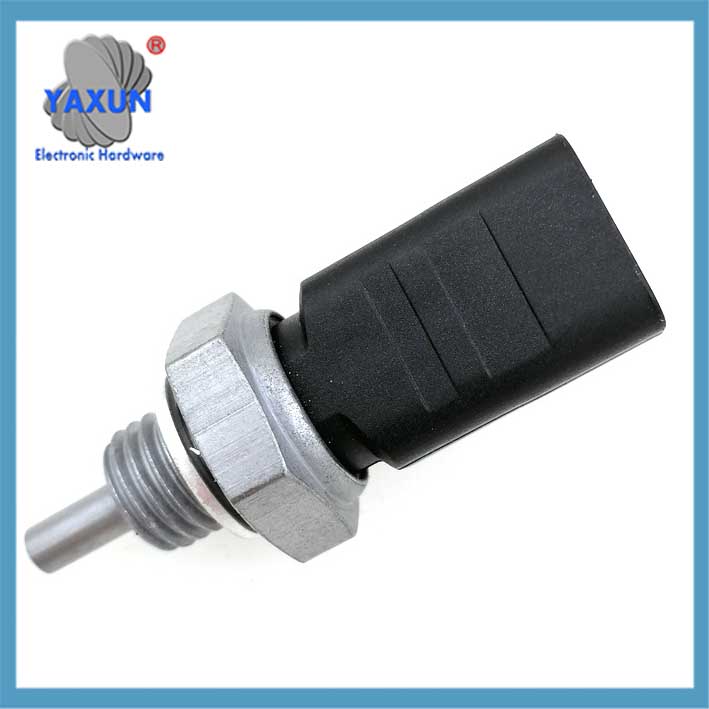

Přizpůsobená sestava měděné sondy snímače teploty vody NTC

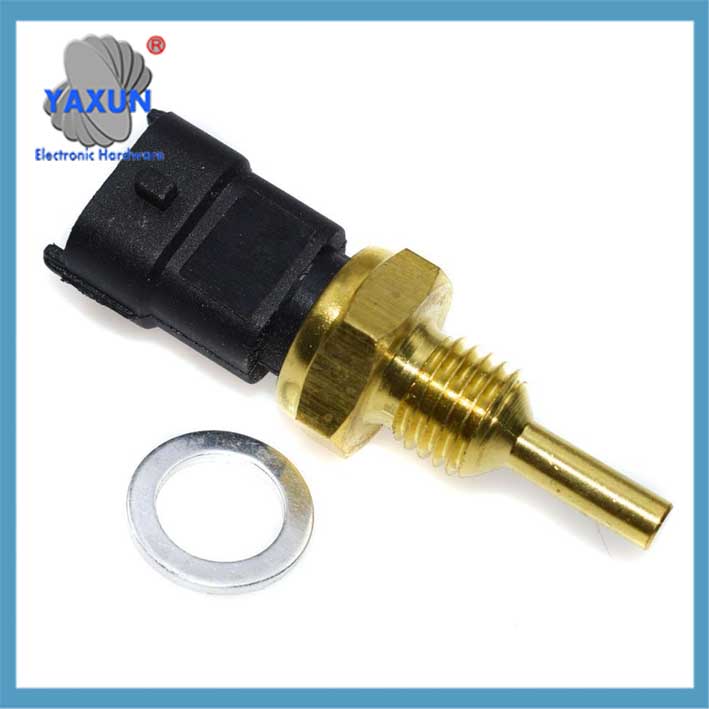

Snímač teploty vody ~ Snímač teploty chladicí kapaliny & Kabelový svazek Pigtail konektoru pro GM TX3 TS10075 15326386

Snímač teploty vody v motoru automobilu je základním monitorovacím prvkem systému řízení motoru. Jeho funkce, struktura, princip činnosti a projev závady jsou následující:

🔧 ‌1. Struktura a princip fungování
Základní prvek: Přijetí termistoru se záporným teplotním koeficientem (NTC), hodnota odporu exponenciálně klesá, když teplota stoupá (jako je asi 2,5 kΩ při 20 ℃, a klesne na 0,3 kΩ při 80℃).
‌Konverze signálu‌: Převeďte změnu teploty chladicí kapaliny na elektrický signál (obvykle 1,3V-3,8V lineární změna) a přenést jej do řídicí jednotky motoru (ECU).

Místo instalace:
Vodní plášť bloku válců/hlavy válců (zaúčtování 65%);
Spojovací potrubí chladicí kapaliny nebo v blízkosti termostatu.

Typy snímačů teploty vody:
Snímače teploty chladicí kapaliny motoru (ECTS):
Nalezeno ve vozidlech, tyto snímače monitorují teplotu chladicí kapaliny motoru, poskytování zpětné vazby řídicí jednotce motoru (ECU) pro optimální vstřikování paliva a časování zapalování.
Senzory vodního chlazení:
Používá se ve vlastních vodních chladicích smyčkách PC nebo průmyslových chladicích systémech k monitorování teploty chladicí kapaliny a zajištění správného odvodu tepla.

Příklady aplikací:
Automobilový průmysl: Monitorování teploty chladicí kapaliny motoru pro optimalizaci výkonu motoru a zabránění přehřátí.
Vodní chlazení: Udržování optimálních teplot ve smyčkách vodního chlazení PC pro stabilní výkon systému.
Průmyslové procesy: Sledování teplot ve výrobních procesech, HVAC systémy, a další aplikace zahrnující kapaliny.
Akvakultura: Monitorování teploty vody pro optimální růst ryb nebo rostlin.
Oceánografie: Měření teploty vody v různých hloubkách pro výzkum a monitorování.

⚙️ 2. Základní funkce
Snímač teploty vody poskytuje v reálném čase údaje o teplotě do ECU pro dynamickou regulaci provozu motoru:

Kontrola paliva: Nízká teplota (<86℃): Zvyšte množství injekce (až do +30% kompenzace) ke zlepšení výkonu při studeném startu;
Vysoká teplota: Snižte vstřikované množství a optimalizujte poměr vzduch-palivo.
Nastavení zapalování: Zvyšte úhel předstihu zapalování při nízkých teplotách (8-12° při -20°C), a zpoždění při vysokých teplotách (4–6° při 100°C) aby nedošlo k výbuchu.
Řízení volnoběhu a odvodu tepla: Zvyšte volnoběžné otáčky na 1200–1500 ot./min při nízkých teplotách;
Spusťte spuštění a zastavení chladicího ventilátoru (vysokorychlostní provoz při vysokých teplotách).
Displej přístroje: Pohybujte ukazatelem teploty vody, 90℃ je ideální pracovní teplota.

Klíčové vlastnosti:
Rozsah měření: Rozsah teplot, které může senzor přesně měřit.
Přesnost: Jak blízko se hodnoty senzoru shodují se skutečnou teplotou.
Doba odezvy: Rychlost, kterou senzor reaguje na změny teploty.
Trvanlivost: Schopnost senzoru odolávat podmínkám prostředí (NAPŘ., voda, teplotní extrémy).
Styl montáže: Jak je senzor připojen k systému (NAPŘ., ponoření, typ závitu).

⚠️ ‌III. Projev a diagnostika závady
(1) Typické příznaky poruchy:
Potíže se startováním studeného auta, kolísání volnoběhu nebo abnormální nárůst;
Indikace abnormální teploty vody (žádný pohyb, falešně vysoké nebo mimo rozsah);
Chladicí ventilátor běží dál nebo se nespustí vůbec;
Zvýšená spotřeba paliva a slabé zrychlení.

(2) Metoda detekce:

IV. Mechanismus dopadu na poruchu ‌Zkreslení signálu‌: ECU špatně odhaduje teplotu (jako je příjem pevného signálu -40℃ nebo 130℃), což má za následek nesprávnou strategii vstřikování/zapalování;
Porucha linky: Přerušený obvod/zkrat blokuje přenos signálu, způsobuje nerovnováhu směsi;
Stárnutí součástí: Posun charakteristiky termistoru nebo koroze chladicí kapaliny způsobuje sníženou přesnost.

💎 Shrnutí
Snímač teploty vody je jako “teploměr” motoru. Jeho přesnost přímo souvisí s úsporou paliva, kontrola emisí a mechanická životnost. Pravidelně kontrolujte odporové charakteristiky a stabilitu signálu (zejména srovnání mezi teplými a studenými stavy) může účinně předcházet systémovým selháním způsobeným poruchou snímače.
