Následuje hlavní průvodce rozdílem a výběrem Bimetallic KSD301, KSD9700 normálně uzavřené (NC) a obvykle otevřené (ŽÁDNÝ) Spínače teploty, a komplexní srovnání technických specifikací a aplikačních scénářů:
I. Pracovní princip a definice státu
| Charakteristiky | Normálně uzavřené (NC) | Normálně otevřené (ŽÁDNÝ) |
| Initial State | Kontakty uzavřené při normální teplotě (připojený obvod) | Kontakty odpojené při normální teplotě (obvod odpojený) |
| Spouštěcí akce | Teplota ≥ nastavená hodnota → Odpojené kontakty (obvod odpojený) | Teplota ≥ nastavená hodnota → Kontakty uzavřeny (připojený obvod) |
| Mechanismus RESET | Pokles teploty pro resetování hodnoty → Kontakty automaticky uzavřené | Pokles teploty pro resetování hodnoty → Kontakty se automaticky odpojí |
| Symboly | NC （Normálně uzavřené） | Ne （normálně otevřené） |
Základní logika aplikace:
Nc typ: “Vysoko teplotní výkon” (jako je zabránění přehřátí a pálení motoru);
NO TYPE: “Vysoko teplotní síla zapnutá” (jako je například nadměrná teplota spuštění ventilátoru chlazení).

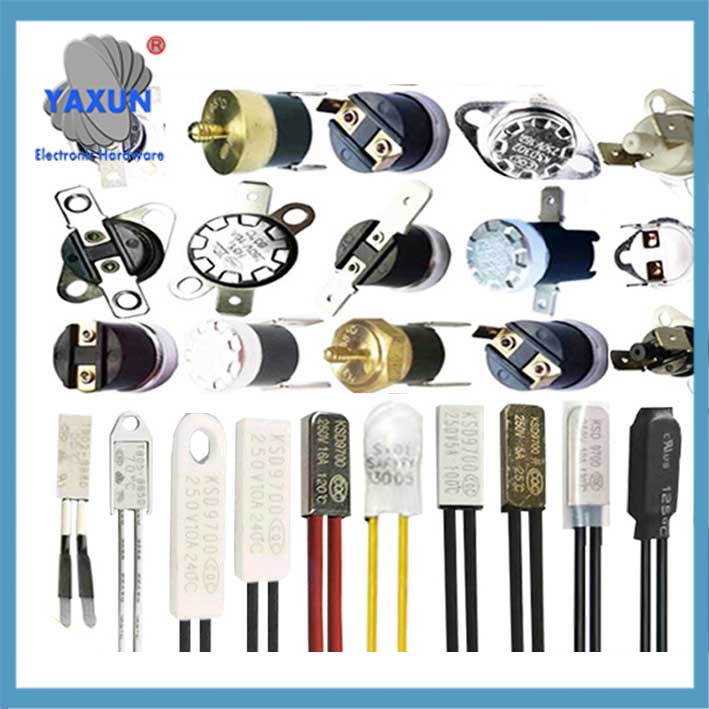

 Normálně uzavřené a normálně otevírají teplotní spínače |

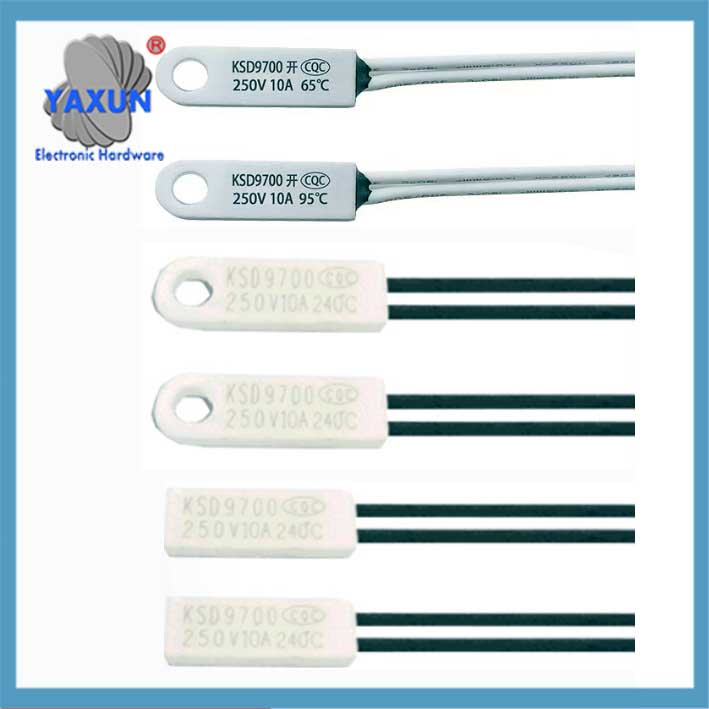

 Normálně otevřete spínač teploty KSD9700 |
 Normálně uzavřený spínač teploty KSD9700 |
Ii. Typické scénáře aplikace

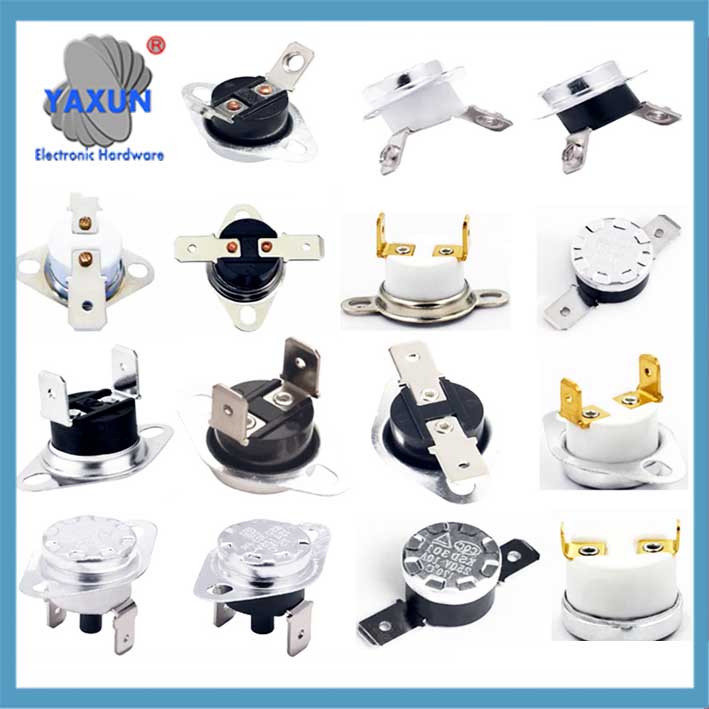

Parametry spínače teploty KSD301
| Typ | Použitelné vybavení | Účel ochrany |
| Typ NC | – Ochrana proti přehřátí motoru (pračka, kompresor klimatizace) – Elektrický ohřívač vody proti suchému pálení – Ochrana přetížení transformátoru |
Když teplota překročí standard, napájení je nuceno být odříznuto, aby se zabránilo poškození vybavení |
| NO TYPE | – Ovládání ventilátoru chlazení (počítačový procesor, skříň) – Alarm přehnaného ohřívače – Systém vytápění skleníku |
Aktivujte pomocné vybavení (jako jsou fanoušci/alarmy) Když teplota překročí standard |
Iii. Klíčové úvahy pro výběr
„Priorita bezpečnosti
NC typ musí být vybrán pro scénáře nuceného napájení (jako je prevence požáru, Prevence elektrických šoků) vyhnout se nehodám způsobeným nepřetržitým zdrojem energie při vysokých teplotách.
Circuit Design Shodnocení
Typ NC musí být připojen do série v hlavním obvodu živého drátu, a žádný typ není obvykle připojen paralelně s kontrolou pomocného vybavení.
identifikace
“B” nebo “NC” Označeno na skořápce označuje normálně uzavřený typ, “K” nebo “ŽÁDNÝ” Označuje obvykle otevřený typ (například KSD301-85B označuje normálně uzavřený typ při 85 ℃).
Test ověření
K detekci použijte multimetr: Typ NC je připojen při normální teplotě, a žádný typ není odpojen při normální teplotě.

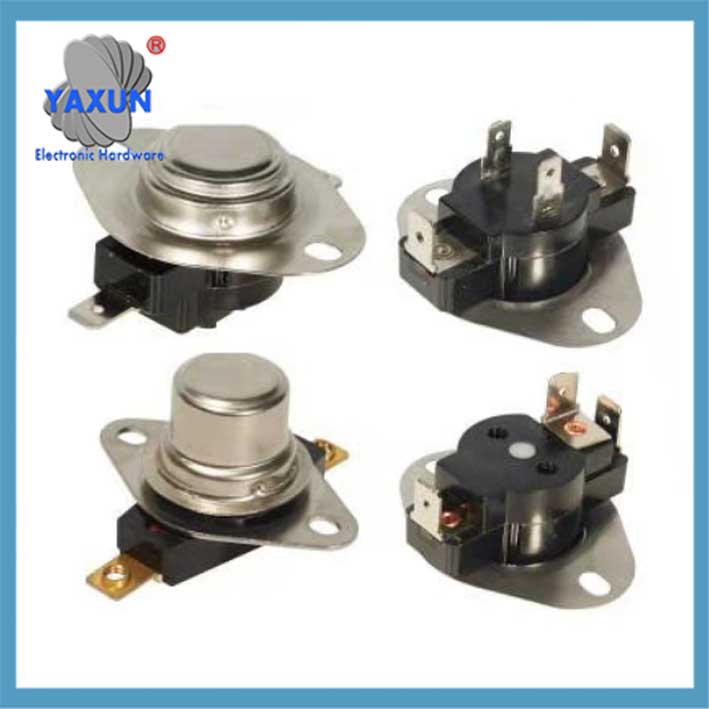

Normálně otevřený přepínač KSD301, KSD302
IV. Vyhýbání se provozním chybám
Kopírovací kód mořské panny
Graf TB
A[Požadavky na vybavení] –> B{Musí být vypnuty při vysoké teplotě? }
B –>|Ano| C[Vyberte typ NC]
B –>|Žádný| D{Musí být zahájeno při vysoké teplotě? }
D –>|Ano| E[Vyberte žádný typ]
D –>|Žádný| F[Přehodnoťte design]
▶ Summary: Typ NC je “nouzová brzda” pro ochranu bezpečnosti, A žádný typ není “spoušť teploty” pro inteligentní kontrolu. Akční logika obou je doplňující. Výběr musí přísně odpovídat požadavkům funkce obvodu (komplexní).
