Přepínač ochrany proti přehřátí mikro motoru & Ochránci přetížení

Porovnání rozdílů mezi přepínačem ochrany proti přehřátí mikro motoru & Ochránci přetížení. Pokud jde o tepelné chrániče mikro motoru, cenové rozpětí je mezi $0.1 Yuan a $0.4 yuan. Modely zahrnují 5AP, TB02-BB8D, 17dopoledne, KSD9700, ST01, S06, atd., které se používají hlavně pro sedadlo střešní okna stěrače a mají těsnicí a vodotěsné vlastnosti. Parametry modelu 17:00: normálně uzavřené, provozní teplota 120 stupně, Maximální proud 10a ~ 35a. Automatický resetovací funkce, vhodné pro armádu, Lékařské a jiné pole. Zde musíme zdůraznit teplotní rozsah a proudové parametry, stejně jako charakteristiky automatického resetování.

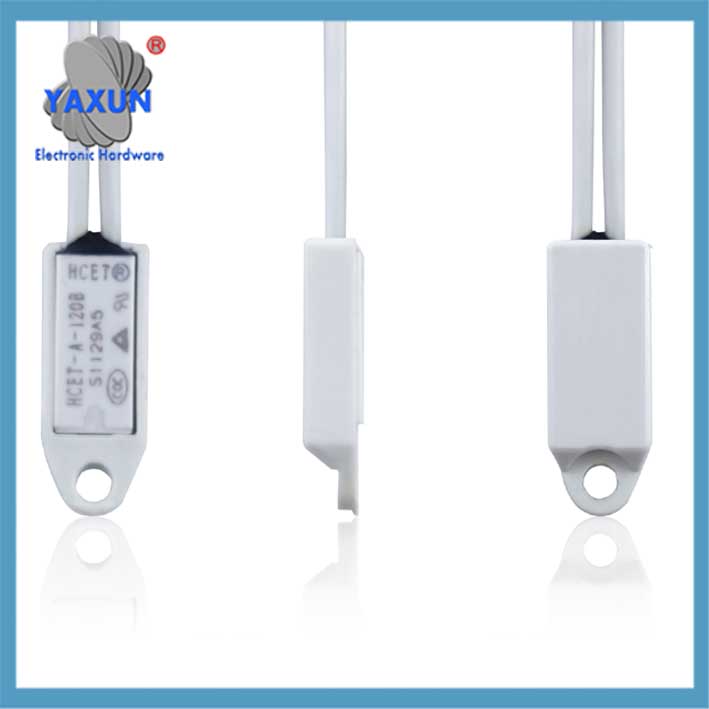

Motor TB05, BB8DTB02, ST-22 35 ℃- 160℃ Mini tepelný ochránce

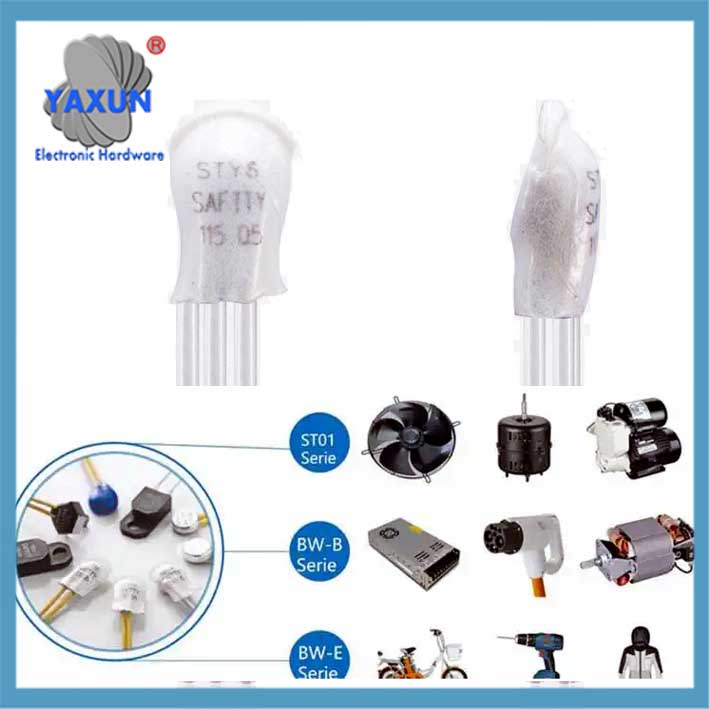

Přepínač teploty teploty mikropodniků S01, S06, ST-22

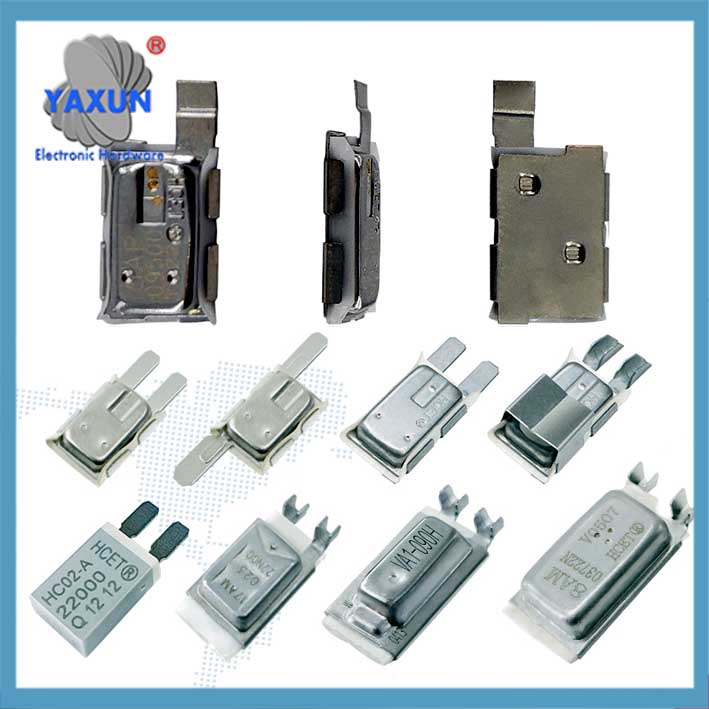

2MP, 6AP, 17Am+PTC, 5AP, 8DOPOLEDNE, KSD9700 Spínač ochrany proti přehřátí motoru

Pokud jde o chrániče přetížení motoru, Ochrané stroje motoru (M-B) Používejte technologii mikroprocesoru. Má více ochrany, jako je nadproud, selhání fáze, a stánek, a doba cesty je nastavitelná (0.2-30 sekundy), a podporuje manuální nebo elektrický resetování. Metoda nastavení parametrů je doplněna, jako je nastavení nadproudové ochrany 1.5-2 časy jmenovitý proud a přetížení na 1.1-1.3 časy. Tato nastavení jsou velmi důležitá pro praktické aplikace.

Ochrana proti přetížení motoru Protector Protection vstoupí v platnost po dokončení spuštění. Když proud překročí nastavenou hodnotu, bude to okamžitě jednat. Ochrana rychlého přestávky je pro chyby zkratu, a je rozdělen do dvou států: Spuštění a provoz. Přehřátí inverzní ochrany času je založena na modelu akumulace tepla, Kombinace tepelných účinků pozitivních a negativních sekvenčních proudů. Tyto mechanismy ochrany je třeba vysvětlit v bodech, aby se zajistilo, že uživatelé pochopí, jak zvládnout různé poruchy.

Z hlediska instalace a kompatibility, Je zdůrazněno, že ochránce může být nainstalován na přední straně střídače, Pozornost by však měla být věnována požadavkům na hodnocení aktuálního a uzemnění (Průměr drátu ≥ 3,5 mm², odpor <10Ó). Rozdíl mezi tepelnými relé a relé teploty spočívá v tom, že první je založen na tepelném účinku proudu, a ten je nainstalován uvnitř motoru pro měření teploty. Je nutné zde rozlišit, aby se zabránilo zmatení.

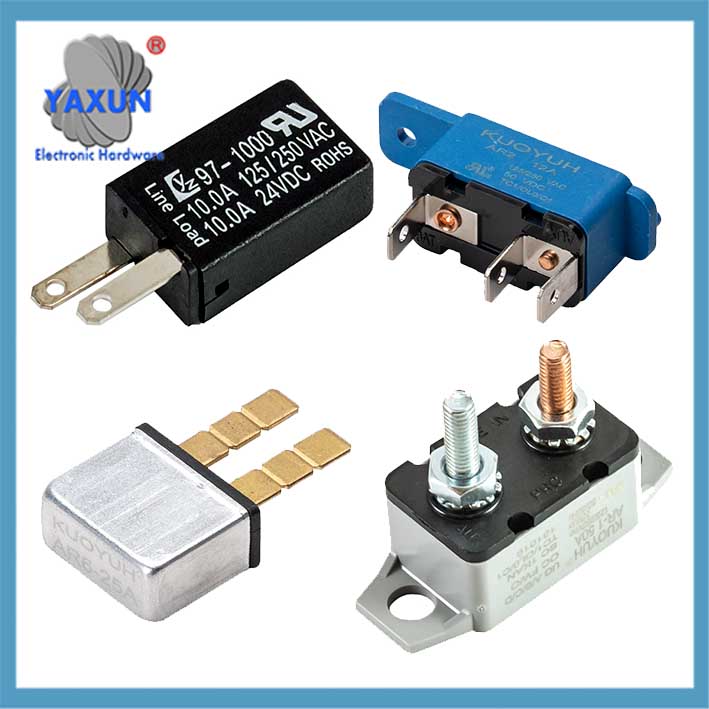

Vypínače motorových obvodů automobilů AR, AR2, 24, 97, 18, 17 Série

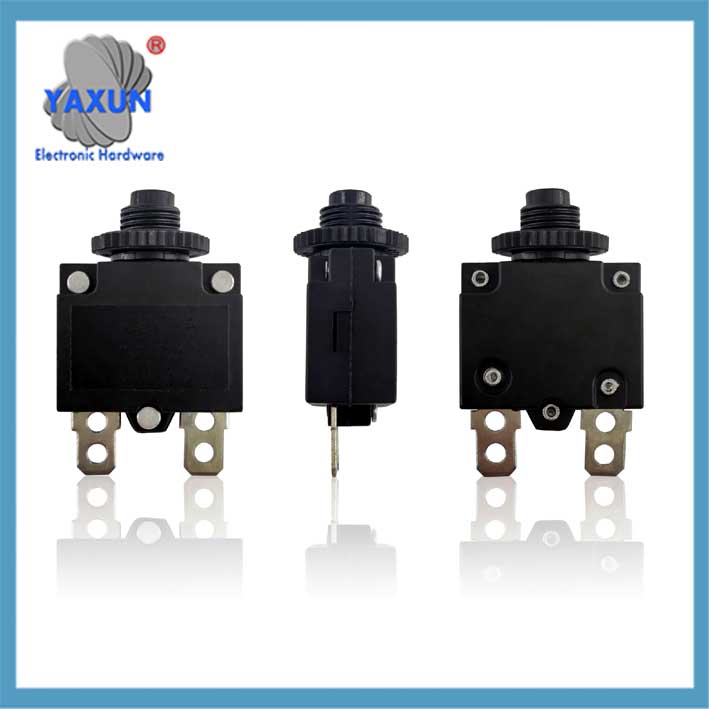

98 Příručka řady, Automatické resetování ochrany přetížení motoru

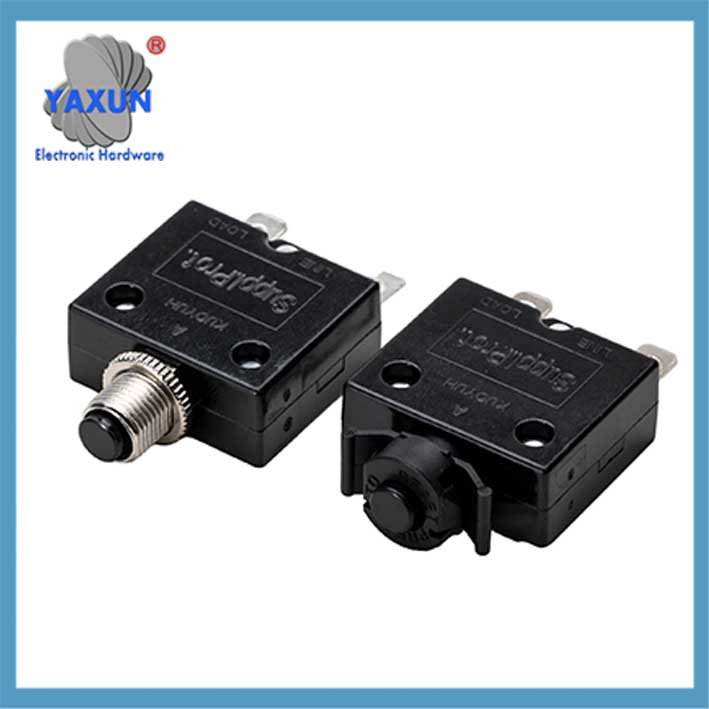

Kuoyuh 88 Série Ochrana pro přetížení motoru

I. Přepínač ochrany přehřátí (Protektor teploty)
Princip a charakteristiky zpracování
Použití bimetalických prvků snímání teploty, Když teplota dosáhne prahu sady, Kontakty se automaticky otevírají/zavřou a odříznou obvod; Když teplota klesne, automaticky resetuje a pokračuje v práci.
‌Typické modely‌: například 17:00, 17Am+ptct, Série TB02-BB8D, Provozní teplota 40 ℃ ~ 160 ℃, Maximální proud 10a ~ 60a, Jmenovité napětí 250 V., Normálně uzavřený design, s vodotěsnou funkcí těsnění.
‌Volume a instalace‌: Miniaturizovaný design (jako je instalace plochého), vhodné pro scény omezené vesmírem, přímo zabudovaný do vinutí motoru nebo na povrchu topné složky.

‌Core Application Scénáře‌
Automotive Micro Motors: Střešní motory, Motory stěrače, Motory nastavení sedadla, atd.
Domácnost spotřebiče: Zařízení s nízkým výkonem, jako jsou chladicí fanoušky, Motory vodního čerpadla, a elektrické nástroje, které musí zabránit přehřátí.
V zapalovacím systému, Může vypnout motor, aby se zabránilo poškození přehřátí.

Ii. Ochránci přetížení (Ochranství motoru Kuoyuh)
Mechanismus ochrany multi-funkce‌
Ochrana ‌overload: Monitorujte proud a výlet, když překročí hodnotu hodnoty (obvykle nastaveno na 1.1-1.3 časy).
Ochrana ‌ Short Circuit: Okamžitě odřízl obvod, když proud abnormálně stoupá (Akční čas <0.1 druhý).
‌Stabbing Ochrana‌: Pokud je proud po spuštění i nadále ≥ 200% hodnoty, Bude to jednat okamžitě.
‌Phase ztráta/ochrana nevyváženosti‌: Když dojde ke ztrátě fáze nebo třífázové nerovnováhy, bude reagovat uvnitř 3 sekundy.
Monitoruje proud protékající motorovým obvodem a otevírá obvod, když proud překročí předem určený limit.
Mechanismus:
Může být tepelné (Použití bimetalického proužku) nebo elektronické, a výlety po určitém časovém zpoždění, které umožňuje počáteční přepětí.
Případy použití:
Chrání motory před poškozením v důsledku trvalých nadproudových situací, jako jsou ty způsobené zaseknutým oběžným oběžným nebo vysokým torque zatížením.
Příklad:
Chránič přetížení chladničky kompresoru vypne kompresor, pokud se přehřívá nebo pokud se nespustí.

Funkce ‌Technologie Upgrade‌
Integrovaný mikroprocesor, podporuje vysokohodnotné monitorování proudu v reálném čase, napětí, teplota, a zobrazuje příčinu poruchy prostřednictvím LED.
Má obě komunikační funkce (například rozhraní RS485) a podporuje vzdálené resetování a nahrávání dat.
Kompatibilní s instalací 35 mm, může přímo nahradit tradiční tepelná relé.

Iii. Výběr a instalační body
Princip ‌parameter nastavení
Přepsaný ochranný proud: nastavit na 1.5-2 krát hodnotný proud motoru.
Ochrana teploty: Jmenovitý proud je 0.8 Časy hodnocené hodnoty motoru.
Ochrana stání: Prahová hodnota je nastavena na 200% jmenovitého proudu, A akce je nulová delay.

Aspekty kompatibility‌
Při instalaci předního konec střídače, Výstupní výkon střídače musí být porovnán, a jmenovitý proud je upraven na maximum, aby se zabránilo falešnému spuštění.
Požadavky na uzemnění: Ochránce a motor musí být spolehlivě uzemněny (Průměr drátu ≥ 3,5 mm² měděný vodič, uzemňovací odpor <10Ó).

IV. Porovnání typických produktů

Tip: Pro mikro motory, Integrované spínače teploty (například 17:00) jsou preferovány pro kompaktní ochranu; V průmyslových scénářích, inteligentní chrániče (jako je ARD2) jsou povinny řešit složité chyby.
