Jak správně nainstalovat tepelný ochránce motoru?

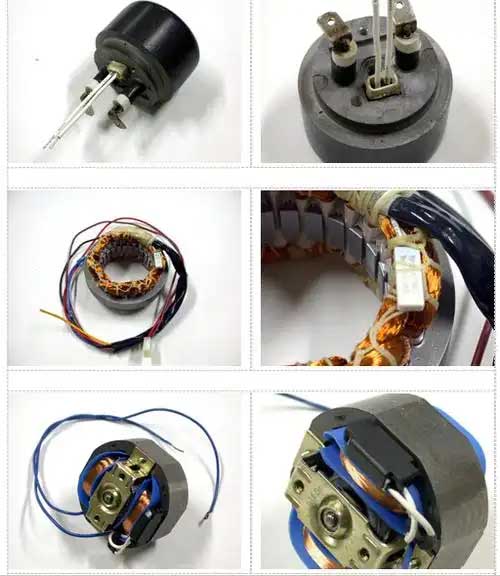

Jak nainstalovat tepelný chránič na motorové cívce

Aby se zajistilo, že je tepelný ochránce motoru správně nainstalován a spolehlivě pracuje, Následující jsou klíčová instalační kroky a preventivní opatření založená na typu motoru a aplikačního scénáře:

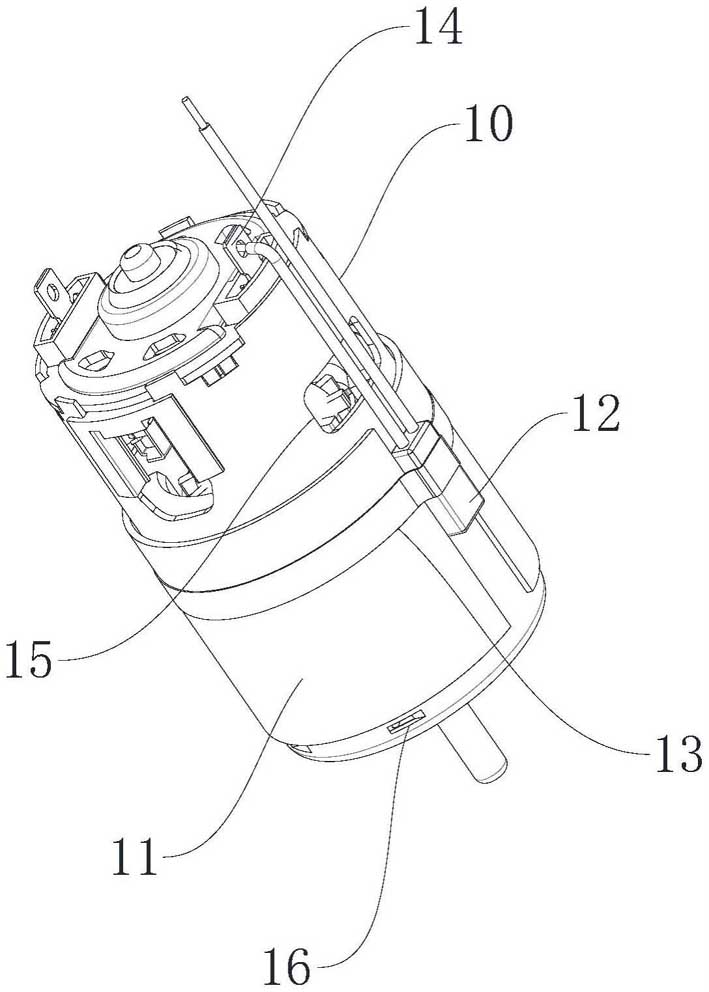

Jak nainstalovat tepelný chránič na motorové cívce

Jak nainstalovat tepelný chránič na motorové cívce

🔧 ‌i. Kroky základní instalace‌
Vyhledejte ochránce:
Určete nejlepší umístění pro tepelný ochránce na základě návrhu motoru a provozního prostředí. Mělo by být umístěno tak, aby přesně monitorovalo tvorbu tepla.

Kabeláž:
Pečlivě sledujte diagramy zapojení výrobce, abyste zajistili správná a zabezpečená připojení. Nesprávné zapojení může vést k poruchám nebo falešným hodnotám.
Nastavení ochrany:
Upravte teplotní limit na chrániči podle návrhu motoru a provozního prostředí. Tím je zajištěno, že ochránce zavře motor před přehřátím.

Zabezpečená instalace:
Zajistit, aby byl ochránce bezpečně namontován a že žádné dráty nejsou vystaveny ani poškozeny.

Testování:
Po instalaci, Vyzkoušejte tepelný chránič a ověřte, zda zakopne ve správném nastavení teploty.
Důležité úvahy:
Bezpečnost: Před prací na jakémkoli elektrickém zařízení vždy odpojte napájení.
Ochrana přetížení: Zajistěte, aby byl tepelný ochránce správně nastaven tak, aby se zabránilo přetížení, který může poškodit motor.
Konzultační dokumentace: Konkrétní pokyny a schémata zapojení naleznete v dokumentaci výrobce.
Sledováním těchto kroků, Můžete zajistit, aby byl váš tepelný ochránce motoru správně nainstalován a účinně chrání motor před přehřátím.

Instalační metoda vestavěného tepelného chrániče motoru

Instalační metoda vestavěného tepelného chrániče motoru

‌Power-off Operation‌
Před instalací, Hlavní síla musí být odříznuta a je třeba zkontrolovat energii, aby se zabránilo nehodám elektrických šoků.

‌ Determinujte instalační polohu‌
‌Konvenční motor‌: Připojte se v sérii mezi výstupem stykače a vstupem motoru (hlavní obvod);
‌Star-Delta Starting Motor‌: Přednostně nainstalujte v horní části hlavního obvodu, aby bylo zajištěno plné monitorování proudu.

Specifikace zapojení‌
‌Power Line‌ → Připojte se k vstupu chrániče (výrazný “V” nebo “L”);
‌Motor Line‌ → Připojte se k výstupu (výrazný “VEN” nebo “T1 / T2”);
‌Lead Wire Processing‌: Bod ohybu je ≥6 mm od kořene, aby nedošlo k poškození drátu.

Pevná metoda‌
Při upevňování šroubů/nýtů jsou nutné podložky proti rozbité.
‌ Funkční test‌
Po obnovení energie, Pomocí multimetru detekujte konektivitu vstupních a výstupních terminálů pro simulaci přehřátí, abyste spustili odezvu na vypnutí.

⚠ ‌ii. Klíčový průvodce vyhýbání se úskalí‌

Špatná operace‌ Správná metoda‌ Varování před rizikem‌
Nucené ohýbání v kořeni vedení Jemně se ohýbá 6 mm od kořene Selhání ochrany způsobené zlomením olova
Tepelný prvek na boku bimetal Vytápěč je umístěn přímo pod bimetal (Zrychluje vedení tepla) Akce zpoždění spálí motor
Po svařování není ochlazeno Nucené chlazení ≥ 30 sekund po svařování Termistorový charakteristický drift
Není vybrán podle typu motoru Delta Motor musí vybrat typ ochrany proti ztrátě diferenciální fáze (například JR20) Ochrana slepá oblast při ztrátě fáze

🔌 ‌iii. Opatření pro speciální scénáře‌
‌Automobile Motor‌
Zakázat čistě mechanické chrániče, a upřednostňujte inteligentní moduly s integrovanou LIN sběrnicí (například Ti DRV5013) Aby se zabránilo zásahu do funkce anti-pinch.
‌Variable frekvenční motor‌
Protektor musí být >50cm daleko od střídače, a stíněný drát je uzemněn, aby potlačil elektromagnetické rušení.
‌Micro Motor (jako je dron)‌
Vestavěné chrániče PTC (jako je Murata Posistor®) je třeba přímo připojit k vinkům, A pro zlepšení účinnosti vedení tepla by mělo být použity tepelné mazivo.

dodatek: Nastavení aktuální specifikace‌

Stabilní běžící motor: Nastavení proudu = proud s jmenovením motoru × (0.95~ 1,05)
Časté spuštění a zastavení motoru: Nastavení proudu = jmenovitý proud × 1.2 (potřebujete spolupracovat s časovým štafetem)

✅ ‌ ‌Acceptance Standard‌
Po ručním spuštění ochránce, stykač by měl zakopnout dovnitř 0.5 sekundy;
Po nepřetržitém provozu 72 Hodiny, Zvýšení teploty terminálu je ≤ 40k;
Po testu vibrace (ISO 16750), Funkce ochrany je normální.

Příklad instalačního diagramu:
Kód kopírování prosté
[Moc] → [Jistič] → [Styk] → [Tepelný ochránce] → [Motor]

[Řídicí obvod] ← [Protektor pomocný kontakt]
Poznámka: Šipka ukazuje na aktuální směr

Po tomto procesu se může vyhnout 90% selhání instalace. Doporučuje se kontrolovat oxidaci kontaktů každý měsíc po první instalaci.
