Následuje podrobná analýza strukturálních charakteristik, Pracovní princip a technické body prvku snímání teploty jádra teplotního spínače KKSD301/KSD302 – bimetalský pás:
I. Základní vlastnosti prvku bimetalického snímání teploty
| Funkce | Technický popis |
| Materiální struktura | Složený ze dvou kovových slitin s různými koeficienty expanze (jako je niklové železo/manganské mědi), vyraženo do struktury tenkého plechu ve tvaru disku |
| Princip provozu | Zvýšení teploty → Bimetalický pás se deformuje v důsledku tepla → výška oblouku se náhle změní → řídí mechanický mechanismus, aby okamžitě odrazil a otevřel a uzavřel kontakty |
| Rychlost odezvy | Akce náhlého skoku na milisekundu, aby se zabránilo poškození oblouků kontaktů |
| Přesnost teploty | Tolerance až ± 2 ℃ (Vysoký přesný typ), Konvenční modely ± 3 ~ 10 ℃, stanoveno procesem tepelného zpracování kovového plechu |
| Resetování mechanismu | Po klesnutí teploty, Bimetalický pás se vrací do svého původního stavu a kontakty se automaticky resetují (Normálně uzavřený typ se zavírá, když teplota klesne, Normálně se otevírá otevřený typ, když teplota poklesne) |

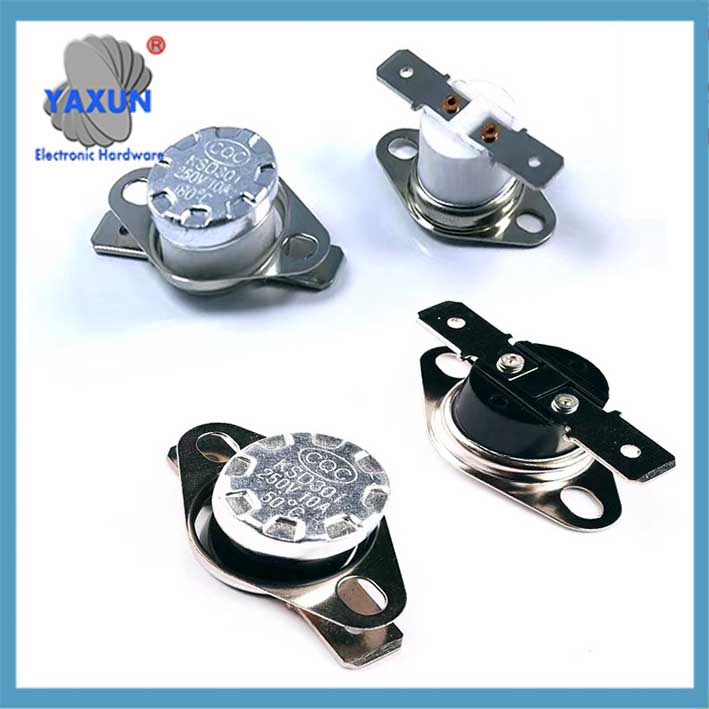

 Normální otevřený spínač teploty KSD301 Bimetalický snímací prvek teploty |

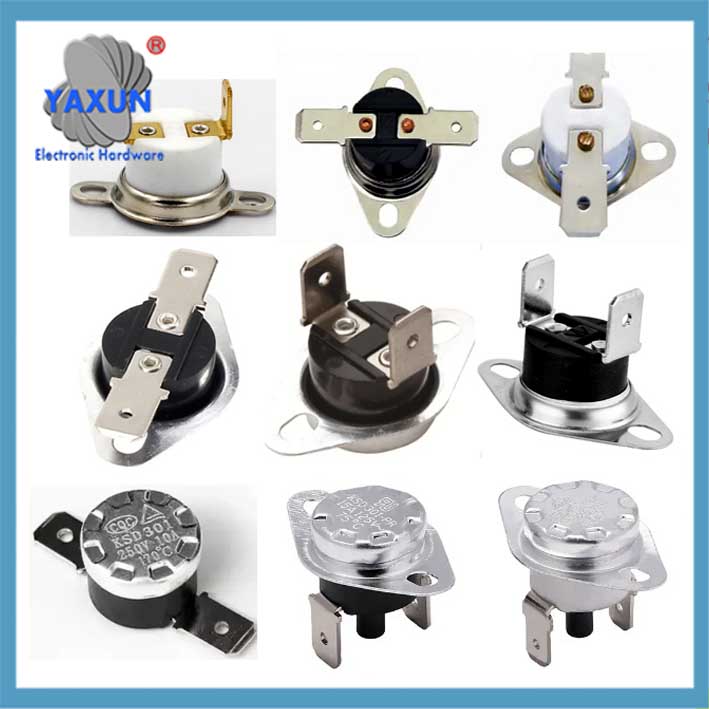

 Přepínač vysokoteplotního limitu KSD301 |

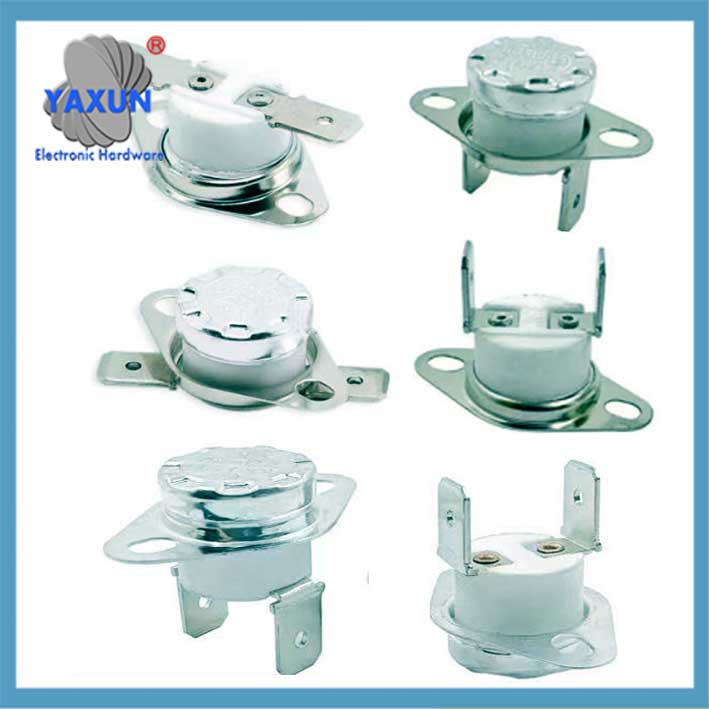

 Bimetalský prvek snímání teploty KSD301 |
Parametry spínače teploty KSD301
Ii. Rozklad pracovního procesu
Kopírovací kód mořské panny
Graf LR
A[normální teplotní stav] –>|Bimetalický pás volný a rovný| B[Kontakt uzavřený/otevřený]
C[Teplota stoupá na hodnotu akce] –>|bimetalický pás výška oblouku náhlá změna| D[Mechanismus okamžitého odskoku]
D –>|Normálně uzavřený typ| E[Kontaktní obvod odpojení]
D –>|Normálně otevřený typ| F[Kontaktní připojovací obvod]
G[Pokles teploty pro resetování hodnoty] –>|Bimetalický pruh se vrací k rovnému| B
klíčový bod: Zdrojem názvu je výška bimetalického obloukového výšky oblouku “Cut-off spínač typu Snap”, zajistit, aby byla kontaktní akce čistá a nemá mezilehlý stav.
Iii. Klíčové body pro použití a údržbu
Apaidní mechanické poškození
Je zakázáno stisknout bimetalický pás s vnější silou, protože deformace způsobí, že se teplota akcí unáší nebo selhává.
Požadavky na vedení
Instalační povrch musí být plochý a čistý, a tepelné mastnoty by mělo být aplikováno, aby se zajistilo, že se teplo v čase přenáší do kovového proužku.
Temperature Omezení
Limit tolerance bimetalického proužku: Krátkodobý ≤ 300 ℃, Dlouhodobý ≤ 240 ℃ (Přehřátí je náchylné k únavě kovů).
Load shoda
Je přísně zakázáno překročit jmenovitý proud (například model 10A připojený k zatížení 15A), Jak vysoká teplota oblouku bude prohloubit bimetalický pás.
IV. Reference diagnostiky poruch
Contact Adhesion : Nadměrné proud zatížení způsobuje svařování oblouku, a porovnávání zatížení je třeba zkontrolovat a model je třeba vyměnit.
Action zpoždění : Instalační plocha je špatně tepelně vodivá nebo bimetalický pás stárne, Znovu použijte silikonové mazivo nebo vyměňte komponentu.
Selhání resetu : Bimetalický pás je deformován a zaseknutý, a termostat musí být nahrazen jako celek.
▶ Summary: Bimetalický pás je “teplotní senzor + ovladač” Integrovaná součást KSD301. Návrh struktury ve tvaru disku a poměr slitiny přímo určují přesnost a spolehlivost teploty.
