Què és un dispositiu de protecció de sobreescalfament?

El protector de sobreescalfament és un dispositiu de control automàtic que aconsegueix la protecció de la seguretat de l'equip mitjançant el control de la temperatura. La seva funció bàsica és tallar el circuit o activar el mecanisme de protecció quan la temperatura supera el llindar establert per evitar que l'equip funcioni malament o provoqui incendi a causa del sobreescalfament.. A continuació es detallen els detalls tècnics i l'anàlisi de l'aplicació:

Funció i aplicació del dispositiu de protecció contra sobreescalfament del motor

Cas d'aplicació del dispositiu de protecció contra sobreescalfament del motor d'automòbil

Dispositiu de protecció tèrmica aplicada a la bateria

1. ‌Principi bàsic i tipus‌
Estructura de banda bimetàl·lica: Utilitzant dues làmines metàl·liques compostes amb diferents coeficients d'expansió tèrmica, la deformació desencadena l'acció de contacte quan la temperatura augmenta (tipus normalment obert/normalment tancat).
Tipus d'auto-recuperació i no d'auto-recuperació:
Tipus d'auto-recuperació: es reinicia automàticament després que la temperatura baixi (com les neveres, rentadores);
Tipus no auto-recuperació: cal un restabliment manual (com ara els motors de combustible, equips industrials).
Enllaç del termistor: Alguns models combinen termistors o microordinadors d'un sol xip per aconseguir un control precís de la temperatura.

Com funciona:
Sensors:
Els dispositius de protecció contra sobreescalfament solen utilitzar sensors de temperatura (com els termistors o les tires bimetàl·liques) per controlar la temperatura d'una zona concreta.
Llindar:
Quan la temperatura supera un llindar preestablert, el sensor activa un senyal.
Acció:
A continuació, aquest senyal activa un disjuntor, relleu, o un altre mecanisme que desconnecta la font d'alimentació o redueix la potència de sortida del dispositiu.

2. ‌Paràmetres clau i selecció‌
Interval de temperatura: Temperatura d'acció comuna 40-180 ℃ (com ara la tolerància de la sèrie KSD9700 ± 3/5 ℃);
‌Corrent/tensió‌: Especificacions típiques AC250V/5A, Els models d'alta tensió poden arribar a 1800 V AC;
Forma estructural:
Carcassa de plàstic (Material PBT, lleuger);
Carcassa de metall/ceràmica (resistent a altes temperatures, aïllament).

Dispositiu de protecció tèrmica per a coixinet de calefacció

Dispositiu de protecció tèrmica per a tractament mèdic

Dispositiu de protecció tèrmica per escalfador d'aigua instantani

3. Escenaris d'aplicació típics
Electrodomèstics: motors d'aire condicionat, rentadores, etc., per evitar el sobreescalfament dels bobinatges del motor; Equips industrials: Monitorització de la temperatura de la bobina de l'estator de la bomba submergible (com el protector GB-220V); Circuits electrònics: Protecció de dissipació de calor del processador per evitar vulnerabilitats d'atac a alta temperatura‌. Exemples de dispositius de protecció contra sobreescalfament:

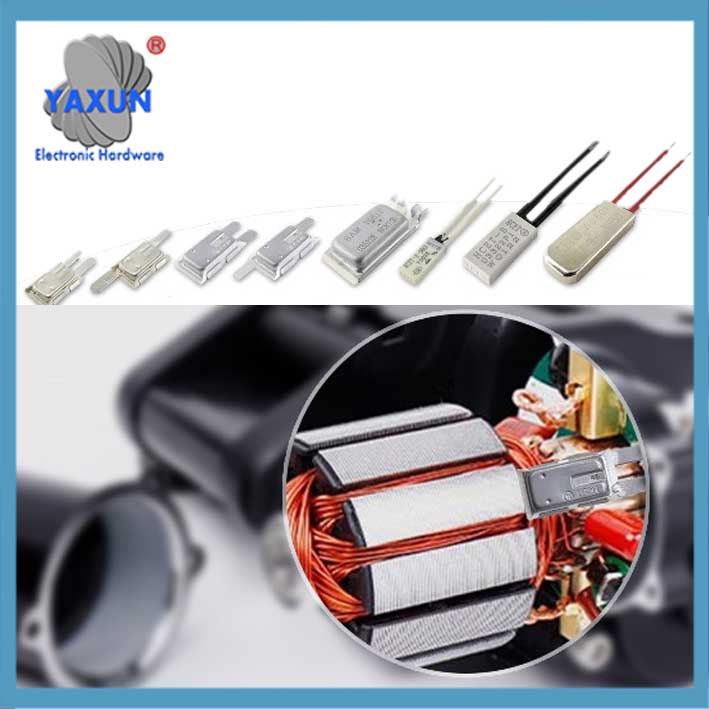

Protectors tèrmics en motors:
Aquests dispositius estan integrats dins dels motors elèctrics per evitar el sobreescalfament, que podria provocar una fallada del motor o incendiar-se.
Protecció de sobreescalfament de la cabina en vehicles:
Alguns vehicles, com Tesla, tenen una funció de protecció contra el sobreescalfament de la cabina que activa automàticament l'aire condicionat per evitar que l'interior s'escalfi perillosament quan està estacionat.

4. Termòsors PTC en electrònica:
S'utilitzen en una varietat d'aplicacions per protegir els circuits del sobreescalfament augmentant significativament la seva resistència quan es supera una determinada temperatura..
Limitadors de temperatura en sistemes de calefacció:
Aquests dispositius, com el descrit a l'article de Heatsystems, s'utilitzen per evitar que els elements de calefacció s'escalfin massa, que podria danyar l'element de calefacció o els materials circumdants.
Importància de la protecció contra el sobreescalfament:
Seguretat: Prevenció d'incendis, danys a l'equip, i lesions potencials per sobreescalfament.
Fiabilitat: Garantir la longevitat i el bon funcionament dels dispositius i sistemes.
Eficiència: En alguns casos, com en els vehicles, La protecció contra el sobreescalfament pot ajudar a optimitzar l'ús d'energia.

5. ‌Problemes i precaucions habituals‌
Requisits d'instal·lació: Cal estar a prop de la superfície de l'equip controlat per evitar que la deformació de la carcassa afecti el rendiment‌;
Risc d'operació falsa: L'envelliment de la soldadura o els danys mecànics poden provocar una fallada de protecció;
Diferència de la protecció contra sobrecàrregues: La protecció contra el sobreescalfament es basa en el llindar de temperatura, mentre que la protecció contra sobrecàrregues respon a l'anormalitat actual.

6. Tendències de desenvolupament tecnològic
Disseny integrat: Com el protector bimetàl·lic de tipus salt combinat amb funcions duals de sobreintensitat/sobreescalfament‌;
Millora d'alta fiabilitat: Els envasos ceràmics i els circuits anti-interferències milloren l'adaptabilitat als entorns industrials‌.
