Què és un fusible de xip restablible?

Un fusible de xip reiniciable, també conegut com a PTC (Coeficient de temperatura positiu) fusible reiniciable, és un tipus de dispositiu de muntatge en superfície (SMD) que protegeix els circuits electrònics de sobreintensitat i sobreescalfament. Actua com un fusible tradicional, però es pot restablir automàticament després d'esborrar un error. Quan es produeix una fallada com una sobreintensitat o un curtcircuit, augmenta la resistència del fusible, limitant el flux de corrent. Un cop s'ha eliminat l'error i el fusible es refreda, la seva resistència torna a la normalitat, permetent que el corrent torni a fluir.

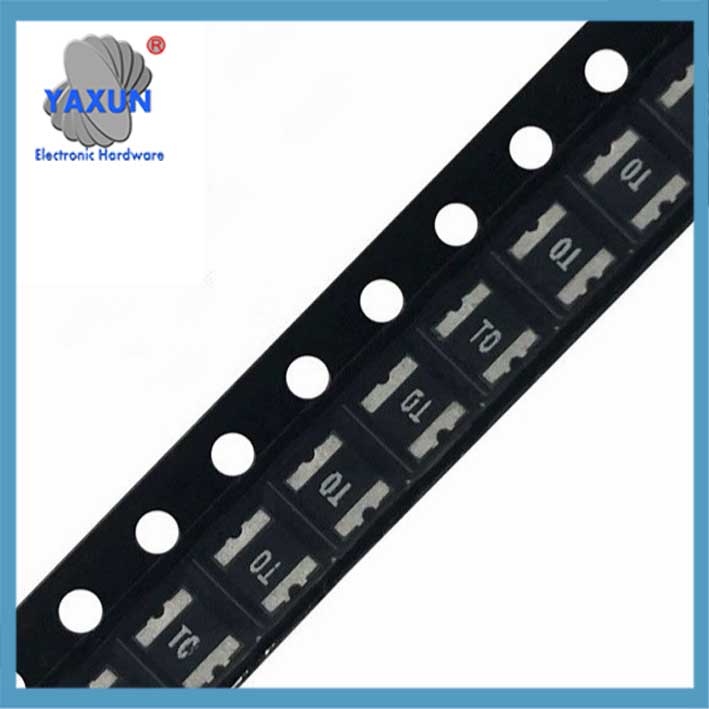

Fusible d'autorecuperació del xip PPTC 1210 2Un SMD de 2,5 A 3 A 6 V 30 V 33 V 60 V

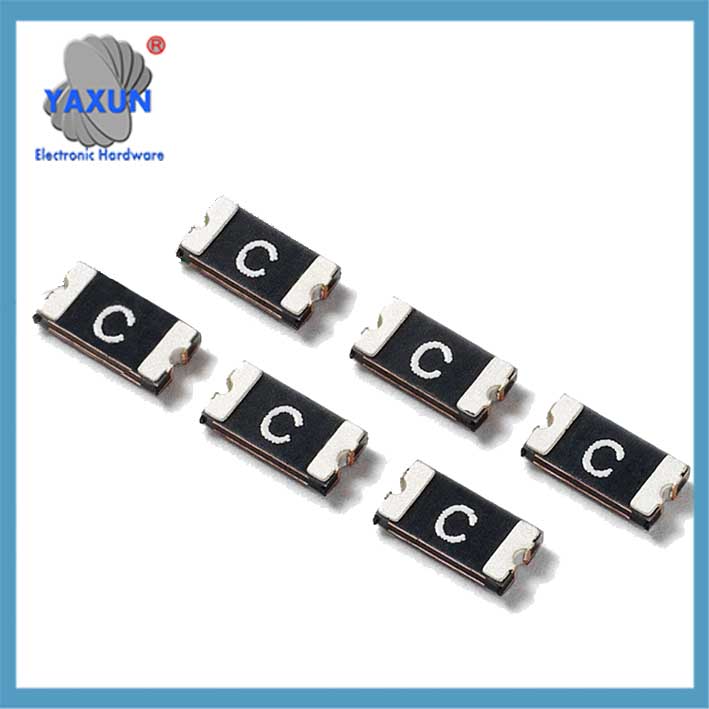

Fusible SMD reiniciable 1206 Xip SMD 6V 0.35A (e0113 4c5f1 48d2a d4c5b 1f85e d0afa

SMD FUSE Restabliment 1812 16V 2A xip de muntatge de superfície per a la protecció de sobrecorrent

El fusible de xip reiniciable (PPTC) és un element de protecció contra sobreintensitat basat en les característiques del coeficient de temperatura positiu d'un polímer. Té una funció de reinici automàtic i s'utilitza àmpliament en la protecció de circuits d'equips electrònics. Els següents són els seus punts bàsics:

1. Estructura i principi de funcionament
Composició del material
Està compost per una resina de polímer especialment tractada (com el polímer PE) i partícules conductores (negre de carboni o partícules metàl·liques). En condicions normals, les partícules conductores formen un camí de baixa resistència (0.1-diversos ohms)‌.
Mecanisme de protecció
Quan es produeix una sobreintensitat, l'efecte tèrmic del corrent fa que la resina es fongui i s'expandeixi, la xarxa conductora es trenca, i la resistència augmenta sobtadament fins a un estat d'alta resistència (fins al nivell de megaohms), limitant el corrent al nivell de microamperes.
Després de resoldre l'error, les partícules conductores es refreden i es redueixen, tornar a connectar, i tornar a un estat de baixa resistència, sense necessitat de substitució manual‌.
Comportament PTC:
Els fusibles reiniciables utilitzen un coeficient de temperatura positiu polimèric (PPTC) material. Aquest material presenta un augment significatiu de la resistència a mesura que augmenta la temperatura.

Proveïdor de la Xina de fusibles reiniciables de muntatge superficial de Littelfuse

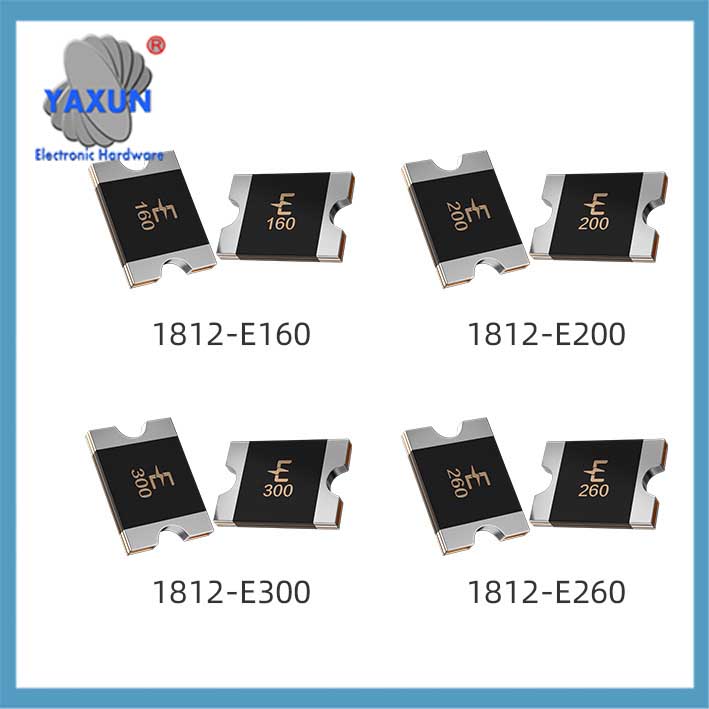

LF 1812 Fusible reiniciable PPTC 1812L SMD Recuperació automàtica 0,2A 0,5A 500mA 0,75A 1,1A 1,5A 2A 2,6A 3A 6V 8V 13,2V 15V 24V 30V

Protecció contra sobreintensitat Fusible reiniciable PPTC de muntatge superficial 6V 30V 33V 60V SMD

Protecció contra sobreintensitat:
Quan un corrent supera el valor nominal del fusible flueix, el material PPTC s'escalfa, fent que la seva resistència augmenti. Aquest augment de la resistència redueix el flux de corrent, evitant danys al circuit.

Reinici automàtic:
Un cop s'ha eliminat l'error i el fusible es refreda, la resistència disminueix, permetent que el flux de corrent normal es reprengui.

Característiques i avantatges clau:
Reinicialització automàtica:
La possibilitat de reiniciar-se automàticament després d'un esdeveniment d'error el converteix en una alternativa reutilitzable als fusibles tradicionals.

Protecció contra sobreintensitat:
Protegeix els circuits dels danys causats per un corrent excessiu, curtcircuits, o sobreescalfament.

Estalvi d'espai:
L'embalatge SMD permet la integració en dispositius electrònics compactes.
Àmplia gamma d'aplicacions:
Es troba en diversos dispositius, inclosos els ordinadors, telèfons mòbils, equip mèdic, i electrònica de l'automòbil.

Exemple:
Imagineu una situació en què un port USB d'un ordinador portàtil es curtcircuita accidentalment. Un fusible reiniciable a la línia d'alimentació USB detectaria la sobreintensitat i augmentaria la seva resistència, limitant el corrent i evitant danys a la font d'alimentació de l'ordinador portàtil i altres components. Un cop tret el curt, el fusible es restabliria, i el port USB estaria llest per utilitzar-lo de nou.
