La diferència i l'aplicació dels fusibles de bufat ràpid i de bufat lent

La diferència bàsica entre els fusibles d'acció ràpida i d'acció lenta. Les seves principals diferències rau en la velocitat de fusió i la capacitat de suportar corrents de pols. Els fusibles d'acció ràpida responen ràpidament i són adequats per protegir circuits sensibles; Els fusibles d'acció lenta poden suportar corrents de sobrecàrrega instantànies i evitar una activació falsa.

Pel que fa als escenaris d'aplicació, s'esmenta que els fusibles d'acció ràpida són adequats per a càrregues resistives i protecció IC, mentre que els fusibles d'acció lenta són adequats per a càrregues capacitives/inductives. Aquesta informació és molt important perquè l'escenari d'aplicació incorrecte farà que el dispositiu no s'iniciï o que la protecció falli. Es fa especial èmfasi en que els fusibles d'acció lenta s'han d'utilitzar en ocasions amb sobrecàrregues, com ara la commutació de fonts d'alimentació..

Pel que fa als principis tècnics, el “característiques de retard” de fusibles d'acció lenta es deriven d'estructures especials i dissenys de materials, que els permeten absorbir energia i resistir els polsos. Aquesta explicació de principis és molt valuosa i pot ajudar els usuaris a entendre per què els fusibles d'acció ràpida no poden substituir simplement els fusibles d'acció lenta..

Suggeriments pràctics per a la selecció de paràmetres: El corrent nominal és 1.5-2 vegades el corrent de treball. No obstant això, és important tenir en compte el malentès que com més ràpida és l'acció, millor. El “lentitud” de fusibles d'acció lenta és en realitat un reflex de la seva capacitat de judici intel·ligent.

Seria més clar considerar organitzar-lo en una taula per mostrar la comparació. La taula ha d'incloure quatre dimensions: característiques de fusió, càrregues aplicables, aplicacions típiques, i principis de substitució, perquè els usuaris puguin veure-ho d'un cop d'ull. Per exemple, el “resistència a sobretensions” d'un fusible de bufada lenta correspon a càrregues capacitives/inductives, i les aplicacions típiques són la commutació de fonts d'alimentació i l'arrencada del motor.

La principal diferència entre d'acció ràpida (cop ràpid) i d'acció lenta (cop lent) fusibles rau en les característiques de fusió, escenaris d'aplicació i resistència a sobretensions. La comparació específica és la següent:

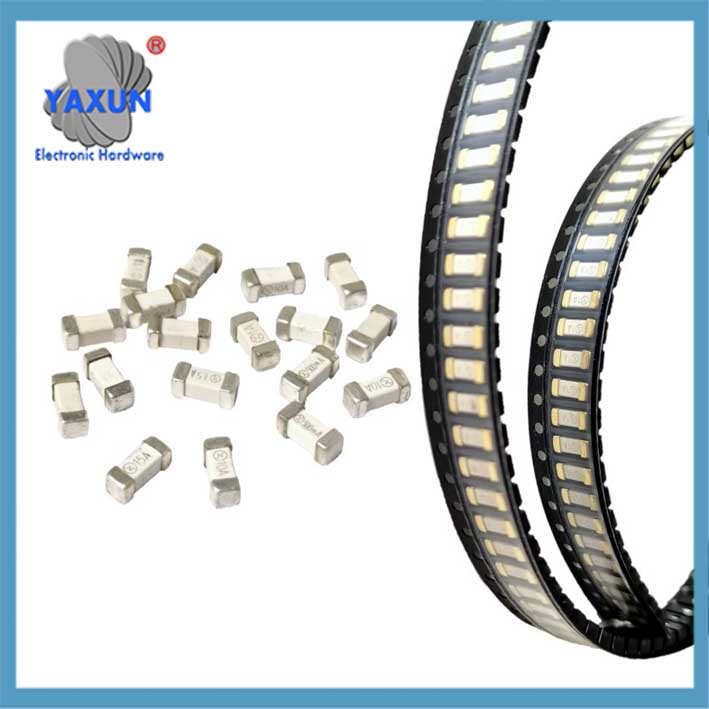

Ràpid-lent, trencament ràpid 6125 xip fusible 20A, 30Una, 40Una, per a la protecció del circuit de la bateria d'energia nova

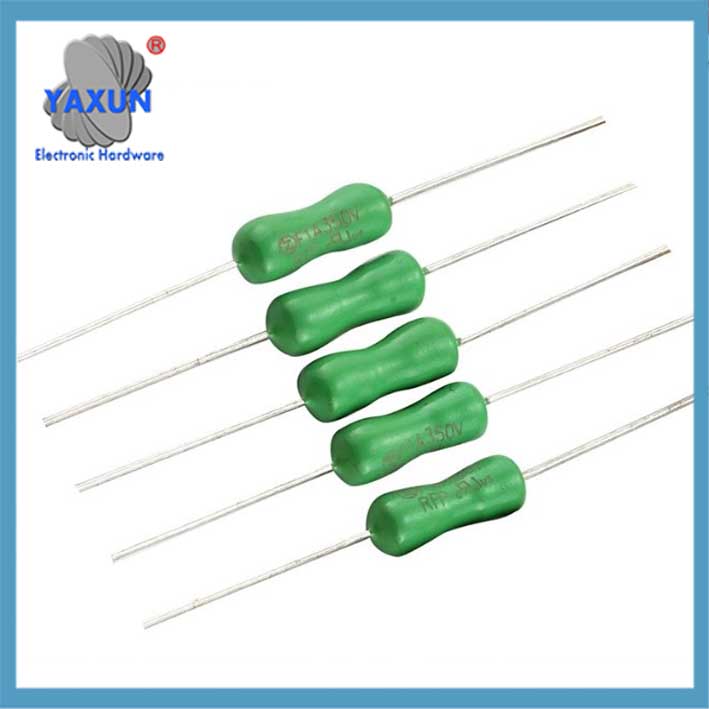

Fusible de cartutx en miniatura Pico de tipus micro resistència 250v amb plom axial verd d'acció ràpida cop ràpid

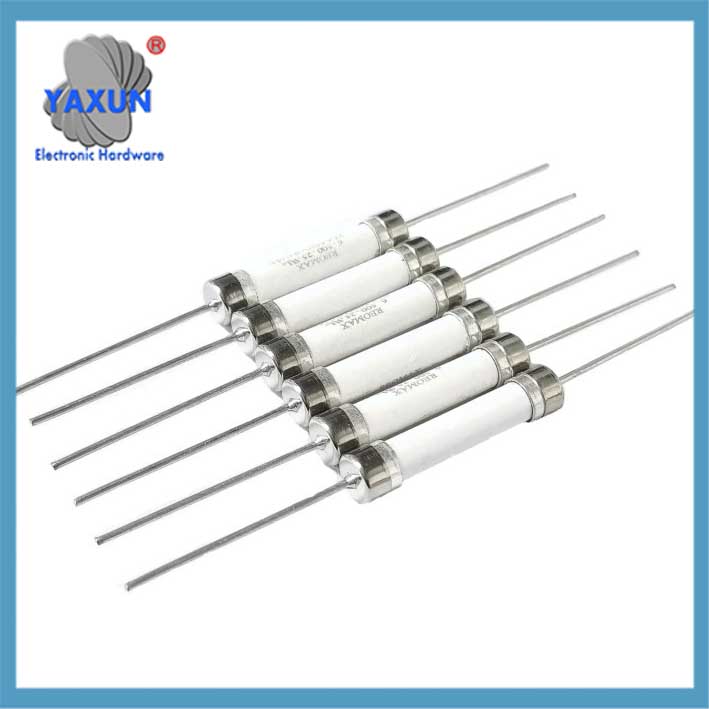

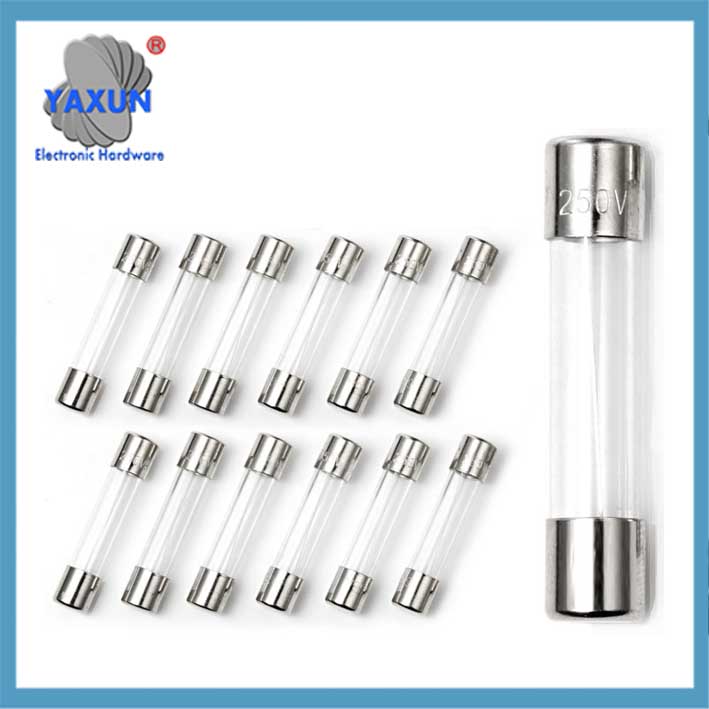

6×30, 6.3×32 Fusible d'acció ràpida Tub 200mA-50A 500V, 600V, 750, 1000V

jo. Diferència bàsica

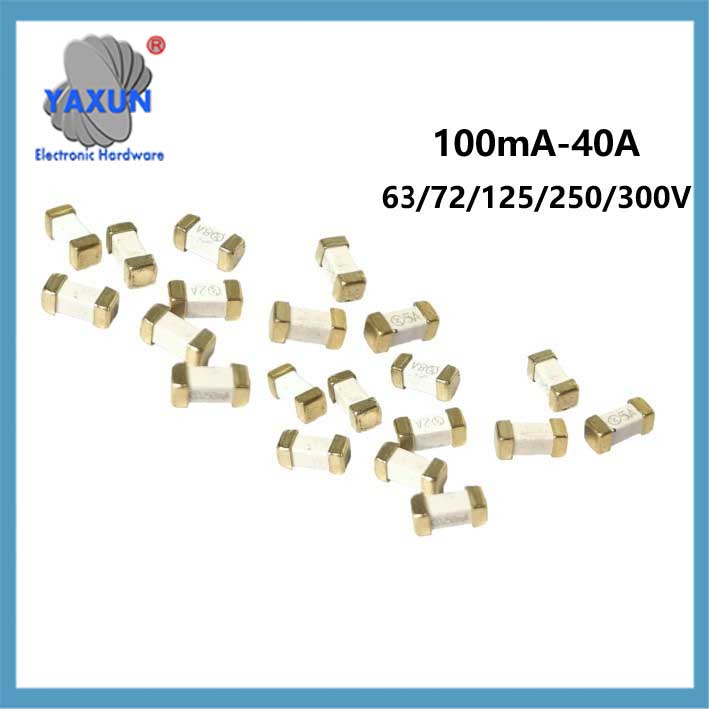

D'acció ràpida, Fusibles de xip d'acció lenta 63V 72V 125V 250V 300V per a bateries d'energia nova

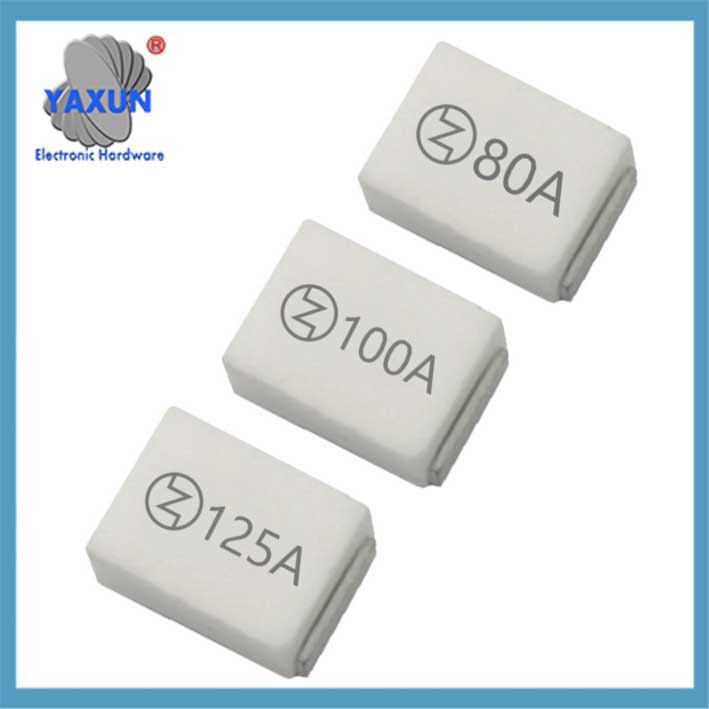

8810 fusible de xip d'alta corrent 20A-125A fusible de ceràmica quadrat de bufat lent 32V ~ 125V

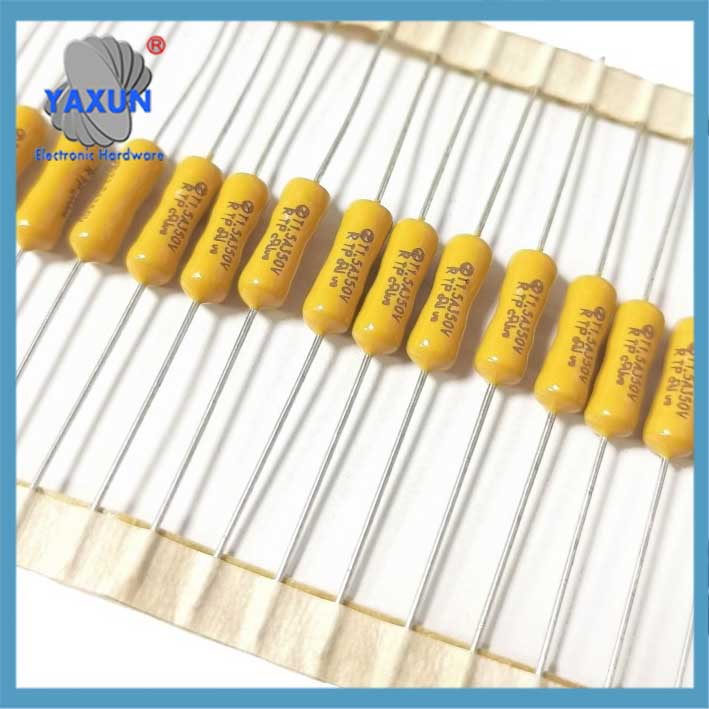

2.4-7Fusible verd/groc de plom axial mm 125-250V 630mA 1A~15A Fusible de resistència PICO de bufat ràpid i lent

II. Escenari d'aplicació
Escenari aplicable al fusible d'acció ràpida
Circuit resistiu amb corrent de treball estable (bullidor elèctric, escalfador);
Circuit que necessita protegir ràpidament dispositius valuosos (IC, tub MOS);
Equips electrònics sensibles sense sobretensió.

Escenaris d'aplicació de fusibles de bufat lent‌
Circuits capacitius amb sobretensió d'arrencada (càrrega de condensadors electrolítics de la font d'alimentació commutada);
Càrregues inductives amb grans corrents d'arrencada (motors, compressors);
Terminals d'entrada/sortida d'alimentació i altres enllaços susceptibles a interferències de pols.

6×30 fusible ceràmic 500V/250V/125V 200mA-50A de bufat lent i ràpid

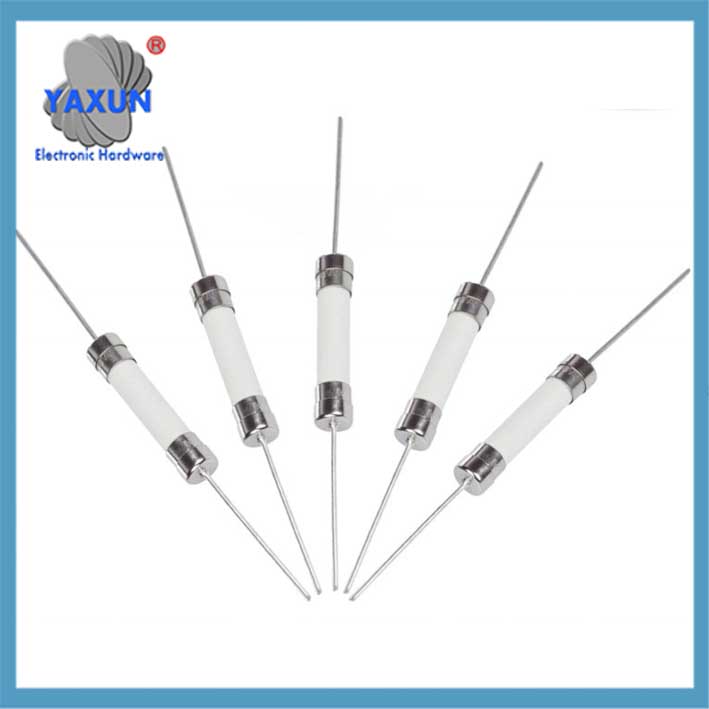

6×30, 6.35×32 tub fusible ceràmic d'alta tensió 200mA-50A 500V, 600V, 750V, 1000V

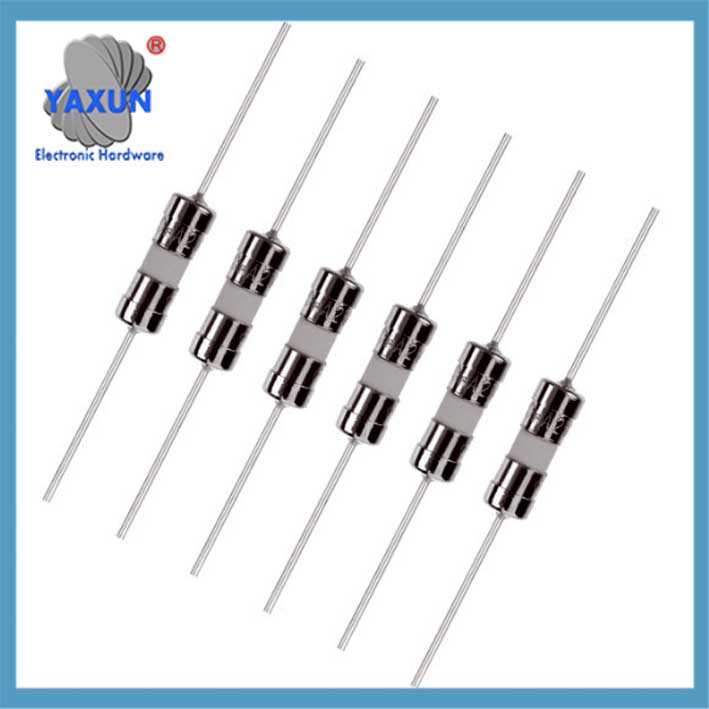

Fusible de ceràmica 3×10, 3.6×10, 4Tub fusible ceràmic x11mm 200mA-15A únic cos & amb cable de plom

III. Consideracions de selecció
Corrent nominal: Normalment 1.5-2 vegades el corrent màxim de funcionament de l'equip perquè sigui compatible amb sobretensions.
Principi de substitució:
La ruptura ràpida es pot substituir per la ruptura lenta per millorar l'anti-interferència (excepte circuits sensibles);
No substituïu mai el trencament lent per el trencament ràpid, en cas contrari, provocarà un fusible d'arrencada (com quan arrenca el motor).
Distinció marcada:
L'interrupció ràpida sol estar marcada amb la lletra ‌F‌ (D'acció ràpida), i el trencament lent està marcat amb ‌T‌ (Temps de retard).

IV. Principi tècnic
Mecanisme de retard de ruptura lenta: Absorbir energia mitjançant estructures especials (com ara les foses d'aliatge), suportar temporalment els corrents de pols (com ara corrents de càrrega de condensadors), i només es fusible quan es sobrecarrega contínuament.
Mecanisme de trencament ràpid: El fusible té una estructura fina i és sensible als canvis actuals, trencant immediatament quan es produeix una sobreintensitat.

⚠️ ‌Correcció de malentesos‌: Slow Break no vol dir “resposta lenta”, però pot distingir entre corrent de falla i corrent de pols per evitar falses proteccions.
