Protecció contra sobreintensitat | 5×20 6×30 mm Fusibles de cartutx

El fusible elèctric de protecció contra sobreintensitat és un dispositiu de protecció de circuits que talla el corrent anormal mitjançant un mecanisme de fusió. La seva funció principal és fusionar-se quan el corrent supera el valor nominal per protegir l'equip de fons. A continuació s'explica detalladament la classificació i les característiques:

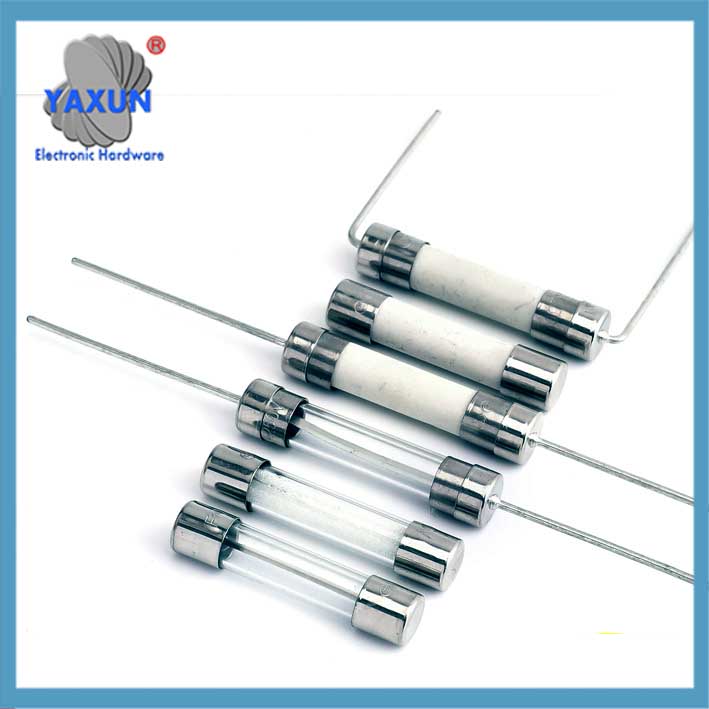

6×30 Dispositiu de protecció contra sobreintensitat de fusibles de ceràmica

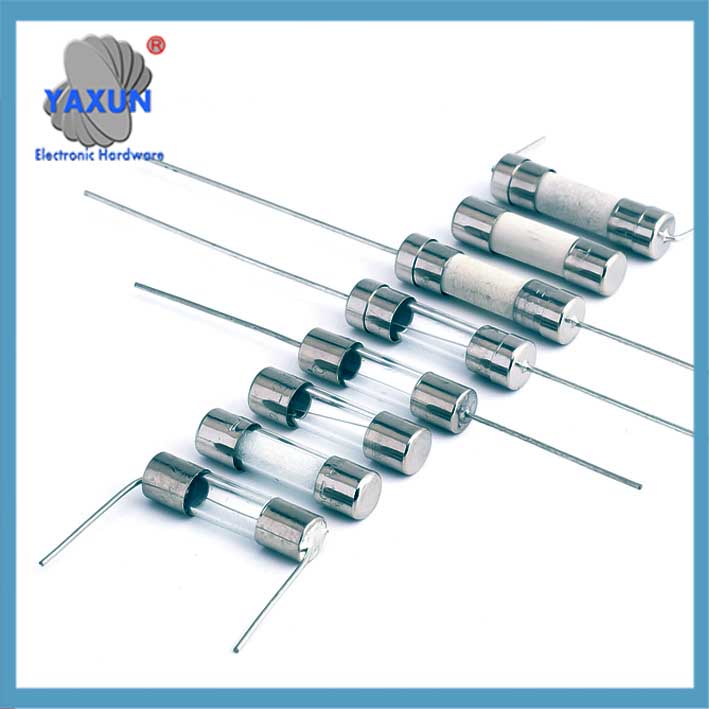

5×20 dispositiu de protecció contra sobreintensitat de fusible de vidre

3.6×10 mm Fusibles de cartutx per a protecció contra sobreintensitat

Fusible de tipus fusible tradicional
Principi de funcionament:
Quan el corrent supera el límit, la fusió del metall es fon a causa de l'efecte de calor Joule i desconnecta el circuit, que és un dispositiu de protecció únic. El temps de resposta típic és en mil·lisegons, i la protecció contra curtcircuits requereix una fusió ràpida (com ara el temps de fusió del fusible del tub de vidre ≤40 ms) ‌. Enllaç fusible:
Un fusible conté un petit, fil conductor o cinta (l'enllaç fusible) dissenyat per fondre o vaporitzar-se quan el corrent que la travessa supera la seva capacitat nominal.
Protecció contra sobreintensitat:
Aquesta acció de fusió obre el circuit, interrompent el flux d'electricitat i evitant més danys.
D'un sol ús:
Els fusibles estan dissenyats per a un sol ús i s'han de substituir després d'interrompre el circuit.

Fiabilitat: Els fusibles són coneguts per la seva fiabilitat a l'hora d'interrompre sobreintensitats.
Cost-efectivitat: En general, són barats en comparació amb altres dispositius de protecció contra sobreintensitat.
Simplicitat: El disseny és senzill, fent-los fàcils d'entendre i utilitzar.
Varietat: Els fusibles vénen en diferents mides, formes, i classificacions actuals per adaptar-se a diferents aplicacions.
Tipus: Els fusibles es classifiquen en diferents classes (p. ex., L, RK1, RK5, T, J, CC, etc.) per abordar escenaris de sobreintensitat i requisits de rendiment específics.

‌Tipus i estructures‌ Tipus de connector‌: s'utilitza habitualment en circuits d'automoció, corrent 1-120A, dividit en quatre especificacions, des d'ultra petita fins a gran.
tipus SMD: Embalatge SMD, adequat per a PCB d'alta densitat, que conté un mitjà d'extinció d'arc de sorra de quars.
Tipus de tub de vidre: La carcassa transparent és convenient per observar l'estat del fusible, corrent 0,5-80A.

Paràmetres clau: corrent/tensió nominal: com ara el tipus de trencament lent de 250V/10A, s'ha de rebaixar segons 75% (Estàndard UL) o 90% (Norma IEC) del corrent real.
Característiques de fusió: tipus de trencament ràpid (anti-curtcircuit) i tipus de trencament lent (anti-surtensió).

Quan s'utilitzen els fusibles?
Circuits de derivació:
Els fusibles s'utilitzen habitualment en sistemes elèctrics domèstics i comercials per protegir circuits individuals.
Protecció d'equips:
Es poden utilitzar per protegir components específics dins d'un dispositiu, com ara transformadors o plaques de circuit.
Retard de temps i acció ràpida:
Els fusibles es poden dissenyar per a aplicacions de retard (p. ex., per a càrregues inductives amb corrents d'entrada elevats) o aplicacions d'acció ràpida (p. ex., per a càrregues resistives).

Fusible autorestablable (PPTC) Mecanisme d'acció
Fet de polímer d'alt molecular i partícules conductores, la resina s'expandeix a causa de la calor quan es produeix una sobreintensitat, bloquejant el camí, i es refreda per restaurar la baixa resistència després d'eliminar la falla‌1011. La velocitat de resposta és inversament proporcional a la intensitat del corrent (com ara 0805 paquet de protecció de segon nivell)‌.

En comparació amb els fusibles tradicionals

Exemples d'escenaris de sobreintensitat:
Curtcircuits:
Quan dos o més conductors entren en contacte directe, creant un camí de baixa resistència per al corrent, es produeix un curtcircuit.
Sobrecàrregues:
Quan un circuit està sotmès a un corrent superior a la seva capacitat durant un període prolongat, es considera una sobrecàrrega.
Falles a terra:
Quan l'electricitat flueix d'un cable viu a terra (terra), s'anomena falla a terra.
Falles d'arc:
Es tracta de descàrregues elèctriques perilloses que es poden produir en el cablejat o els components elèctrics.
Limitacions:
Substitució: Els fusibles necessiten substituir-los després de bufar, que pot ser inconvenient.
No es pot reiniciar: A diferència dels interruptors automàtics, els fusibles no es poden restablir i reutilitzar.
Pot ser que no sigui tan precís: És possible que els fusibles no ofereixin el mateix nivell de precisió en la interrupció de corrents que alguns interruptors automàtics.
En conclusió, els fusibles són una part vital de la seguretat elèctrica, proporcionant una manera fiable i rendible de protegir els circuits i els equips dels perills de les sobreintensitats.
