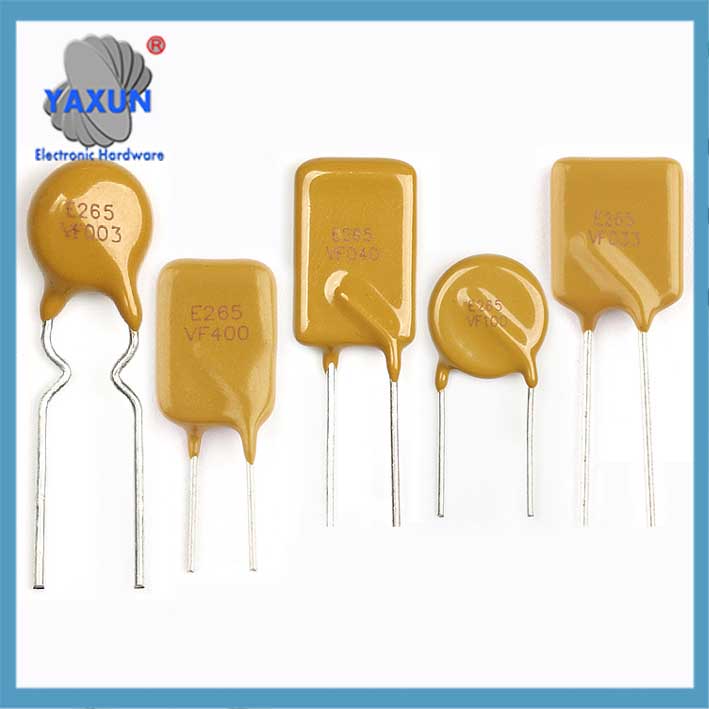

Un fusible reiniciable (PPTC) és un component de protecció contra sobreintensitat amb una funció de reinici automàtic. Fabricat a partir d'un compost de polímers d'alta molècula i partícules conductores, talla ràpidament el corrent quan es produeix una anomalia del circuit i restaura automàticament la conducció després de resoldre l'error. A continuació es mostren les seves característiques bàsiques i principis de funcionament:

Fustes de reinstal·lació de fusibles PTC 72V 0.3A 300MA RXEF030 Sèrie 10A , 32A DC 16V

Littelfuse 10A , 32Fusible reiniciable PTC V dc 16V 4A

Fusible reiniciable 30V PTC Polímer PPTC DIP JK30 0,5A 0,75A 0,9A 1,1A~10A

jo. Principi de funcionament d'un fusible reiniciable
Un fusible reiniciable està fet de coeficient de temperatura positiu de polímer (PTC) material. Tanca automàticament el circuit en cas de sobreintensitat o curtcircuit. Un cop resolta la fallada del circuit, restaura automàticament la conducció, eliminant la necessitat de substituir manualment el fusible.

Com funciona un fusible reiniciable: Utilitzant les propietats PTC del material, manté una resistència relativament baixa a temperatura ambient (25° C), normalment menys de 1 ohm. Quan el corrent que circula per ell augmenta i supera el corrent nominal del material, fent pujar la temperatura, la seva resistència augmenta ràpidament fins al nivell de megaohms. En aquest punt, el corrent que hi circula és molt baix, semblant a un circuit obert, protegint així els circuits posteriors. Quan la càrrega del circuit torna a la normalitat, la resistència del material PTC cau per sota del seu valor normal, i el fusible reiniciable torna a conducció, permetent que el circuit torni al funcionament normal. Estat Normal: Les partícules conductores formen un camí de baixa resistència (típicament <1O) dins del polímer, permetent un flux de corrent estable.
Disparador de sobreintensitat/sobreescalfament: El flux de corrent anormal provoca un augment de la temperatura, fent que el polímer s'expandeixi i trenqui la xarxa conductora, resultant en un augment sobtat de la resistència al rang de megaohms i la limitació de corrent.
Recuperació automàtica: Després de resoldre l'error, el polímer es refreda i es contrau, permetent que les partícules conductores es tornin a connectar i tornin a un estat de baixa resistència.

II. Característiques clau
Recuperació automàtica: Proporciona milers de cicles de protecció repetibles sense substitució manual.
Doble protecció: Respon tant a sobreintensitat com a sobreescalfament (la temperatura ambient afecta el llindar de viatge).
Resposta ràpida: Temps de viatge de nivell de mil·lisegons, inversament proporcional a la intensitat del corrent de falla.
Fiabilitat: Més fiable que els fusibles d'un sol ús i es pot utilitzar diverses vegades.

III. Tipus i paràmetres
Tipus de paquets:
Forat passant (derivacions radials) i dispositius de muntatge superficial (SMD, com ara 0805 i 1206). Paràmetres bàsics:

Corrent de retenció (aguanta): El corrent màxim que pot fluir contínuament a 25 °C.

Corrent de viatge (Itrip): El corrent mínim que activa la protecció.

Tensió de suport (Vmàx): La tensió màxima que pot suportar un fusible reiniciable en mode de protecció.

aguanta: També conegut com a corrent nominal, aquest és el corrent màxim de funcionament que un fusible reiniciable pot fluir contínuament a 25 °C. Per sota d'aquest corrent, el fusible manté una resistència baixa. (També, s'ha de tenir en compte l'efecte de la temperatura de funcionament sobre Ihold.)

Quan la temperatura baixa per sota dels 25 °C, Ihold augmenta, mentre que a mesura que augmenta la temperatura de funcionament, Ihold disminueix. Quan es dissenyen circuits amb fusibles reiniciables, s'ha de tenir en compte la temperatura de funcionament.

En seleccionar un fusible reiniciable, Assegureu-vos que el corrent Ihold és superior al corrent de càrrega màxima del circuit, però sense superar la càrrega nominal del circuit o dispositiu.

Itrip: També conegut com a corrent de viatge, aquest és el corrent mínim al qual la resistència d'un fusible reiniciable comença a augmentar a 25 °C. Aquest és el llindar actual al qual comença a funcionar el fusible reiniciable. Quan el corrent supera el corrent de disparo, el fusible entra en un estat d'alta resistència, desconnectant el circuit. Aquest punt d'enfrontament I és el punt de transició on la resistència PPTC canvia de baixa a alta.
3. Vmàx: També conegut com a tensió nominal, aquesta és la tensió màxima que pot suportar el fusible a 25 °C. Assegureu-vos que la tensió nominal és superior o igual a la tensió màxima del circuit, ja que la caiguda de tensió a la font d'alimentació s'aplicarà al fusible quan el circuit aigües avall es produeixi un curtcircuit.

4. Temps de funcionament: Aquest és el temps que triga a que la resistència del fusible assoleixi el seu valor màxim a una intensitat de 5 vegades mantinc a 25 °C. El “Temps” a la Taula 1 és el temps d'operació, expressat en segons.

IV. Aplicacions típiques
Protecció contra sobreintensitat: Equips de comunicacions, paquets de bateries, Controladors LED.
Protecció de polaritat inversa: Ports d'entrada d'alimentació.
Protecció contra sobretensions: Línies de senyal o circuits sensibles.

V. Circuits comuns per a fusibles reiniciables

1. Circuit de protecció contra sobreintensitat de corrent

Connecteu un fusible reiniciable en sèrie amb l'entrada de la línia elèctrica. Si es supera el corrent nominal, el fusible es dispararà. (Vegeu la figura 3.)

2. Interfícies de sortida de PCB

Per exemple, per a un port USB, connecteu un PPTC en sèrie amb el pin d'alimentació per protegir la potència de sortida.

3. Circuit de protecció de polaritat inversa de potència

Quan el circuit és de polaritat inversa, el corrent que circula pel fusible reiniciable és alt, augmentant la seva resistència i desconnectant el circuit, protegint els circuits posteriors.

4. Circuit de protecció IO

Connecteu un fusible reiniciable en sèrie amb la línia de senyal IO i, juntament amb un díode TVS, evitar els danys de sobretensió al xip de control.

VI. Punts clau de selecció

Seleccioneu un circuit en funció de la tensió de funcionament del circuit, temperatura ambient, corrent nominal, i corba de temps de funcionament. Per exemple, un circuit de 48 V requereix un model amb una tensió de resistència de 60 V o superior. S'ha de tenir en compte la reducció del corrent per a entorns d'alta temperatura. Una font d'alimentació requereix protecció contra sobreintensitat. La seva tensió de funcionament és de 24 V, el seu corrent màxim de funcionament és de 450 mA, i la seva temperatura màxima de funcionament és de 50°C. La protecció és necessària a 1.4A, i el circuit s'ha de protegir en 1s a 5A.
Primer, perquè la font d'alimentació és de 24 V, el Vmax de la font d'alimentació ha de ser superior a 24 V, amb algun marge. Per tant, cinc components compleixen aquest requisit.

Segon, perquè el circuit té una temperatura màxima de funcionament de 50°C, el valor I hold hauria de ser aproximadament 80% del valor nominal real. Per tant, els SMD2920P075TF i SMD2920P100TF compleixen aquest requisit, superant el requerit mantinc = 0.45/0.8 = 0,56 A. Tercer, temps de funcionament: Quan el corrent és de 5A, els SMD2920P075TF i SMD2920P100TF funcionen en menys d'1 s. No obstant això, per a una protecció més ràpida contra sobreintensitat, En general, recomanem l'SMD2920P075TF a causa del seu temps de funcionament més curt.

Yaxun Electronics ofereix SMD i PPTC endollables globals.
Els productes SMD inclouen el SMD0603P, SMD0805, SMD1206P, SMD1210P, SMD1812P, SMD2018P, i la sèrie SMD2920P.

Els productes connectats inclouen el HL06, HL16, HL30, HL60, HL130, HL250, i la sèrie HL600.
Yaxun Electronics s'especialitza en serveis de disseny de fusibles reiniciables compatibles amb EMC i ofereix proves de laboratori gratuïtes.
