Interruptor de protecció contra sobreescalfament del micromotor & Protector de sobrecàrrega

Comparació de les diferències entre l'interruptor de protecció contra sobreescalfament del micromotor & protector de sobrecàrrega. Quan es tracta de protectors tèrmics de micromotors, el rang de preus està entre $0.1 iuans i $0.4 iuans. Els models inclouen 5ap, TB02-BB8D, 17soc, KSD9700, ST01, S06, etc., que s'utilitzen principalment per als motors d'eixugaparabrises del sostre solar i tenen característiques de segellat i impermeable. Paràmetres del model 17AM: normalment tancat, temperatura de funcionament 120 graus, corrent màxim 10A ~ 35A. Funció de reinici automàtic, apte per a militars, camps mèdics i altres. Aquí hem de destacar el rang de temperatura i els paràmetres actuals, així com les característiques de reinici automàtic.

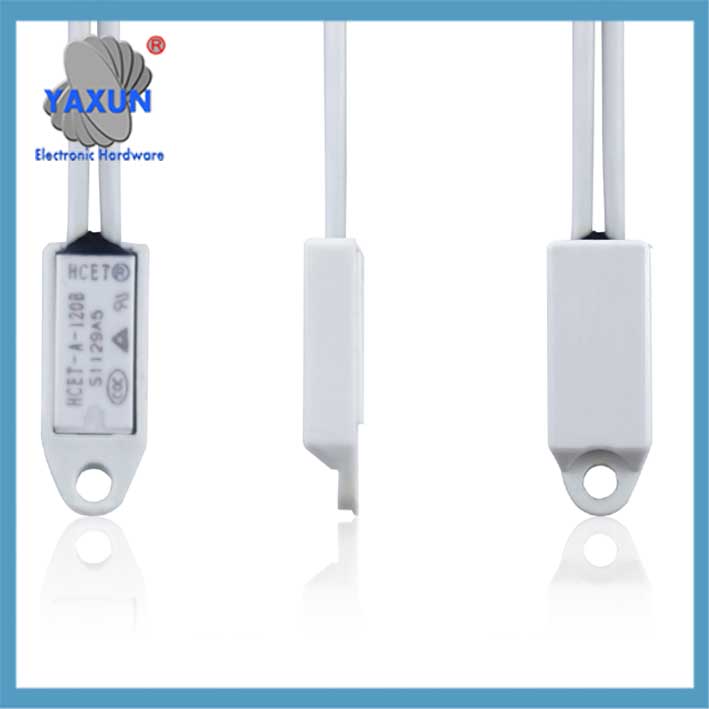

Motor TB05, BB8DTB02, ST-22 35℃- 160℃ mini protector tèrmic

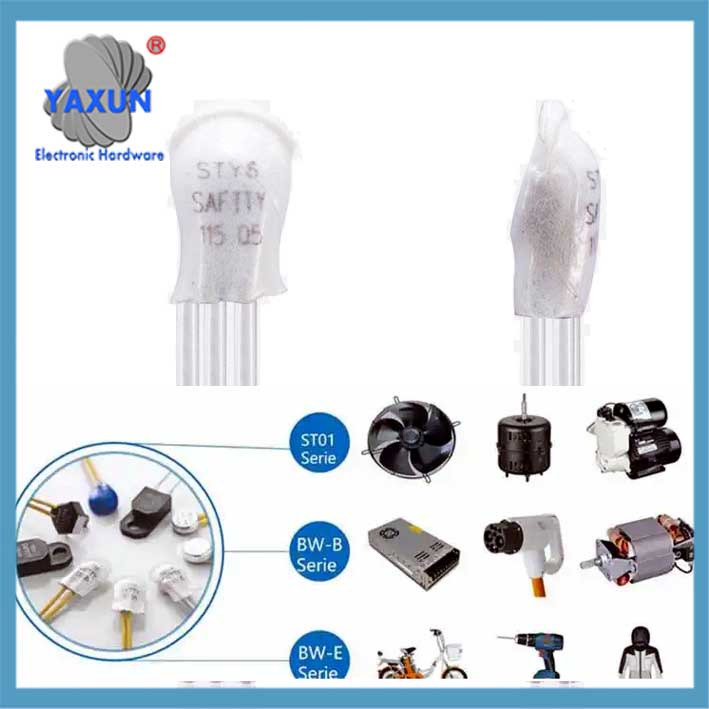

Interruptor de control de temperatura micro protector tèrmic S01, S06, ST-22

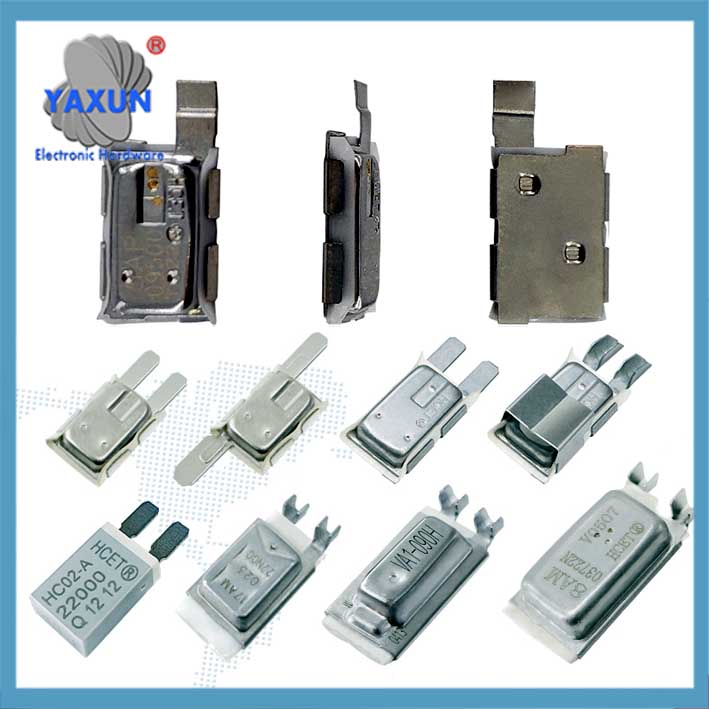

2MP, 6AP, 17AM+PTC, 5AP, 8AM, Interruptor de protecció contra sobreescalfament del motor KSD9700

Pel que fa als protectors de sobrecàrrega del motor, protectors de motors (M-B) utilitzar tecnologia de microprocessador. Disposa de múltiples proteccions com ara la sobreintensitat, fallada de fase, i parada, i el temps de viatge és ajustable (0.2-30 segons), i admet reinici manual o elèctric. Es complementa el mètode de configuració de paràmetres, com ara configurar la protecció contra sobreintensitat 1.5-2 vegades el corrent nominal i la sobrecàrrega a 1.1-1.3 vegades. Aquests paràmetres són molt importants per a aplicacions pràctiques.

La protecció contra la parada del protector de sobrecàrrega del motor té efecte un cop finalitzada la posada en marxa. Quan el corrent supera el valor establert, actuarà immediatament. La protecció contra ruptura ràpida és per a fallades de curtcircuit, i es divideix en dos estats: posada en marxa i funcionament. La protecció de temps invers contra sobreescalfament es basa en el model d'acumulació de calor, combinant els efectes tèrmics dels corrents de seqüència positiva i negativa. Aquests mecanismes de protecció s'han d'explicar en punts per garantir que els usuaris entenguin com s'han de gestionar les diferents avaries.

Pel que fa a la instal·lació i compatibilitat, es destaca que el protector es pot instal·lar a l'extrem frontal de l'inversor, però s'ha de parar atenció als requisits de connexió i connexió a terra del corrent nominal (diàmetre del cable ≥3,5 mm², resistència <10O). La diferència entre els relés tèrmics i els relés de temperatura és que el primer es basa en l'efecte tèrmic del corrent, i aquest últim s'instal·la dins del motor per mesurar la temperatura. Cal distingir aquí per evitar confusions.

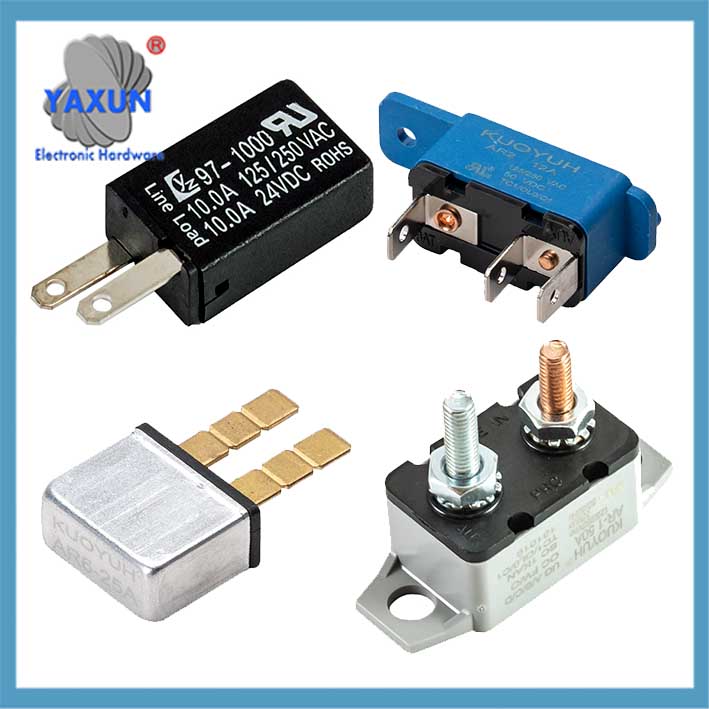

Disjuntors de motor d'automoció AR, AR2, 24, 97, 18, 17 Sèrie

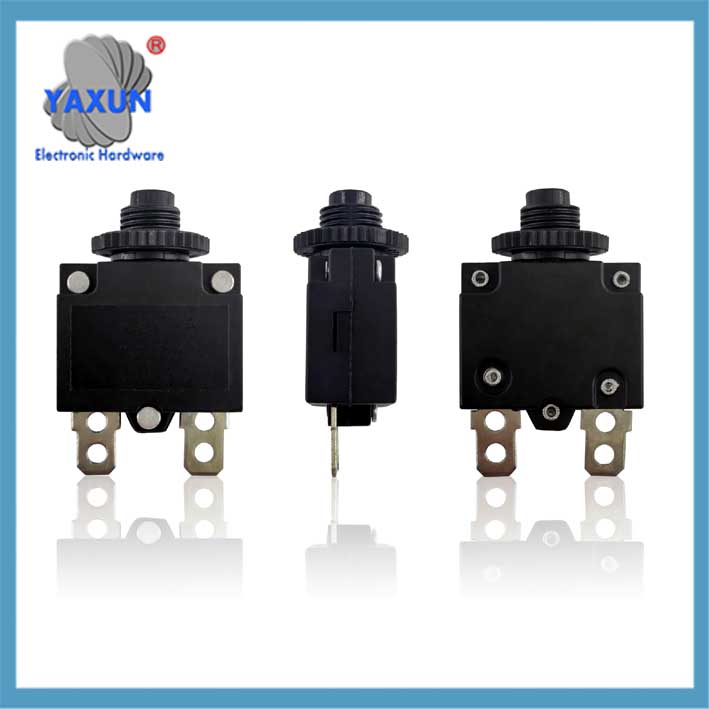

98 Manual de la sèrie, Protector de sobrecàrrega del motor de reinici automàtic

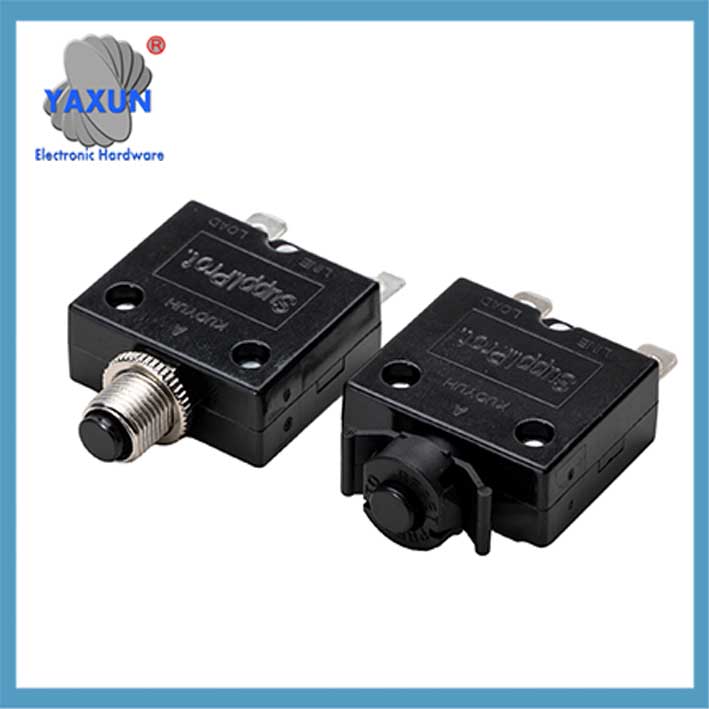

KUOYUH 88 Protector de sobrecàrrega del motor de la sèrie

jo. Interruptor de protecció contra sobreescalfament (protector de temperatura)
Principi de funcionament i característiques
Ús d'elements sensors de temperatura bimetàl·lics, quan la temperatura arriba al llindar establert, els contactes s'obren/tanquen automàticament i tallen el circuit; quan la temperatura baixa, es reinicia automàticament i reprèn el treball.
Models típics: com ara les 17 del matí, 17AM+PTCT, Sèrie TB02-BB8D, temperatura de funcionament 40 ℃ ~ 160 ℃, corrent màxim 10A ~ 60A, tensió nominal 250 V, disseny normalment tancat, amb funció de segellat impermeable.
Volum i instal·lació: Disseny miniaturitzat (com ara instal·lació plana), adequat per a escenes amb espai limitat, directament incrustat al bobinatge del motor o a la superfície del component de calefacció.

Escenaris d'aplicació bàsica
Micromotors d'automoció: Motors de sostre solar, Motors de WiPer, motors d'ajust del seient, etc.
Electrodomèstics: dispositius de baixa potència com ara ventiladors de refrigeració, motors de la bomba d'aigua, i eines elèctriques que necessiten evitar el sobreescalfament.
En un sistema d'encesa, pot apagar el motor per evitar danys per sobreescalfament.

II. Protector de sobrecàrrega (Protector de motor KUOYUH)
Mecanisme de protecció multifunció
Protecció de sobrecàrrega: Monitoritzar el corrent i disparar quan superi el valor nominal (generalment establert a 1.1-1.3 vegades).
Protecció contra curtcircuits: Tanqueu el circuit instantàniament quan el corrent augmenta de manera anormal (temps d'acció <0.1 segon).
Protecció contra punyalades: Si el corrent continua sent ≥200% del valor nominal després de començar, actuarà immediatament.
‌Protecció de pèrdua/desequilibri de fase‌: Quan hi ha una pèrdua de fase o un desequilibri trifàsic, respondrà dins 3 segons.
Controla el corrent que flueix pel circuit del motor i obre el circuit quan el corrent supera un límit predeterminat.
Mecanisme:
Pot ser tèrmica (utilitzant una cinta bimetàl·lica) o electrònic, i els viatges després d'un cert retard per permetre l'inici de les pujades.
Casos d'ús:
Protegeix els motors dels danys causats per situacions de sobreintensitat sostinguda, com els causats per un impulsor encallat o una càrrega de parell elevat.
Exemple:
Un protector de sobrecàrrega del compressor de la nevera apagarà el compressor si es sobreescalfa o si no s'engega.

‌Funcions d'actualització tecnològica‌
Microprocessador integrat, Admet la supervisió d'alta precisió en temps real del corrent, tensió, temperatura, i mostra la causa de l'error mitjançant LED.
Té les dues funcions de comunicació (com la interfície RS485) i admet el restabliment remot i la càrrega de dades.
Compatible amb instal·lació de rails de 35 mm, pot substituir directament els relés tèrmics tradicionals.

III. Punts de selecció i instal·lació
Principi de configuració de paràmetres
Corrent de protecció contra sobreintensitat: establert a 1.5-2 vegades el corrent nominal del motor.
Protecció de temperatura: El corrent nominal és 0.8 vegades el valor nominal del motor.
Protecció de parada: El llindar s'estableix a 200% del corrent nominal, i l'acció és de retard zero.

Consideracions de compatibilitat
Quan instal·leu la part frontal de l'inversor, la potència de sortida de l'inversor ha de coincidir, i el corrent nominal s'ajusta al màxim per evitar falses activacions.
Requisits de connexió a terra: El protector i el motor han d'estar connectats a terra de manera fiable (filferro de coure de diàmetre ≥ 3,5 mm², resistència de posada a terra <10O).

IV. Comparació de productes típics

Consell: Per a micromotors, interruptors de temperatura integrats (com ara les 17 del matí) són preferits per a una protecció compacta; en escenaris industrials, protectors intel·ligents (com ARD2) són necessaris per fer front a falles complexes.
