Per garantir que el protector tèrmic del motor estigui instal·lat correctament i funcioni de manera fiable, A continuació es mostren els passos i precaucions clau d'instal·lació basats en el tipus de motor i l'escenari d'aplicació:

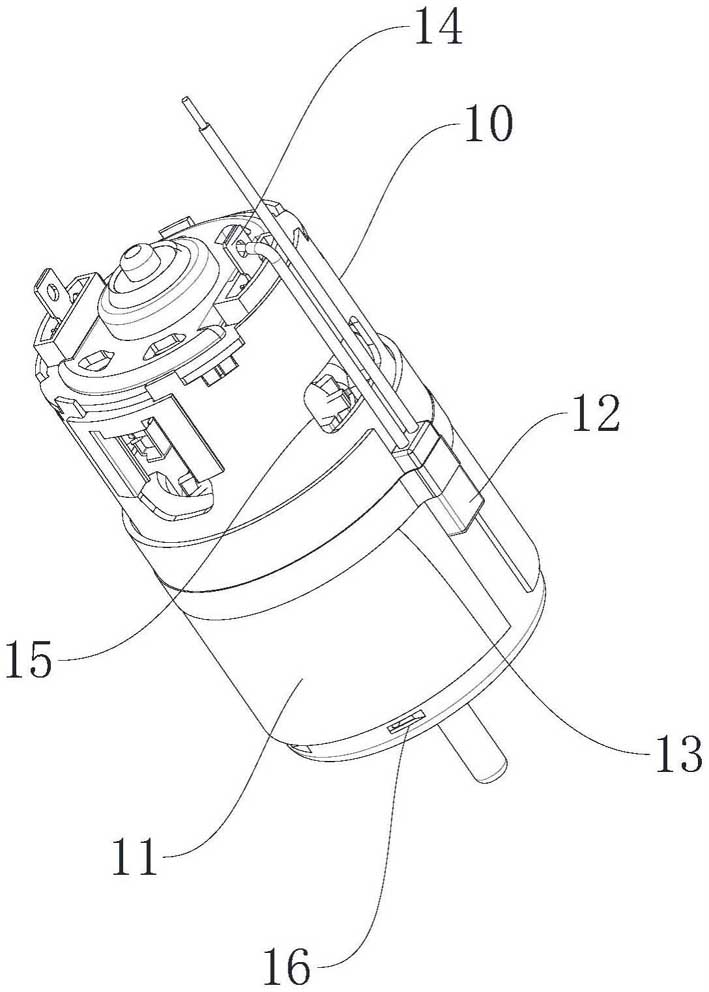

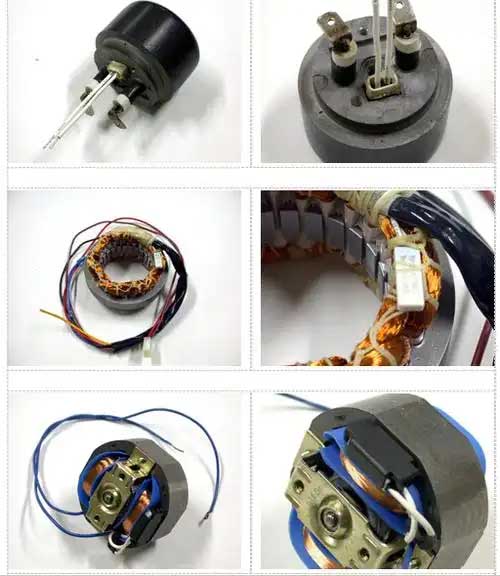

Com instal·lar el protector tèrmic a la bobina del motor
🔧 I. Passos bàsics d'instal·lació
Localitza el protector:
Determineu la millor ubicació per al protector tèrmic en funció del disseny del motor i de l'entorn operatiu. S'ha de col·locar per controlar amb precisió la generació de calor.
Cablejat:
Seguiu acuradament els diagrames de cablejat del fabricant per garantir unes connexions correctes i segures. Un cablejat incorrecte pot provocar mal funcionament o lectures falses.
Configuració de protecció:
Ajusteu el límit de temperatura del protector segons el disseny del motor i l'entorn de funcionament. Això garanteix que el protector apagui el motor abans que es sobreescalfi.
Instal·lació segura:
Assegureu-vos que el protector estigui ben muntat i que cap cable estigui exposat o danyat.
Prova:
Després de la instal·lació, Proveu el protector tèrmic per verificar que dispara a la temperatura correcta.
Consideracions importants:
Seguretat: Desconnecteu sempre l'alimentació abans de treballar en qualsevol equip elèctric.
Protecció de sobrecàrrega: Assegureu-vos que el protector tèrmic estigui ben ajustat per evitar sobrecàrregues, que pot danyar el motor.
Consultar Documentació: Consulteu la documentació del fabricant per obtenir instruccions específiques i esquemes de cablejat.
Seguint aquests passos, podeu assegurar-vos que el protector tèrmic del vostre motor estigui instal·lat correctament i que protegeixi el motor de manera eficaç del sobreescalfament.
Mètode d'instal·lació del protector tèrmic del motor integrat
Operació d'apagada
Abans de la instal·lació, s'ha de tallar l'alimentació principal i comprovar l'alimentació per evitar accidents de descàrrega elèctrica.
Determineu la posició d'instal·lació
Motor convencional: Connecteu-vos en sèrie entre la sortida del contactor i l'entrada del motor (circuit principal);
Motor d'arrencada estrella-triangle: Instal·leu preferentment a la part superior del circuit principal per garantir un control total del corrent.
Especificació del cablejat
Línia elèctrica→Connecteu-vos a l'entrada del protector (marcat “EN” o “L”);
Línia del motor→Connecteu-vos a la sortida (marcat “FORA” o “T1/T2”);
Processament de cables de plom: El punt de flexió és ≥6 mm des de l'arrel per evitar danys al cable.
Mètode fix
Es requereixen volanderes anti-afluixament quan es fixen amb cargols/reblocs per evitar que la fluïdesa mecànica provoqui un mal contacte.
Prova funcional
Després de restablir l'alimentació, Utilitzeu un multímetre per detectar la connectivitat dels terminals d'entrada i sortida per simular un sobreescalfament per activar una resposta d'apagada.
⚠️ II. Guia clau per evitar errors
| Operació incorrecta | Mètode correcte | Avís de risc |
| Flexió forçada a l'arrel del cable | Dobleu suaument 6 mm de distància de l'arrel | Falla de protecció causada per trencament del plom |
| Element tèrmic al costat del bimetàl·lic | L'element de calefacció es col·loca directament a sota del bimetàl·lic (accelera la conducció de calor) | El retard d'acció crema el motor |
| No es refreda després de la soldadura | Refrigeració forçada ≥30 segons després de la soldadura | Deriva característica del termistor |
| No seleccionat segons el tipus de motor | El motor Delta ha de seleccionar el tipus de protecció contra pèrdua de fase diferencial (com ara JR20) | Zona cega de protecció quan es perd fase |
🔌 III. Precaucions per a escenaris especials
Motor d'automòbil
Desactiva els protectors mecànics purs, i donar prioritat als mòduls intel·ligents amb bus LIN integrat (com ara TI DRV5013) per evitar interferències amb la funció anti-picament.
Motor de freqüència variable
El protector ha de ser >50cm de distància de l'inversor, i el cable blindat està connectat a terra per suprimir les interferències electromagnètiques.
Micro motor (com el drone)
Protectors PTC integrats (com Murata POSISTOR®) s'han de connectar directament als bobinatges, i s'ha d'aplicar greix tèrmic per millorar l'eficiència de la conducció de calor.
Apèndix: Configuració de l'especificació actual
Motor de funcionament estable: Corrent de configuració = corrent nominal del motor × (0.95~1,05)
Motor d'arrencada i parada freqüents: Corrent de configuració = corrent nominal × 1.2 (necessitat de cooperar amb el relleu de temps)
✅ Norma d'acceptació
Després d'activar manualment el protector, el contactor s'ha de disparar dins 0.5 segons;
Després d'un funcionament continu per 72 hores, l'augment de la temperatura terminal és ≤40K;
Després de la prova de vibració (ISO 16750), la funció de protecció és normal.
Exemple de diagrama d'instal·lació:
Codi de còpia de text sense format
[Poder] → [Interruptor de circuit] → [Contactor] → [Protector tèrmic] → [Motor]
↑
[Circuit de control] ← [Contacte auxiliar protector]
Nota: La fletxa assenyala la direcció actual
Seguir aquest procés es pot evitar 90% de fallades de la instal·lació. Es recomana comprovar l'oxidació dels contactes cada mes després de la primera instal·lació.
