Diferències entre fusibles d’acció ràpida i d’acció lenta

Les diferències bàsiques entre els fusibles d'acció ràpida i d'acció lenta rau en la seva velocitat de resposta i escenaris d'aplicació: els fusibles d'acció ràpida bufen a l'instant per protegir els components sensibles, mentre que els fusibles d'acció lenta retarden el bufat per suportar els corrents de sobretensió.

Anàlisi de les principals diferències

Característiques de bufat i velocitat de resposta.

Fusibles d'acció ràpida:

Tenen temps de resposta extremadament ràpids, bufant en mil·lisegons (normalment 0,1 ms-5 s) quan es produeix una sobreintensitat. Són adequats per protegir components electrònics de precisió com ara xips IC i dispositius semiconductors. (Estàndard UL).

Segueixen l'efecte d'escalfament Joule (Q = I²Rt), tenen un disseny de fusible senzill, i utilitzeu filferro metàl·lic de secció estreta per a una ràpida conducció de calor.

Són sensibles als corrents instantanis i no poden suportar els corrents de sobretensió durant l'encesa/apagada o l'arrencada del motor..

Diferències entre fusibles d’acció ràpida i d’acció lenta

Selecció i aplicació de fusibles de bufat ràpid i de bufat lenta

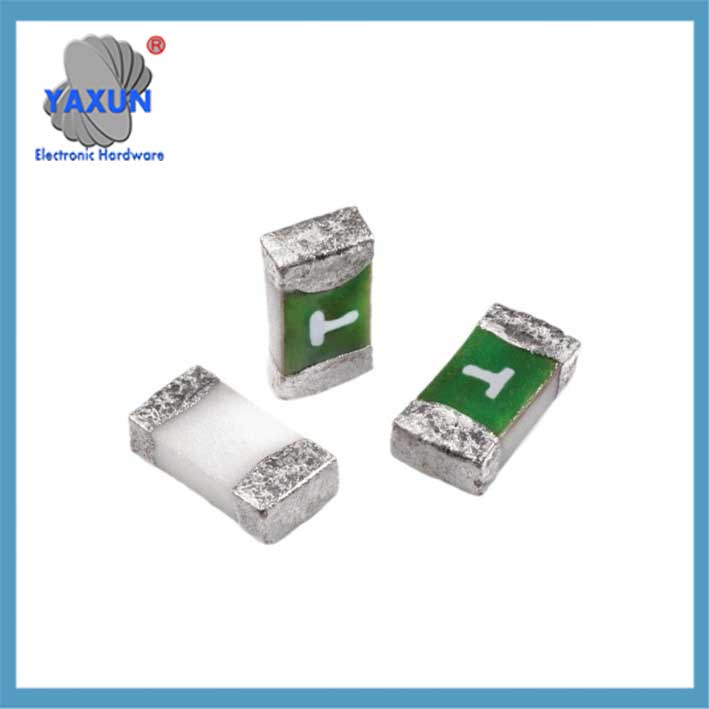

Aplicacions dels fusibles de xip d'acció ràpida i d'acció lenta

Fusibles d'acció lenta:

Resisteixen sobreintensitats a curt termini (p. ex., 7 vegades el corrent nominal per 0.5-3 segons durant l'arrencada del motor). ‌‌
Disposa d'una funció de retard, prenent 5 a 10 segons per fusionar-se 2 vegades el corrent nominal, i pot suportar sobretensions d'alta corrent a curt termini (com ara corrents d'arrencada del motor fins a 7 vegades el corrent nominal).
Té un alt valor calorífic de fusió, aconseguir una obertura retardada del fusible mitjançant l'absorció de calor en sorra de quars o un disseny en espiral.

Aplicacions ràpides:
Circuits de càrrega resistiva (aparells elèctrics de calefacció, Il·luminació LED);
Protecció de dispositius semiconductors sensibles (com ara MOSFET i paquets de bateries de liti per a la protecció contra curtcircuits);
Càrregues resistives (bullidors elèctrics, cuines d'arròs);
Protecció de circuits sensibles com ara paquets de bateries de liti i plaques de circuits;
Aplicacions que requereixen una interrupció ràpida de corrents de curtcircuit.

Aplicacions de bufat lent:
Càrregues inductives/capacitives (motors, commutació de fonts d'alimentació);
Aplicacions que requereixen protecció contra sobretensions (com la protecció contra sobretensions magnetitzants per a transformadors de més de 100 kVA);
Circuits inductius/capacitius com ara motors, fonts d'alimentació, i inversors;
Equips subjectes a corrent d'entrada d'arrencada (com ara la commutació de fonts d'alimentació i transformadors);
Entorns ambientals que requereixen tolerància de corrent de pols.

Diferències de funció de protecció Fusibles ràpids: Proporcioneu només protecció contra curtcircuits i no podeu distingir entre sobrecàrrega i polsos transitoris. ‌‌
Fusibles de bufat lenta: Proporcioneu protecció contra sobrecàrregues i curtcircuits, utilitzant el valor I²t (la integral del quadrat del corrent i del temps) per determinar l'energia. ‌‌

Paràmetres clau i punts clau de selecció
Diferències de corba I-T
Els fusibles de bufat ràpid tenen una corba més pronunciada, amb un temps de fusió de ≤0,1 s a 2x el corrent nominal; els fusibles de bufada lenta tenen una corba més plana, amb un temps de suport ≥10s a 2x el corrent nominal.
Risc d'intercanvi
La substitució d'un fusible de bufat lent per un fusible de bufat ràpid pot provocar que el dispositiu no s'iniciï; substituir un fusible de bufat ràpid per un fusible de bufat lent pot augmentar el risc de danys als components sensibles.
Cost i estructura
Els fusibles de bufat lent són més cars a causa dels seus aliatges especials o estructures complexes.

Consideracions de selecció
‌Prioritat de càlcul de paràmetres‌:
Comproveu que el valor I²t de la sobretensió màxima del circuit sigui menor que el valor de resistència del fusible (per exemple, una font d'alimentació ha de passar una prova de sobretensió de 15 A/150 ms). ‌‌
La capacitat d'interrupció ha de ser superior al corrent màxim de curtcircuit del sistema (p. ex., per un curtcircuit de 35 kA, triar una capacitat d'interrupció de 50 kA). ‌‌

Concepcions errònies comunes:
Les altes temperatures poden provocar que el corrent nominal d'un fusible de bufat lent caigui 30%. ‌‌
L'ús incorrecte d'un fusible de bufat ràpid en un SAI pot provocar un enganxament fals (un cas va provocar pèrdues de 1.8 milions de iuans). ‌‌
Els experiments demostren que quan una bateria de liti fa un curtcircuit, la probabilitat de fuga tèrmica causada per un fusible de bufat lent és vuit vegades més gran que la d'un fusible de bufat ràpid.
En proves d'inversor, fer un mal ús d'un fusible de bufada lenta pot augmentar la taxa de dany del mòdul 1% a 37%.
