Element sensor de temperatura bimetàl·lic de KSD301/KSD302

A continuació es fa una anàlisi detallada de les característiques estructurals, principi de funcionament i punts tècnics de l'element sensor de temperatura central de l'interruptor de temperatura ‌KSD301/KSD302‌ – la cinta bimetàl·lica:
jo. Característiques bàsiques de l'element sensor de temperatura bimetàl·lic‌

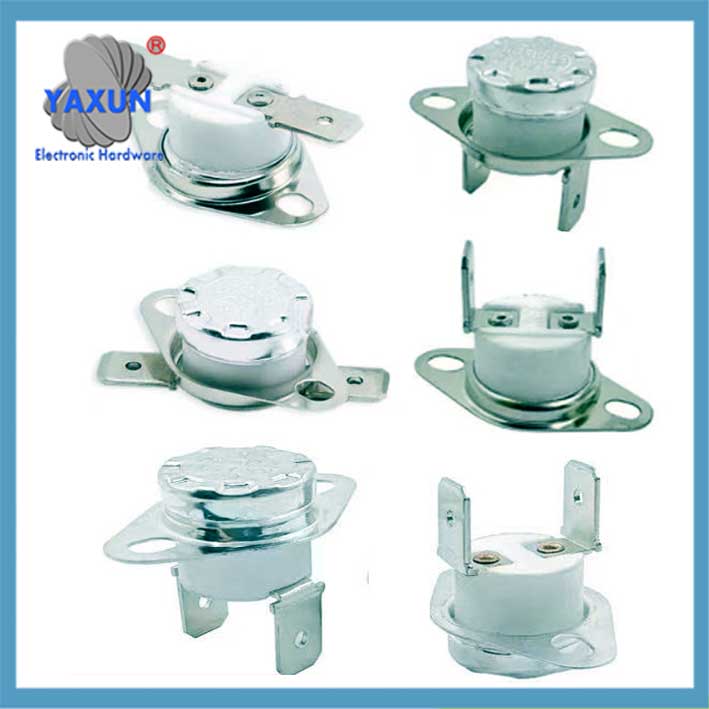

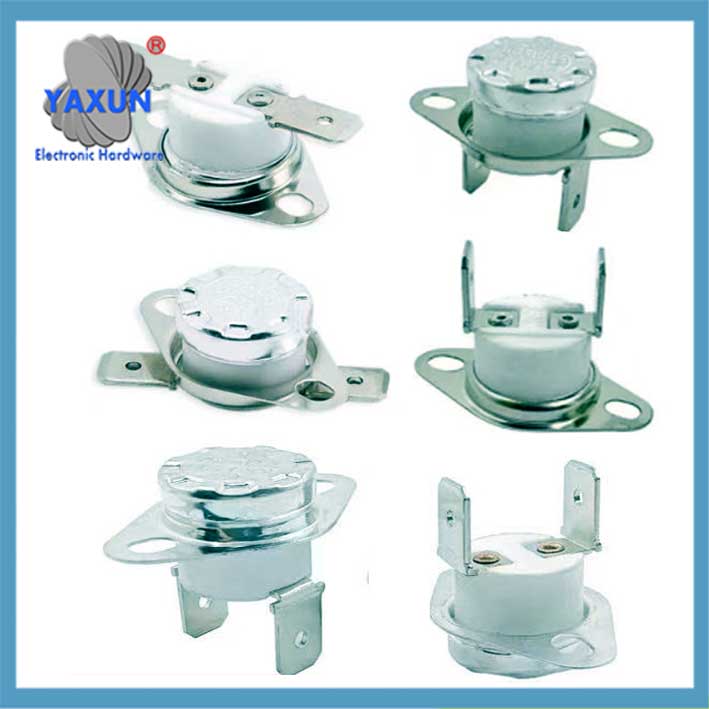

Element sensor de temperatura bimetàl·lic amb interruptor de temperatura KSD301 obert normal

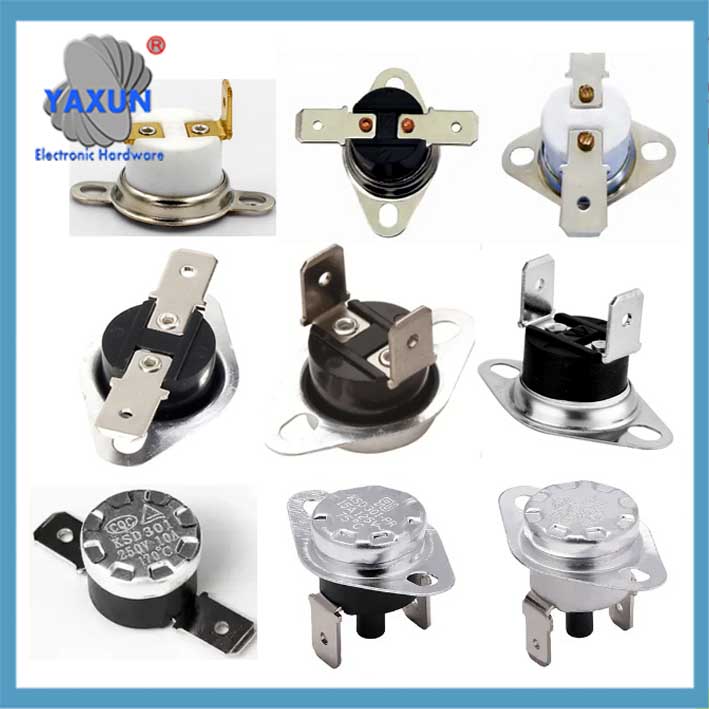

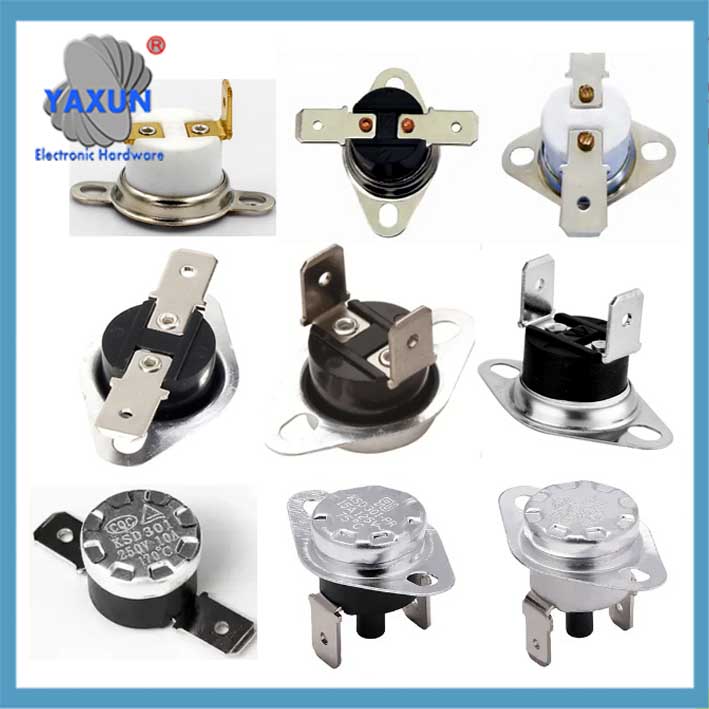

Interruptor de límit d'alta temperatura KSD301

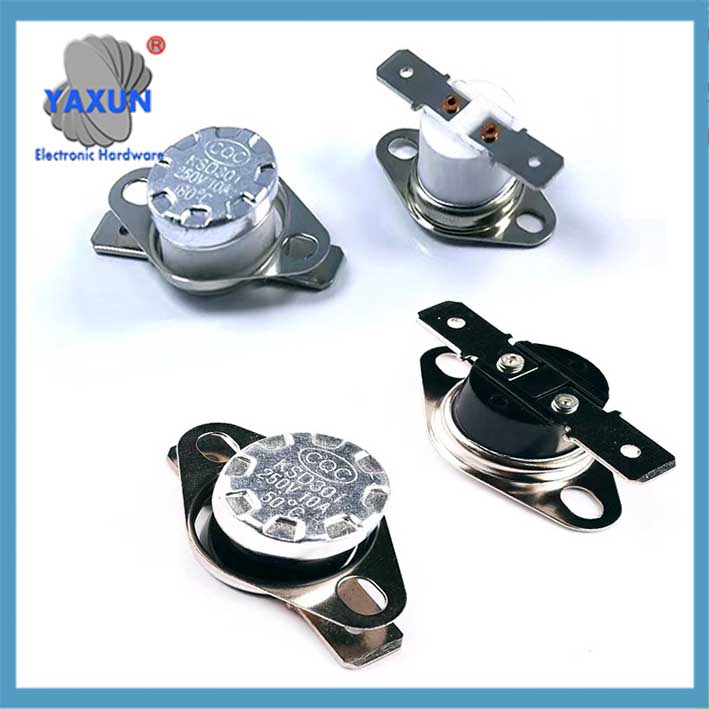

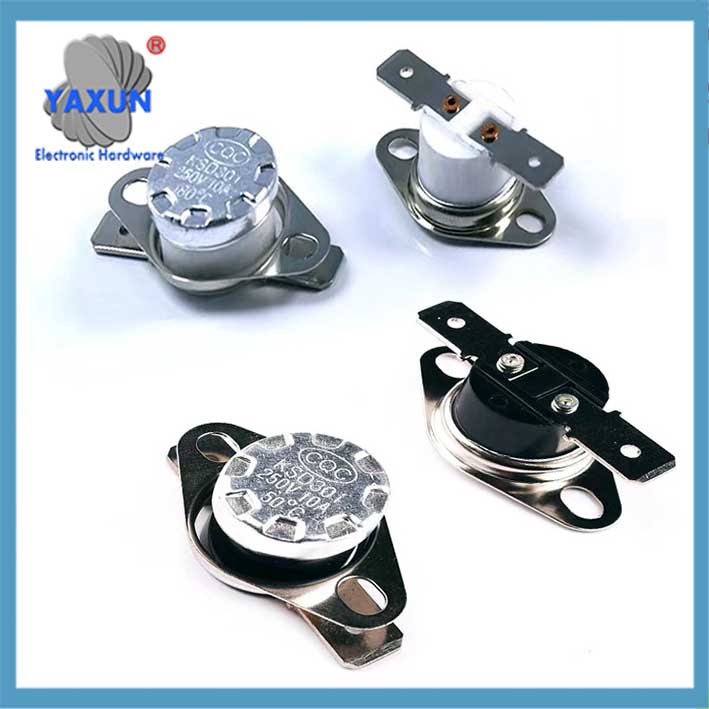

Element sensor de temperatura bimetàl·lic de KSD301

Paràmetres de l'interruptor de temperatura KSD301

II. Descomposició del procés de treball
Codi de còpia de sirena
gràfic LR
Una[estat de temperatura normal] –>|cinta bimetàl·lica lliure i recta| B[contacte tancat/obert]
C[la temperatura augmenta fins al valor d'acció] –>|Canvi sobtat d'alçada de l'arc de banda bimetàl·lica| D[mecanisme d'accionament de rebot instantani]
D –>|tipus normalment tancat| E[circuit de desconnexió de contactes]
D –>|tipus normalment obert| F[circuit de connexió de contactes]
G[la temperatura baixa per restablir el valor] –>|la banda bimetàl·lica torna a la recta| B

Punt clau: El canvi sobtat d'alçada de l'arc de banda bimetàl·lica és la font del nom “interruptor de tall de tipus ràpid”, assegurant que l'acció de contacte és neta i no té estat intermedi.

III. Punts clau d'ús i manteniment‌
Eviteu danys mecànics
Està prohibit estrènyer la cinta bimetàl·lica amb força externa, ja que la deformació farà que la temperatura d'acció es derivi o falli.
Requisits de conducció de calor
La superfície d'instal·lació ha de ser plana i neta, i s'ha d'aplicar greix tèrmic per garantir que la calor es transfereixi a la cinta metàl·lica a temps.
Limitacions de temperatura
Límit de tolerància de la cinta bimetàl·lica: a curt termini ≤300 ℃, a llarg termini ≤240 ℃ (el sobreescalfament és propens a la fatiga metàl·lica).
Carrega la concordança
Està estrictament prohibit superar el corrent nominal (com el model de 10A connectat a una càrrega de 15A), ja que l'alta temperatura de l'arc sinteritzarà la cinta bimetàl·lica.

IV. Referència de diagnòstic d'errors
Adhesió de contacte : Un corrent de càrrega excessiu provoca la soldadura per arc, i cal comprovar la concordança de càrrega i substituir el model.
Retard de l'acció : La superfície d'instal·lació és poc conductora tèrmicament o la cinta bimetàl·lica està envellida, així que torneu a aplicar greix de silicona o substituïu el component.
Error de restabliment : La cinta bimetàl·lica està deformada i enganxada, i el termòstat s'ha de substituir en conjunt.

▶️ ‌Resum‌: La cinta bimetàl·lica és la “Sensor de temperatura + actuador” component integrat de KSD301. El seu disseny d'estructura en forma de disc i la seva relació d'aliatge determinen directament la precisió i la fiabilitat del control de temperatura.
