মাইক্রো মোটর ওভারহিট সুরক্ষা সুইচ & ওভারলোড অভিভাবক

মাইক্রো মোটর ওভারহিট সুরক্ষা সুইচের মধ্যে পার্থক্যের তুলনা & ওভারলোড রক্ষাকারী. যখন মাইক্রো মোটর থার্মাল প্রোটেক্টরের কথা আসে, মূল্য পরিসীমা মধ্যে হয় $0.1 ইউয়ান এবং $0.4 ইউয়ান. মডেল 5ap অন্তর্ভুক্ত, TB02-BB8D, 17am, KSD9700, ST01, S06, ইত্যাদি, যা প্রধানত সিট সানরুফ ওয়াইপার মোটরগুলির জন্য ব্যবহৃত হয় এবং সিলিং এবং জলরোধী বৈশিষ্ট্য রয়েছে. 17AM মডেলের প্যারামিটার: সাধারণত বন্ধ, অপারেটিং তাপমাত্রা 120 ডিগ্রী, সর্বাধিক বর্তমান 10A~35A. স্বয়ংক্রিয় রিসেট ফাংশন, সামরিক বাহিনীর জন্য উপযুক্ত, চিকিৎসা এবং অন্যান্য ক্ষেত্র. এখানে আমাদের তাপমাত্রা পরিসীমা এবং বর্তমান পরামিতিগুলির উপর জোর দেওয়া দরকার, সেইসাথে স্বয়ংক্রিয় রিসেটের বৈশিষ্ট্য.

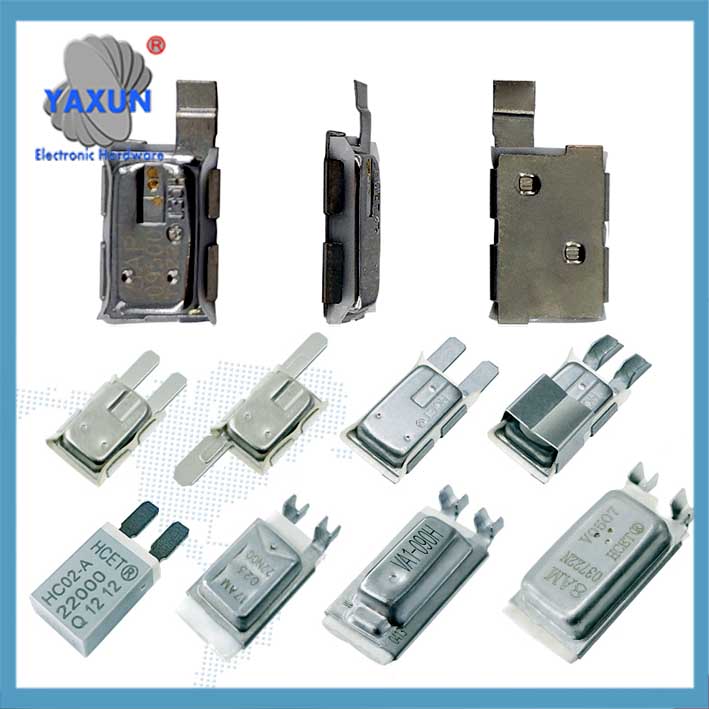

মোটর TB05, BB8DTB02, ST-22 35℃- 160℃ মিনি তাপ রক্ষক

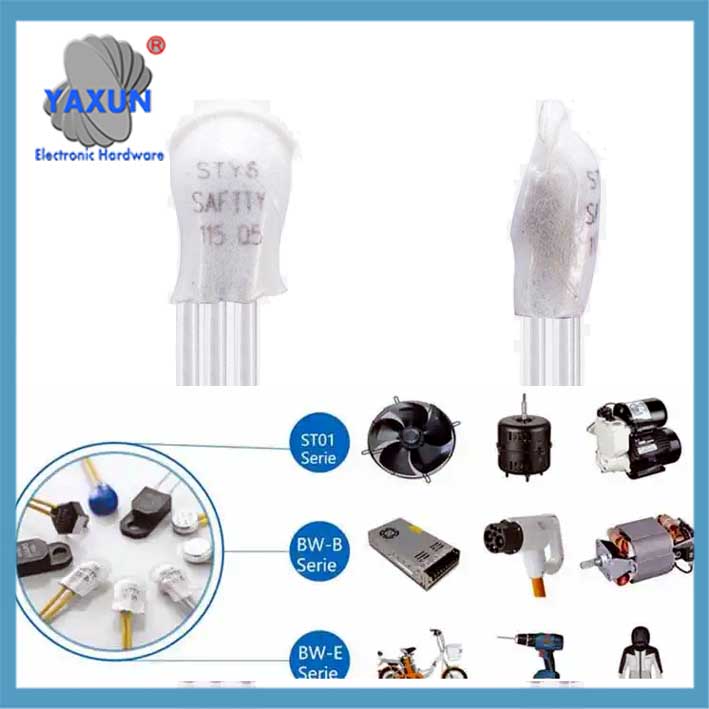

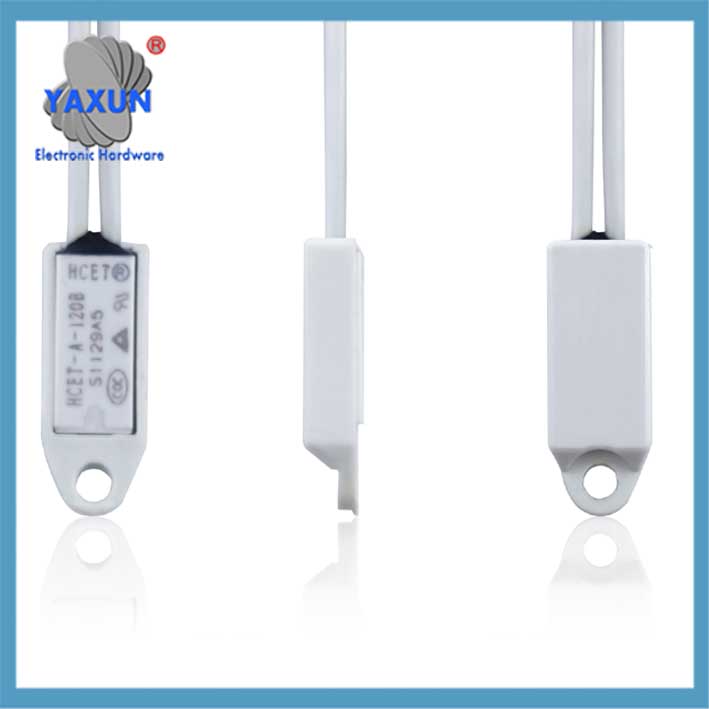

মাইক্রো থার্মাল প্রটেক্টর তাপমাত্রা নিয়ন্ত্রণ সুইচ S01, S06, ST-22

2এমপি, 6এপি, 17AM+PTC, 5এপি, 8এএম, KSD9700 মোটর ওভারহিট সুরক্ষা সুইচ

মোটর ওভারলোড প্রটেক্টর সংক্রান্ত, মোটর মোটর রক্ষাকারী (এম-বি) মাইক্রোপ্রসেসর প্রযুক্তি ব্যবহার করুন. এতে ওভারকারেন্টের মতো একাধিক সুরক্ষা রয়েছে, ফেজ ব্যর্থতা, এবং স্টল, এবং ভ্রমণের সময় সামঞ্জস্যযোগ্য (0.2-30 সেকেন্ড), এবং ম্যানুয়াল বা বৈদ্যুতিক রিসেট সমর্থন করে. পরামিতি সেটিং পদ্ধতি সম্পূরক হয়, যেমন ওভারকারেন্ট সুরক্ষা সেট করা 1.5-2 বার রেট করা বর্তমান এবং ওভারলোড 1.1-1.3 বার. এই সেটিংস ব্যবহারিক অ্যাপ্লিকেশনের জন্য খুবই গুরুত্বপূর্ণ.

মোটর ওভারলোড প্রটেক্টর স্টল সুরক্ষা স্টার্টআপ সম্পূর্ণ হওয়ার পরে কার্যকর হয়. যখন কারেন্ট সেট মান ছাড়িয়ে যায়, এটি অবিলম্বে কাজ করবে. দ্রুত বিরতি সুরক্ষা শর্ট সার্কিট ত্রুটির জন্য, এবং দুটি রাজ্যে বিভক্ত: স্টার্টআপ এবং অপারেশন. অতিরিক্ত উত্তাপের বিপরীত সময় সুরক্ষা তাপ সঞ্চয় মডেলের উপর ভিত্তি করে, ইতিবাচক এবং নেতিবাচক ক্রম স্রোত তাপ প্রভাব সমন্বয়. এই সুরক্ষা ব্যবস্থাগুলিকে পয়েন্টগুলিতে ব্যাখ্যা করা দরকার যাতে ব্যবহারকারীরা বুঝতে পারেন যে কীভাবে বিভিন্ন ত্রুটিগুলি পরিচালনা করতে হয়.

ইনস্টলেশন এবং সামঞ্জস্যের ক্ষেত্রে, এটি নির্দেশ করা হয়েছে যে বৈদ্যুতিন সংকেতের মেরু বদল এর সামনের প্রান্তে রক্ষক ইনস্টল করা যেতে পারে, কিন্তু রেট করা বর্তমান ম্যাচিং এবং গ্রাউন্ডিং প্রয়োজনীয়তার প্রতি মনোযোগ দেওয়া উচিত (তারের ব্যাস ≥3.5 মিমি², প্রতিরোধ <10ওহ). তাপীয় রিলে এবং তাপমাত্রা রিলেগুলির মধ্যে পার্থক্য হল যে পূর্ববর্তীটি বর্তমানের তাপীয় প্রভাবের উপর ভিত্তি করে, এবং পরেরটি তাপমাত্রা পরিমাপের জন্য মোটরের ভিতরে ইনস্টল করা হয়. বিভ্রান্তি এড়াতে এখানে পার্থক্য করা প্রয়োজন.

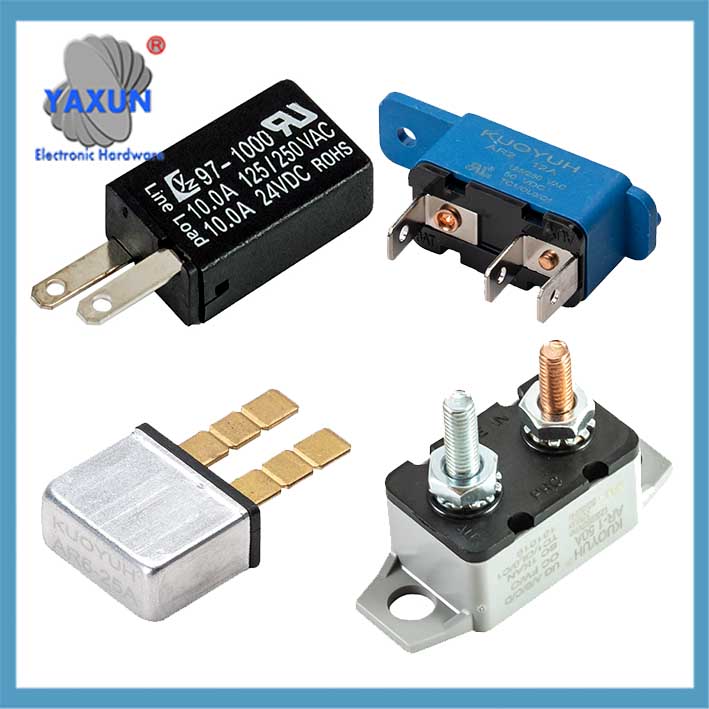

স্বয়ংচালিত মোটর সার্কিট ব্রেকার AR, AR2, 24, 97, 18, 17 সিরিজ

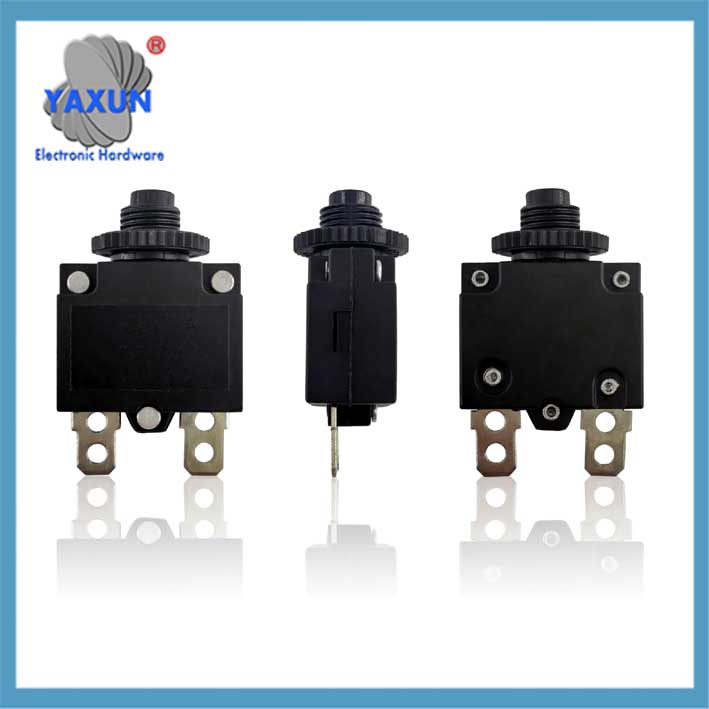

98 সিরিজ ম্যানুয়াল, স্বয়ংক্রিয় রিসেট মোটর ওভারলোড অভিভাবক

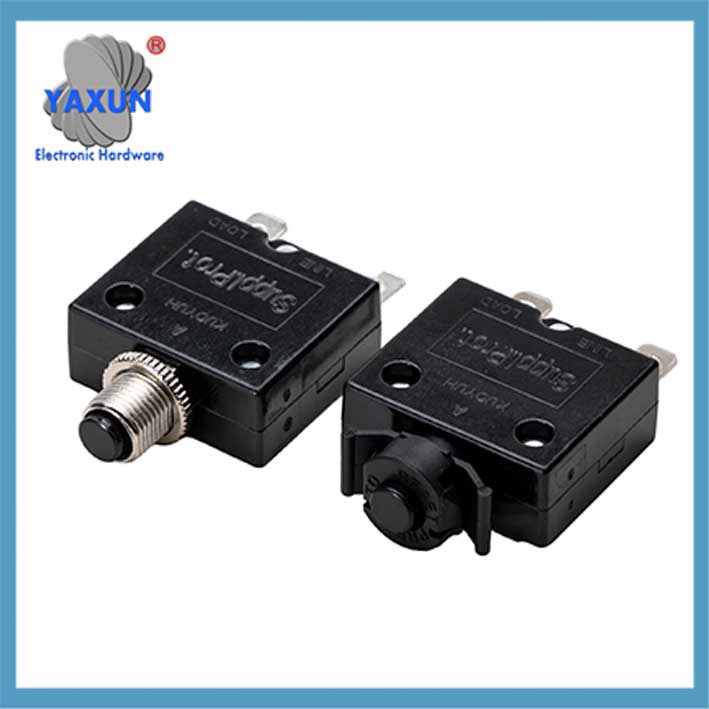

কুওয়ুহ 88 সিরিজ মোটর ওভারলোড অভিভাবক

আমি. অতিরিক্ত গরম সুরক্ষা সুইচ (তাপমাত্রা রক্ষাকারী)
কাজের নীতি এবং বৈশিষ্ট্য
দ্বিধাতুর তাপমাত্রা সেন্সিং উপাদান ব্যবহার করে, যখন তাপমাত্রা সেট থ্রেশহোল্ডে পৌঁছায়, পরিচিতি স্বয়ংক্রিয়ভাবে খোলা/বন্ধ এবং সার্কিট বন্ধ; যখন তাপমাত্রা কমে যায়, এটি স্বয়ংক্রিয়ভাবে পুনরায় সেট করে এবং কাজ পুনরায় শুরু করে.
সাধারণ মডেল: যেমন 17AM, 17AM+PTCT, TB02-BB8D সিরিজ, অপারেটিং তাপমাত্রা 40℃~160℃, সর্বাধিক বর্তমান 10A~60A, রেটেড ভোল্টেজ 250V, সাধারণত বন্ধ নকশা, জলরোধী sealing ফাংশন সঙ্গে.
ভলিউম এবং ইনস্টলেশন: ক্ষুদ্র নকশা (যেমন ফ্ল্যাট ইনস্টলেশন), স্থান-সীমাবদ্ধ দৃশ্যের জন্য উপযুক্ত, সরাসরি মোটর উইন্ডিং বা গরম করার উপাদানের পৃষ্ঠে এমবেড করা.

কোর অ্যাপ্লিকেশন দৃশ্যকল্প
স্বয়ংচালিত মাইক্রো মোটর: সানরুফ মোটর, ওয়াইপার মোটর, আসন সমন্বয় মোটর, ইত্যাদি.
গৃহস্থালীর যন্ত্রপাতি: কম শক্তির ডিভাইস যেমন কুলিং ফ্যান, জল পাম্প মোটর, এবং পাওয়ার টুল যা অতিরিক্ত গরম হওয়া প্রতিরোধ করতে হবে.
একটি ইগনিশন সিস্টেমে, এটি অতিরিক্ত গরম থেকে ক্ষতি প্রতিরোধ করতে ইঞ্জিন বন্ধ করতে পারে.

২. ওভারলোড রক্ষাকারী (KUOYUH মোটর রক্ষক)
মাল্টি-ফাংশন সুরক্ষা ব্যবস্থা
ওভারলোড সুরক্ষা: বর্তমান এবং ট্রিপ মনিটর যখন এটি রেট মান অতিক্রম করে (সাধারণত সেট করা হয় 1.1-1.3 বার).
শর্ট সার্কিট সুরক্ষা: কারেন্ট অস্বাভাবিকভাবে বেড়ে গেলে তাত্ক্ষণিকভাবে সার্কিটটি কেটে দিন (কর্ম সময় <0.1 দ্বিতীয়).
ছুরিকাঘাত সুরক্ষা: যদি কারেন্ট শুরু হওয়ার পরে রেট করা মানের ≥200% হতে থাকে, এটা অবিলম্বে কাজ করবে.
ফেজ ক্ষতি/ভারসাম্যহীনতা সুরক্ষা: যখন ফেজ লস বা তিন-ফেজ ভারসাম্যহীনতা থাকে, এটি ভিতরে সাড়া দেবে 3 সেকেন্ড.
মোটর সার্কিটের মধ্য দিয়ে প্রবাহিত কারেন্ট নিরীক্ষণ করে এবং যখন কারেন্ট একটি পূর্বনির্ধারিত সীমা অতিক্রম করে তখন সার্কিট খুলে দেয়.
মেকানিজম:
তাপীয় হতে পারে (একটি বাইমেটালিক স্ট্রিপ ব্যবহার করে) বা ইলেকট্রনিক, এবং একটি নির্দিষ্ট সময় বিলম্বের পরে ট্রিপগুলি শুরু করার অনুমতি দেওয়ার জন্য.
কেস ব্যবহার করুন:
দীর্ঘস্থায়ী ওভারকারেন্ট পরিস্থিতির কারণে মোটরগুলিকে ক্ষতি থেকে রক্ষা করে, যেমন একটি জ্যামড ইম্পেলার বা উচ্চ-টর্ক লোড দ্বারা সৃষ্ট.
উদাহরণ:
একটি রেফ্রিজারেটর কম্প্রেসার ওভারলোড প্রটেক্টর কম্প্রেসারটি বেশি গরম হলে বা এটি চালু করতে ব্যর্থ হলে তা বন্ধ করে দেবে.

প্রযুক্তি আপগ্রেড বৈশিষ্ট্য
ইন্টিগ্রেটেড মাইক্রোপ্রসেসর, বর্তমানের রিয়েল-টাইম উচ্চ-নির্ভুলতা পর্যবেক্ষণ সমর্থন করে, ভোল্টেজ, তাপমাত্রা, এবং LED এর মাধ্যমে ত্রুটির কারণ প্রদর্শন করে.
এটি উভয় যোগাযোগ ফাংশন আছে (যেমন RS485 ইন্টারফেস) এবং রিমোট রিসেট এবং ডেটা আপলোড সমর্থন করে.
35 মিমি রেল ইনস্টলেশনের সাথে সামঞ্জস্যপূর্ণ, সরাসরি ঐতিহ্যগত তাপ রিলে প্রতিস্থাপন করতে পারেন.

III. নির্বাচন এবং ইনস্টলেশন পয়েন্ট
প্যারামিটার সেটিং নীতি
Overcurrent সুরক্ষা বর্তমান: সেট 1.5-2 মোটর রেট করা বর্তমান গুণ.
তাপমাত্রা সুরক্ষা: রেট করা বর্তমান 0.8 মোটর রেট করা মান গুণ.
স্টল সুরক্ষা: থ্রেশহোল্ড সেট করা হয় 200% রেট করা বর্তমানের, এবং ক্রিয়াটি শূন্য-বিলম্ব.

সামঞ্জস্য বিবেচনা
ইনভার্টার ইনস্টল করার সময় সামনের প্রান্তটি, বৈদ্যুতিন সংকেতের মেরু বদল আউটপুট শক্তি মিলে যাওয়া আবশ্যক, এবং মিথ্যা ট্রিগারিং এড়াতে রেট করা বর্তমান সর্বোচ্চে সামঞ্জস্য করা হয়.
গ্রাউন্ডিং প্রয়োজনীয়তা: রক্ষক এবং মোটর নির্ভরযোগ্যভাবে গ্রাউন্ড করা আবশ্যক (তারের ব্যাস ≥ 3.5 মিমি² তামার তার, গ্রাউন্ডিং প্রতিরোধের <10ওহ).

IV. সাধারণ পণ্যের তুলনা

টিপ: মাইক্রো মোটর জন্য, ইন্টিগ্রেটেড তাপমাত্রা সুইচ (যেমন 17AM) কমপ্যাক্ট সুরক্ষা জন্য পছন্দ করা হয়; শিল্প পরিস্থিতিতে, বুদ্ধিমান রক্ষক (যেমন ARD2) জটিল ত্রুটি মোকাবেলা করতে হবে.
