الثرمستورات PTC لتسخين السوائل

تعتبر الثرمستورات PTC لتسخين السوائل مناسبة بشكل خاص للمنتجات المتطورة التي تتطلب أمانًا عاليًا وطول العمر. تقدم PTCs أداءً ممتازًا كمكونات عزل سائلة. بالمقارنة مع سخانات الأسلاك الكهربائية التقليدية, تعمل الثرمستورات PTC لتسخين السوائل على التخلص من الحاجة إلى نظام للتحكم في درجة الحرارة كما أنها فعالة من حيث التكلفة.
تختلف قوة تسخين الثرمستور PTC لتسخين السائل وفقًا لظروف التشغيل. لتعظيم قوة تبديد الحرارة لـ PTC, يجب أن يكون للسائل الساخن دوران جيد أو حمل حراري. كثافة الطاقة (منطقة اتصال طاقة التدفئة / الماء) السخان الغاطس حوالي 6 وات/سم² (عند درجة حرارة الماء 25 درجة مئوية). كثافة الطاقة (منطقة اتصال طاقة التدفئة / الماء) من سخان السوائل حوالي 4-10 واط / سم² (عند درجة حرارة الماء 25 درجة مئوية). ارتفاع درجات حرارة الماء يقلل من قوة التدفئة.
كلما ارتفعت درجة حرارة الاحتراق الجاف لسخان منظم الحرارة السائل PTC, كلما زادت قوة التسخين التي يولدها. لتحقيق حل منخفض التكلفة نسبيا, تم تصميم سخانات الحرارة السائلة PTC بشكل عام لدرجة حرارة حرق جاف تتراوح بين 220-280 درجة مئوية. إذا كان من الضروري خفض درجة حرارة الحرق الجاف, يجب زيادة حجم أو عدد سخانات الترموستات السائلة PTC وفقًا لذلك لتحقيق طاقة معادلة.

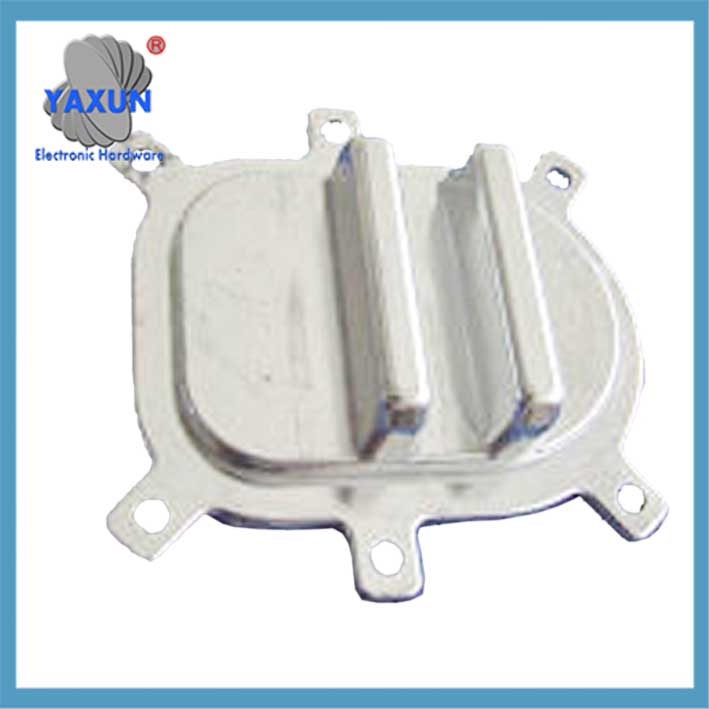

مظهر وهيكل سخان السائل الغاطس PTC

مزايا السخان الكهربائي السائل الفوري PTC

تصميم تطبيق PTC لسخانات السوائل السائلة

تصميم تطبيق سخان السائل الغاطس PTC

يتم إدخال سخان السائل الغاطس هذا في حاوية سائل لتسخين السائل إلى درجة حرارة ثابتة. استخدام عنصر PTC كمصدر للحرارة, فهو يوفر تسخين سريع, تسخين درجة حرارة ثابتة, قوة التعديل الذاتي, كفاءة تحويل الحرارة العالية, خصائص قوية مضادة للتحجيم, ومقاومة التلف حتى في ظروف الحروق الجافة. يستخدم على نطاق واسع في أجهزة التدفئة الكهربائية المختلفة في صناعة الأجهزة المنزلية.

المواصفات الفنية لسخان السائل PTC الغاطس

جهد التشغيل: 12-240V
العزل يتحمل الجهد: >3750V, من خلال معالجة العزل الخاصة, آمنة وموثوقة
درجة حرارة السطح: 100-250درجة مئوية
القوة المقدرة: 50-500دبليو
كثافة الطاقة: (منطقة اتصال طاقة التدفئة / الماء) حوالي 6 واط/سم² (عند 25 درجة مئوية)

تسخين PTC من جانب واحد (قطر الثقب الداخلي 13 ملم)
تسخين PTC على الوجهين (قطر الثقب الداخلي 20 ملم)

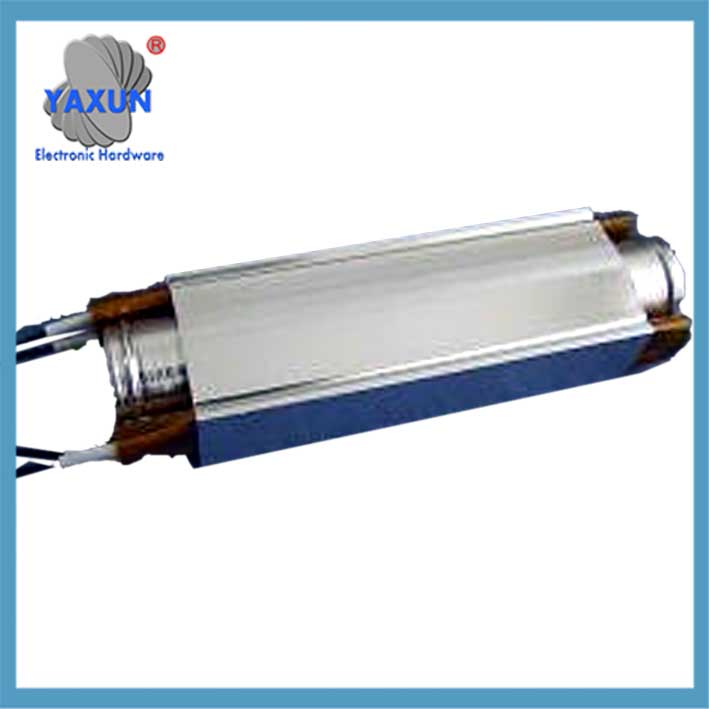

الهيكل الخارجي لسخان التسخين السائل PTC الفوري
مزايا سخانات التسخين السائل PTC اللحظية

1. عامل أمان عالي بسبب فصل الماء عن الكهرباء: عند تفريغ عنصر التسخين أو فشل التحكم في درجة الحرارة, تزداد مقاومة PTC بسرعة حتى تنخفض الطاقة إلى أقل من 100 واط, القضاء على خطر التدفئة الجافة.
2. التدفئة السريعة: مع ارتفاع درجات الحرارة على الفور, مع توفر الماء الساخن بالداخل 10 ثوان. وهذا يزيل هدر الحرارة ويحافظ على الطاقة. 3. الحجم الصغير والوزن الخفيف يجعلها مناسبة لتطوير سخانات المياه الكهربائية الرفيعة للغاية, مواكبة الاتجاه.
4. لا يوجد لهب مفتوح, لا يوجد تحجيم, وحياة طويلة.
5. القدرة على التكيف الجهد القوي: تتكيف PTC بشكل كامل مع تقلبات الجهد داخلها 25% من الجهد المقنن, دون التأثير على السلطة.

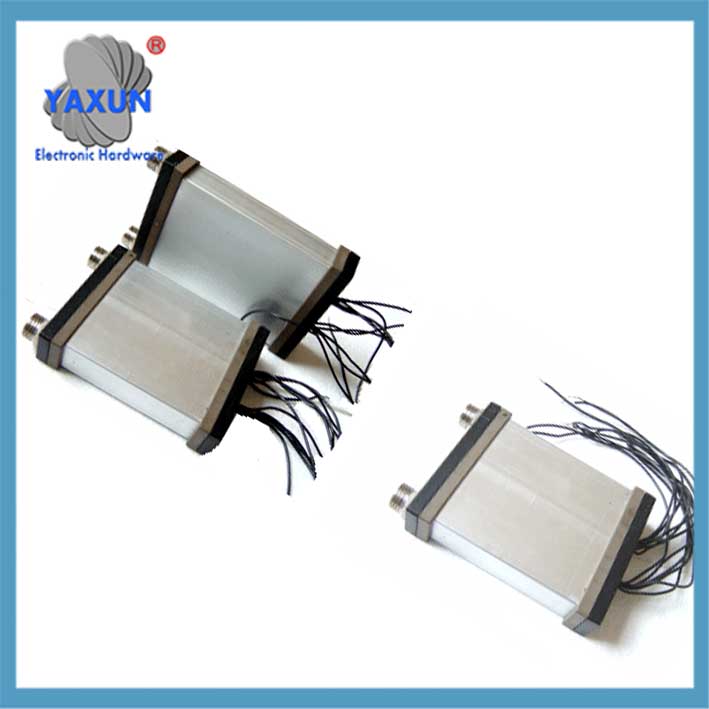

المعلمات الرئيسية لخزان تسخين سخان المطبخ الصغير الفوري

نموذج	القوة المقدرة	أبعاد	تدفق المياه	درجة حرارة الماء	درجة حرارة مخرج المياه
MZ9Y-L200W100T34V220W4000	4000 دبليو	20010034 مم	2~3 لتر/دقيقة	34 ℃	36~40 درجة مئوية
MZ9Y-L170W100T34V220W3500	3500 دبليو	17010034 مم	2~3 لتر/دقيقة	32 ℃	36~38 درجة مئوية
MZ9Y-L150W100T34V220W3000	3000 دبليو	15010034 مم	2~3 لتر/دقيقة	30 ℃	35~36 درجة مئوية

المعلمات الرئيسية لخزان التسخين لسخان المياه الكهربائي الفوري

نموذج	القوة المقدرة	أبعاد	تدفق المياه	درجة حرارة الماء	درجة حرارة مخرج المياه
MZ9Y-L300W110T34V220W8500	8500 دبليو	30011034 مم	3.5~5.5 لتر/دقيقة	38 ℃	43~47 درجة مئوية
MZ9Y-L280W110T34V220W7500	7500 دبليو	28011034 مم	3.5~5.5 لتر/دقيقة	36 ℃	43~45 درجة مئوية
MZ9Y-L260W110T34V220W6500	6500 دبليو	26011034 مم	3.5~5.5 لتر/دقيقة	34 ℃	42~44 درجة مئوية
