PTC-termistors vir konstante temperatuurverhitting

Produk Oorsig
Die konstante temperatuur verwarming eienskappe van PTC termistors vir konstante temperatuur verwarming word bepaal deur die materiaal eienskappe. Die beginsel is dat wanneer krag op die PTC termistor toegepas word, selfverhitting veroorsaak dat die komponent se temperatuur styg, veroorsaak dat die weerstandswaarde die oorgangsgebied binnegaan en die stroom vinnig daal. Gevolglik, die oppervlaktemperatuur van die PTC-termistor bly konstant. Hierdie temperatuur is uitsluitlik afhanklik van die PTC-termistor se Curie-temperatuur en die toegepaste spanning, en is grootliks onafhanklik van die omgewingstemperatuur.

PTC konstante temperatuur verwarmers is verwarming toestelle wat ontwerp is om die konstante temperatuur verwarming eienskappe van PTC termistors te gebruik. In laag- en medium-krag verwarming toepassings, PTC-verwarmers bied voordele bo tradisionele verwarmingselemente, soos konstante temperatuurverhitting, geen oop vlamme nie, hoë hitte-omskakelingsdoeltreffendheid, minimale invloed van kragtoevoerspanning, en 'n lang lewensduur. Die gebruik daarvan in elektriese verwarmingstoestelle word toenemend deur R bevoordeel&D ingenieurs.

PTC-termistors vir konstante temperatuurverhitting kan in 'n verskeidenheid vorms en spesifikasies vervaardig word. Algemene vorms sluit skyfies in, reghoeke, stroke, ringe, en heuningkoekporieë. Die kombinasie van die bogenoemde PTC-verwarmingselemente met metaalkomponente kan verskeie hoë-krag PTC-verwarmers skep.

Toepassingsontwerp
Gebruik van die konstante-temperatuur verwarming beginsel van PTC termistors, hierdie toestelle kan ontwerp word vir toepassings soos hare straighteners, haarknippe, haarknippe, permanente, permanente, keramiek perms, haartang, krultange, elektriese kamme, negatiewe ioon hare krullers, masseers, muskiet afweermiddels, muskiet afweermiddels, muskiet spoel dispensers, geurverspreiders, parfuum dispensers, warm smelt gom gewere, verhitte voetbaddens, lamineer masjiene, termosbekers, waterketels, koffiemasjiene, koffieverwarmers, koffie verwarmers, water dispensers, warm en koue water dispensers, melkverwarmers, waterverwarmers, stortverwarmers, elektriese muskietafweermiddels, handverwarmers, droërs, elektriese kookplate, elektriese strykysters, elektriese soldeerbouts, elektriese termiese kleefmiddels, krultange, storte, waaier verwarmers, droogkamers, elektriese verwarmers, elektriese verwarmers, lugversorgingstelsels, lugversorging verwarming stelsels, ruimte verwarmers, lugverhittingstelsels, warmwater ketels, Skoendroërs, skoen droog toestelle, voetverwarmers, elektriese verwarming plate, spektrum ontleders, spektrum terapie, fisiese terapie toestelle, infrarooi verwarming, kleredroërs, motorfiets vergassers, elektriese lugbevochtigers, vogbestande verhitting vir elektriese instrumente, klein kristal toestel konstante temperatuur baddens, konstante temperatuur broeikaste, elektroniese termosbottels, geïsoleerde bokse, geïsoleerde koppies, geïsoleerde bakkies, geïsoleerde kaste, geïsoleerde tafels, elektriese verwarming plate, termiese terapie toestelle, warm koffiemasjiene, stoom skoonheidsbehandelings, wassmelters, stoomopwekkers, lugbevochtigers, lugbevochtigers, sjokolade-ekstruders, warm pakke, elektriese soldeerbouts, akupunktuur, urinêre kateters, voetverwarmers, handdroërs, katoen snoep masjiene, masseers, vloeibare gas silinder verwarming, klein warm lugverwarmers, haardroërs, kamer verwarmers, droërs, droë kaste, kleredroërs, industriële droogtoerusting, Elektriese stofopvangbakverwarmer, trein lokomotief elektriese verwarmer, vorm verhitting, beheerkasverhitting vogbestand, monitor vogbestand, elektriese oond, elektriese broodrooster, infusie boks, mediese toerusting, huishoudelike toestelle, daaglikse toestelle, klein toestelle…ens.

PTC verwarmer Chinese vervaardiger

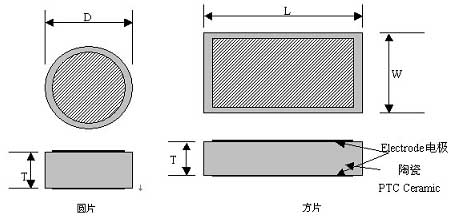

Die struktuur en grootte van PTC-verwarmingsplaat

Model Parameters

Ring temperatuur weerstand 25℃/Ω	Oppervlaktemperatuur /℃	Maksimum spanning /V	Deursnee D/mm	Lengte L/mm	Breedte W/mm	Dikte T/mm
500~1500	50	270	8			3
300~800	85	140		16	11	2.5
150~400	90	140		16	11	2.5
600~1500	100	270	20			2.5
500~1500	110	270		16	11	2.2
500~1500	130	270	20			2.2
200~800	150	140	10.8			2.2
200~800	155	270	10.8			2.2
500~1500	155	270	10.8			2.2
1.5~5K	170	140		5	4	1.6
150~500	175	140	10.8			2.2
500~1500	180	270	10.8			2.2
200~800	185	270	10.8			2.2
1~3K	195	270	8			2.5
800~2K	230	270		19	12	2.2
800~2K	250	270	13			2.5
2~5K	250	270	20			2.5
300~1K	250	140		23.5	10	2.2
800~2K	255	270		23.5	10	2.2
500~2K	275	270		35	10	2.1
300~800	280	140		24	15	2.5
0.8~3,5K	280	270		24	15	2.5

Gebruik Notas
1) Die PTC-verwarmer beskik oor outomatiese konstante temperatuurbeheer, die behoefte aan 'n temperatuurbeheerstelsel uitskakel. Dit is die kernkomponent van alle PTC-verwarmers.
2) Vier elektrodetipes is beskikbaar: stroomlose nikkel + silwer, smeltgeblaasde aluminium, gedrukte aluminium + silwer, en gedrukte aluminium.
3) Die bedryfspanningsreeks is baie wyd. Selfs met 'n 2x toename in bedryfspanning, die oppervlaktemperatuur verander minimaal.
4) Wanneer verskeie PTC verwarmers saam gebruik word, hulle moet in parallel verbind word, nie in reeks nie.
5) Hierdie produk het nie looddrade of isolasie nie. As dit nie haalbaar is nie, kies asseblief 'n model met 'n eksterne isolasiefilm of 'n metaalbehuizing.

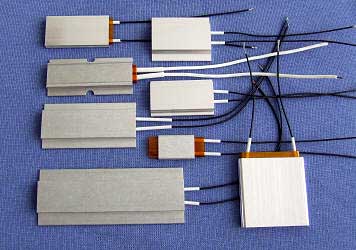

Metaal dop PTC verwarmer

Afmetings en struktuur van metaaldop PTC verwarmer

Afmetings en struktuur van ekstern geïsoleerde film PTC verwarmers

Model Parameters

Lengte/mm	Breedte/mm	Dikte/mm	Oppervlaktemperatuur/℃	Isolasie weerstaan spanning/V	Bedryfspanning/V
30~120	20	5.0	60~280	3750	100~240
30~120	30	6.0	60~280	3750	100~240
30~120	33	7.0	60~280	3750	100~240
30~120	35	7.0	60~280	3750	100~240
30~120	40	7.0	60~280	3750	100~240
30~120	43	7.0	60~280	3750	100~240
30~120	46	7.0	60~280	3750	100~240
30~120	56	7.0	60~280	3750	100~240

Temperature kan tussen 60°C en 280°C ontwerp word, en bedryfspannings kan tussen 12V en 240V ontwerp word, afhangende van die vereistes van die kliënt.

Gebruiksvoorsorgmaatreëls
1) Nadat krag toegepas is, die verwarmingskrag neem geleidelik af en stabiliseer dan. Stabiele krag hang af van bedryfstoestande. Die krag van dieselfde PTC verwarmer kan verskeie kere wissel na gelang van bedryfstoestande. Hoe vinniger die hitteafvoer, hoe groter die stabiele krag; hoe hoër die PTC-oppervlaktemperatuur, hoe hoër die krag.
2) Die oppervlaktemperatuur van die PTC verwarmer word deur die PTC self beheer en kan beheer word deur die stroombaan te ontkoppel, maar nie deur die spanning aan te pas nie.
3) Terwyl PTC's inherent hoogs betroubaar is en 'n lang lewensduur het, onbehoorlike samestelling kan onstabiele krag en temperatuur tot gevolg hê.
4) Wanneer verskeie PTC's gebruik word, hulle moet in parallel verbind word, nie in reeks nie.

Ekstern geïsoleerde film PTC-verwarmers

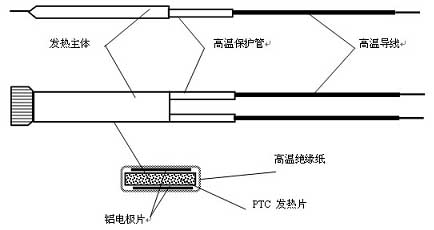

Afmetings en struktuur van ekstern geïsoleerde film PTC verwarmers

Model Parameters

Lengte (mm)	Breedte (mm)	Dikte (mm)	Oppervlaktemperatuur (°C)	Isolasie weerstaan spanning (V)	Bedryfspanning (V)
24	10	3.0~3.5	85~280	3750	100~240
24	15	3.0~3.5	85~280	3750	100~240
35	8	3.0~3.5	85~280	3750	100~240
35	10	3.0~3.5	85~280	3750	100~240
35	13	3.0~3.5	85~280	3750	100~240
35	15	3.0~3.5	85~280	3750	100~240
48	8	3.0~3.5	85~280	3750	100~240
48	10	3.0~3.5	85~280	3750	100~240
48	13	3.0~3.5	85~280	3750	100~240
48	15	3.0~3.5	85~280	3750	100~240
60	8	3.0~3.5	85~280	3750	100~240
60	10	3.0~3.5	85~280	3750	100~240
60	13	3.0~3.5	85~280	3750	100~240
60	15	3.0~3.5	85~280	3750	100~240
70	8	3.0~3.5	85~280	3750	100~240
70	10	3.0~3.5	85~280	3750	100~240
70	13	3.0~3.5	85~280	3750	100~240
70	15	3.0~3.5	85~280	3750	100~240
70 hierbo	15	3.0~3.5	85~280	3750	100~240

Temperature kan tussen 50°C en 280°C ontwerp word, en bedryfspannings kan tussen 3V en 240V ontwerp word, afhangende van die vereistes van die kliënt.
