Funksies en toepassings van hervestigbare chipsekerings

Herstelbare chipsversekerings (PPTC) is oorstroombeskermingskomponente gebaseer op die positiewe temperatuurkoëffisiënt-eienskappe van polimere. Hulle het 'n outomatiese terugstelfunksie en word wyd gebruik in stroombaanbeskerming van elektroniese toerusting. Die volgende is die kernpunte daarvan:
1. Struktuur en werkingsbeginsel
Materiaal samestelling
Dit is saamgestel uit spesiaal behandelde polimeerharse (soos PE-polimere) en geleidende deeltjies (koolstofswart of metaaldeeltjies). Onder normale omstandighede, die geleidende deeltjies vorm 'n lae-weerstand pad (0.1-verskeie ohm). Beskermingsmeganisme
Wanneer oorstroom voorkom, die termiese effek van die stroom veroorsaak dat die hars smelt en uitsit, die geleidende netwerk te breek, en die weerstand neem skielik toe tot 'n hoë-weerstand toestand (tot megaohm), die stroom beperk tot mikroampere. Nadat die fout opgelos is, die geleidende deeltjies koel af en krimp, herkoppel, en herstel die lae-weerstand toestand sonder handmatige vervanging‌. ‌

PPTC Herstelbare Fuse AEM Components China Verskaffer

Funksie en toepassing van chip SMD hervestigbare lont

Chip SMD herstelbare lont China verskaffer

Oorstroombeskerming:
Herstelbare versmeltings beperk oormatige stroomvloei in 'n stroombaan, voorkoming van skade aan sensitiewe komponente tydens kortsluitings of oorladingstoestande.

Oortemperatuurbeskerming:
Hulle kan ook buitensporige temperature waarneem en daarop reageer, struikel na 'n hoë-weerstand toestand om oorverhitting en potensiële skade te voorkom.

Selfherstel:
Anders as tradisionele versmeltings, terugstelbare sekerings keer outomaties terug na hul lae-weerstandtoestand sodra die fouttoestand verwyder is en die temperatuur of stroom onder die snellerpunt daal.

2. Sleutel parameters en kenmerke

3. Tipiese toepassingscenario's
Verbruikerselektronika:
Word wyd in slimfone gebruik, skootrekenaars, TV's, en ander elektroniese toestelle om teen oorstrome en oortemperatuurprobleme te beskerm.
Kragbronne:
Verskaf betroubare beskerming vir kragbronne in verskeie toestelle en stelsels, voorkoming van skade as gevolg van kortsluitings of oormatige stroomtrekking.
Motorelektronika:
Word in motors gebruik vir die beskerming van paneelbordelektronika, beheer modules, en vermaaklikheidstelsels van oorstrome.
Telekommunikasie:
Beskerm routers, skakelaars, en ander kommunikasietoestelle van skade veroorsaak deur oorstrome, verseker ononderbroke verbinding.
Industriële beheerstelsels:
Beveilig elektroniese beheerpanele, PLC's (Programmeerbare logiese beheerders), en ander kritieke komponente in industriële omgewings.
Lugvaart- en kerntoepassings:
Verskaf betroubare beskerming in omgewings waar die vervanging van lont moeilik of onprakties is.
Mediese toestelle:
Kan gevind word in sommige mediese toestelle, om die veiligheid en betroubaarheid van kritieke mediese toerusting te verseker.
Oudiostelsels:
Beskerm luidsprekers, veral tweeters, van skade as gevolg van oorbestuur.

P075 Sekerings 0.75A 13.2V Vinnige Werkende Chip SMD 1812 Patroon versmelt hervestigbare lont

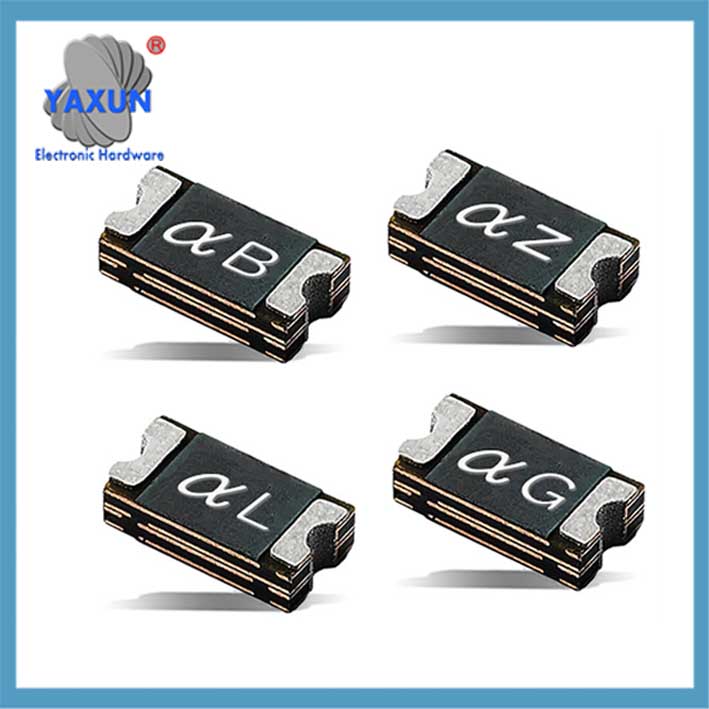

Selfherstel lont SMD 1206 nSMD025 250MA 16V

1.1'N 8V -vinnige werkende chip SMD 1812 Patroon versmelt hervestigbare lont

4. Keuroorwegings
Huidige passing: Die onderhoudstroom moet wees 1.25 keer hoër as die maksimum bedryfsstroom van die stroombaan‌;
Pakketkeuse: Kies 0402/0603 en ander groottes volgens die PCB-spasie, en 1812/2920 verpakking word benodig vir hoëstroom scenario's‌;
‌Omgewingsaanpasbaarheid‌: Die huidige gebruik moet verminder word in hoë temperatuur omgewings om vals snellers te vermy.

5. Tegnologie-ontwikkelingstendense
Materiaaloptimalisering: Nuwe nano-saamgestelde materiale verbeter reaksiespoed en drukweerstand‌.
Strukturele innovasie: Byvoorbeeld, YAXUN Elektronika’ verstelbare pleisterkomponente is geskik vir verskillende stroombaanuitlegte‌.

As jy 'n toetsstandaard nodig het, jy kan na die 25°C-omgewing verwys om die onderhoudstroom te verifieer (geen aksie vir 15 minute) en aksiestroom (sneller binne 5 minute) en ander aanwysers.

Voordele bo tradisionele versmeltings:
Selfherstel:
Elimineer die behoefte vir handmatige lontvervanging, vermindering van stilstand en onderhoudskoste.
Kompakte grootte:
Herstelbare versmeltings is dikwels kleiner as tradisionele versmeltings, maak dit makliker om in kompakte elektroniese toestelle te integreer.
Langer lewensduur:
In staat om talle oorstroom gebeurtenisse te weerstaan, lei tot 'n langer algehele lewensduur in vergelyking met tradisionele versmeltings.
Geen boog nie:
Herstelbare versmeltings produseer nie vonke of vonke tydens 'n fout nie, veiligheid te verbeter.
