Motorwatertemperatuursensorprop (vir Radiator Cooling Fan)

Die watertemperatuursensor is die kernkomponent van die motorverkoelingstelsel. Die kernkomponent daarvan is die NTC-termistor, wat op die enjinsilinderkop of waterkanaal geïnstalleer is. Hierdie komponent lyk eenvoudig, maar dit is eintlik baie krities vir enjinbeheer. Dit sal die ECU se aanpassing van die inspuithoeveelheid en ontstekingstydreëling direk beïnvloed.

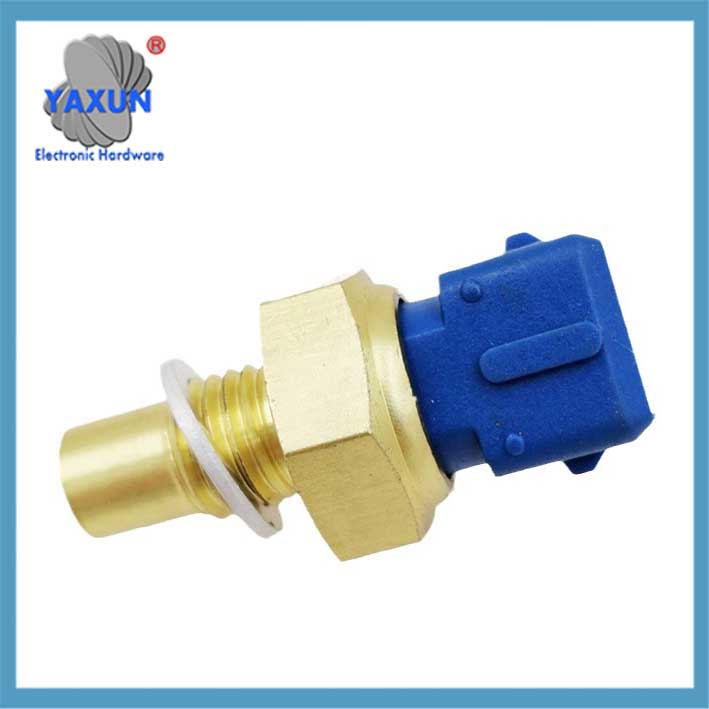

1433077 13621433077 MEK105210 NSC000100 vir BMW verkoelingstelsels watertemperatuursensor

1/2NPT Water VDO Temperatuursensor vir Olie Water Temperatuur Tempmeter, 38℃~120℃

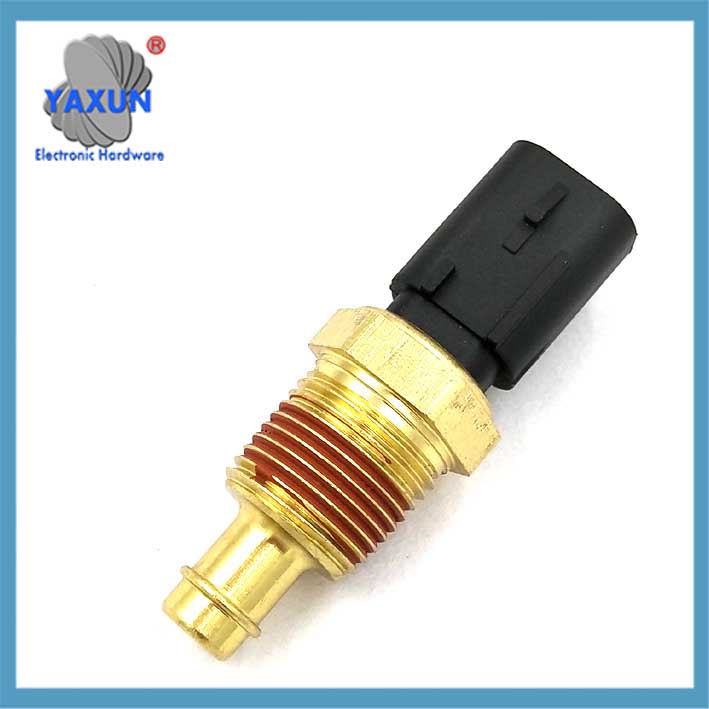

Enjin Water Temp Sensor 3/8 NPT 3W 103 Koper enjin watertemperatuursensor kragopwekker deel

Die weerstand van die termistor binne die sensor sal verander met temperatuur: hoe laer die temperatuur, hoe groter die weerstand, en hoe hoër die temperatuur, hoe kleiner die weerstand. Die ECU bepaal die watertemperatuur deur hierdie weerstandsverandering te meet. 8 Aanvullende nota: By 30°C, die weerstand is gewoonlik tussen 1.4-1.9kΩ.

Die installasieposisie van die watertemperatuursensor verskil baie vir verskillende modelle: Corolla is aan die regterkant van die silinderblok, Accord is aan die voorkant van die enjin, en Fokus is aan die agterkant van die silinderblok. Moderne modelle is meer geïnstalleer aan die kant van die silinderkop naby die termostaat.

Algemene mislukkingsverskynsels van watertemperatuursensors: moeilike koue begin, onstabiele luierspoed, abnormale watertemperatuurmeter, ens. Die enjin moet die hoeveelheid inspuiting verhoog met 30% by lae temperature, en as die sensor misluk, dit kan nie reg vergoed word nie.

Daar is vyf maniere om watertemperatuursensors op te spoor: multimeter weerstand meting, warmwater toets, datavloei-analise, ens. Onder hulle, verhittingstoets met 'n multimeter is die mees gebruikte opsporingsmetode op die terrein.

Wanneer die watertemperatuursensor vervang word, die koelmiddel moet eers gedreineer word, anders sal dit luginlaat in die verkoelingstelsel veroorsaak. Na installasie, die verseëling moet ook nagegaan word om koelmiddellekkasie te voorkom.

0015422317 A0105422317 0025425917 0005423717 3455427417 Koelmiddel Water Temperatuur Sensor Skakelaar

Honda motor sensor termiese skakelaar 37770-PY3-A01 37770PY3A01

Van toepassing op Daewoo Chevrolet watertemperatuursensor 96279857 96325864

Die volgende is 'n omvattende beskrywing van die motorwatertemperatuursensor, wat in kombinasie met tegniese beginsels georganiseer word, funksionele kenmerke en foutsporingspunte:

ek. Kernstruktuur en werkbeginsel

1. Termistor eienskappe
Gebruik negatiewe temperatuurkoëffisiënt (NTC) halfgeleier materiale, die weerstandswaarde neem eksponensieel af wanneer die temperatuur styg (ongeveer 2,5 kΩ by 20 ℃, en daal tot 0.3kΩ by 80℃).
Die weerstandsverandering word in 'n elektriese sein omgeskakel (1.3-3.8V lineêre reeks) deur 'n driedraad- of vierdraadstroombaan en na die enjinbeheereenheid oorgedra word (ECU).

2. Seinuitsetlogika
Die ECU bereken die watertemperatuur intyds na ontvangs van die spanningsein:
Lae temperatuur toestande (-20℃): Vergroot die ontstekingshoek met 8-12° en verhoog die hoeveelheid inspuiting (+30% koue begin vergoeding).
Hoë temperatuur toestande (100℃): Vertraag die ontstekingshoek met 4-6° om ontploffing te voorkom.

II. Installasie plek en tipe

Let wel: Moderne modelle gebruik meestal 'n vierdraad-geïntegreerde sensor, wat by die termostaat-koppelvlak aan die kant van die silinderkop vasgemaak is.

III. Gedetailleerde verduideliking van funksies en effekte
1. Enjin beheer
Brandstof regstelling: verhoog die inspuitkonsentrasie by lae temperatuur en herstel die verwysingsinspuitingshoeveelheid by hoë temperatuur.
Idle spoed aanpassing: verhoog die spoed tot 1200-1500rpm by lae temperatuur (deur die luierspoedbeheerklep).
2. Verkoelingstelselbestuur
Wanneer die watertemperatuur ≥95℃ is, die koelwaaier word geaktiveer om te begin (gekoördineer met die normaalweg geslote temperatuurbeheerskakelaar).
Wanneer die temperatuur abnormaal hoog is (＞105℃), die waaier-hoëspoed-bedryfsmodus is geaktiveer.
3. Instrumente en diagnose
Die dryfwatertemperatuurmeter wys die intydse temperatuur (fout <±15℃ is normaal).
Voer foutkode uit (soos P0115/P0118) vir die diagnostiese instrument om te lees.

IV. Fout manifestasie en diagnose
Algemene fouttipes

Diagnostiese metode
1. Weerstand toets
Verwyder die sensor en gebruik 'n multimeter om die weerstand tussen die terminale te meet:
30℃ omgewing: normale weerstandswaarde 1.4-1.9kΩ.
80℃ onderdompeling in warm water: weerstand moet daal tot 0.3–0.4kΩ (indien onveranderd, mislukking).

2. Datavloei-analise
Die diagnostiese instrument lees die ECU-datavloei:
Normale waarde: 90–105℃ (bestuur).
Foutaanwysing: Vertoon -40 ℃ (oop kring) of 130 ℃ onveranderd (kortsluiting).

V. Onderhoudsvoorsorgmaatreëls
1. Vervangingsoperasie spesifikasies
Dreineer die koelmiddel voordat die sensor verwyder word om luginlaat in die verkoelingstelsel te vermy.
Gebruik seëlmiddel tydens installasie, en beheer die wringkrag tot 8–12N•m (lekkasie voorkoming).
2. Modelkeuse en bypassende
Weerstandreeks: Moet ooreenstem met die oorspronklike motor se 275–6500Ω weerstandskenmerke.
Tipe koppelvlak: Bevestig die spesifikasies soos M18×1.5-draad of ZM14-kegeldraad.
Waarskuwing: Sensoronderbreking kan veroorsaak dat brandstofverbruik met meer as styg 15% of permanente skade aan die enjin, en moet betyds vervang word.
meermin Kopieer kode
grafiek TD
N[Watertemperatuursensor mislukking] –> B{Opsporingstappe}
B –> C[Multimeter weerstandmeting]
B –> D[Diagnostiese instrument lees datastroom]
C –>|Abnormale weerstand| E[Vervang sensor]
D –>|Seinverdryf| E
C –>|Normale weerstand| F[Gaan lynaarding na]
D –>|Normale sein| G[Gaan ander stelsels na]
