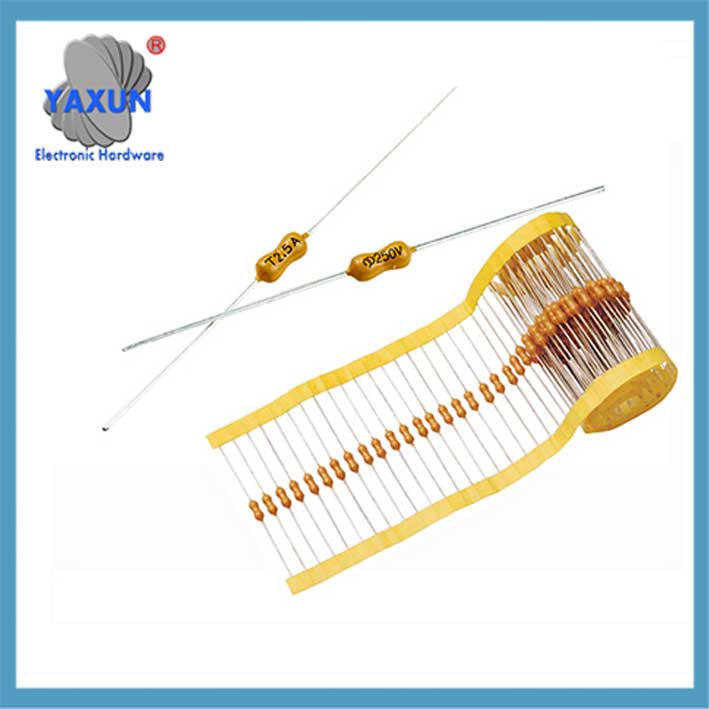

Aksiale lood 125/250V PICO Weerstand Sekering

N 2.4 x 7 mm aksiale lood sekering met 'n 125/250V gradering en 'n pico grootte is 'n klein, silindriese lont ontwerp vir oorstroombeskerming in elektroniese toestelle. Die “2.4 x 7mm” verwys na sy afmetings, wat 'n deursnee van 2,4 mm en 'n lengte van 7 mm aandui. Die “aksiale leiding” beteken dit het draaddrade wat van elke kant af strek vir maklike soldering op 'n stroombaanbord. Die 125/250V-gradering spesifiseer die maksimum spanning wat die lont kan hanteer voordat dit blaas. “Pico” dui sy klein grootte aan, word dikwels gebruik in toepassings waar spasie beperk is.

2.4 * 7mm Resistor Fast Blow Sekering 63mA 125mA 250mA 1A 2A 3A 4A 5A 7A 8A 10A

2.4 * 7mm aksiale Lood Groen, Geel Resistor Slow Blow Fuse

Die PICO® II 2.4 x 7mm baie vinnigwerkende lont klein grootte

1. ‌Kernkenmerke en klassifikasie‌
Voorkoms en struktuur: Epoxy coating pakket, die liggaamskleur is meestal groen of geel, en sommige modelle gebruik kleurringe om huidige parameters aan te dui (soos 2×6 mm, 3×9 mm spesifikasies).
Versmeltingskenmerke:
Vinnige tipe: vinnige reaksiespoed, geskik vir sensitiewe stroombane;
Stadige tipe: weerstaan ​​korttermyn oorstroom (soos motor aansitstroom).
Dubbele funksie: dien as 'n weerstand in normale werking en smelt die stroombaan uit in geval van oorstroom‌.
Grootte: 2.4mm x 7 mm, wat die fisiese afmetings daarvan aandui.
Aksiale leiding: Die lont het draaddrade wat van albei kante af strek, maak dit geskik vir deur-gat montering op 'n PCB.
125/250V: Dit dui die maksimum spanning aan wat die lont veilig kan onderbreek. Dit kan gebruik word in stroombane met óf 125V of 250V.
Pico: Verwys na 'n klein vormfaktor, word dikwels in kompakte elektroniese toestelle gebruik.
Weerstand Sekering: 'n Sekering is 'n veiligheidstoestel wat stroombane teen oorstroom beskerm. Wanneer die stroom 'n sekere drempel oorskry, die lontelement smelt, die stroombaan te breek en skade te voorkom.
Oorstroombeskerming: Die primêre funksie van die lont is om die stroombaan te beskerm teen skade wat veroorsaak word deur oormatige stroomvloei.
Elektroniese toepassings: Hierdie versmeltings word algemeen in verskeie elektroniese toestelle aangetref, kragbronne ingesluit, vertoon, en netwerktoerusting.

2. Sleutelparameters en modelle
Elektriese spesifikasies:
Spanningsgradering:
Maak seker dat die lont se spanning gepas is vir die stroombaan wat dit sal beskerm.
Huidige gradering:
Kies 'n lont met die korrekte stroomgradering om by die stroombaan se vereistes te pas. Die gebruik van 'n lont met 'n te lae stroomgradering sal veroorsaak dat dit voortydig blaas, terwyl die gebruik van een met 'n te hoë gradering sal nie voldoende beskerming bied.
Sekering tipe:
Pico lont is beskikbaar in verskillende tipes (bv., vinnig werkende, tydsvertraging). Kies die toepaslike tipe gebaseer op die spesifieke toepassing en die eienskappe van die stroombaan wat dit sal beskerm.
Huidige reeks: 62mA tot 15A, tipiese modelle soos S3090 (1A-5A), R2560 (1A-3A)‌.
Sertifiseringstandaarde: Slaag internasionale sertifisering soos UL, CSA, ROHS, CCC‌.

3. Tipiese toepassingscenario's
Verbruikerselektronika: USB-kragadapter, oorstroombeskerming in laaikringe‌;
Industriële toerusting: Hoëdigtheid PCB-bordmontering (soos SMD-pakketmodelle);
Motor elektronika: Inpropstruktuur vir voertuigkringbeskerming‌.

4. ‌Seleksie en gebruik voorsorgmaatreëls‌
‌Parameterpassing‌: Die model moet gekies word volgens die werkstroom, spanning en smeltspoed;
Installasie metode: Bandverpakking is geskik vir outomatiese pleisterproduksie, en aksiale loodmodelle is geskik vir deurgatsweiswerk‌;
‌Verbode vervanging‌: Dit is streng verbode om gewone weerstande of koperdrade te gebruik om beskermingsfout te vermy‌.
