Mikromotor-oorverhittingbeskermingskakelaar & Oorladingsbeskermer

Vergelyking van die verskille tussen mikro-motor oorverhitting beskerming skakelaar & oorlading beskermer. As dit kom by termiese beskermers van mikromotors, die prysklas is tussen $0.1 yuan en $0.4 yuan. Modelle sluit 5ap in, TB02-BB8D, 17vm, KSD9700, ST01, S06, ens., wat hoofsaaklik vir sitplek-sondak-veërmotors gebruik word en seël- en waterdigte eienskappe het. Parameters van die 17AM-model: normaalweg gesluit, bedryfstemperatuur 120 grade, maksimum stroom 10A~35A. Outomatiese terugstelfunksie, geskik vir militêre, mediese en ander velde. Hier moet ons die temperatuurreeks en huidige parameters beklemtoon, sowel as die kenmerke van outomatiese reset.

Motor TB05, BB8DTB02, ST-22 35 ℃- 160℃ mini termiese beskermer

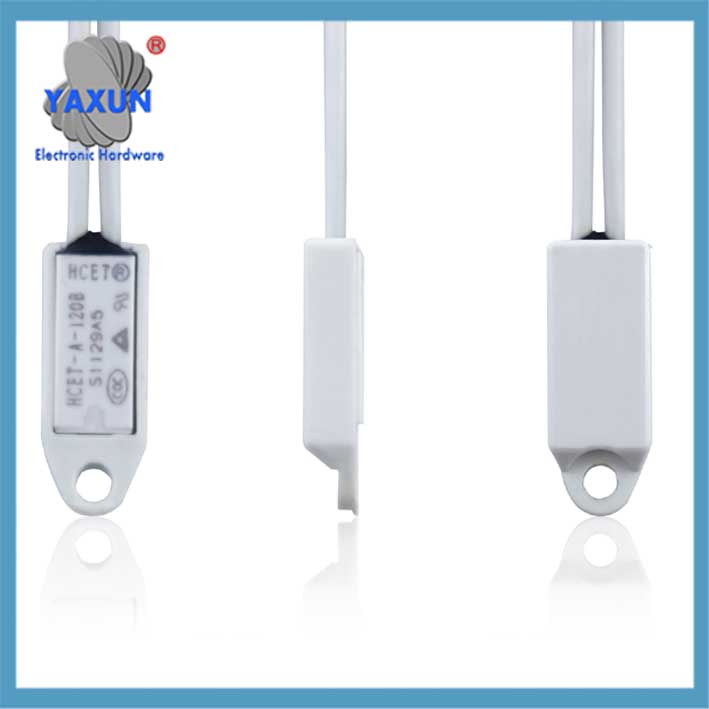

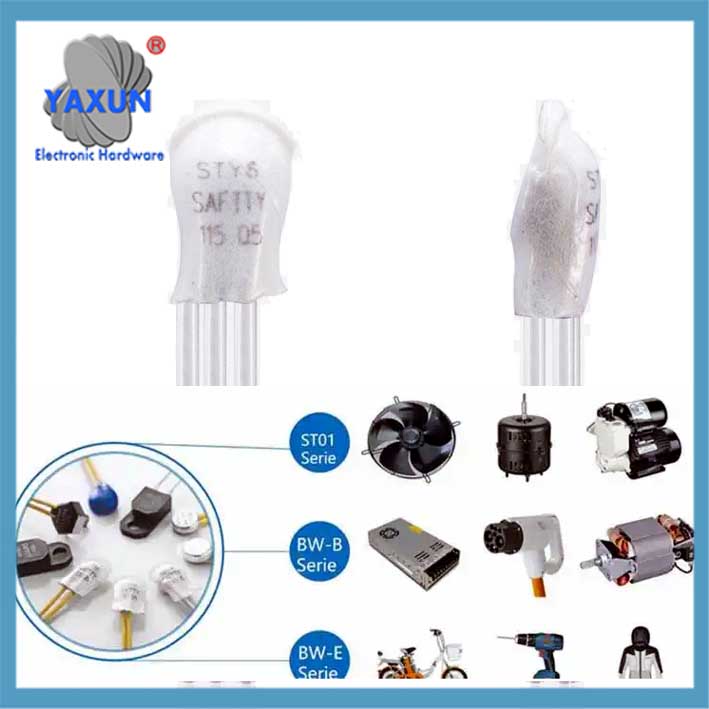

Mikro termiese beskermer temperatuur beheer skakelaar S01, S06, ST-22

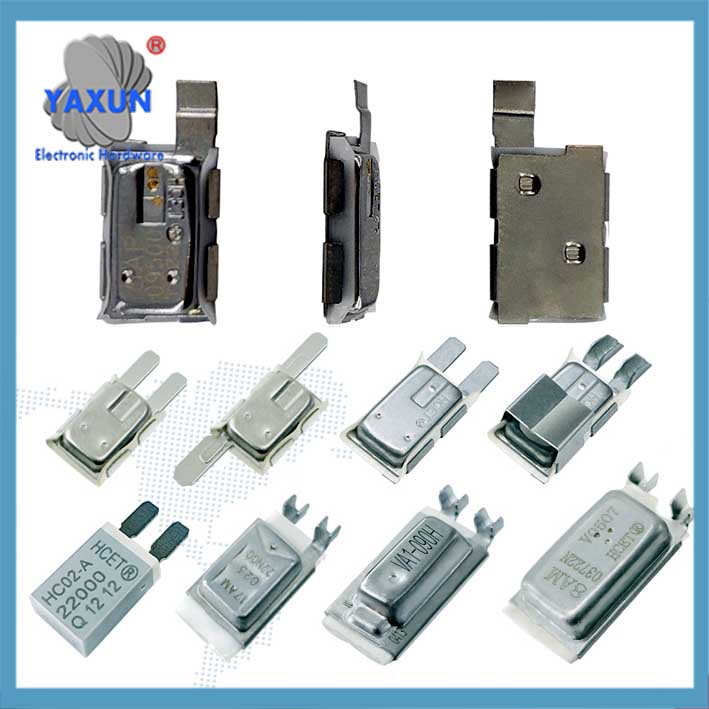

2LP, 6AP, 17AM+PTC, 5AP, 8AM, KSD9700 motor oorverhitting beskerming skakelaar

Met betrekking tot motoroorladingsbeskermers, motor motor beskermers (M-B) gebruik mikroverwerker tegnologie. Dit het veelvuldige beskermings soos oorstroom, fase mislukking, en stalletjie, en die reistyd is verstelbaar (0.2-30 sekondes), en ondersteun handmatige of elektriese terugstelling. Die parameterinstellingsmetode word aangevul, soos om die oorstroombeskerming op te stel 1.5-2 keer die nominale stroom en die oorlading tot 1.1-1.3 tye. Hierdie instellings is baie belangrik vir praktiese toepassings.

Die motoroorladingsbeskermingsblokkeerbeskerming tree in werking nadat die aanskakeling voltooi is. Wanneer die stroom die vasgestelde waarde oorskry, dit sal onmiddellik optree. Die vinnige breekbeskerming is vir kortsluitfoute, en word in twee state verdeel: opstart en bedryf. Die oorverhitting omgekeerde tyd beskerming is gebaseer op die hitte akkumulasie model, die termiese effekte van positiewe en negatiewe volgordestrome te kombineer. Hierdie beskermingsmeganismes moet in punte verduidelik word om te verseker dat gebruikers verstaan ​​hoe om verskillende foute te hanteer.

In terme van installasie en verenigbaarheid, daar word daarop gewys dat die beskermer aan die voorkant van die omskakelaar geïnstalleer kan word, maar aandag moet gegee word aan die gegradeerde huidige passing en aardingsvereistes (draad deursnee ≥3.5mm², teenstand <10O). Die verskil tussen termiese relais en temperatuur relais is dat eersgenoemde gebaseer is op die termiese effek van stroom, en laasgenoemde word binne die motor geïnstalleer om temperatuur te meet. Dit is nodig om hier te onderskei om verwarring te voorkom.

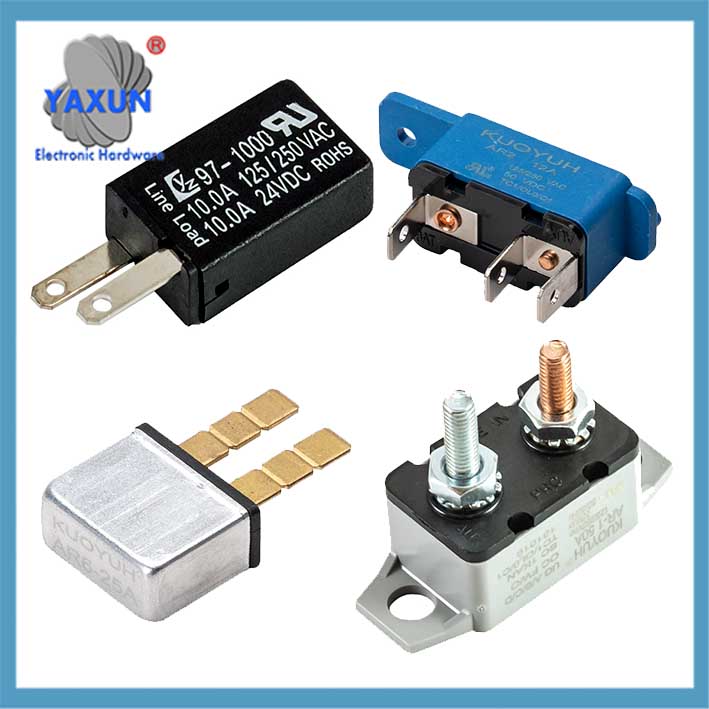

Motor Stroombrekers AR, AR2, 24, 97, 18, 17 Reeks

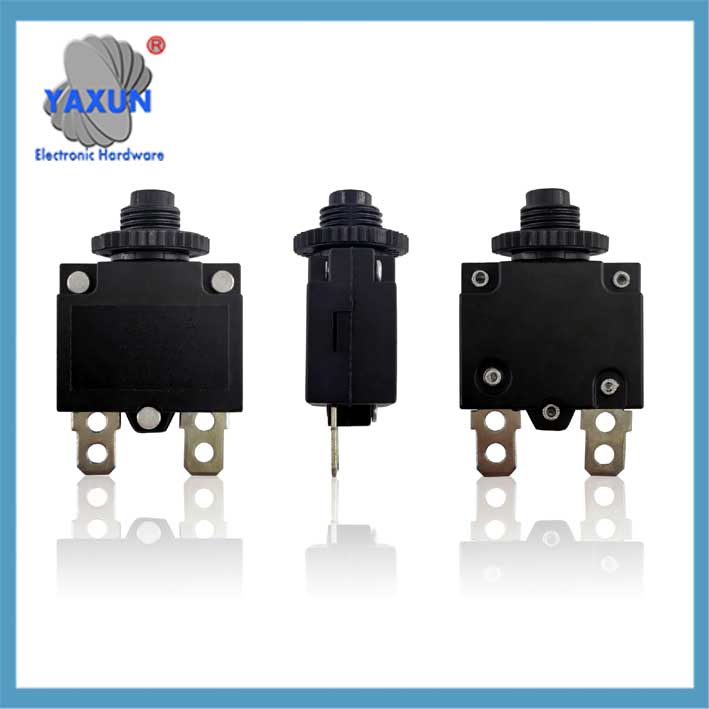

98 Reeks Handleiding, Outomatiese terugstel motoroorladingsbeskermer

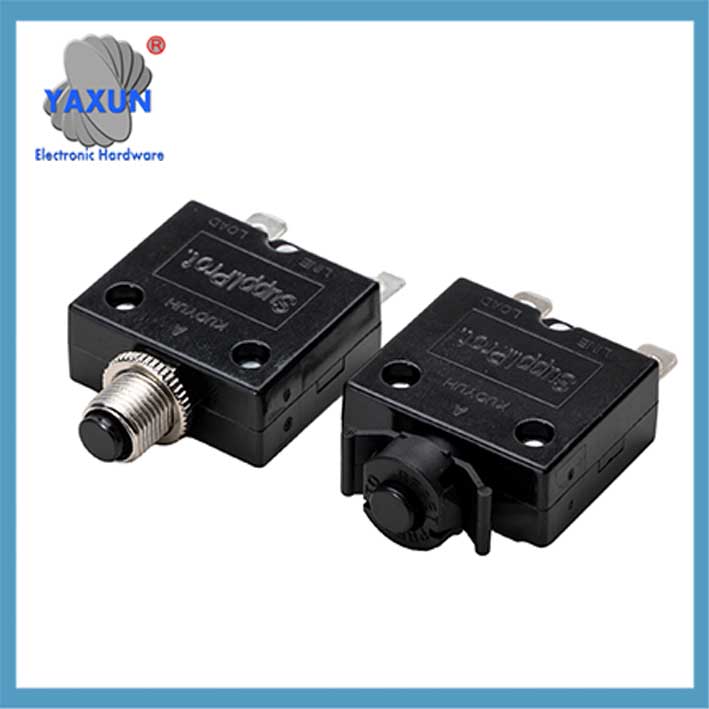

KUOYUH 88 Reeks motoroorladingsbeskermer

ek. Oorverhittingsbeskermingskakelaar (temperatuur beskermer)
Werksbeginsel en kenmerke
Die gebruik van bimetaal temperatuurwaarnemende elemente, wanneer die temperatuur die vasgestelde drempel bereik, die kontakte maak outomaties oop/toe en sny die stroombaan af; wanneer die temperatuur daal, dit herstel outomaties en hervat werk.
Tipiese modelle: soos 17:00, 17AM+PTCT, TB02-BB8D reeks, bedryfstemperatuur 40 ℃ ~ 160 ℃, maksimum stroom 10A~60A, nominale spanning 250V, normaalweg geslote ontwerp, met waterdigte seëlfunksie.
Volume en installasie: Geminiaturiseerde ontwerp (soos plat installasie), geskik vir ruimtebeperkte tonele, direk ingebed in die motorwikkeling of die oppervlak van die verwarmingskomponent.

Kerntoepassingscenario's
Motor mikromotors: Sunroof Motors, ruitmotors, motors vir sitplekverstelling, ens.
Huishoudelike toestelle: laekragtoestelle soos koelwaaiers, waterpompmotors, en kraggereedskap wat oorverhitting moet voorkom.
In 'n ontstekingstelsel, dit kan die enjin afskakel om skade deur oorverhitting te voorkom.

II. Oorladingsbeskermer (KUOYUH motorbeskermer)
‌Multi-funksie beskerming meganisme
Oorladingsbeskerming: Monitor stroom en trip wanneer dit die gegradeerde waarde oorskry (gewoonlik ingestel op 1.1-1.3 tye).
Kortsluitingbeskerming: Sny die stroombaan onmiddellik af wanneer die stroom abnormaal styg (aksie tyd <0.1 tweede).
Steekbeskerming: As die stroom steeds ≥200% van die gegradeerde waarde is nadat dit begin is, dit sal onmiddellik optree.
‌Faseverlies/wanbalansbeskerming‌: Wanneer daar 'n faseverlies of driefase-wanbalans is, dit sal binne reageer 3 sekondes.
Monitor die stroom wat deur die motorstroombaan vloei en maak die stroombaan oop wanneer die stroom 'n voorafbepaalde limiet oorskry.
Meganisme:
Kan termies wees (met behulp van 'n bimetaalstrook) of elektronies, en reis na 'n sekere tydsvertraging om voorsiening te maak vir die aanvang van oplewings.
Gebruik gevalle:
Beskerm motors teen skade as gevolg van volgehoue ​​oorstroom situasies, soos dié wat veroorsaak word deur 'n vasgedraaide waaier of hoë-wringkrag-lading.
Voorbeeld:
'n Yskas kompressor oorlading beskermer sal die kompressor afskakel as dit oorverhit of as dit nie begin nie.

Tegnologie-opgraderingsfunksies
Geïntegreerde mikroverwerker, ondersteun intydse hoë-presisie monitering van stroom, spanning, temperatuur, en wys die oorsaak van die fout deur LED.
Dit het beide kommunikasiefunksies (soos RS485-koppelvlak) en ondersteun afstandherstel en data-oplaai.
Versoenbaar met 35 mm spoorinstallasie, kan tradisionele termiese relais direk vervang.

III. Keur- en installasiepunte
‌Parameterinstellingsbeginsel‌
Oorstroombeskermingsstroom: stel op 1.5-2 keer die nominale stroom van die motor.
Temperatuurbeskerming: Die gegradeerde stroom is 0.8 keer die aangeslane waarde van die motor.
Stalletjiebeskerming: Die drempel is ingestel op 200% van die aangeslane stroom, en die aksie is nul-vertraging.

Verenigbaarheidsoorwegings
Wanneer die omskakelaar voorkant installeer, die omskakelaar se uitsetkrag moet ooreenstem, en die nominale stroom word tot die maksimum aangepas om vals sneller te vermy.
Grondvereistes: Die beskermer en die motor moet betroubaar geaard wees (draad deursnee ≥ 3.5mm² koperdraad, aardingsweerstand <10O).

IV. Vergelyking van tipiese produkte

Wenk: Vir mikromotors, geïntegreerde temperatuurskakelaars (soos 17:00) word verkies vir kompakte beskerming; in industriële scenario's, intelligente beskermers (soos ARD2) word vereis om komplekse foute te hanteer.
