Hoe om die termiese motorbeskermer korrek te installeer?

Om te verseker dat die motor se termiese beskermer korrek geïnstalleer is en betroubaar werk, die volgende is sleutel installasie stappe en voorsorgmaatreëls gebaseer op die motor tipe en toepassing scenario:

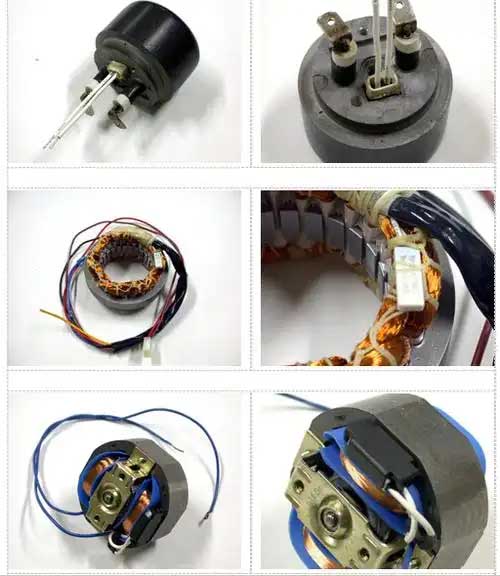

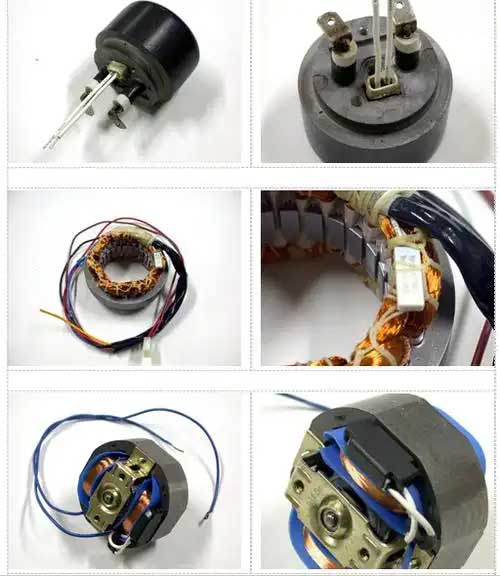

Hoe om termiese beskermer op motorspoel te installeer

🔧 ‌Ek. Kerninstallasiestappe‌
Vind die beskermer:
Bepaal die beste plasing vir die termiese beskermer gebaseer op die motor se ontwerp en die bedryfsomgewing. Dit moet geposisioneer word om hitte-opwekking akkuraat te monitor.

Bedrading:
Volg die vervaardiger se bedradingsdiagramme noukeurig om korrekte en veilige verbindings te verseker. Verkeerde bedrading kan lei tot wanfunksies of vals lesings.
Beskerming instellings:
Pas die temperatuurlimiet op die beskermer aan volgens die motor se ontwerp en die bedryfsomgewing. Dit verseker dat die beskermer die motor afskakel voordat dit oorverhit word.

Veilige installasie:
Maak seker dat die beskermer stewig gemonteer is en dat geen drade blootgestel of beskadig is nie.

Toets:
Na installasie, toets die termiese beskermer om te verifieer dat dit by die korrekte temperatuurinstelling uitskakel.
Belangrike oorwegings:
Veiligheid: Ontkoppel altyd die krag voordat u aan enige elektriese toerusting werk.
Oorladingsbeskerming: Maak seker dat die termiese beskermer behoorlik ingestel is om oorladings te voorkom, wat die motor kan beskadig.
Raadpleeg Dokumentasie: Verwys na die vervaardiger se dokumentasie vir spesifieke instruksies en bedradingsdiagramme.
Deur hierdie stappe te volg, jy kan verseker dat jou motor se termiese beskermer korrek geïnstalleer is en die motor effektief teen oorverhitting beskerm.

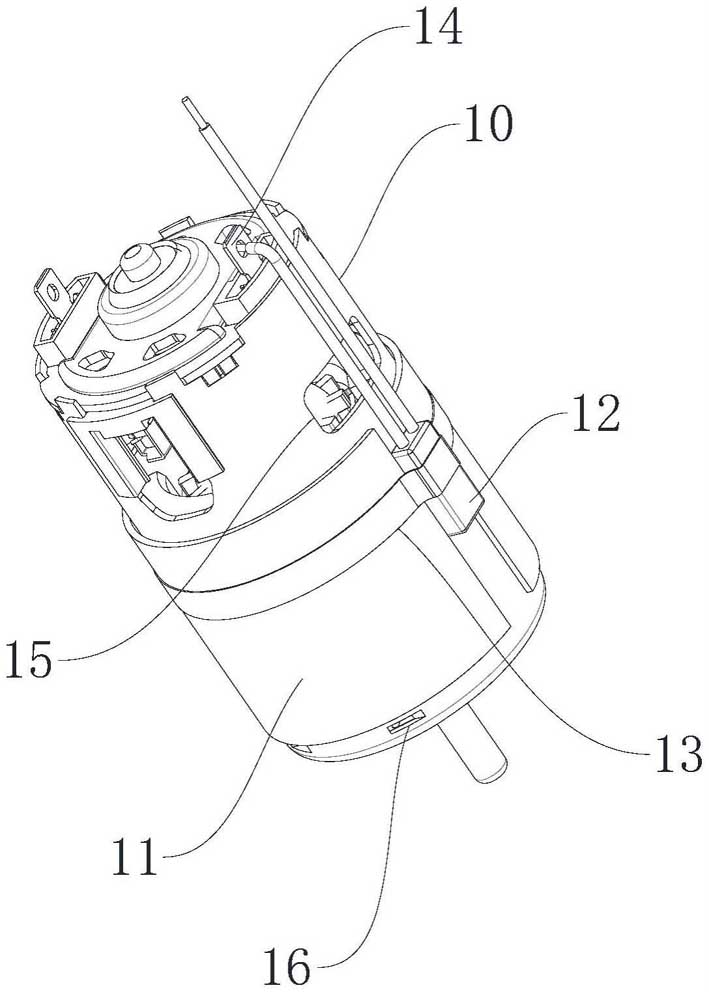

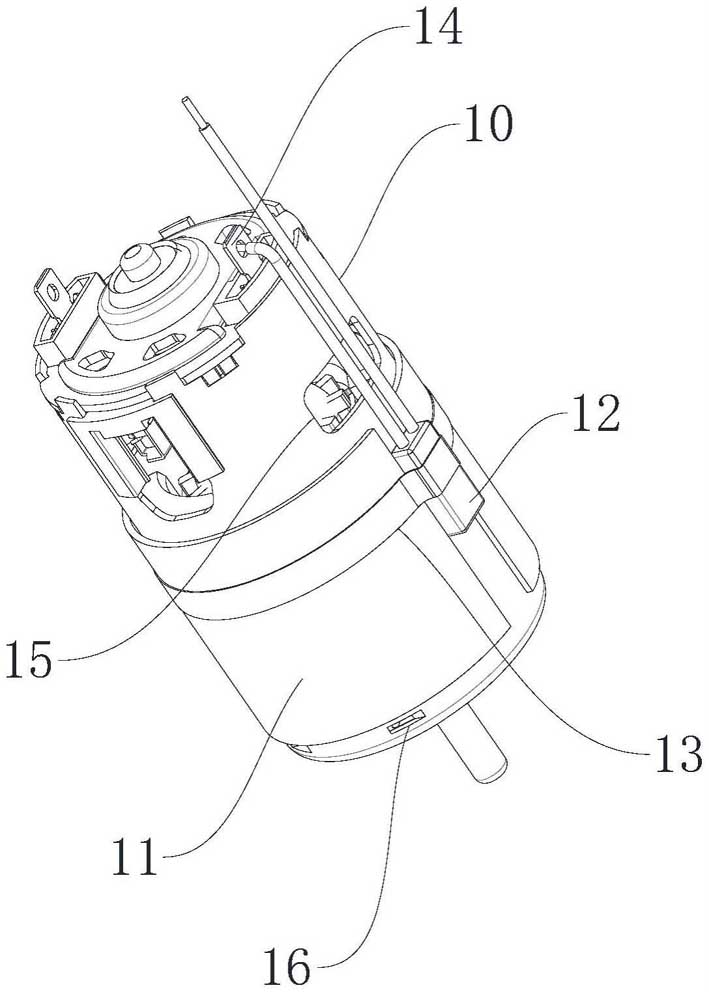

Installasie metode van ingeboude motor termiese beskermer

Afskakelwerking
Voor installasie, die hoofkrag moet afgesny word en die krag moet nagegaan word om elektriese skok ongelukke te voorkom.

‌Bepaal die installasieposisie‌
Konvensionele motor: Koppel in serie tussen die kontaktoruitset en die motorinset (hoofstroombaan);
‌Ster-delta aansitmotor: Installeer verkieslik aan die bokant van die hoofstroombaan om volle stroommonitering te verseker.
‌
Bedrading spesifikasie
‌Kraglyn‌→ Koppel aan die beskermer-invoer (gemerk “IN” of “L”);
‌Motorlyn‌→ Koppel aan die uitset (gemerk “UIT” of “T1/T2”);
‌Looddraadverwerking‌: Die buigpunt is ≥6mm van die wortel af om skade aan die draad te voorkom.
‌
Vaste metode
Anti-losmaakwassers word benodig wanneer dit met skroewe/klinknaels vasgemaak word om te verhoed dat meganiese kruip swak kontak veroorsaak.
Funksionele toets
Nadat krag herstel is, gebruik 'n multimeter om die konnektiwiteit van die inset- en uitsetklemme op te spoor om oorverhitting te simuleer om 'n afskakelreaksie te aktiveer.

⚠️ ‌II. Sleutel slaggat vermyding gids‌

🔌 ‌III. Voorsorgmaatreëls vir spesiale scenario's‌
Motor motor
Deaktiveer suiwer meganiese beskermers, en gee prioriteit aan slim modules met geïntegreerde LIN-bus (soos TI DRV5013) om inmenging met die anti-knypfunksie te vermy.
Veranderlike frekwensie motor
Die beskermer moet wees >50cm weg van die omskakelaar, en die afgeskermde draad is geaard om elektromagnetiese interferensie te onderdruk.
Mikromotor (soos hommeltuig)‌
Ingeboude PTC-beskermers (soos Murata POSISTOR®) moet direk aan die windings geheg word, en termiese ghries moet aangewend word om hittegeleidingsdoeltreffendheid te verbeter.

Aanhangsel: Stel huidige spesifikasie‌

Stabiel lopende motor: Instelstroom = motoraanslagstroom × (0.95~1.05)
Gereelde start en stop motor: Instelstroom = nominale stroom × 1.2 (moet saamwerk met tydaflos)

✅ ‌Aanvaardingstandaard‌
Nadat u die beskermer handmatig geaktiveer het, die kontaktor moet binne afskakel 0.5 sekondes;
Na deurlopende werking vir 72 ure, die terminale temperatuurstyging is ≤40K;
Na die vibrasietoets (ISO 16750), die beskermingsfunksie is normaal.

Installasie diagram voorbeeld:
gewone teks Kopieer kode
[Krag] → [Stroombreker] → [Kontaknemer] → [Termiese beskermer] → [Motor]
↑
[Beheerkring] ← [Beskermer hulpkontak]
Let wel: Die pyl wys na die huidige rigting

Na aanleiding van hierdie proses kan vermy 90% van installasie mislukkings. Dit word aanbeveel om die oksidasie van die kontakte elke maand na die eerste installasie na te gaan.
