Die volgende is 'n gedetailleerde ontleding van die strukturele eienskappe, werkingsbeginsel en tegniese punte van die kerntemperatuur-waarnemingselement van die KSD301/KSD302-temperatuurskakelaar – die bimetaalstrook:
ek. Kerneienskappe van bimetaal-temperatuurwaarnemingselement
| Kenmerke | Tegniese beskrywing |
| Materiaalstruktuur | 'n Samestelling van twee metaallegerings met verskillende uitsettingskoëffisiënte (soos nikkelyster/mangaankoper), in 'n skyfvormige dunplaatstruktuur gestempel |
| Operasie beginsel | Temperatuur styg → Bimetaalstrook vervorm as gevolg van hitte → Booghoogte verander skielik → Dryf die meganiese meganisme aan om die kontakte onmiddellik te bons en oop en toe te maak |
| Reaksiesnelheid | Millisekonde-vlak skielike sprongaksie om boogskade aan die kontakte te vermy |
| Temperatuur akkuraatheid | Toleransie so laag as ±2℃ (hoë-presisie tipe), konvensionele modelle ±3~10℃, bepaal deur die hittebehandelingsproses van die metaalplaat |
| Stel meganisme terug | Nadat die temperatuur daal, die bimetaalstrook keer terug na sy oorspronklike toestand en die kontakte word outomaties herstel (normaal geslote tipe sluit wanneer die temperatuur daal, normaalweg oop tipe maak oop wanneer die temperatuur daal) |

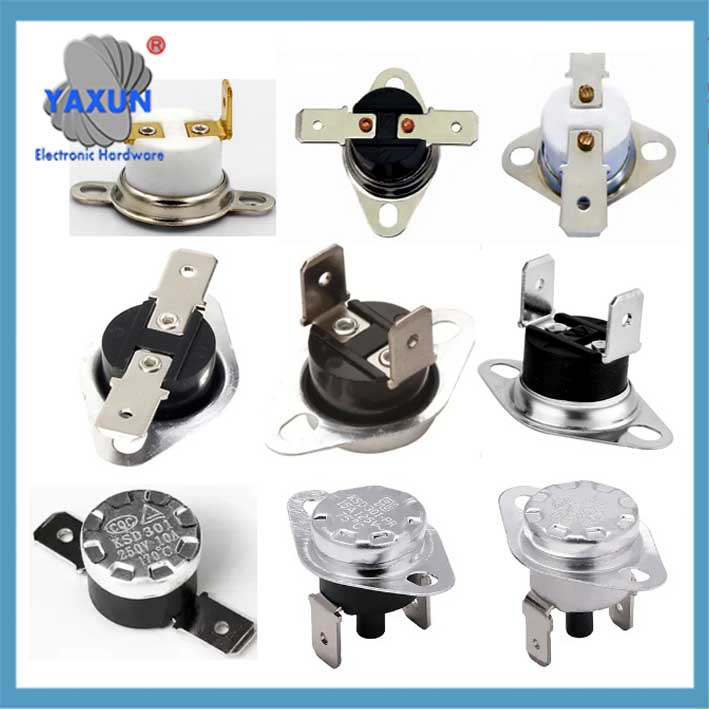

 Normale oop KSD301 temperatuur skakelaar bimetaal temperatuur sensing element |

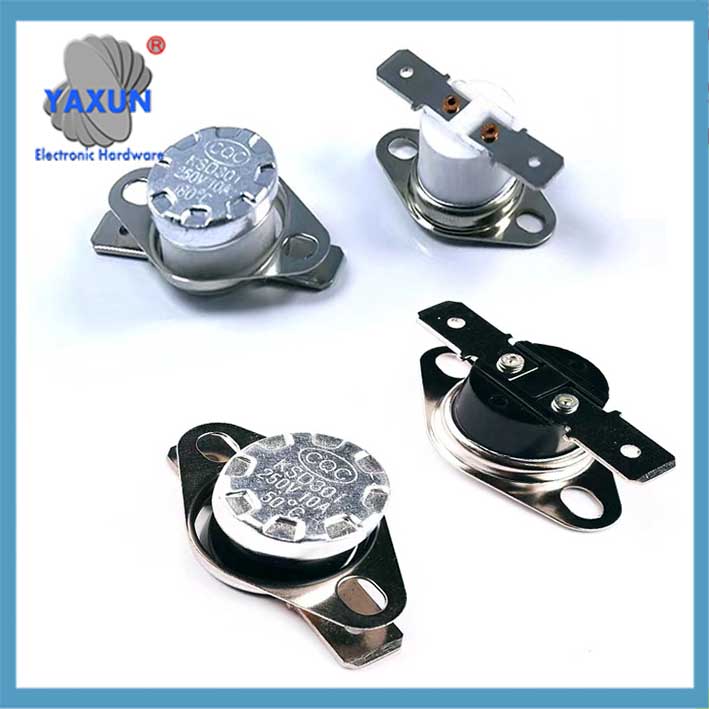

 Hoë temperatuur limiet skakelaar KSD301 |

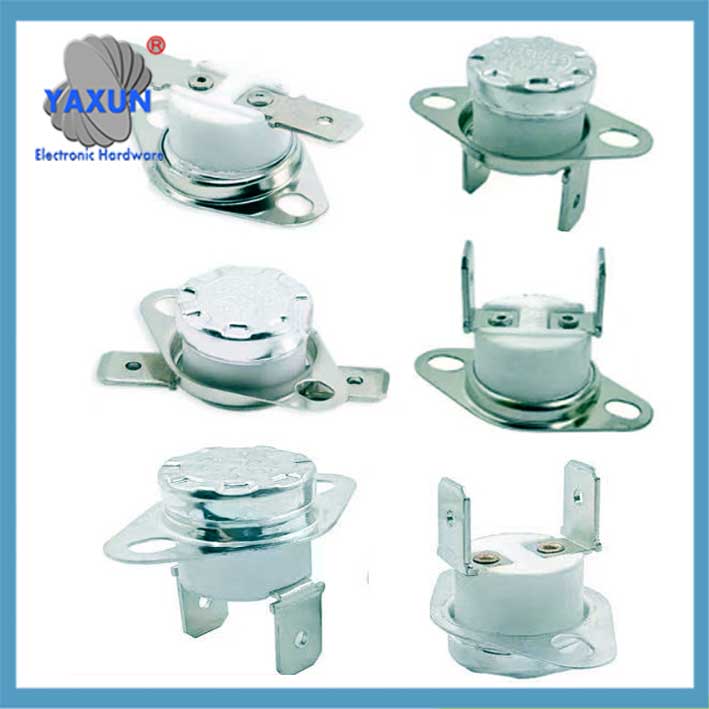

 Bimetaal temperatuursensorelement van KSD301 |
KSD301 Temperatuurskakelaarparameters
II. Ontbinding van werksproses
meermin Kopieer kode
grafiek LR
N[normale temperatuur toestand] –>|bimetaalstrook vry en reguit| B[kontak gesluit/oop]
C[temperatuur styg tot aksiewaarde] –>|bimetaal strook boog hoogte skielike verandering| D[oombliklike weiering aandryfmeganisme]
D –>|normaalweg geslote tipe| E[kontak ontkoppel kring]
D –>|normaalweg oop tipe| F[kontak konneksie kring]
G[temperatuur daal om die waarde terug te stel] –>|bimetaalstrook keer terug na reguit| B
Sleutelpunt: Die bimetaalstrook booghoogte skielike verandering is die bron van die naam “snap-tipe afsnyskakelaar”, verseker dat die kontakaksie skoon is en geen tussentoestand het nie.
III. Sleutelpunte vir gebruik en instandhouding
Vermy meganiese skade
Dit is verbode om die bimetaalstrook met eksterne krag te druk, aangesien vervorming die aksietemperatuur sal laat dryf of misluk.
Vereistes vir hittegeleiding
Die installasie-oppervlak moet plat en skoon wees, en termiese ghries moet aangewend word om te verseker dat hitte betyds na die metaalstrook oorgedra word.
Temperatuurbeperkings
Bimetaal strook toleransie limiet: korttermyn ≤300℃, langtermyn ≤240℃ (oorverhitting is geneig tot metaalmoegheid).
Laai passing
Dit is streng verbode om die nominale stroom te oorskry (soos 10A-model gekoppel aan 15A-lading), aangesien die hoë temperatuur van die boog die bimetaalstrook sal sinter.
IV. Foutdiagnose verwysing
Kontak adhesie : Oormatige lasstroom veroorsaak boogsweis, en die laspassing moet nagegaan word en die model moet vervang word.
Vertraging van aksie : Die installasie-oppervlak is swak termies geleidend of die bimetaalstrook verouder, smeer dus weer silikoonvet aan of vervang die komponent.
Herstel mislukking : Die bimetaalstrook is vervorm en vas, en die termostaat moet in sy geheel vervang word.
▶️ Opsomming: Die bimetaalstrook is die “temperatuur sensor + aktuator” geïntegreerde komponent van KSD301. Die skyfvormige struktuurontwerp en legeringsverhouding bepaal direk die temperatuurbeheer akkuraatheid en betroubaarheid.
